クイックガイド/イラスト目次

1-10

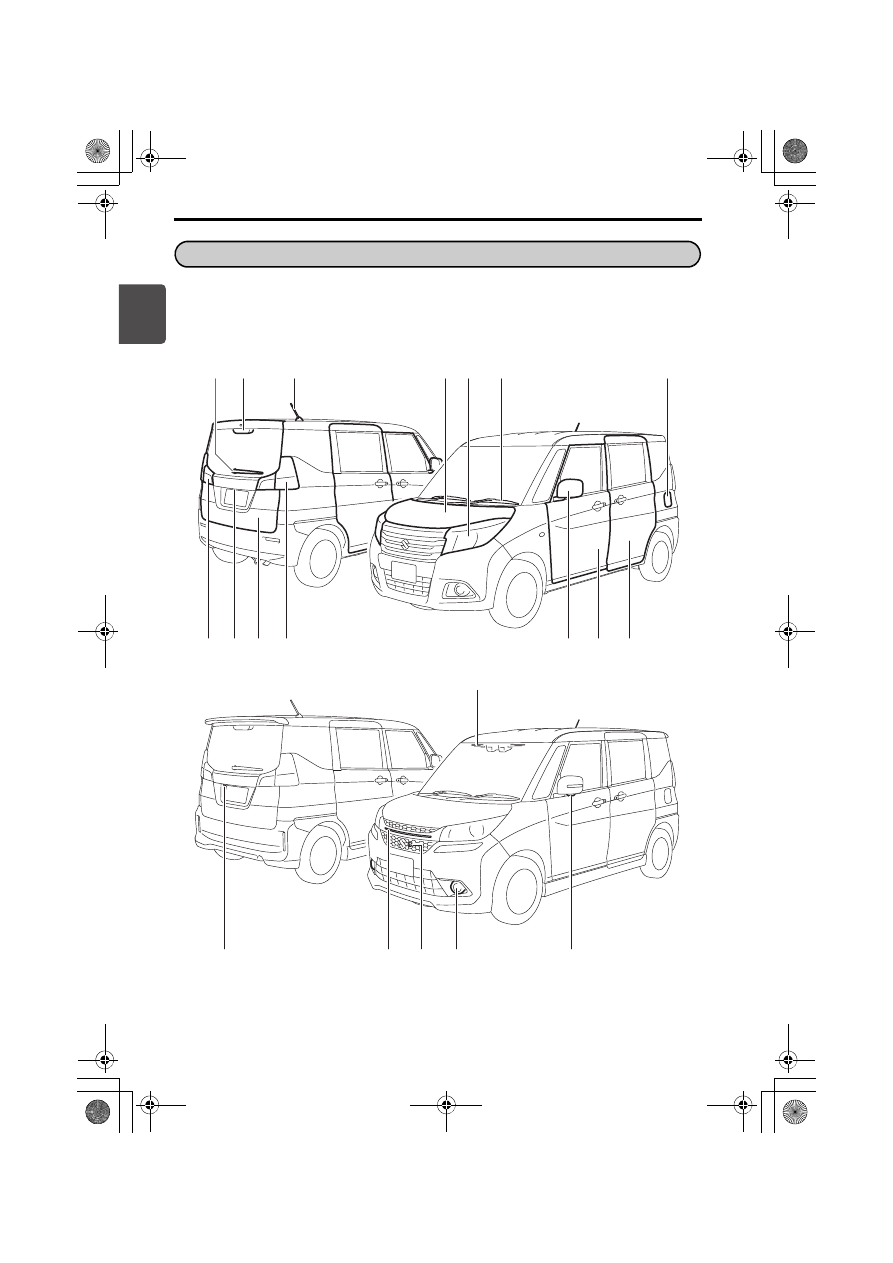

■ 外観

81P10010

お車のタイプにより、異なる装備も含んでいます。

イラスト目次

イラスト目次

(2)

(9)

(8)

(11)

(10)

(12) (13) (14)

(16)

(19)

(20)

(17) (18)

(3)

(4) (5) (6)

(7)

(1)

(15)

000.book  10 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-11

（1） リヤワイパー  ････････････････････････････  3-125

（2） ハイマウントストップランプ  ･････････････････ 8-3

（3） ルーフアンテナ  ･･･････････････････････････  5-39

（4） ボンネット  ･････････････････････････････････ 5-4

（5） ヘッドライト  ･･････････････････････  3-118、7-26

（6） フロントワイパー  ････････････････････････  3-124

（7） 燃料給油口（フューエルリッド）  ･･･････････････ 5-2

（8） 後退灯  ･･･････････････････････････････････  7-29

（9） 番号灯  ･･･････････････････････････････････  7-30

（10）バックドア  ･････････････････････････････････ 3-5

（11）リヤコンビネーションランプ  ･･･････････････  7-29

（12）ドアミラー  ･･･････････････････････････････  3-31

（13）ドア  ･･･････････････････････････････････････ 3-3

（14）パワースライドドア  ･･･････････････････････  3-18

（15）ガラスアンテナ  ･･･････････････････････････  5-40

（16）バックカメラ  ･････････････････････････････  5-42

（17）LEDイルミネーション  ････････････････････  3-119

（18）フロントカメラ  ･･･････････････････････････  5-42

（19）フォグランプ  ･･････････････････････  3-120、7-27

（20）サイドカメラ  ･････････････････････････････  5-42

000.book  11 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-12

■ 内装1

81P10020

お車のタイプにより、異なる装備も含んでいます。

(2) (3) (4)(5)

(14)

(8)

(17) (18)

(19)

(20)

(23)

(9)

(11) (12)

(10)

(20)

(15) (16)

(1)

(7)

(6)

(13)

(8)

(22)

(21)

000.book  12 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-13

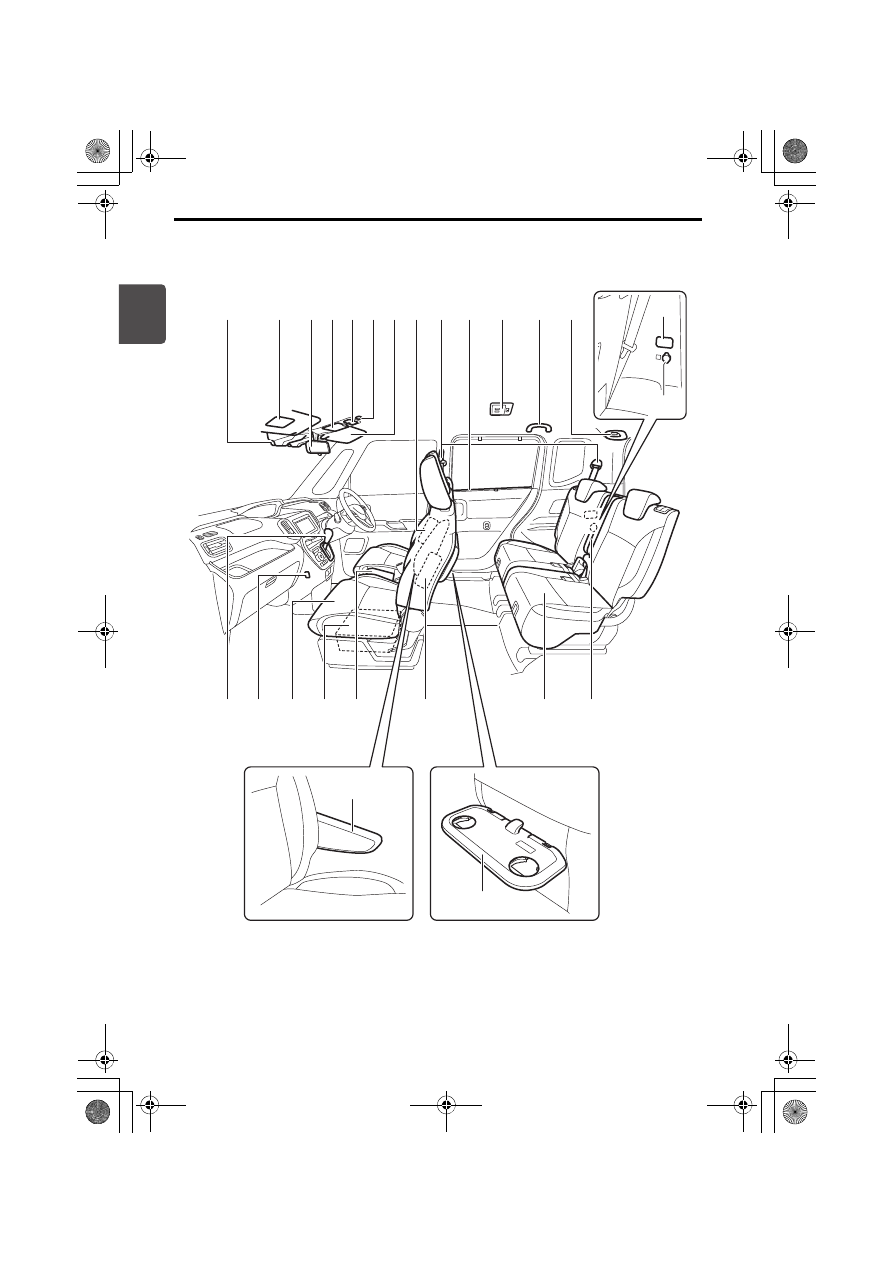

（1） ステレオカメラ  ･･･････････････････････････  4-37

（2） 助手席SRSエアバッグに関する

 警告ラベル（※）･･･････････････････････････  2-29

（3） ルームミラー  ･････････････････････････････  3-31

（4） オーバーヘッドコンソール  ･････････････････  5-19

（5） 前席室内灯  ･････････････････････････････････ 5-8

（6） ハンズフリーマイク  ･･･････････････････････  5-40

（7） サンバイザー  ･･･････････････････････････････ 5-6

（8） SRSサイドエアバッグ  ･････････････････････  3-66

（9） シートベルト  ･････････････････････････････  3-46

（10）ロールサンシェード  ･････････････････････････ 5-7

（11）後席室内灯  ･････････････････････････････････ 5-8

（12）アシストグリップ  ･････････････････････････  5-20

（13）後席中央シートベルト  ･････････････････････  3-50

（14）セレクトレバー  ･･･････････････････････････  4-14

（15）ショッピングフック  ･･･････････････････････  5-23

（16）前席シート  ･･･････････････････････････････  3-35

（17）シートアンダーボックス  ･･･････････････････  5-17

（18）シートサイドポケット  ･････････････････････  5-21

（19）後席シート  ･･･････････････････････････････  3-39

（20）アームレスト  ･････････････････････････････  5-16

（21）アクセサリーソケット  ･････････････････････  5-16

（22）荷室室内灯  ･････････････････････････････････ 5-8

（23）パーソナルテーブル  ･･･････････････････････  5-21

※お子さま用シートをご使用になる前に、必ずお読みください。

000.book  13 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-14

■ 内装2

81Ph10071

お車のタイプにより、異なる装備も含んでいます。

(2) (3)

(4)

(5)

(7)

(6)

(1)

(11)

(9)

(8)

(10)

(12) (13) (14)

(15)

(16)

(17)

000.book  14 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-15

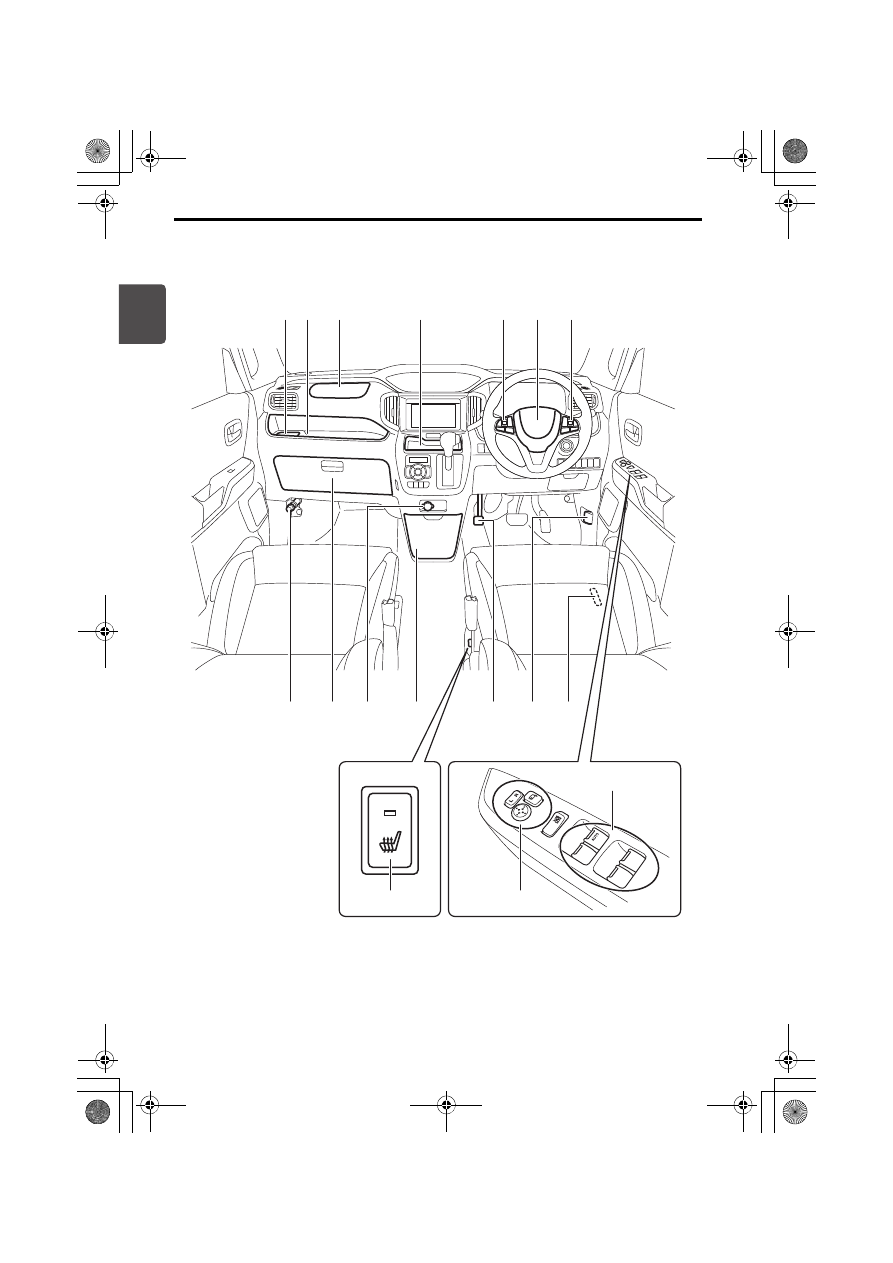

（1） ドリンクホルダー（助手席）  ･････････････････  5-13

（2） インパネトレー（助手席）  ･･･････････････････  5-10

（3） 助手席SRSエアバッグ  ･････････････････････  3-67

（4） インパネミドルポケット（センター）  ･････････  5-10

（5） ステアリングオーディオスイッチ  ･･･････････  5-40

（6） 運転席SRSエアバッグ  ･････････････････････  3-67

ホーンスイッチ  ･･････････････････････････  3-125

（7） クルーズコントロールスイッチ  ･････････････  4-26

（8） 発炎筒  ･･･････････････････････････････････  7-32

（9） グローブボックス  ･････････････････････････  5-11

（10）アクセサリーソケット  ･････････････････････  5-16

（11）インパネアンダーボックス（センター）  ･･･････  5-12

（12）パーキングブレーキ  ･･･････････････････････  4-12

（13）ボンネットオープナー  ･･･････････････････････ 5-4

（14）フューエルリッドオープナー  ･････････････････ 5-2

（15）シートヒータースイッチ  ･･･････････････････  3-38

（16）ドアミラー角度調節スイッチ  ･･･････････････  3-31

ドアミラー格納スイッチ  ･･･････････････････  3-32

（17）パワーウインドースイッチ  ･････････････････  3-27

000.book  15 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-16

■ 運転席まわり

81Ph10031

お車のタイプにより、異なる装備も含んでいます。

または

(5)

(3)

(8)

(9)

(10)

(11)

(1)

(2)

(4)

(6)

(7)

(12) (13)

(17)

(16)

(18) (19) (20)

(15)

(21)

(14)

000.book  16 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-17

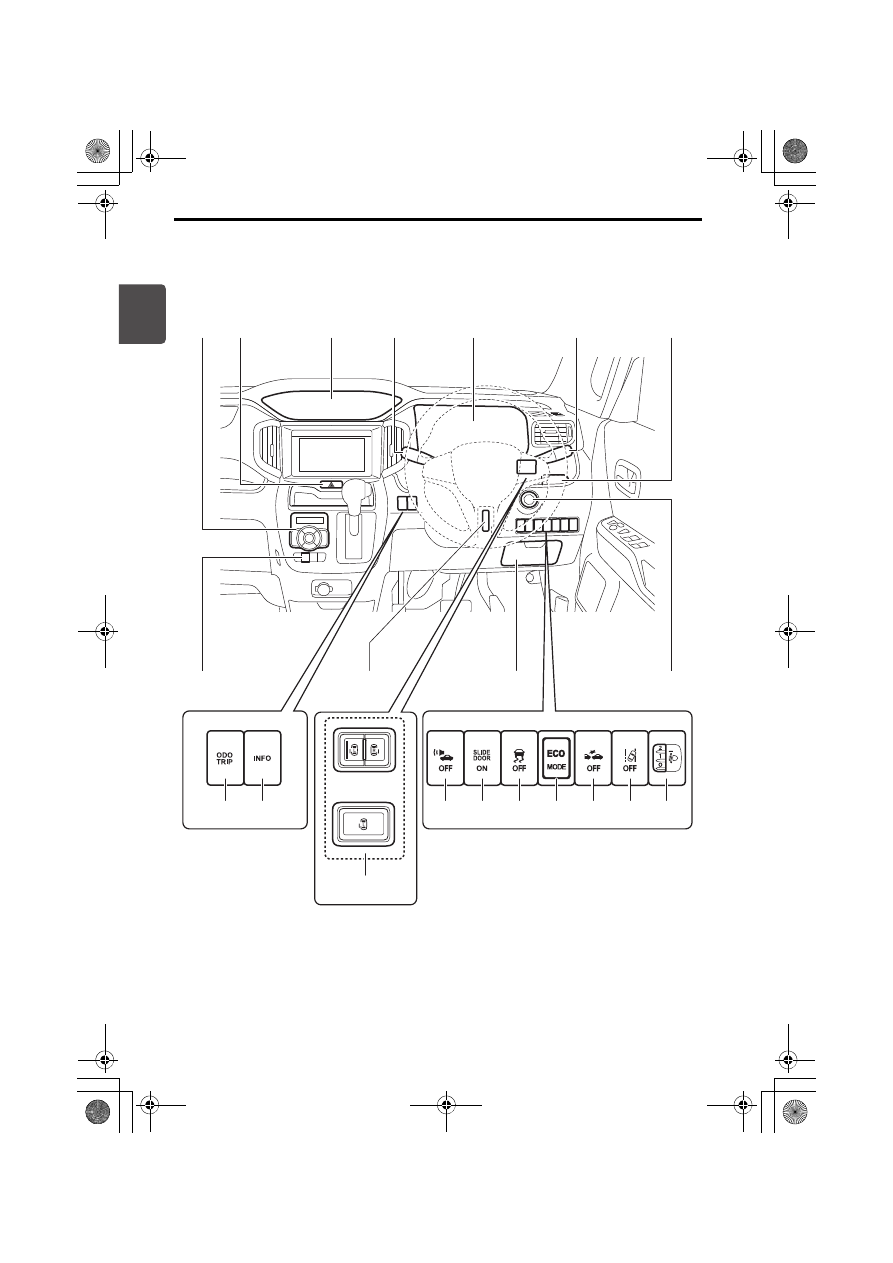

（1） エアコン、ヒーター  ････････････････････････  5-25

（2） 非常点滅表示灯スイッチ  ･･････････････････  3-123

（3） メーター  ･････････････････････････････････  3-77

（4） ワイパー／ウォッシャースイッチ  ･･････････  3-123

（5） インパネアッパーボックス（運転席）  ･････････  5-11

（6） ライトスイッチ  ･･････････････････････････  3-118

方向指示器スイッチ  ･･････････････････････  3-122

フォグランプスイッチ  ････････････････････  3-120

（7） ドリンクホルダー（運転席）  ･････････････････  5-13

（8） リヤデフォッガースイッチ  ････････････････  3-126

（9） チルトステアリング  ･･･････････････････････  3-35

（10）インパネボックス（運転席）･･･････････････････  5-12

（11）エンジンスイッチ  ･･･････････････････････････ 4-2

（12）オド＆トリップメータースイッチ  ･･････････  3-104

（13）インフォスイッチ  ･････････････････････････  3-98

（14）パワースライドドアスイッチ  ･･･････････････  3-22

（15）車両接近通報装置OFFスイッチ  ････････････  3-127

（16）パワースライドドアメインスイッチ  ･････････  3-19

（17）ESP

®

 OFFスイッチ ････････････････････････  4-35

（18）ECOモードスイッチ  ･･････････････････････  3-127

（19）デュアルカメラブレーキサポート（DCBS）

 OFFスイッチ  ･･･････････････････････････  4-55

（20）車線逸脱警報OFFスイッチ  ･････････････････  4-56

（21）光軸調整ダイヤル（ハロゲン仕様車）  ････････  3-121

000.book  17 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-18

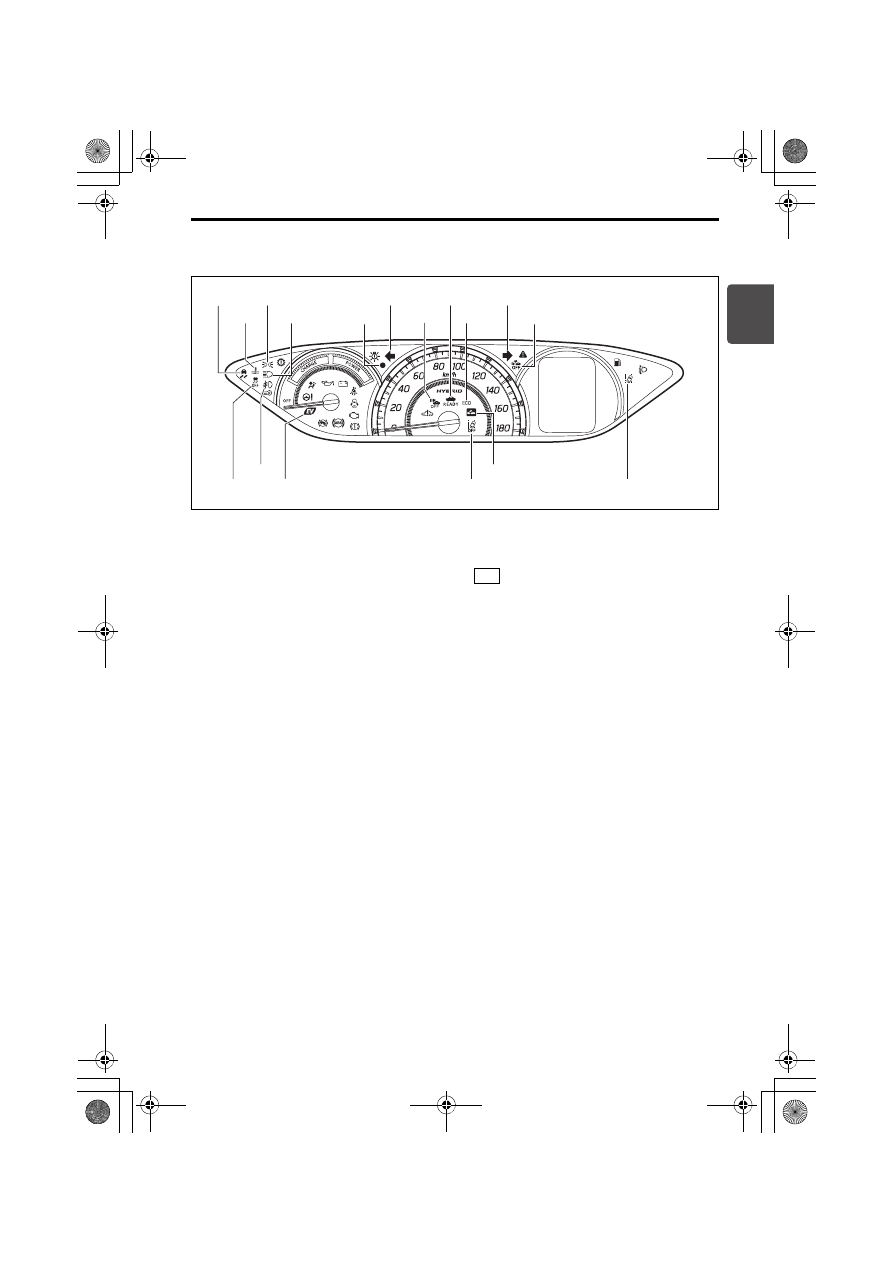

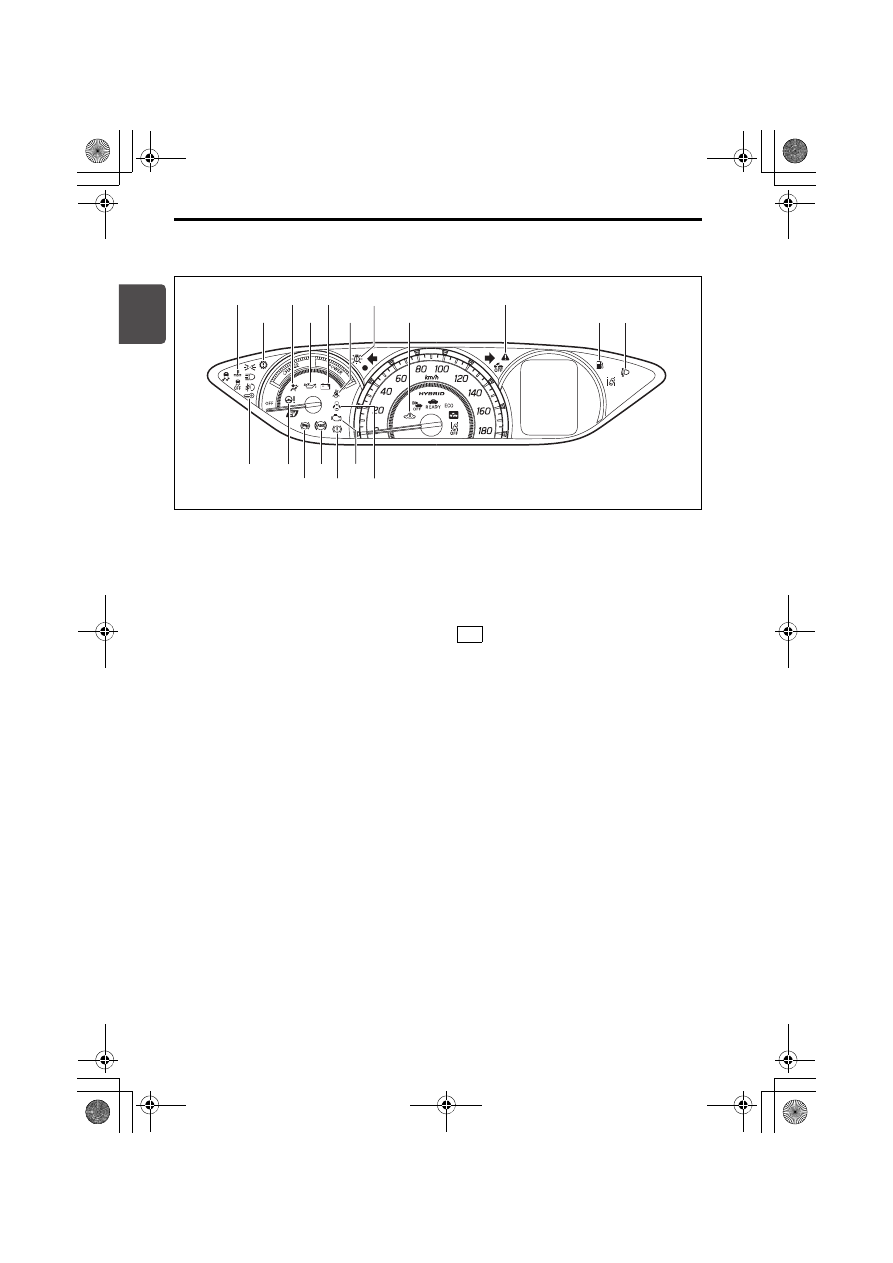

■ 警告灯

81Ph10041

お車のタイプにより、異なる装備も含んでいます。



警告灯が点灯または点滅し続けた場合は、車両またはシステムの異常が考え
られます。参照先の内容をよくお読みのうえ、スズキサービス工場で点検を
受けてください。



※ 印の警告灯は、エンジンスイッチを

  にしたときに初期点灯するのが

正常です。点灯しない場合は、スズキサービス工場で点検を受けてください。



「水温警告灯（赤色）／低水温表示灯（青色）」は点灯する色で表示を切り替

えています。



ハイブリッド車には、特有の点灯条件があります。
→ 1-2ページ（ハイブリッドシステム）

(1)

(17)

(14)

(10)

(12)

(2)

(4)

(18)

(7)

(11)

(16)

(3)

(15)

(6)

(5)

(9)

(13)

(8)

ON

000.book  18 ページ  ２０１６年１１月２５日　金曜日　午前１０時３３分

1

クイックガイド/イラスト目次

1-19

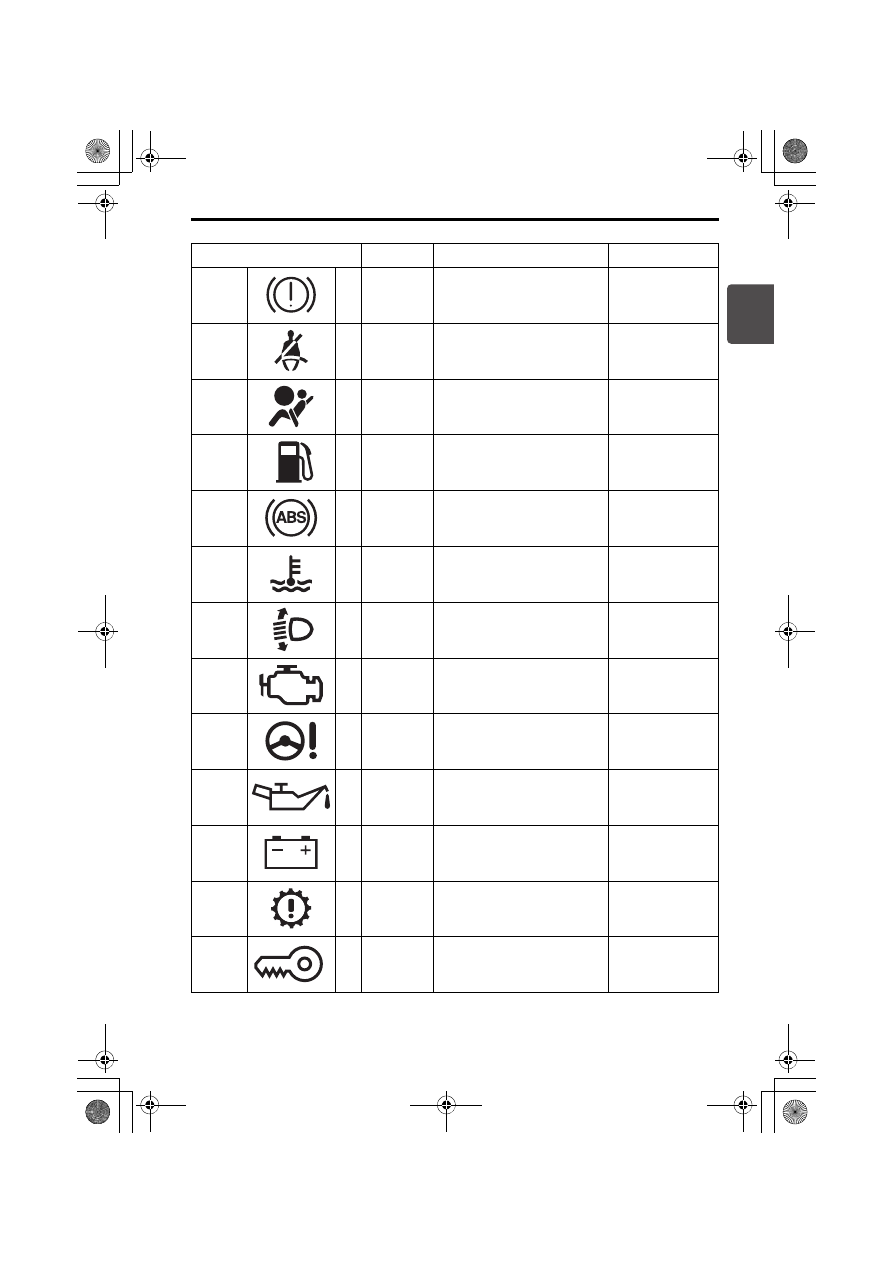

警告灯

色

警告灯名

参照先

（1）

※

赤

ブレーキ警告灯

3-79ページ

（2）

赤

シートベルト警告灯

3-80ページ

（3）

※

赤

SRSエアバッグ警告灯

3-81ページ

（4）

オレンジ 燃料残量警告灯

3-81ページ

（5）

※

オレンジ ABS警告灯

3-82ページ

（6）

※

赤

水温警告灯

3-82ページ

（7）

※

オレンジ

オートレベリング警告灯
（タイプ別装備）

3-83ページ

（8）

※

オレンジ エンジン警告灯

3-83ページ

（9）

※

オレンジ パワーステアリング警告灯

3-84ページ

（10）

※

赤

油圧警告灯

3-85ページ

（11）

※

赤

充電警告灯

3-85ページ

（12）

※

オレンジ トランスミッション警告灯

3-86ページ

（13）

※

オレンジ イモビライザー警告灯

3-87ページ

000.book  19 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-20

（14）

赤

半ドア警告灯

3-87ページ

（15）

※

オレンジ マスターウォーニング

3-88ページ

（16）

※

オレンジ

LEDヘッドライト警告灯
（タイプ別装備）

3-88ページ

（17）

オレンジ

ブレーキリクエスト
インジケーター

3-89ページ

（18）

※

赤

ハイブリッドシステム
警告灯

3-89ページ

警告灯

色

警告灯名

参照先

000.book  20 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-21

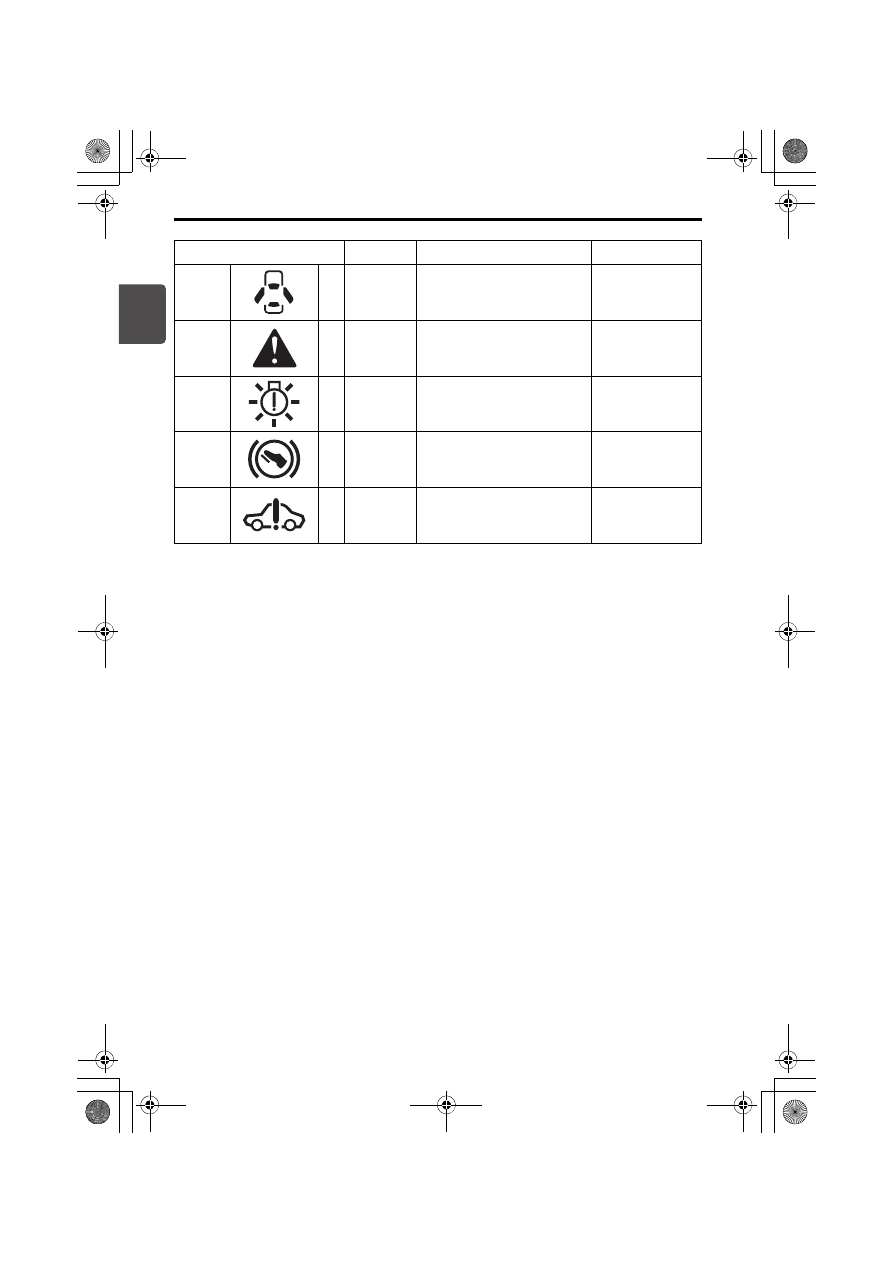

■ 表示灯

81Ph10051

お車のタイプにより、異なる装備も含んでいます。



※ 印の表示灯は、エンジンスイッチを

  にしたときに初期点灯するのが

正常です。

（低水温表示灯の初期点灯は赤色に点灯します。）点灯しない場合

は、スズキサービス工場で点検を受けてください。



「水温警告灯（赤色）／低水温表示灯（青色）」は点灯する色で表示を切り替

えています。



ハイブリッド車には、特有の点灯条件があります。
→ 1-2ページ（ハイブリッドシステム）

(24)

(20)

(34) (33)

(25)

(28)

(29)

(26)

(19)

(31)

(19)

(21)

(32)

(23)

(27)

(30)

(22)

ON

000.book  21 ページ  ２０１６年１１月２５日　金曜日　午前１０時３３分

1

クイックガイド/イラスト目次

1-22

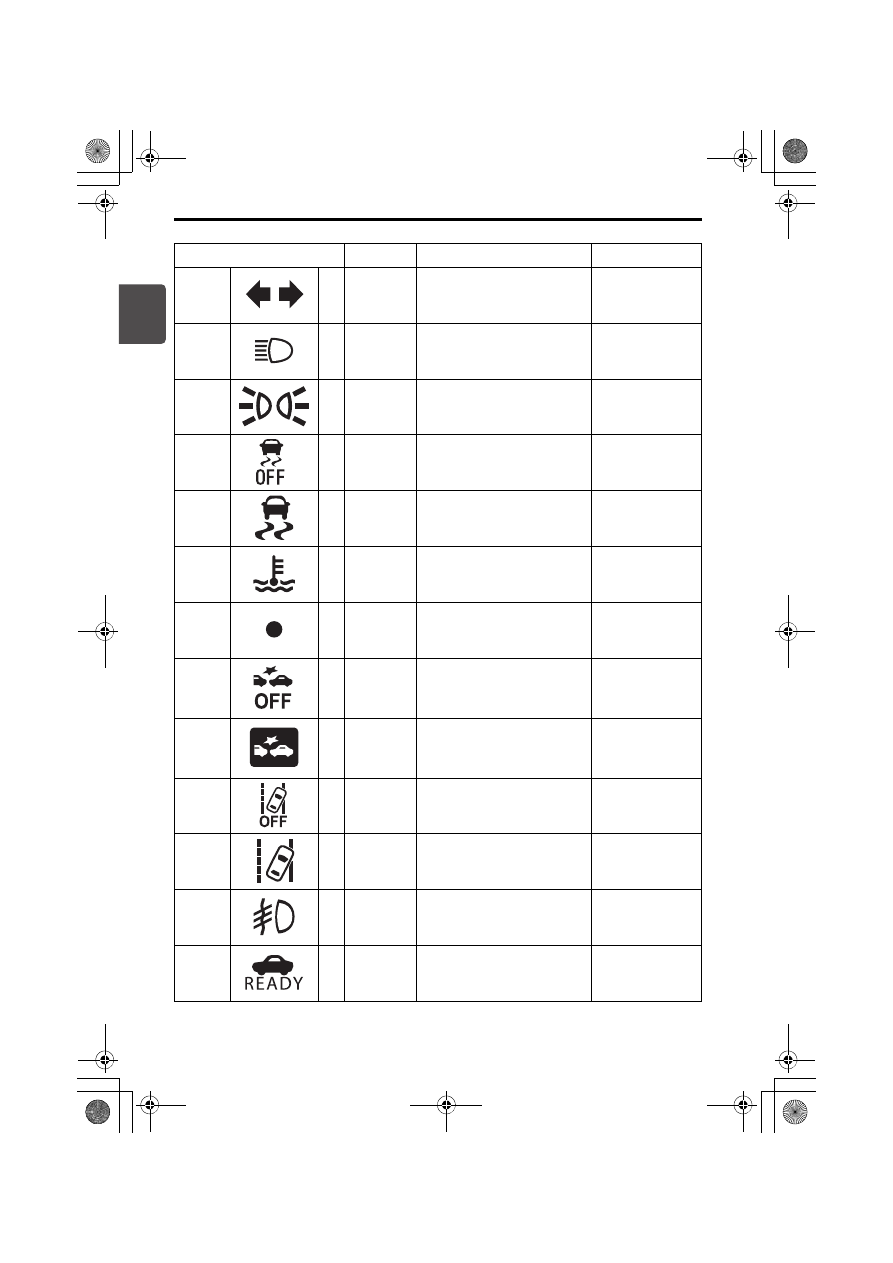

表示灯

色

表示灯名

参照先

（19）

緑

方向指示器表示灯

3-90ページ

（20）

青

ヘッドライト上向き
（ハイビーム）表示灯

3-90ページ

（21）

緑

ライト点灯表示灯

3-90ページ

（22）

※

オレンジ ESP

®

 OFF表示灯

3-91ページ

（23）

※

オレンジ ESP

®

作動表示灯

3-91ページ

（24）

※

青

低水温表示灯

3-91ページ

（25）

赤

セキュリティアラーム
インジケーター

3-92ページ

（26）

※

オレンジ

デュアルカメラブレーキサ
ポート（DCBS）OFF表示灯
（タイプ別装備）

3-92ページ

（27）

※

オレンジ

デュアルカメラブレーキサ
ポート（DCBS）作動表示灯
（タイプ別装備）

3-93ページ

（28）

※

オレンジ

車線逸脱警報OFF表示灯
（タイプ別装備）

3-94ページ

（29）

※

オレンジ

車線逸脱警報作動表示灯
（タイプ別装備）

3-94ページ

（30）

緑

フォグランプ点灯表示灯
（タイプ別装備）

3-95ページ

（31）

緑

READY表示灯

3-95ページ

000.book  22 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-23

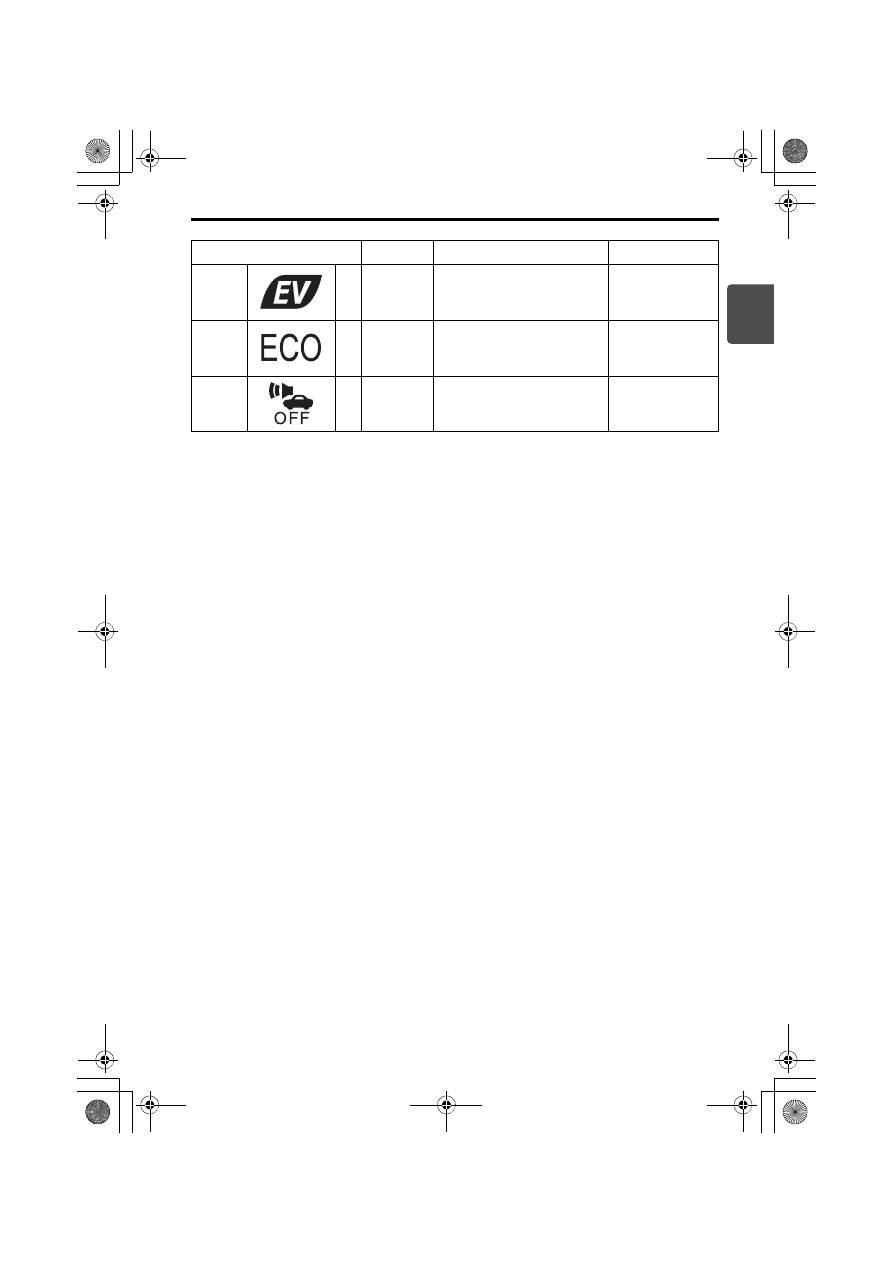

（32）

緑

EV表示灯

3-95ページ

（33）

緑

エコモード表示灯

3-96ページ

（34）

オレンジ

車両接近通報装置OFF
表示灯

3-96ページ

表示灯

色

表示灯名

参照先

000.book  23 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-24

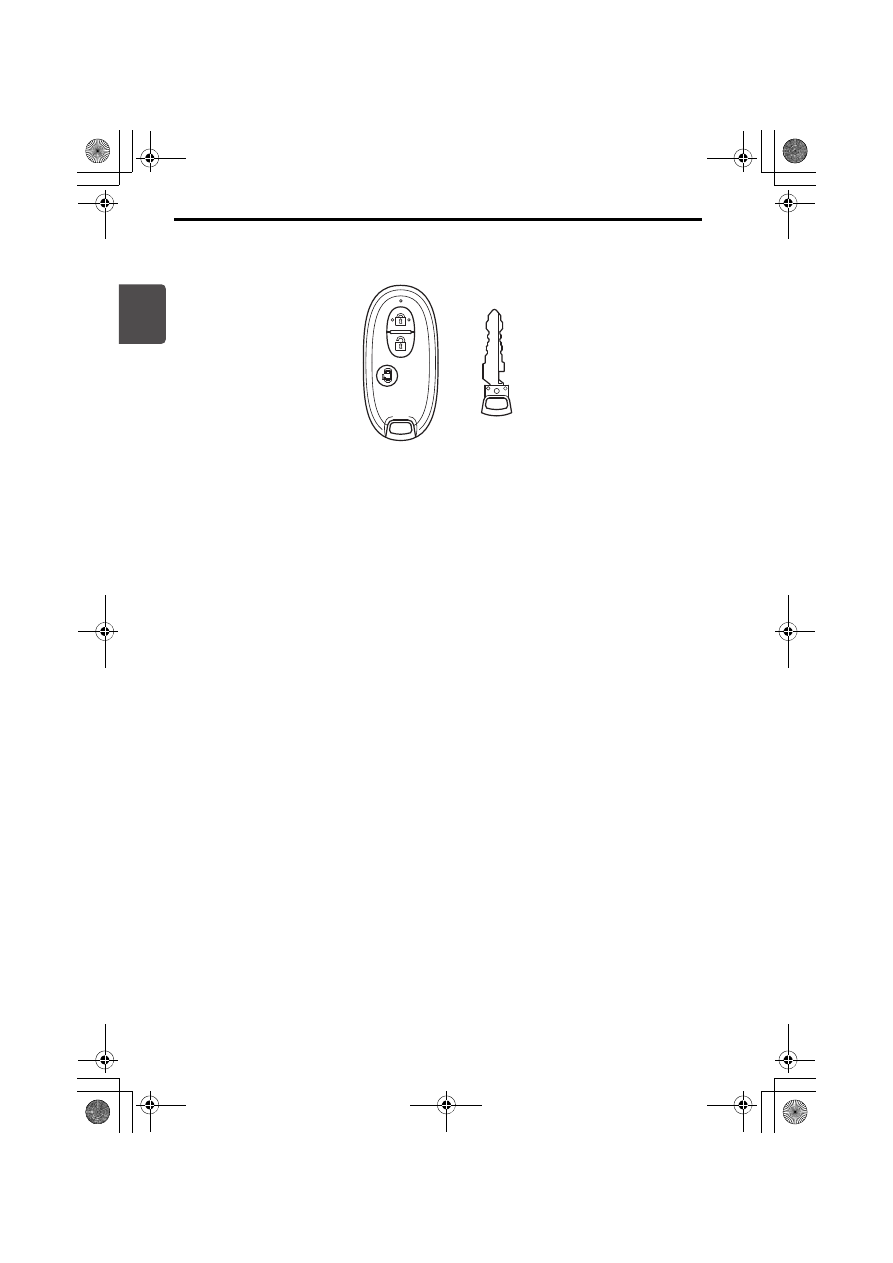

■ キー

81M10071

お車のタイプにより異なります。

キー  ･････････････････････････････････････････････ 3-2

ドア  ･････････････････････････････････････････････ 3-3

キーレスエントリー  ･･･････････････････････････････ 3-9

携帯リモコン  ･･･････････････････････････････････  3-11

キーレスプッシュスタートシステム  ･････････････････ 4-4

ハイブリッドシステムの起動  ･･･････････････････････ 4-8

000.book  24 ページ  ２０１６年１０月６日　木曜日　午前９時７分

1

クイックガイド/イラスト目次

1-25

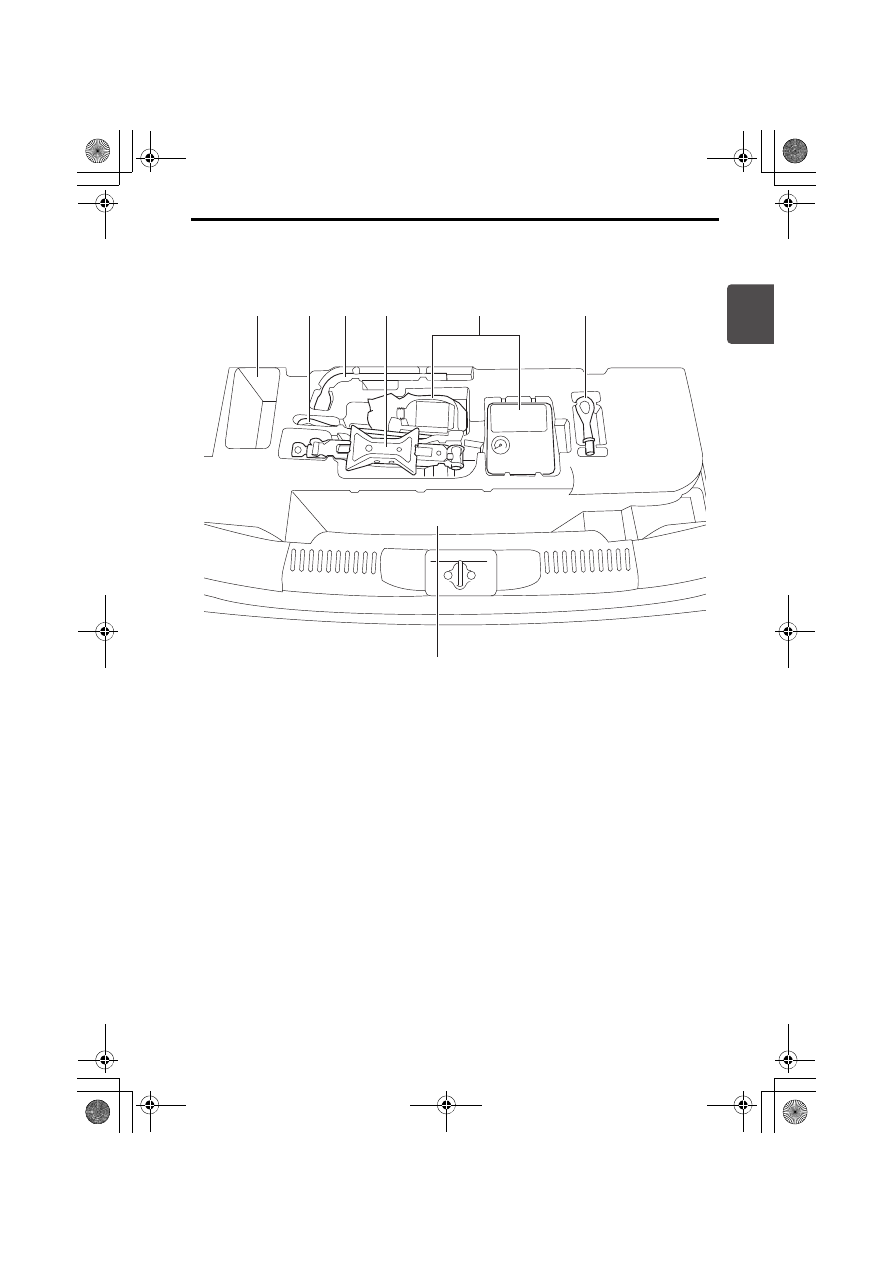

■ 荷室

81Ph10060

お車のタイプにより、異なる装備も含んでいます。

（1） タイヤパンク応急修理セット  ･････････････････ 7-2

（2） ラゲッジアンダーボックス  ･････････････････  5-24

（3） ジャッキバー  ･･･････････････････････････････ 7-2

（4） けん引フック  ･･･････････････････････････････ 7-2

（5） ジャッキ  ･････････････････････････････  7-2、7-10

（6） ホイールナットレンチ  ･･･････････････････････ 7-2

(5)

(2)

(3)

(6)

(2)

(1)

(4)
