Suzuki Ignis (2016 year). Instruction japanese - part 2





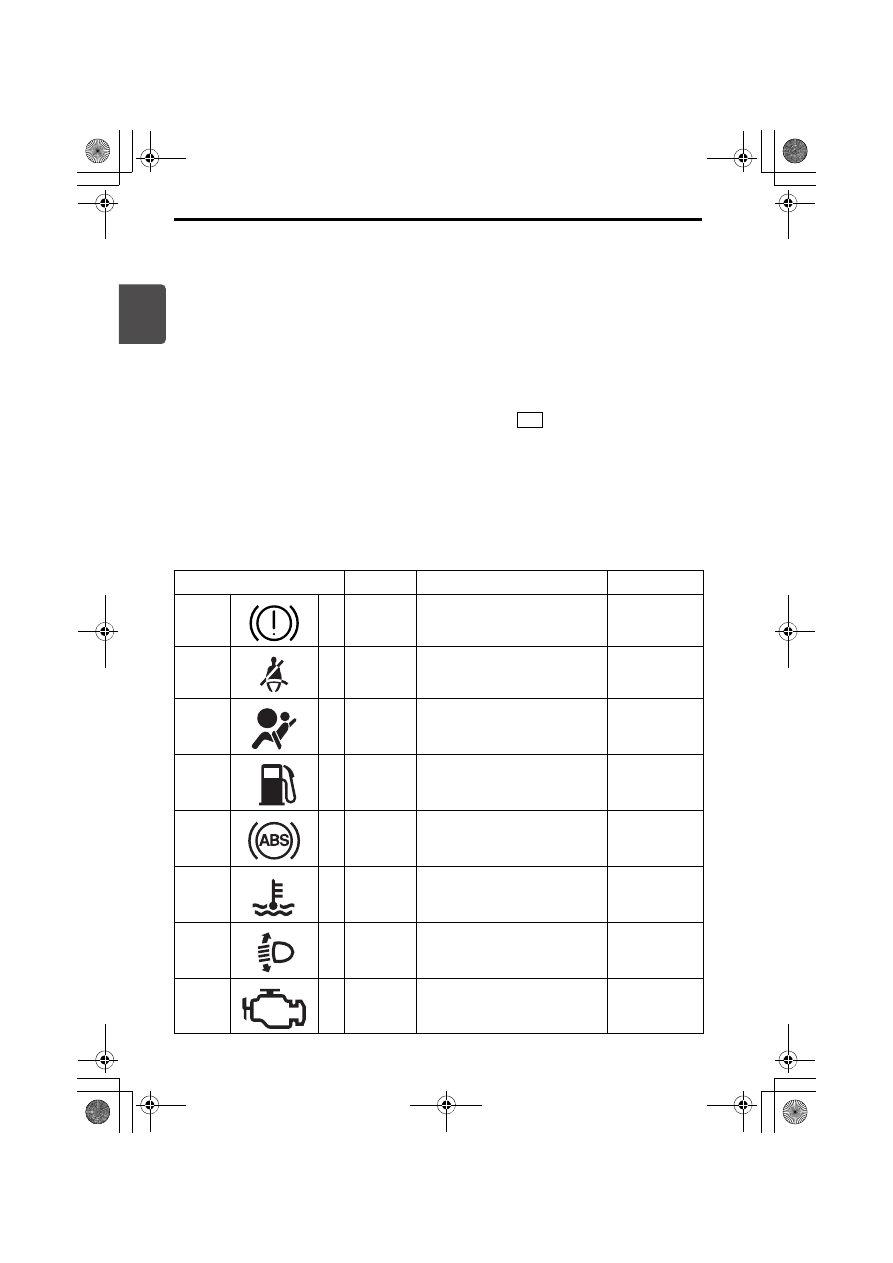

1

クイックガイド/イラスト目次

1-11

(1) 非常点滅表示灯スイッチ  ・・・・・・・・・・・・・・・・・・  3-119

(2) セキュリティアラームインジケーター  ・・・・・・・  3-17

(3) ワイパー/ウォッシャースイッチ  ・・・・・・・・・・  3-119

(4) メーター  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-69

(5) ステアリングオーディオスイッチ  ・・・・・・・・・・・  5-34

(6) エアコン、ヒーター  ・・・・・・・・・・・・・・・・・・・・・・・・  5-17

(7) アクセサリーソケット  ・・・・・・・・・・・・・・・・・・・・・  5-13

(8) USBソケット  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-13

(9) セレクトレバー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  4-15

(10)ドアミラーヒータースイッチ  ・・・・・・・・・・  3-30、5-28

リヤデフォッガースイッチ  ・・・・・・・・・・・・・・・・・  5-28

(11)オフフック/オンフックスイッチ  ・・・・・・・・・・・  5-34

発話スイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-34

(12)グリップコントロールスイッチ  ・・・・・・・・・・・・・  4-43

(13)ヒルディセントコントロールスイッチ  ・・・・・・・  4-40

(14)車線逸脱警報OFFスイッチ  ・・・・・・・・・・・・・・・・・  4-63

(15)デュアルカメラブレーキサポート(DCBS)

 OFFスイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  4-62

000.book  11 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-12

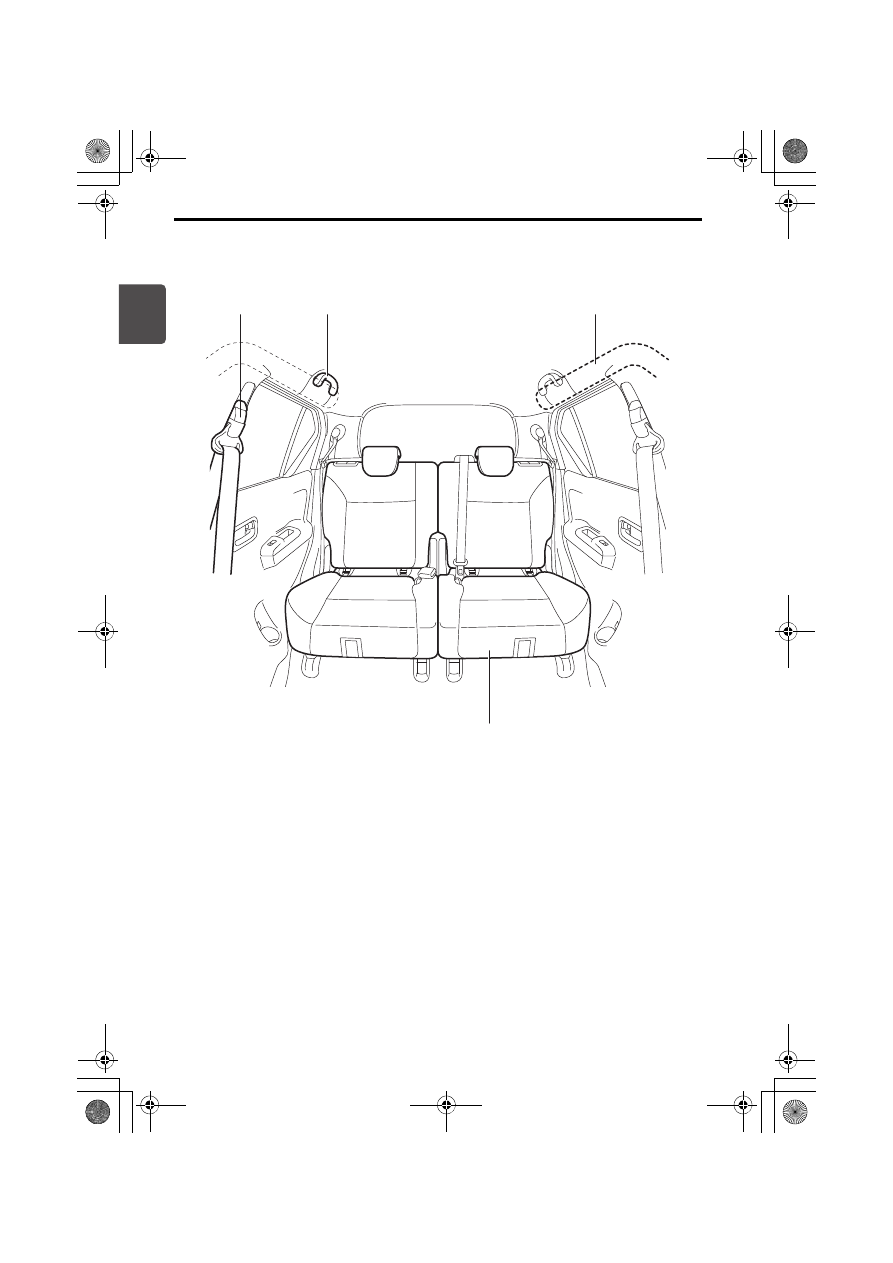

■ 内装(後面)

62R0103

お車のタイプにより、異なる装備も含んでいます。

(1) シートベルト  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-39

(2) アシストグリップ  ・・・・・・・・・・・・・・・・・・・・・・・・・  5-15

(3) SRSカーテンエアバッグ  ・・・・・・・・・・・・・・・・・・・  3-48

(4) 後席シート  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-34

(2)

(4)

(3)

(1)

000.book  12 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-13

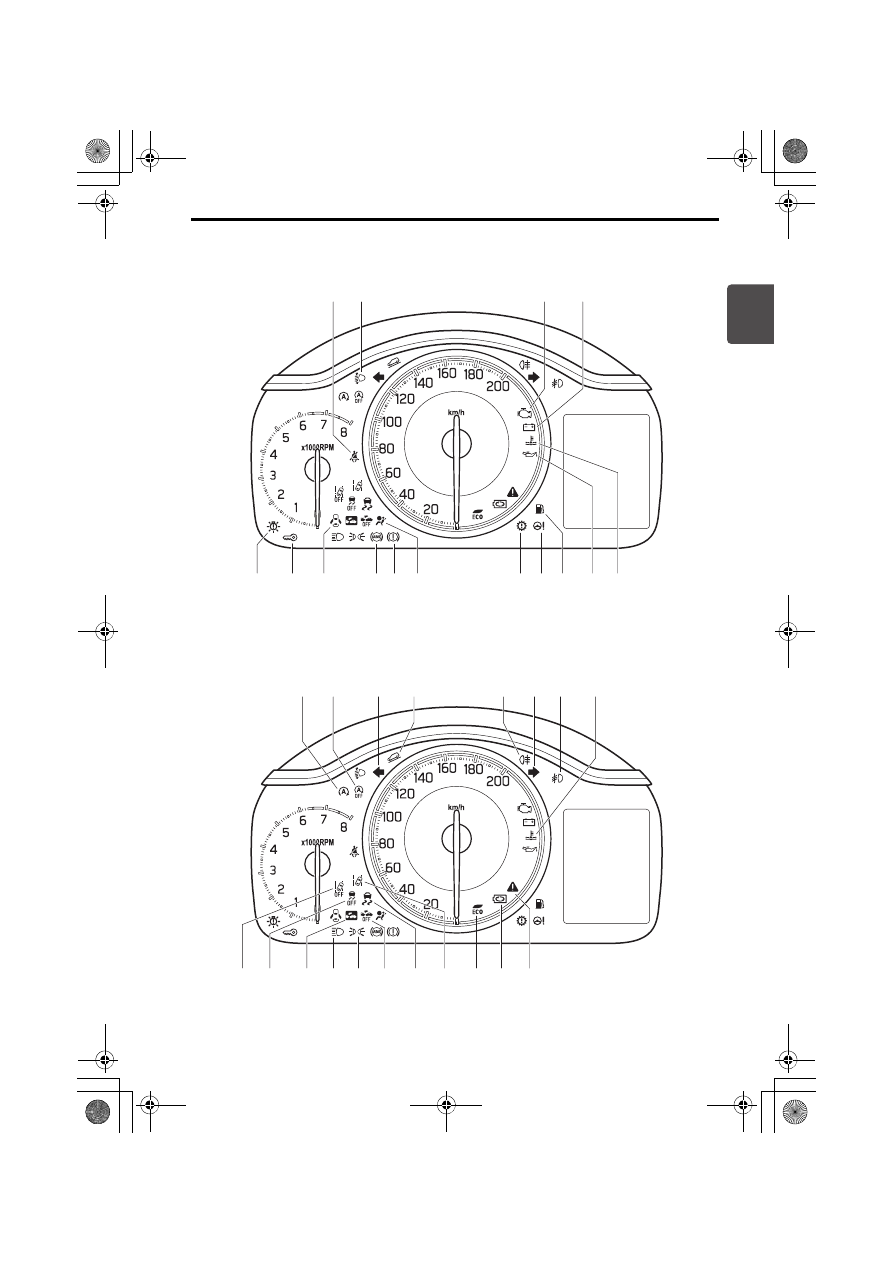

■ 警告灯

62R0355

■ 表示灯

62R0356

お車のタイプにより、異なる装備も含んでいます。

(7)

(2)

(8)

(11)

(1)

(13)

(5)

(12)(9)

(14)

(3)

(4) (10) (6)

(15)

(16)

(25) (26)

(19)

(16)

(23)

(20)

(24)

(18)

(17)

(28)

(27)

(30)

(29) (22) (32)

(33)

(21)

(31)

000.book  13 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-14

警告灯が点灯または点滅し続けた場合は、車両またはシステムの異常が考え
られます。次の参照先をよくお読みのうえ、スズキサービス工場で点検を受
けてください。
 3-71ページ(警告灯・表示灯の見かた)

警告灯・表示灯が点灯または点滅すると、メーター内のマルチインフォメー
ションディスプレイにメッセージが表示される場合があります。
 3-106ページ(マルチインフォメーションディスプレイのメッセージ)

※ 印の警告灯・表示灯は、エンジンスイッチを

  にしたときに初期点灯

するのが正常です。

(「水温警告灯/低水温表示灯」の初期点灯は赤色に点灯

します。)点灯しない場合は、スズキサービス工場で点検を受けてください。

「水温警告灯(赤色)/低水温表示灯(青色)」は点灯する色で表示を切り替

えています。

アイドリングストップシステム装備車には、特有の点灯条件があります。
 4-66ページ(アイドリングストップシステム)

警告灯

警告灯名

参照先

(1)

ブレーキ警告灯

3-71ページ

(2)

シートベルト警告灯

3-72ページ

(3)

SRSエアバッグ警告灯

3-72ページ

(4)

オレンジ 燃料残量警告灯

3-73ページ

(5)

オレンジ ABS警告灯

3-73ページ

(6)

水温警告灯

3-74ページ

(7)

オレンジ

オートレベリング警告灯
(タイプ別装備)

3-74ページ

(8)

オレンジ エンジン警告灯

3-75ページ

ON

000.book  14 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-15

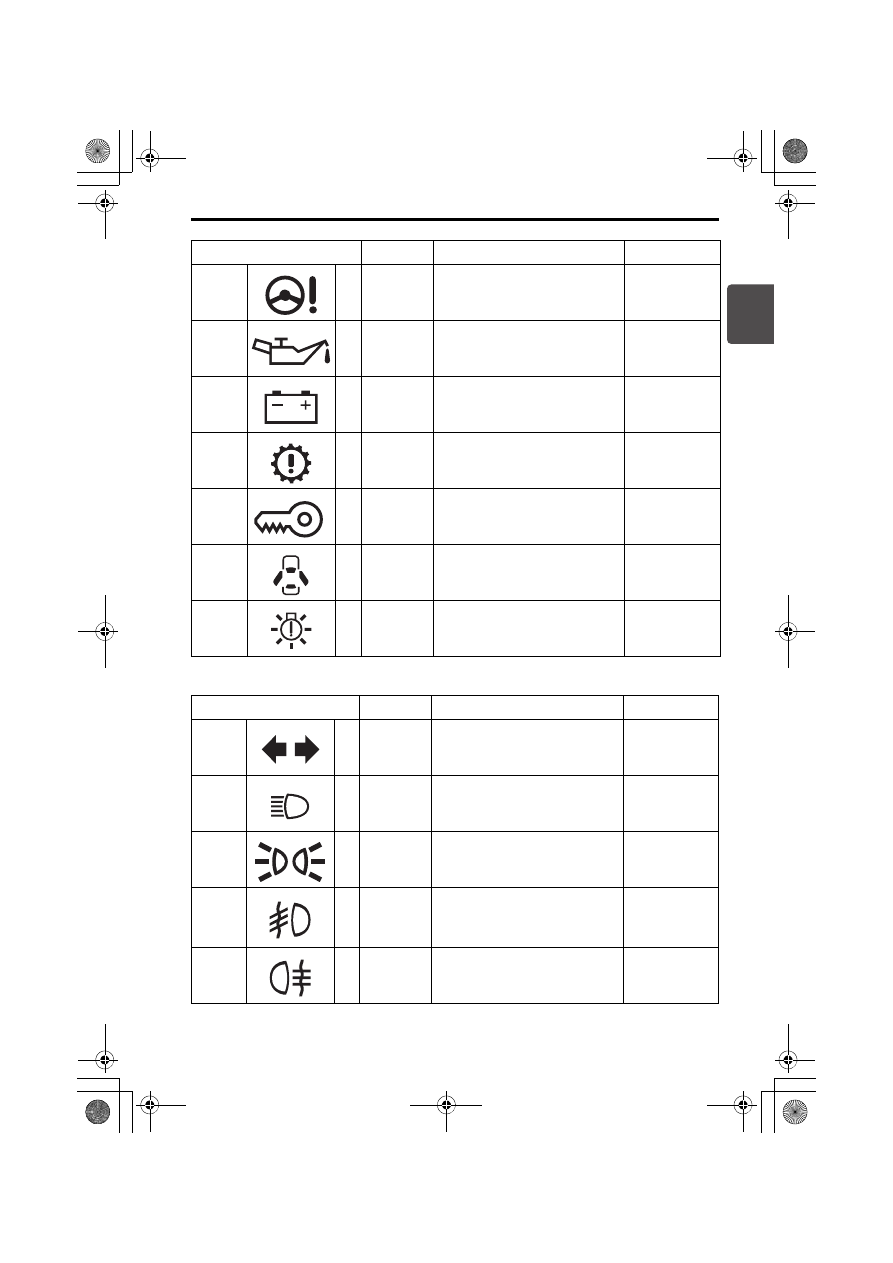

(9)

オレンジ パワーステアリング警告灯

3-75ページ

(10)

油圧警告灯

3-76ページ

(11)

充電警告灯

3-76ページ

(12)

オレンジ トランスミッション警告灯

3-76ページ

(13)

オレンジ イモビライザー警告灯

3-77ページ

(14)

半ドア警告灯

3-77ページ

(15)

オレンジ

LEDヘッドライト警告灯
(タイプ別装備)

3-78ページ

表示灯

表示灯名

参照先

(16)

方向指示器表示灯

3-79ページ

(17)

ヘッドライト上向き
(ハイビーム)表示灯

3-79ページ

(18)

ライト点灯表示灯

3-79ページ

(19)

フロントフォグランプ
点灯表示灯
(タイプ別装備)

3-79ページ

(20)

オレンジ

リヤフォグランプ点灯表示灯
(タイプ別装備)

3-80ページ

警告灯

警告灯名

参照先

000.book  15 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-16

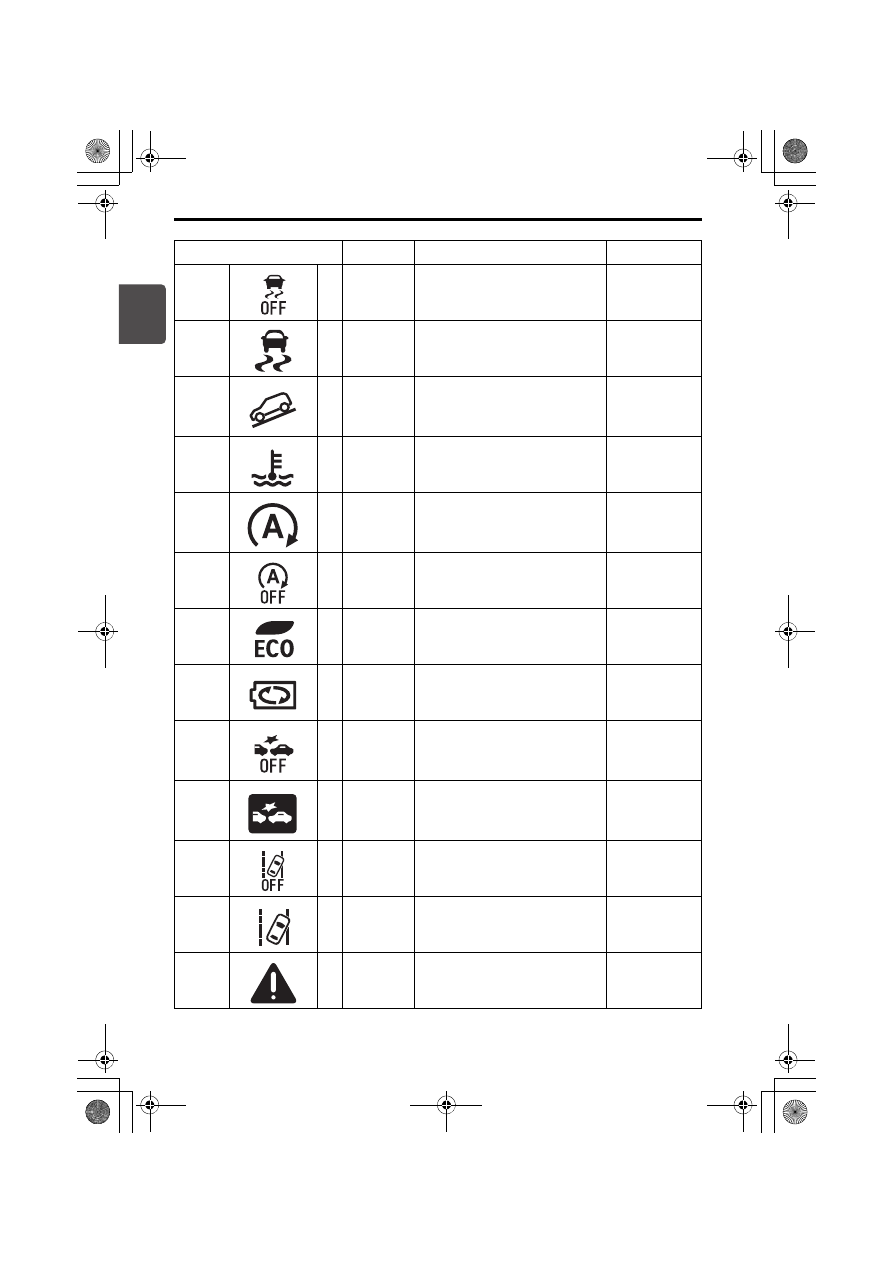

(21)

オレンジ ESP

®

 OFF表示灯

3-80ページ

(22)

オレンジ ESP

®

作動表示灯

3-80ページ

(23)

ヒルディセントコントロール
表示灯
(タイプ別装備)

3-80ページ

(24)

低水温表示灯

3-81ページ

(25)

アイドリングストップ表示灯

3-81ページ

(26)

オレンジ

アイドリングストップ
システムOFF表示灯

3-81ページ

(27)

エコドライブインジケーター

3-82ページ

(28)

減速エネルギー回生
インジケーター

3-82ページ

(29)

オレンジ

デュアルカメラブレーキサポート
(DCBS)OFF表示灯
(タイプ別装備)

3-82ページ

(30)

オレンジ

デュアルカメラブレーキサポート
(DCBS)作動表示灯
(タイプ別装備)

3-83ページ

(31)

オレンジ

車線逸脱警報OFF表示灯
(タイプ別装備)

3-83ページ

(32)

オレンジ

車線逸脱警報作動表示灯
(タイプ別装備)

3-84ページ

(33)

オレンジ マスターウォーニング

3-84ページ

表示灯

表示灯名

参照先

000.book  16 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-17

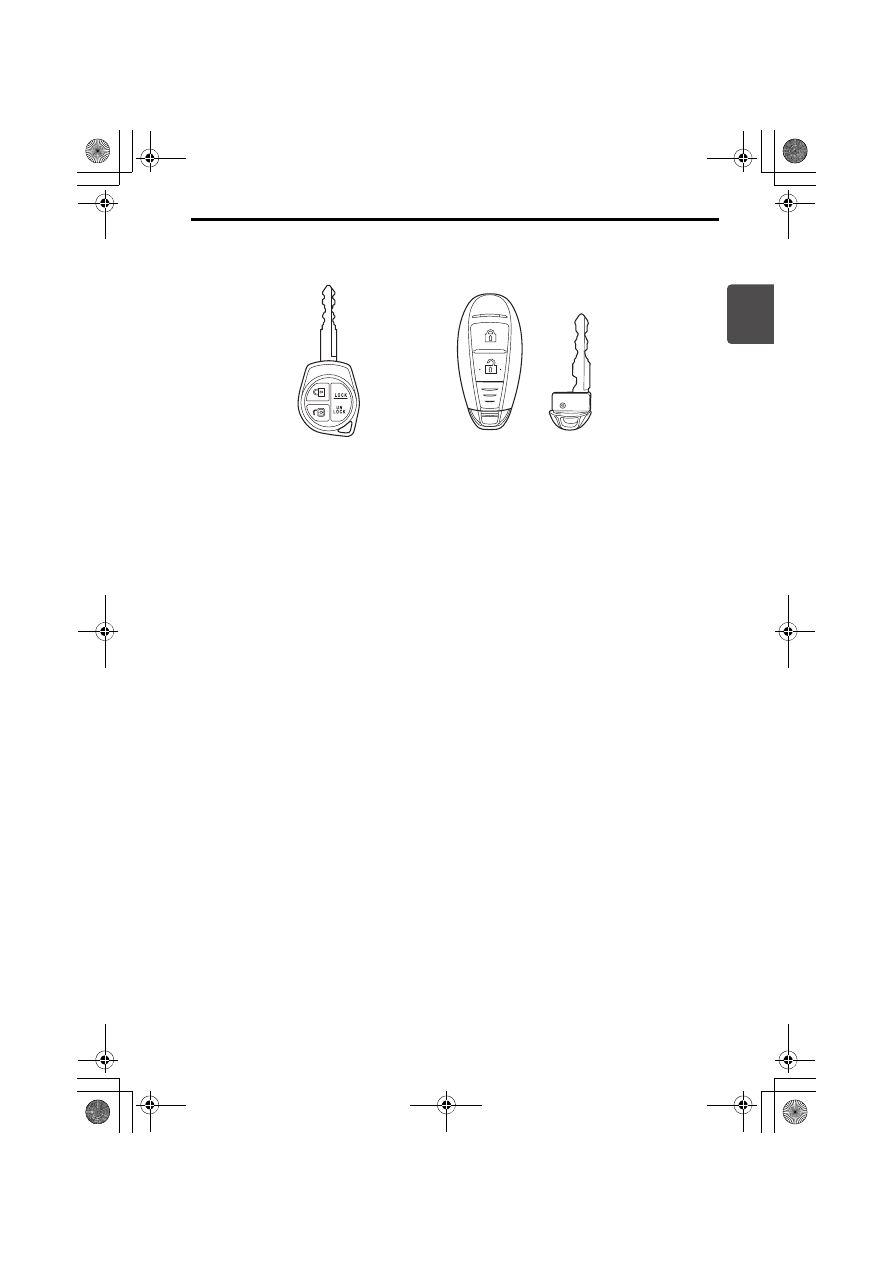

■ キー

62R0037

お車のタイプにより、異なる装備も含んでいます。

キー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-2

キーレスエントリー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-4

携帯リモコン  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-6

ドア  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-12

キーレスプッシュスタートシステム  ・・・・・・・・・・・・・・・・・ 4-5

エンジンのかけかた  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4-9

000.book  17 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-18

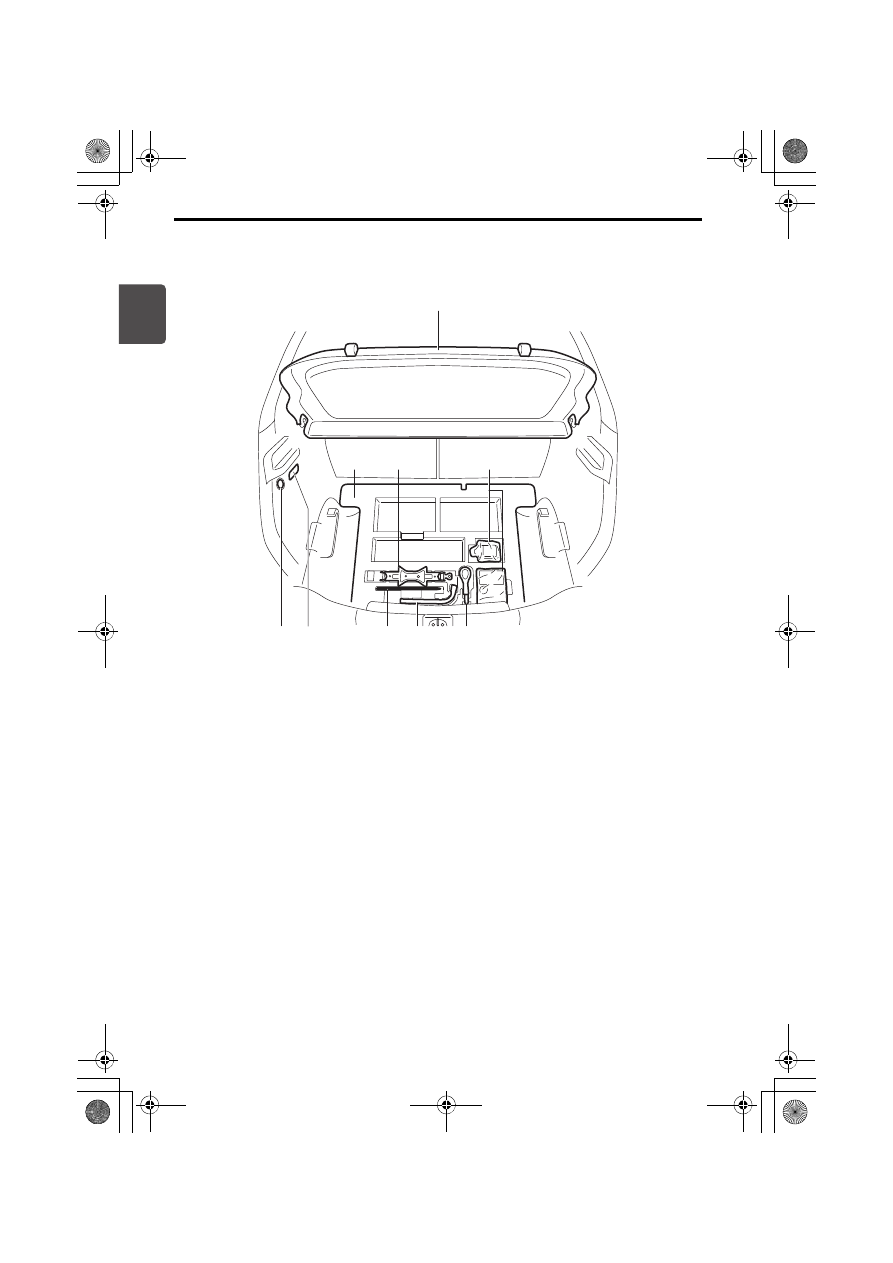

■ 荷室

62R0365

お車のタイプにより、異なる装備も含んでいます。

(1) ラゲッジシェルフ(荷室カバー)

(タイプ別装備)  ・・・  5-15

(2) ラゲッジアンダーボックス(タイプ別装備) ・・・  5-15、7-2

(3) ジャッキ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-2

(4) タイヤパンク応急修理セット  ・・・・・・・・・・・・・・・・・ 7-2

(5) アクセサリーソケット  ・・・・・・・・・・・・・・・・・・・・・  5-13

(6) 荷室室内灯  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-7

(7) ジャッキバー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-2

(8) ホイールナットレンチ  ・・・・・・・・・・・・・・・・・・・・・・・ 7-2

(9) けん引フック  ・・・・・・・・・・・・・・・・・・・・・・・・・  7-2、7-34

(1)

(2)

(3)

(4)

(5) (6)

(7) (8)

(9)

000.book  18 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告ブザーが鳴ったときは

1-19

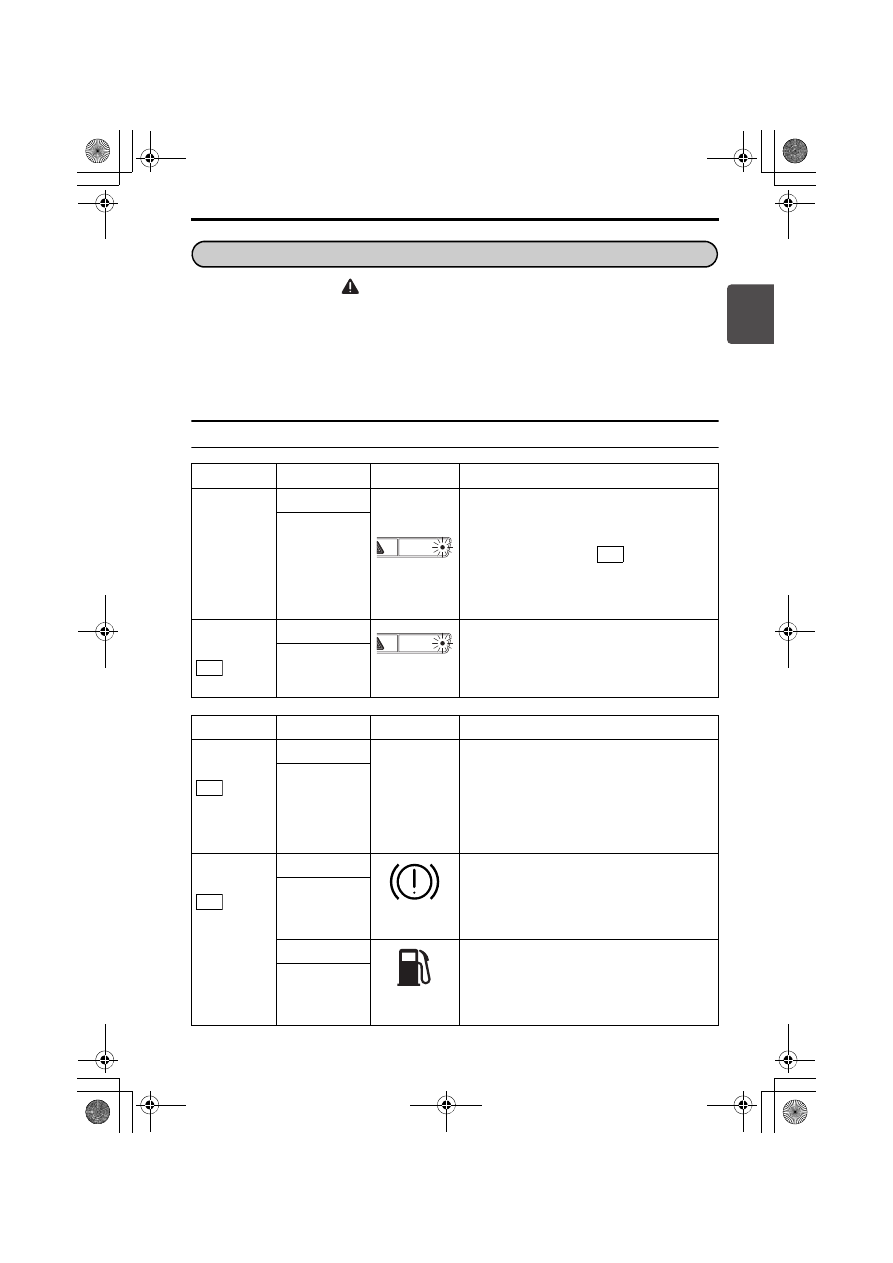

※1 は、メーター内の (マスターウォーニング)が点滅するとともに、マルチイン
フォメーションディスプレイに車両状態や対処方法などをお知らせするメッセージが
表示されます。

※2 は、マルチインフォメーションディスプレイに車両状態や対処方法などをお知ら
せするメッセージが表示されます。
→ 3-106ページ(マルチインフォメーションディスプレイのメッセージ)

全車共通

いつ

ブザー音

インパネ

原因と対処方法

いずれかの
ドアを開け
たとき

室内ブザー

2秒間隔で点滅

セキュリティアラームの警報が作動して
います。次のいずれかの操作により警報を
途中で停止できます。

エンジンスイッチを

 にする

キーレスエントリーまたはリクエスト
スイッチで解錠する

→ 3-17ページ(セキュリティアラーム)

ピー、ピー、

(約10秒間)

エンジン
スイッチを

 にした

とき

室内ブザー

約8秒間

小刻みに点滅

駐車時にセキュリティアラームの警報が
作動したことを示しています。盗難にあっ
てないか車の中を確認してください。
→ 3-17ページ(セキュリティアラーム)

ピー、ピー、

(4回)

いつ

ブザー音

メーター

原因と対処方法

エンジン
スイッチを

 にした

とき

室内ブザー

※1

ハンドルロックが解除されていません。ハ
ンドルを左または右にまわして負荷がか
からない状態としながら、エンジンスイッ
チの操作をやり直してください。
→ 4-4ページ

(ハンドルロック未解除警告)

ポーン

(1回)

エンジン
スイッチが

 のとき

室内ブザー

点灯

※1

ブレーキ液の不足、またはブレーキシステ
ムに異常が考えられます。スズキサービス
工場で点検を受けてください。
→ 3-71ページ(ブレーキ警告灯)

ポーン

(1回)

室内ブザー

点灯

※2

燃料の残量が少なくなっています。すみや
かに給油してください。
→ 3-73ページ(燃料残量警告灯)

ポーン

(1回)

警告ブザーが鳴ったときは

警告ブザーが鳴ったときは

ON

ON

ON

ON

000.book  19 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告ブザーが鳴ったときは

1-20

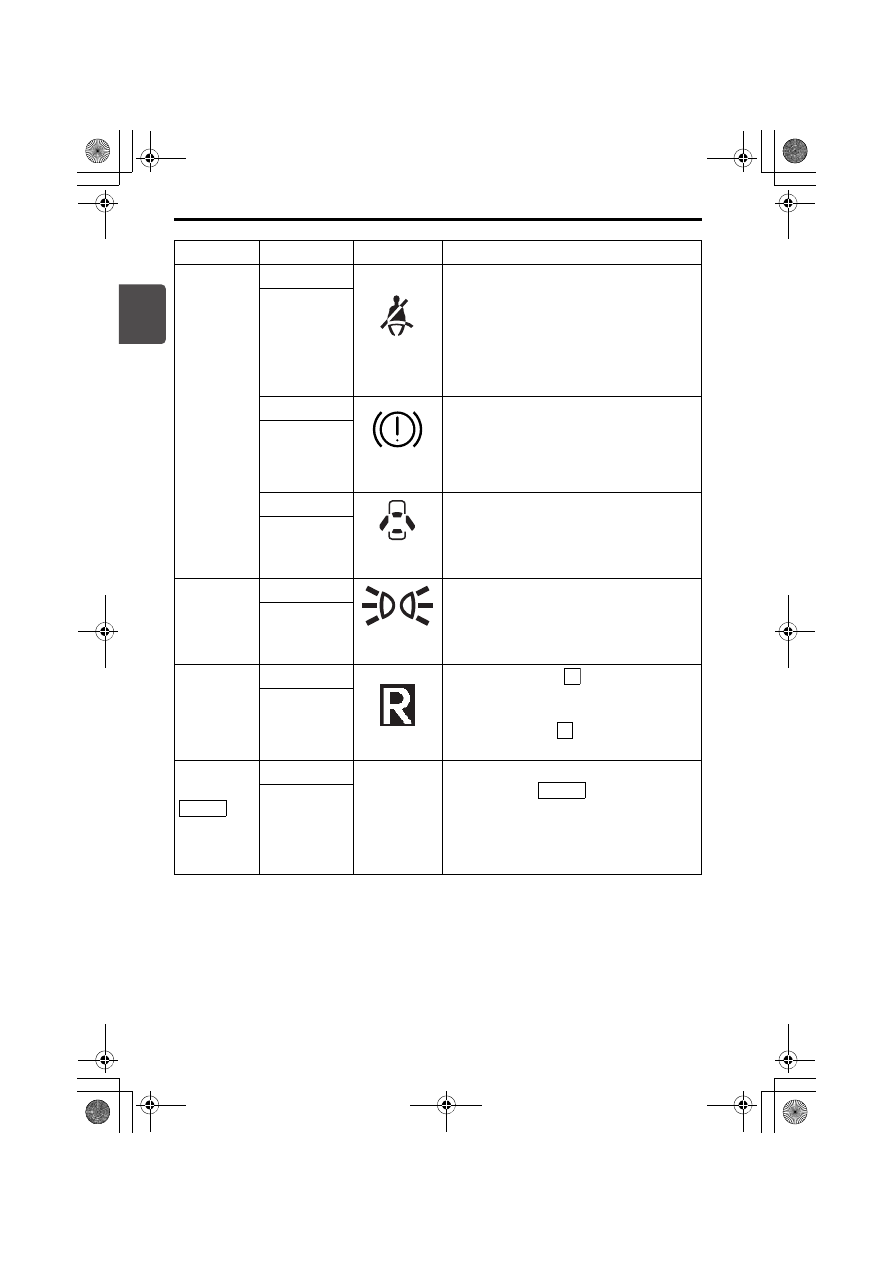

走行中

室内ブザー

点滅

※1

運転者がシートベルトを着用していま
せん。安全な場所に停車して、ベルト
を着用してください。

助手席の乗員がシートベルトを着用して
いません。ベルトを着用してください。

→ 3-40ページ

(シートベルト警告ブザー)

ピー、ピー、

(約95秒間)

室内ブザー

点灯

※1

パーキングブレーキが解除されていませ
ん。パーキングブレーキを解除してくださ
い。
→ 4-14ページ(パーキングブレーキ解

除忘れ警告ブザー)

ピピピッ、
ピピピッ、

室内ブザー

点灯

※1

いずれかのドアが完全に閉まっていませ
ん。安全な場所に停車して、完全に閉めて
ください。
→ 3-77ページ(半ドア警告灯)

ポーン

(1回)

運転席ドアを
開けたとき

室内ブザー

点灯

※1

ヘッドライトまたは車幅灯が点灯したま
まです。これらを消してください。
→ 3-115ページ

(ライト消し忘れ警告ブザー)

ピーーー

停車中/
後退中

室内ブザー

表示

セレクトレバーが

 に入っています。

セレクトレバーの位置を確認してくださ
い。
→ 4-21ページ( (リバース)ポジショ

ン警告ブザー)

ピー、ピー、

エンジン
スイッチを



(OFF)に

もどそうと
したとき

室内ブザー

※1

セレクトレバーの故障などによりエンジ
ンスイッチを

(OFF)にもどせ

ません。スズキサービス工場で点検を受
けてください。
→ 4-13ページ

(エンジンスイッチをもどすときは)

ポーン

(1回)

いつ

ブザー音

メーター

原因と対処方法

R

R

LOCK

LOCK

000.book  20 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告ブザーが鳴ったときは

1-21

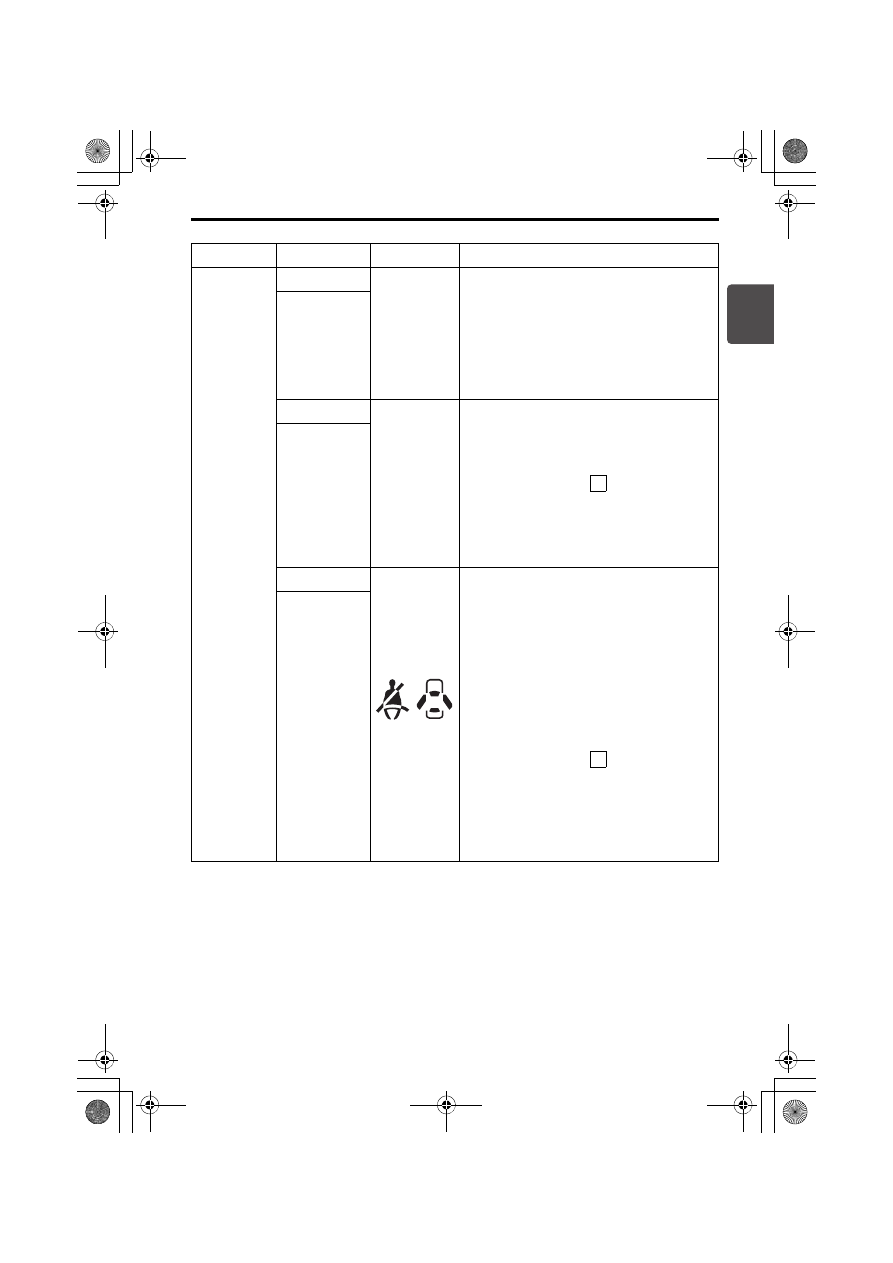

※3 前記以外にも警告ブザーが鳴り、エンジンが自動再始動する場合があります。

→ 4-66ページ(アイドリングストップシステム)

※4 エンスト状態になると、前記以外にも次の警告灯が点灯します。

・エンジン警告灯、パワーステアリング警告灯、油圧警告灯、充電警告灯
→ 1-13ページ(警告灯)

いつ

ブザー音

メーター

再始動の理由

アイドリング
ストップシス
テムによる
エンジンの
自動停止中

※3

室内ブザー

※2

次のいずれかの状態になったため、エン
ジンが再始動しました。

エアコンの設定温度と室内の温度の差
が大きくなった

デフロスタースイッチを押した

ブレーキ倍力装置の負圧が低下した

バッテリーの放電が進んだ

ピー

(1回)

室内ブザー

※2

ボンネットが開いたためエンスト状態
(※4)になりました。次の手順で対処
してください。
①パーキングブレーキをしっかりとかけ、

セレクトレバーを

 に入れる

②ボンネットを完全に閉める
③エンジンスイッチを操作して再始動す

→ 4-9ページ(エンジンのかけかた)

ピー、ピー、

室内ブザー

いずれか点灯

※2

次のいずれかの操作をしたため、エンジ
ンが自動で再始動しました。

運転席シートベルトを外す

運転席ドアを開ける

発進する前に、ドアを閉め、シートベル
トを着用してください。また、車外に出
るときは、事前に次の手順を実施してく
ださい。
①パーキングブレーキをしっかりとかけ、

セレクトレバーを

 に入れます。

②長時間停車するときや車から離れると

きは、エンジンスイッチを操作してエン
ジンを停止します。

→ 4-11ページ

(エンジンを止めるときは)

ピー、ピー、

(5回)

P

P

000.book  21 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告ブザーが鳴ったときは

1-22

キーレスプッシュスタートシステム非装備車のみ

キーレスプッシュスタートシステム装備車のみ

いつ

ブザー音

メーター

原因と対処方法

運転席ドアを
開けたとき

室内ブザー

エンジンスイッチにキーが差さったまま
です。キーを抜いてください。
→ 4-12ページ

(キー抜き忘れ警告ブザー)

ピー、ピー、

いつ

ブザー音

インパネ

原因と対処方法

エンジン
スイッチが

 のとき

室内ブザー

1秒間隔で点滅

※1

キーレスプッシュスタートシステムに異
常が考えられます。スズキサービス工場
で点検を受けてください。
→ 3-21ページ(セキュリティアラーム

インジケーター)

ポーン

(1回)

いつ

ブザー音

メーター

原因と対処方法

エンジン
スイッチを
操作したとき

室内ブザー

点灯

※1

携帯リモコンが検知できない、またはリ
モコンの電池が切れています。リモコン
を車内の検知できる位置にするか、リモ
コンをエンジンスイッチに当ててくださ
い。
→ 4-5ページ(車内の作動範囲
→ 4-9ページ(エンジンのかけかた)

ポーン

(2回)

エンジンを
始動しよう
としたとき

室内/車外
ブザー

点滅

※1

エンジンスイッチを

  または

にしたときは携帯リモコンを検知してい
ましたが、始動時に検知できなくなりま
した。リモコンを車内の検知できる位置
でエンジンスイッチを操作してくださ
い。
→ 4-5ページ(車内の作動範囲
→ 4-9ページ(エンジンのかけかた)

ピー、ピー、

(5回)

そのあとに
室内ブザー

ポーン

(1回)

いずれかの
ドアを開閉
したとき

室内/車外
ブザー

点滅

※1

携帯リモコンが検知できなくなりまし
た。リモコンを車内の検知できる位置に
してください。
→ 4-8ページ

(携帯リモコン車外持ち出し警告)

ピー、ピー、

(5回)

ON

ACC

ON

000.book  22 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告ブザーが鳴ったときは

1-23

運転席ドアを
開けたとき

室内ブザー

エンジンスイッチが

 になっていま

す。

(OFF)にもどしてください。

→ 4-13ページ(エンジンスイッチもど

し忘れ警告ブザー)

ピー、ピー、

室内ブザー

エンジンスイッチを

(OFF)にも

どしていずれかのドアを開閉してもハン
ド ル が ロ ッ ク さ れ て い ま せ ん。ス ズ キ
サービス工場で点検を受けてください。
→ 4-13ページ

(ハンドルロック未作動警告ブザー)

ピッ、ピッ、

リクエスト
スイッチを
押したとき

車外ブザー

エンジンスイッチが

  または

になっています。

(OFF)にもど

してください。
→ 3-11ページ(リクエストスイッチ未

作動警告ブザー)

ピー

(約2秒間)

携帯リモコンが車内にあります。リモコ
ンを車外に持ち出してください。

点灯

※2

いずれかのドアが完全に閉まっていませ
ん。完全に閉めてください。

携帯リモコン
のロック
スイッチを
押したとき

車外ブザー

点灯

※2

いずれかのドアが完全に閉まっていませ
ん。完全に閉めてください。
→ 3-4ページ(キーレスエントリー)

ピー

(約2秒間)

いつ

ブザー音

メーター

原因と対処方法

ACC

LOCK

LOCK

ACC

ON

LOCK

000.book  23 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告ブザーが鳴ったときは

1-24

運転支援機能装備車のみ

マニュアルモード付CVT車のみ

いつ

ブザー音

メーター

原因と対処方法

走行中

室内ブザー

点滅

デ ュ ア ル カ メ ラ ブ レ ー キ サ ポ ー ト
(DCBS)が作動しています。ブレーキ
ペダルを強く踏み込んでください。
→ 4-50ページ(デュアルカメラブレー

キサポート(DCBS))

ピピピピピ

停車中/
徐行中

誤発進抑制機能が作動しています。すみ
やかにアクセルペダルから足を離してく
ださい。
→ 4-56ページ(誤発進抑制機能)

いつ

ブザー音

メーター

原因と対処方法

走行中

室内ブザー

パドルシフトスイッチを操作しても、希
望するギヤポジションに変速されません
でした。
車速に見あった適切なギヤポジションを
選択してください。
→ 4-19ページ

(マニュアルモードシフト警告)

ピピッ

000.book  24 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/よくあるご質問(Q & A)

1-25

お問い合わせの多い、よくあるご質問についてご案内します。

ドアの開閉

Q.

キーレスエントリーが作動しない。

A.

キーレスエントリーが作動しない状況にあるおそれがあります。
3-4ページ

(キーレスエントリー)をお読みください。

A.

リモコンキーの電池が消耗しているときは、交換してください。

→ 6-10ページ(リモコンキーの電池交換)

Q.

ドアを開けたら警報が鳴る。

A.

警報装置(セキュリティアラーム)が作動しています。
次のいずれかの操作で警報を止めてください。
・エンジンスイッチを





にする

・キーレスエントリーまたはリクエストスイッチで解錠する
正しい取扱い方法や設定切替えについては、3-17 ページ(セキュリ
ティアラーム

)をお読みください。

窓ガラス

Q.

フロントガラスやドアガラス内側のくもりを取りたい。

A.

吹出し口切替えダイヤル(5-19 ページ ) で、くもりを取る位置に切り替え
てください。(マニュアルエアコン)

A.

デフロスタースイッチ(5-27ページ)をご使用ください。

(オートエアコン)

Q.

バックドアガラス内側のくもりを取りたい。

A.

リヤデフォッガースイッチ(5-28ページ)をご使用ください。

よくあるご質問(Q & A)

よくあるご質問(Q & A)

ON

000.book  25 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/よくあるご質問(Q & A)

1-26

タイヤ

Q.

パンクした。

A.

パンクの状態によっては、タイヤパンク応急修理セットをご使用いただく
ことで、応急修理ができます。

→ 7-2ページ(パンク)

バッテリーあがり

Q.

バッテリーがあがり、エンジンが始動できない。

A.

救援車のバッテリーとブースターケーブルを接続して、エンジンを始動し
てください。

→ 7-15ページ(鉛バッテリーあがりのときは)

アイドリングストップシステム

Q.

アイドリングストップシステムが作動しない。

A.

次の項目をお読みください。

→ 4-66ページ(アイドリングストップシステム)

運転支援機能

Q.

運転支援機能が作動するとき、作動しないときを知りたい。

A.

次の項目をお読みください。

→ 4-44ページ(運転支援機能)

エンジンオイル

Q.

エンジンオイルを交換したい。

A.

次の項目をお読みください。

→ 2-34ページ(エンジンオイルを交換するときは)
→ 8-1ページ(サービスデータ)

タイプ別装備

000.book  26 ページ  2015年12月10日 木曜日 午後2時24分

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..      1      2      3      ..
