Suzuki Escudo (2016 year). Instruction japanese - part 2





1

クイックガイド/イラスト目次

1-10

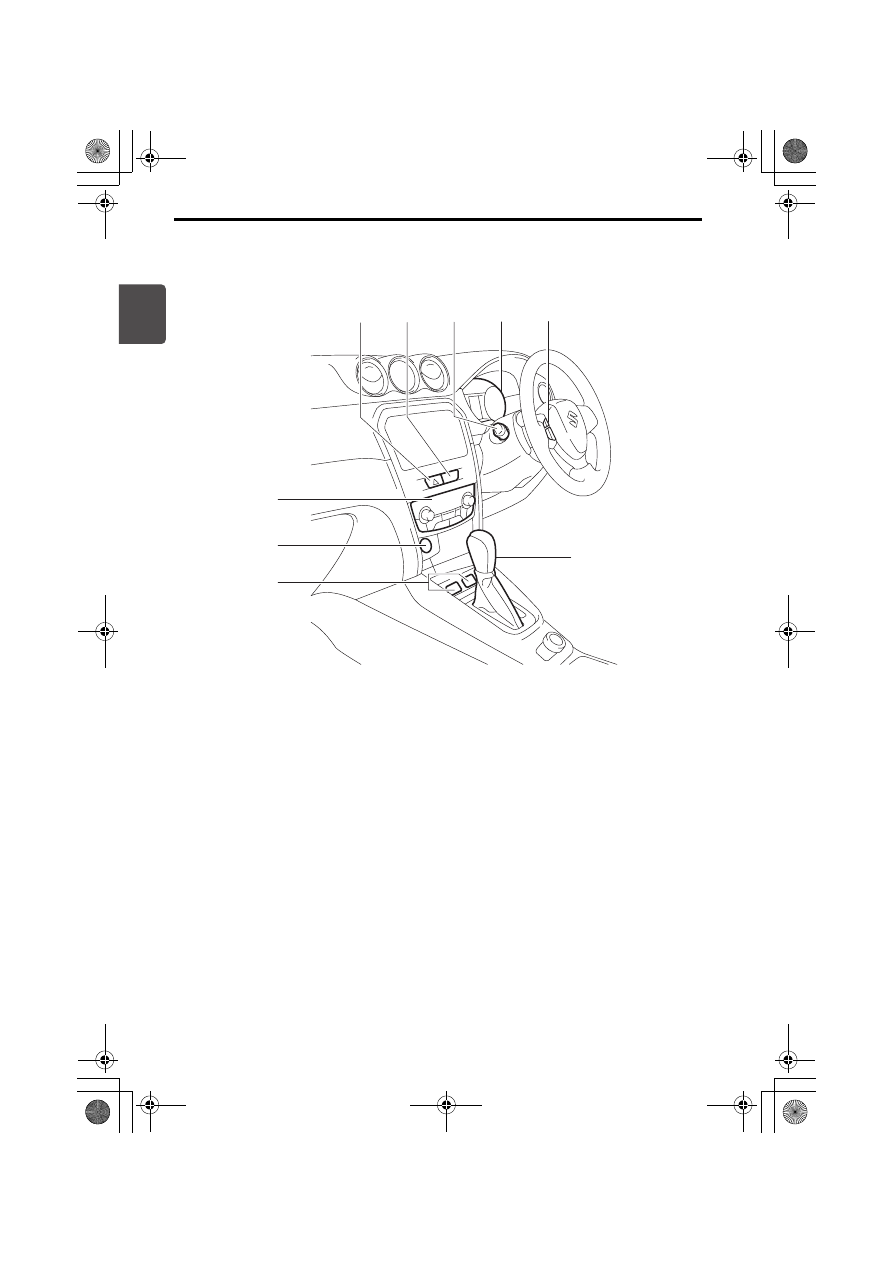

■ 視点C

54PJ000007

お車のタイプにより、異なる装備も含んでいます。

(2)

(1)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

000-取扱説明書.book  10 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-11

(1) セキュリティアラームインジケーター  ・・・・・・・  3-15

(2) 非常点滅表示灯スイッチ  ・・・・・・・・・・・・・・・・・・・  3-77

(3) ワイパー/ウォッシャースイッチ  ・・・・・・・・・・・  3-77

(4) メーター  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・  1-19、3-59

(5) ステアリングオーディオスイッチ  ・・・・・・・・・・・  5-13

(6) エアコン、ヒーター  ・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-3

(7) アクセサリーソケット  ・・・・・・・・・・・・・・・・・・・・・  5-19

(8) 前席シートヒータースイッチ  ・・・・・・・・・・・・・・・  3-27

(9) セレクトレバー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  4-12

000-取扱説明書.book  11 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-12

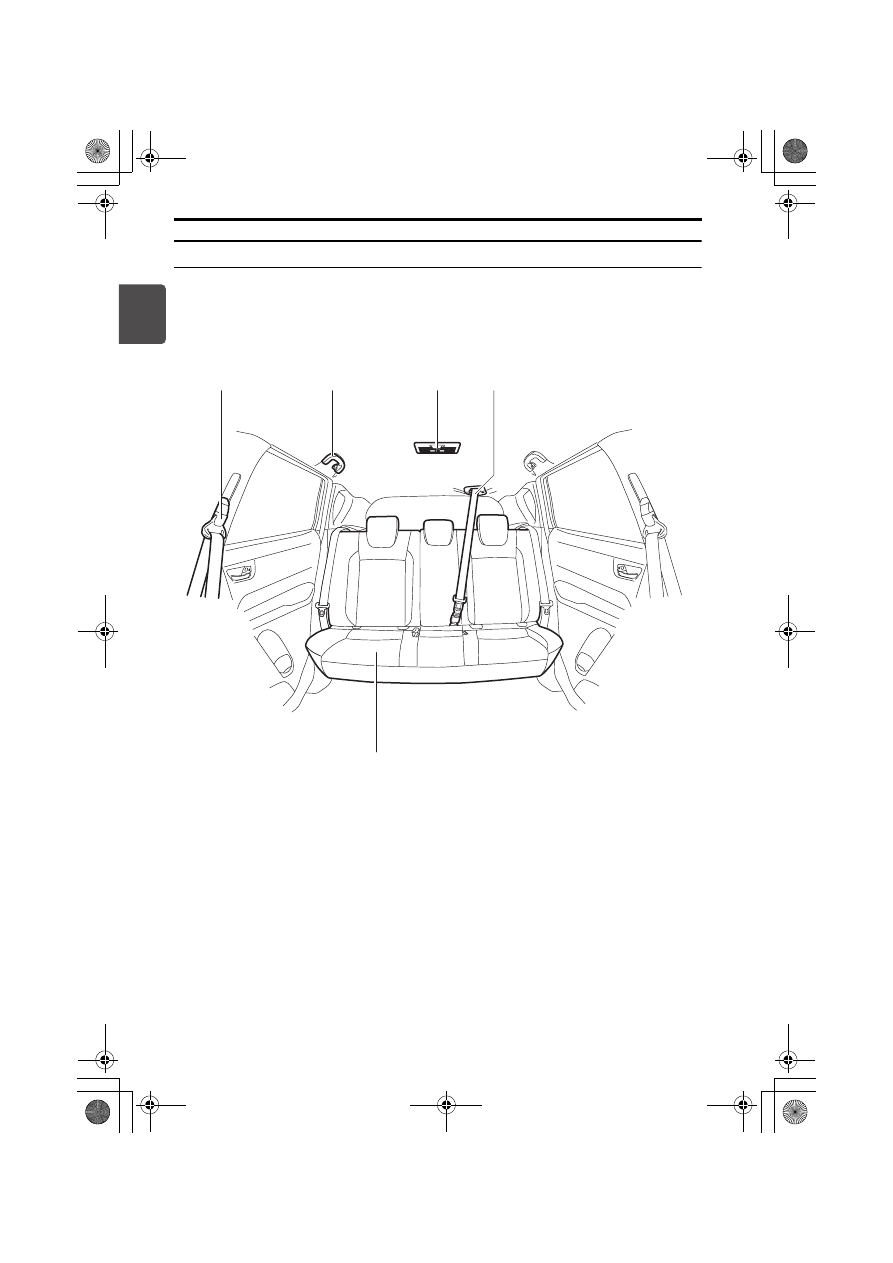

内装(後面)

54PJ000008

お車のタイプにより、異なる装備も含んでいます。

(1)

(2)

(3)

(4)

(5)

000-取扱説明書.book  12 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-13

(1) シートベルト  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-32

(2) アシストグリップ  ・・・・・・・・・・・・・・・・・・・・・・・・・  5-25

(3) 室内灯  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-17

(4) 後席中央席シートベルト  ・・・・・・・・・・・・・・・・・・・  3-35

(5) 後席シート  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-28

000-取扱説明書.book  13 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-14

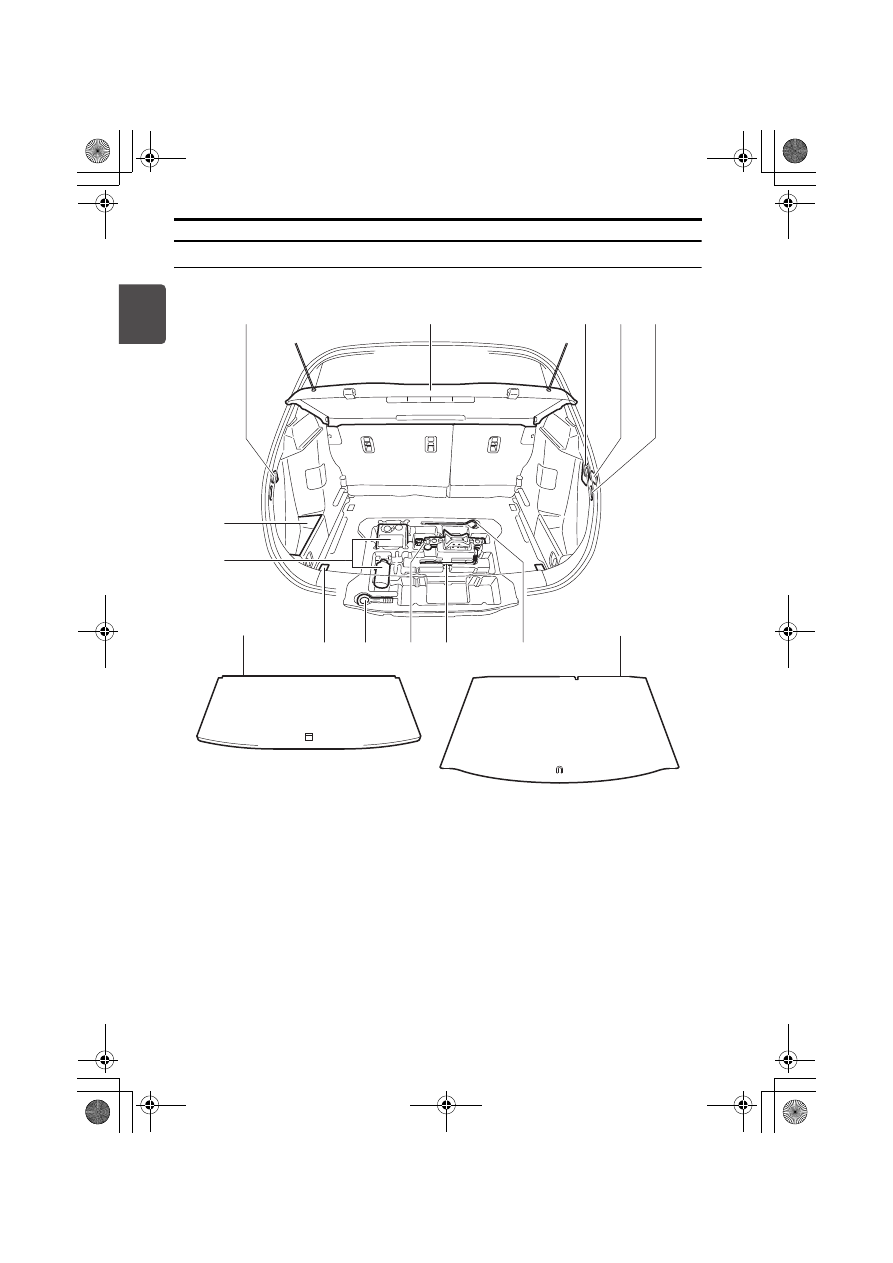

荷室

54PJ000009

お車のタイプにより、異なる装備も含んでいます。

(1)

(2)

(3)

(4)

(5)

(14)

(12)

(10)

(11)

(9)

(7)

(13)

(6)

(8)

000-取扱説明書.book  14 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-15

(1) ショッピングフック  ・・・・・・・・・・・・・・・・・・・・・・・  5-26

(2) ラゲッジシェルフ(荷室カバー)  ・・・・・・・・・・・・・  5-27

(3) アクセサリーソケット  ・・・・・・・・・・・・・・・・・・・・・  5-19

(4) ラゲッジルームランプ  ・・・・・・・・・・・・・・・・・・・・・  5-18

(5) ラゲッジフック(ラゲッジサイド)  ・・・・・・・・・・・  5-26

(6) ラゲッジポケット  ・・・・・・・・・・・・・・・・・・・・・・・・・  5-23

(7) ラゲッジフック(ラゲッジフロア)  ・・・・・・・・・・・  5-26

(8) タイヤパンク応急修理セット  ・・・・・・・・・・・・・・・・・ 7-2

(9) けん引フック  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  7-29

(10)ホイールレンチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-2

(11)ジャッキ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-2

(12)ジャッキバー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-2

(13)ラゲッジボード  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-27

(14)ラゲッジフロアカーペット  ・・・・・・・・・・・・・・・・・  5-27

000-取扱説明書.book  15 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-16

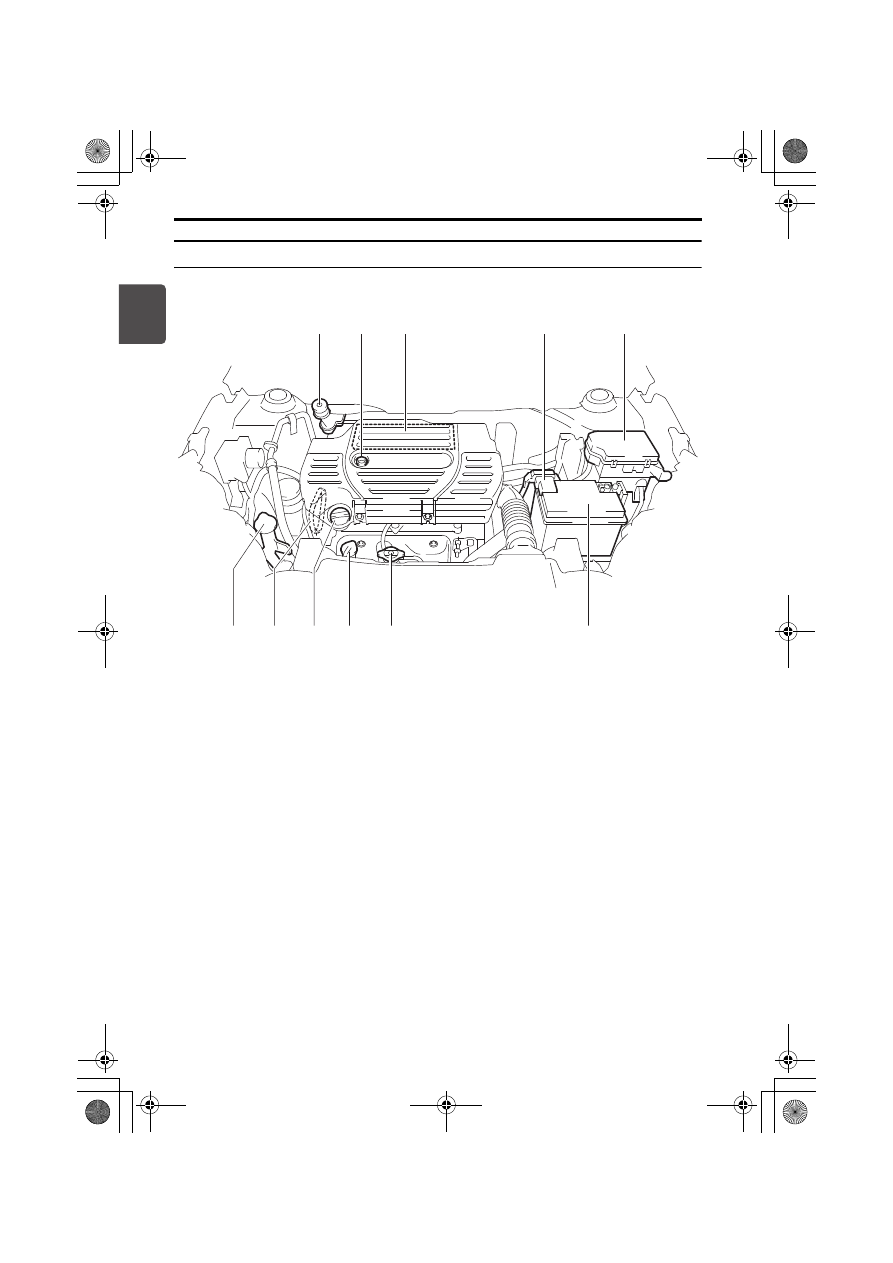

エンジンルーム

54PJ000010

お車のタイプにより、異なる装備も含んでいます。

(1)

(11)

(10)

(9)

(8)

(7)

(6)

(2)

(3)

(4)

(5)

000-取扱説明書.book  16 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-17

太字は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧
ください。

(1) ブレーキフルードリザーバータンク

(2) エンジンオイルレベルゲージ

(3) エアクリーナー

(4) メインヒューズボックス

(5) リレーボックス

(6) ウォッシャータンク

(7) ドライブベルト

(8) エンジンオイルフィラーキャップ

(9) 冷却水リザーバータンク

(10)ラジエーターキャップ

(11)鉛バッテリー

000-取扱説明書.book  17 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-18

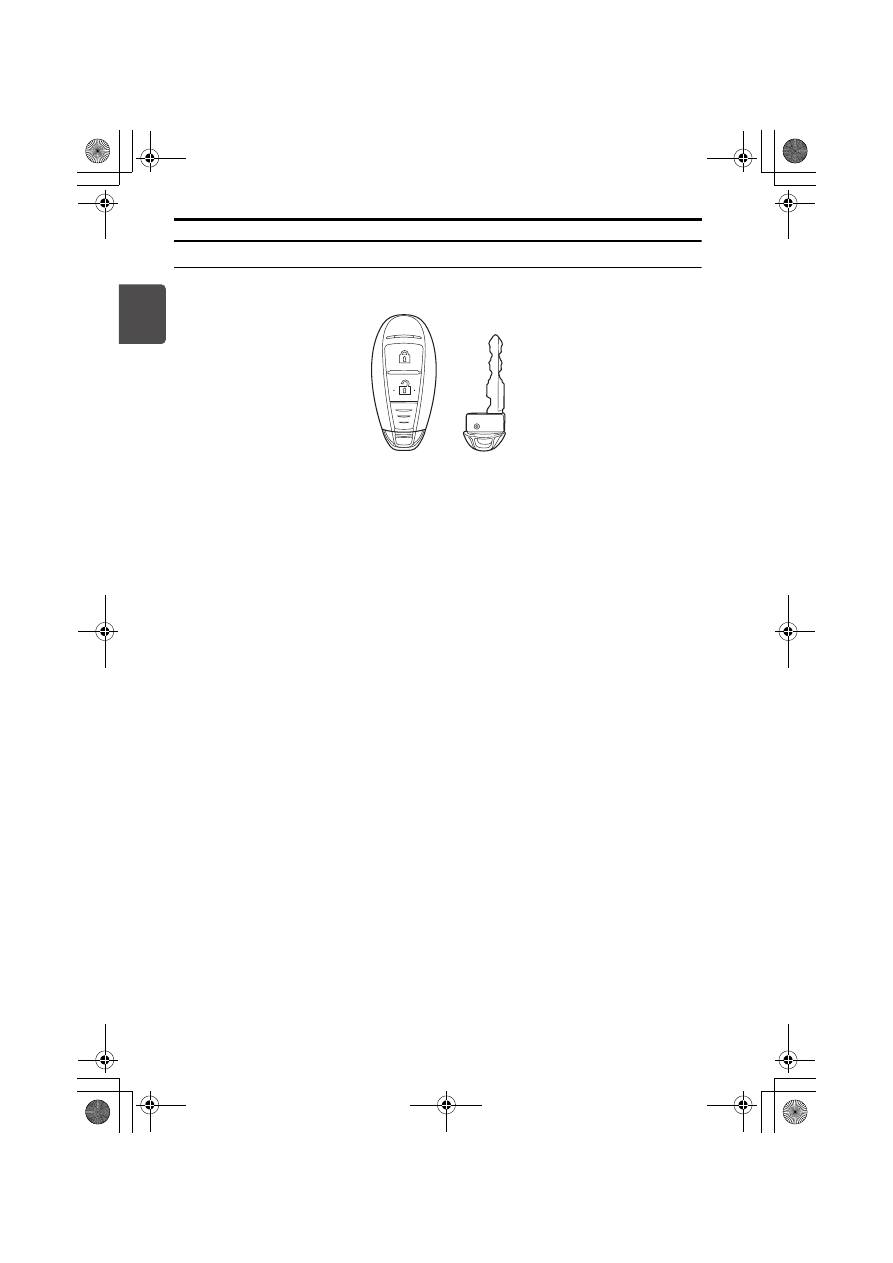

キー

61M0002

お車のタイプにより、異なる装備も含んでいます。

キー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-2

ドア  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-3

キーレスエントリー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-8

携帯リモコン  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-10

キーレスプッシュスタートシステム  ・・・・・・・・・・・・・・・・・ 4-4

エンジンのかけかた  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4-7

000-取扱説明書.book  18 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

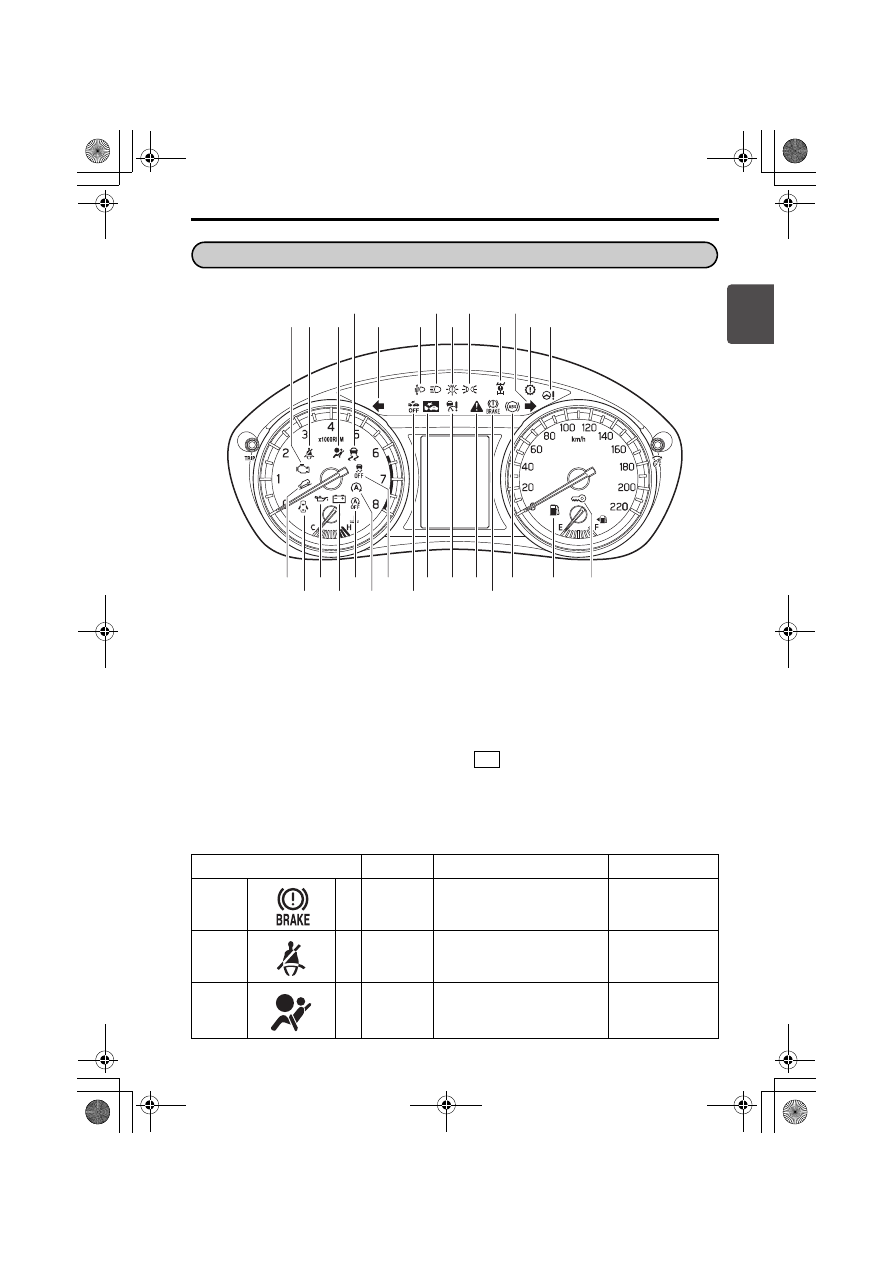

クイックガイド/警告灯・表示灯の見かた

1-19

54PJ000011

お車のタイプにより、異なる装備も含んでいます。

■ 警告灯一覧表

警告灯が点灯または点滅し続けた場合は、車両またはシステムの異常が考え
られます。参照先の内容をよくお読みのうえ、スズキサービス工場で点検を
受けてください。

※ 印の警告灯は、エンジンスイッチを

  にしたときに初期点灯するのが

正常です。点灯しない場合は、スズキサービス工場で点検を受けてください。

アイドリングストップシステム装備車には、特有の点灯条件があります。

→ 4-58ページ(アイドリングストップ システム)

警告灯

警告灯名

参照先

(1)

ブレーキ警告灯

1-22ページ

(2)

シートベルト警告灯

1-23ページ

(3)

SRSエアバッグ警告灯

1-23ページ

警告灯・表示灯の見かた

警告灯・表示灯の見かた

(2)

(13)

(23) (9)

(10)

(27)

(24)

(25)(16)(22)

(1)

(5)

(4)

(12)

(26)

(20)

(7)

(3)

(21)

(17)

(6)

(18)

(15)

(19)

(14) (11)

(17)

(8)

ON

000-取扱説明書.book  19 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告灯・表示灯の見かた

1-20

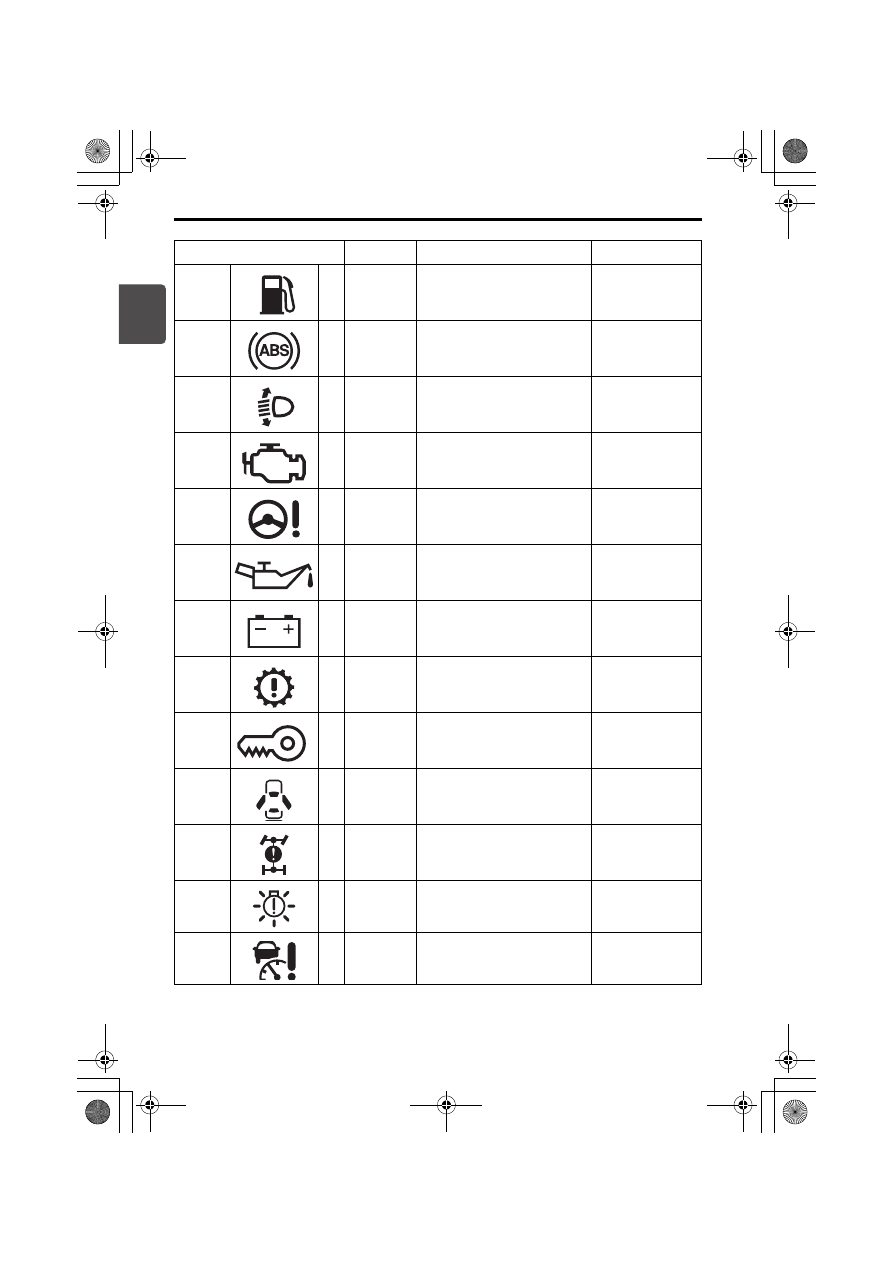

(4)

オレンジ 燃料残量警告灯

1-24ページ

(5)

オレンジ ABS警告灯

1-24ページ

(6)

オレンジ オートレベリング警告灯

1-25ページ

(7)

オレンジ エンジン警告灯

1-25ページ

(8)

オレンジ パワーステアリング警告灯

1-26ページ

(9)

油圧警告灯

1-26ページ

(10)

充電警告灯

1-27ページ

(11)

オレンジ トランスミッション警告灯

1-27ページ

(12)

オレンジ イモビライザー警告灯

1-27ページ

(13)

半ドア警告灯

1-28ページ

(14)

オレンジ

4WD警告灯
(タイプ別装備)

1-28ページ

(15)

オレンジ LEDヘッドライト警告灯

1-29ページ

(16)

オレンジ

アダプティブクルーズコン
トロールシステム警告灯

1-29ページ

警告灯

警告灯名

参照先

000-取扱説明書.book  20 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告灯・表示灯の見かた

1-21

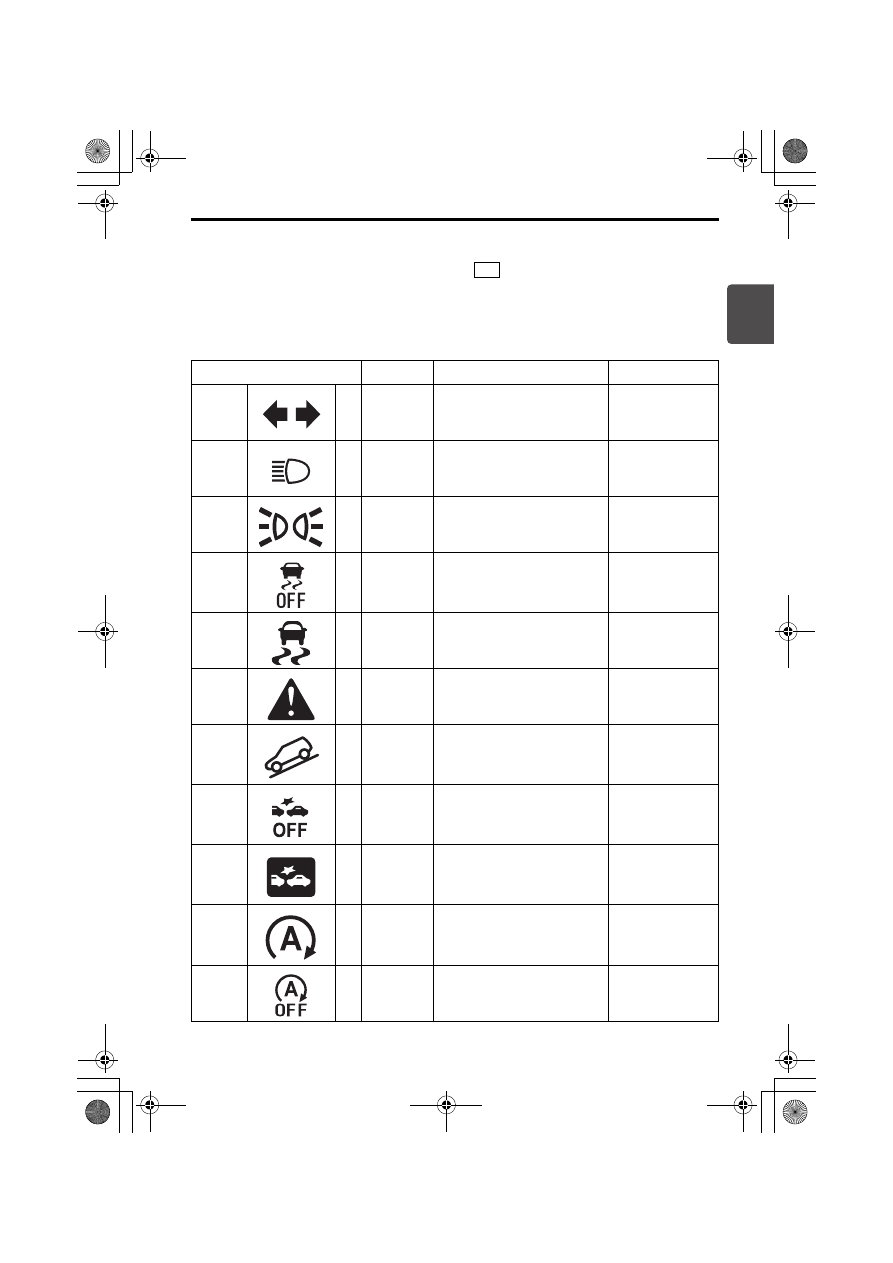

■ 表示灯一覧表

※ 印の表示灯は、エンジンスイッチを

  にしたときに初期点灯するのが

正常です。点灯しない場合は、スズキサービス工場で点検を受けてください。

アイドリングストップシステム装備車には、特有の点灯条件があります。

→ 4-58ページ(アイドリングストップ システム)

表示灯

表示灯名

参照先

(17)

方向指示器表示灯

1-29ページ

(18)

ヘッドライト上向き
(ハイビーム)表示灯

1-30ページ

(19)

ライト点灯表示灯

1-30ページ

(20)

オレンジ ESP

®

 OFF表示灯

1-30ページ

(21)

オレンジ ESP

®

作動表示灯

1-30ページ

(22)

オレンジ マスターウォーニング

1-31ページ

(23)

ヒルディセント
コントロール表示灯
(タイプ別装備)

1-31ページ

(24)

オレンジ

レーダーブレーキ
サポートII(RBSII)
OFF表示灯

1-32ページ

(25)

オレンジ

レーダーブレーキ
サポートII(RBSII)
作動表示灯

1-32ページ

(26)

アイドリングストップ
表示灯

1-32ページ

(27)

オレンジ

アイドリングストップシス
テムOFF表示灯

1-33ページ

ON

000-取扱説明書.book  21 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告灯・表示灯の見かた

1-22

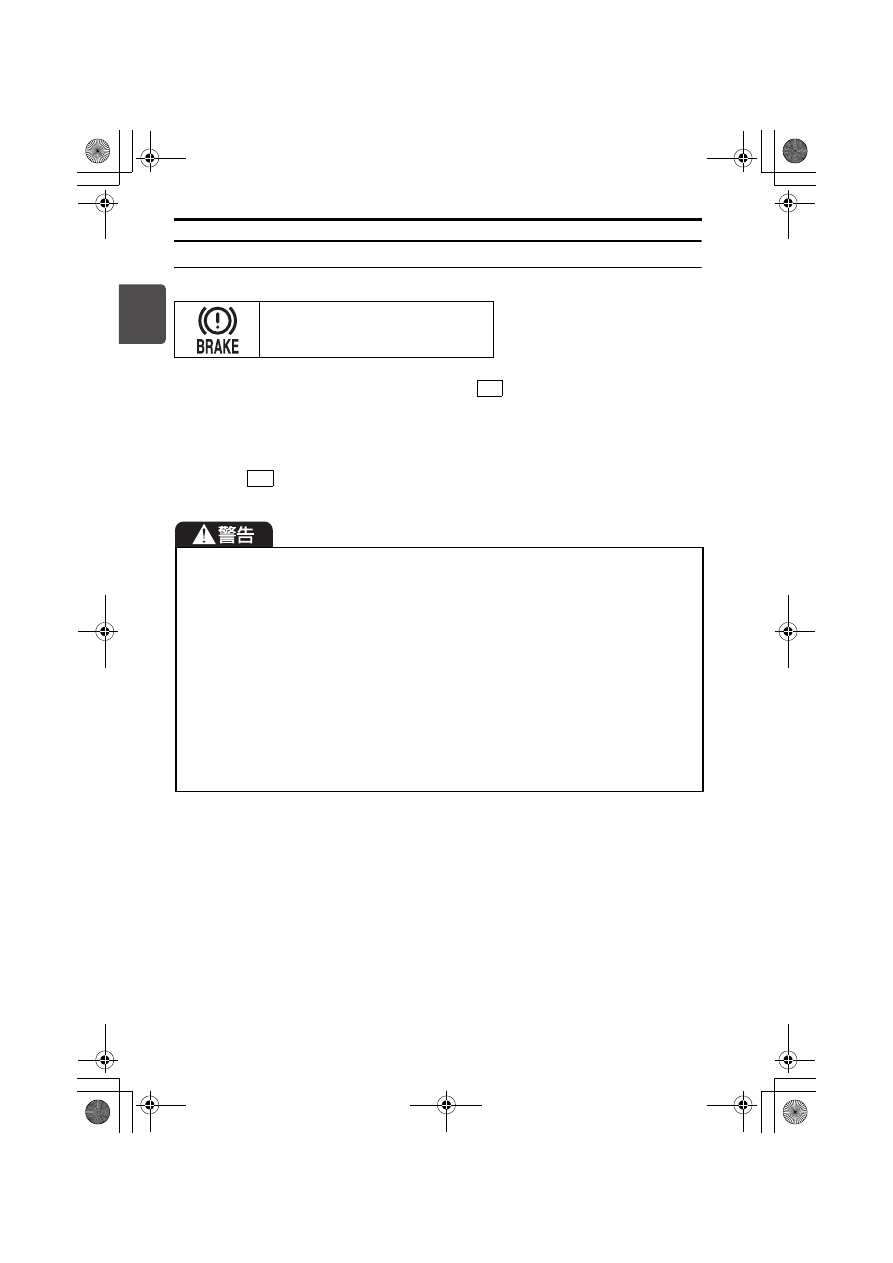

警告灯

次のような状況になると、エンジンスイッチが

 のときに点灯します。

・ブレーキ液が不足している
・パーキングブレーキをかけている
・ブレーキシステムに異常がある

システムが正常で、パーキングブレーキを完全に解除しているときは、エンジンス
イッチを

 にすると約2秒間点灯したあと消灯します。

走行中に一時的に点灯しても、そのあと消灯し再点灯しなければ正常です。

(1)ブレーキ警告灯(赤色)

65D477

次のようなときはただちに安全な場所に停車し、スズキ販売店またはスズキ代理店
にご連絡ください。
・パーキングブレーキを完全に解除しても消灯しないときや、走行中に点灯したと

き。ブレーキの効きが悪くなっていることがあります。ブレーキペダルを強く踏
んで停車してください。

・ブレーキ警告灯とABS警告灯が同時に点灯したままのとき。ブレーキペダルを強

く踏むと車両が不安定になるおそれがあります。ハンドルをしっかり握り、ブ
レーキペダルを慎重に踏んで徐々にスピードを落とし、停車してください。

パーキングブレーキの解除忘れにご注意ください。パーキングブレーキをかけたま
ま走行すると、ブレーキ装置が過熱して、ブレーキが効かなくなるおそれがありま
す。また、室内ブザーが ピピピッ、ピピピッ と鳴り続けます。

→ 4-11ページ(パーキングブレーキ解除忘れ警告ブザー)

ON

ON

000-取扱説明書.book  22 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告灯・表示灯の見かた

1-23

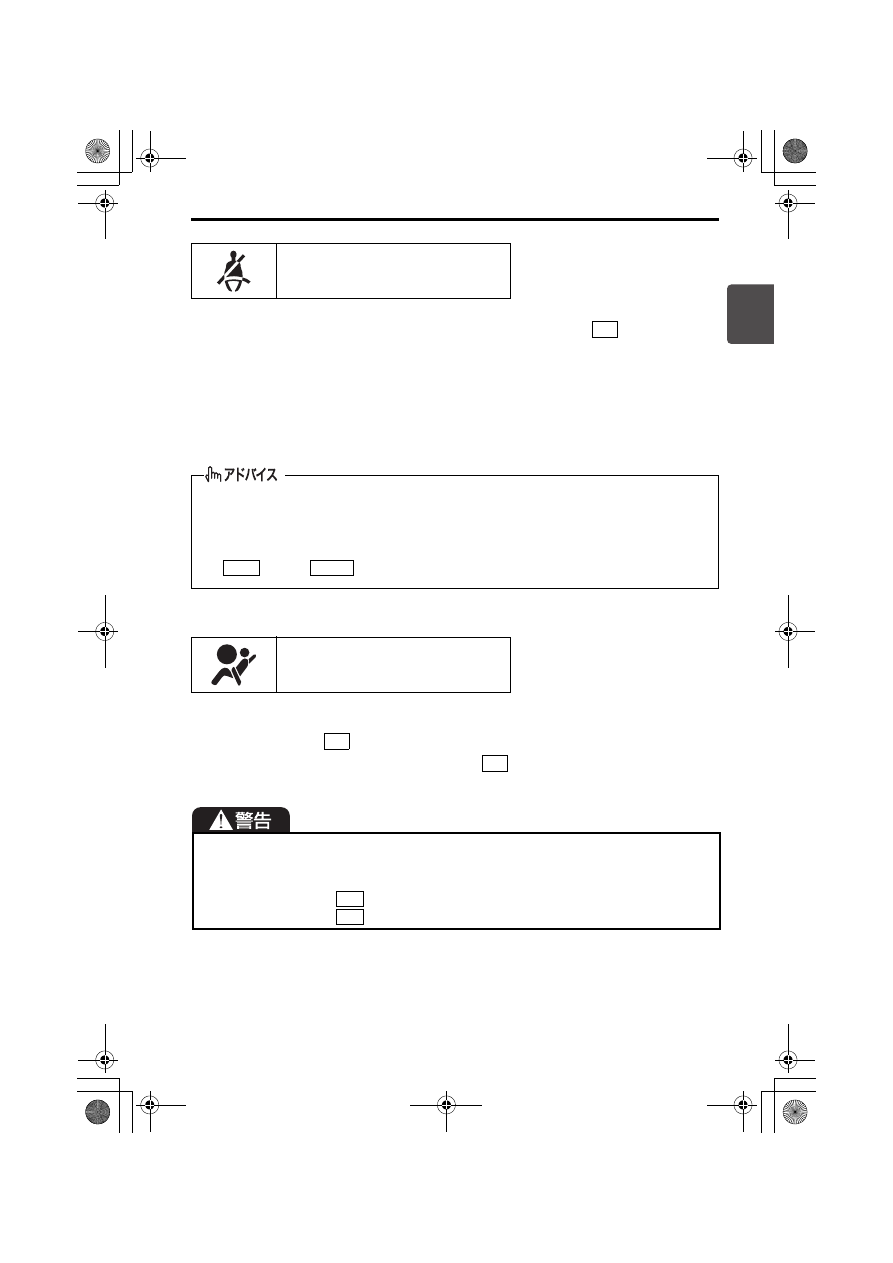

運転者がシートベルトを着用していないと、エンジンスイッチが

 のときに点灯し

ます。
また、エンジンをかけて走行を開始してから、最初に車速が約 15 km/h 以上になった
ときに運転者がシートベルトを着用していない場合、シートベルト警告ブザーが断続的
に鳴るとともに、警告灯が点灯から点滅に切替わります。

運転者がシートベルトを着用しても、点灯または点滅したままのときは、システムの
異常が考えられます。スズキサービス工場で点検を受けてください。

SRSエアバッグ、シートベルトプリテンショナーの電子制御システムに異常があると、
エンジンスイッチが

 のときに点灯します。

システムが正常な場合はエンジンスイッチを

  にしたときに、約 6 秒間点灯した

あと消灯します。

(2)シートベルト警告灯

80J221

運転者がシートベルトを着用すると消灯します。また、警告ブザーが鳴っていると
きは、ブザーも止まります。

警告ブザーは運転者がシートベルトを着用しなくても、約 95 秒間鳴り続けたあとに
止まります。ただし、警告灯は点滅から点灯に切替わったまま、エンジンスイッチ
を

 または

(OFF)にするまで消灯しません。

(3)SRSエアバッグ警告灯

80J111

次のような場合、システムの異常が考えられます。スズキサービス工場で点検を受
けてください。

運転中に点灯

エンジンスイッチを

 にしても点灯しない

エンジンスイッチを

 にしたあと、約6秒間たっても消灯しない

ON

ACC

LOCK

ON

ON

ON
ON

000-取扱説明書.book  23 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告灯・表示灯の見かた

1-24

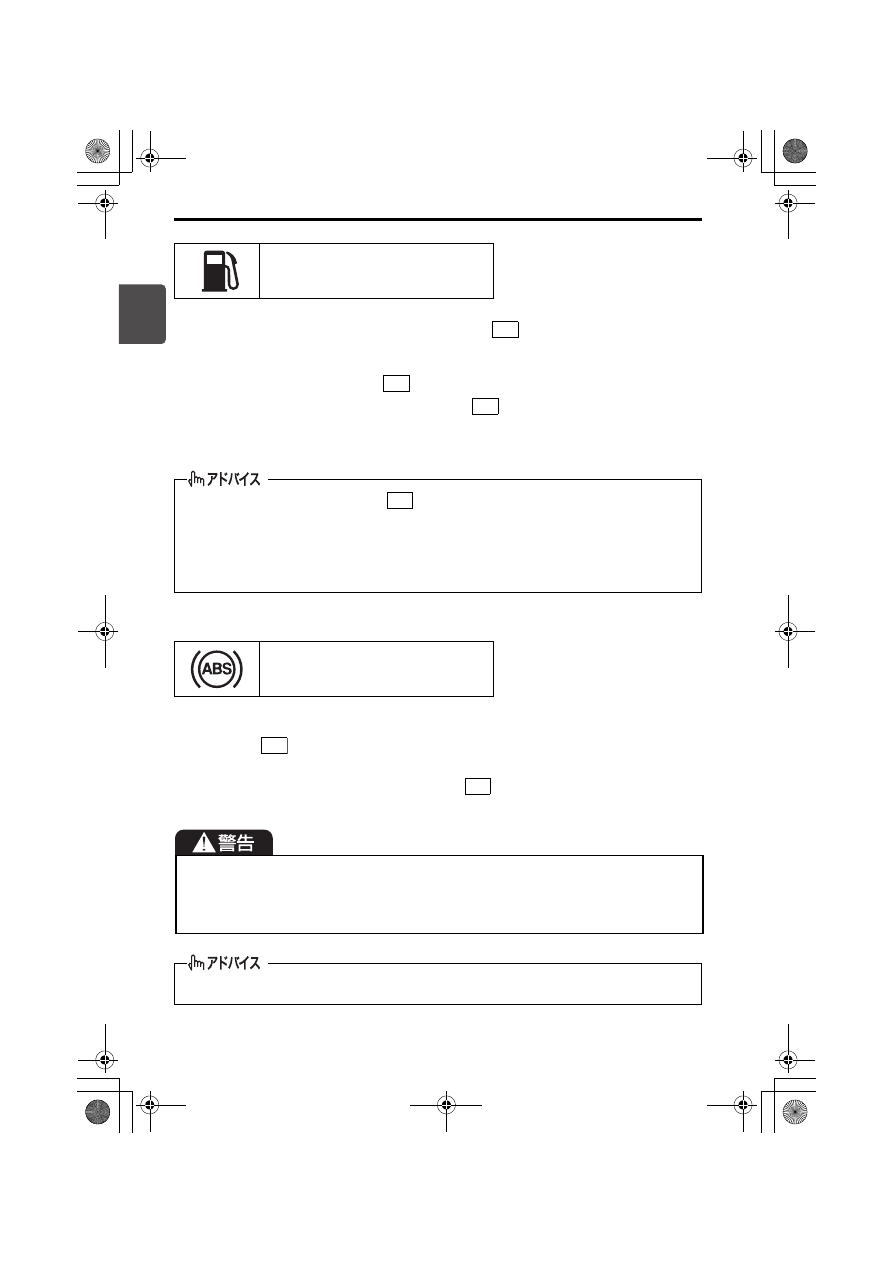

燃料の残量が少なくなると、エンジンスイッチが

  のときに点灯します。すみや

かに給油してください。
・点灯すると、警告ブザーが ポーン と1回鳴ります。また、そのまま給油しないで

いると、エンジンスイッチを

 にするごとに警告ブザーが鳴ります。

システムに異常があると、エンジンスイッチが

 のときに点滅します。スズキサー

ビス工場で点検を受けてください。

→ 3-60ページ(燃料計)

ABS(アンチロックブレーキシステム)の電子制御システムに異常があると、エンジ
ンスイッチが

 のときに点灯します。点灯中はABSが作動しません。スズキサービ

ス工場で点検を受けてください。

システムが正常な場合はエンジンスイッチを

  にしたときに、約 2 秒間点灯した

あと消灯します。

(4)燃料残量警告灯

80J225

給油後は、エンジンスイッチを

  にしてから正しい量を示すまでに、少し時間

がかかります。

坂道やカーブなどではタンク内の燃料が移動するため、早めに点灯することがあり
ます。

走りかたによって、点灯・消灯が繰り返されることがあります。

(5)ABS警告灯

80J127

ABS 警告灯とブレーキ警告灯が同時に点灯したままのときは、ただちに安全な場所
に停車し、スズキ販売店またはスズキ代理店にご連絡ください。ブレーキペダルを
強く踏むと車両が不安定になるおそれがあります。ハンドルをしっかり握り、ブ
レーキペダルを慎重に踏んで徐々にスピードを落とし、停車してください。

点灯中はABSは作動しませんが、通常のブレーキとして使用することができます。

ON

ON

ON

ON

ON

ON

000-取扱説明書.book  24 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/警告灯・表示灯の見かた

1-25

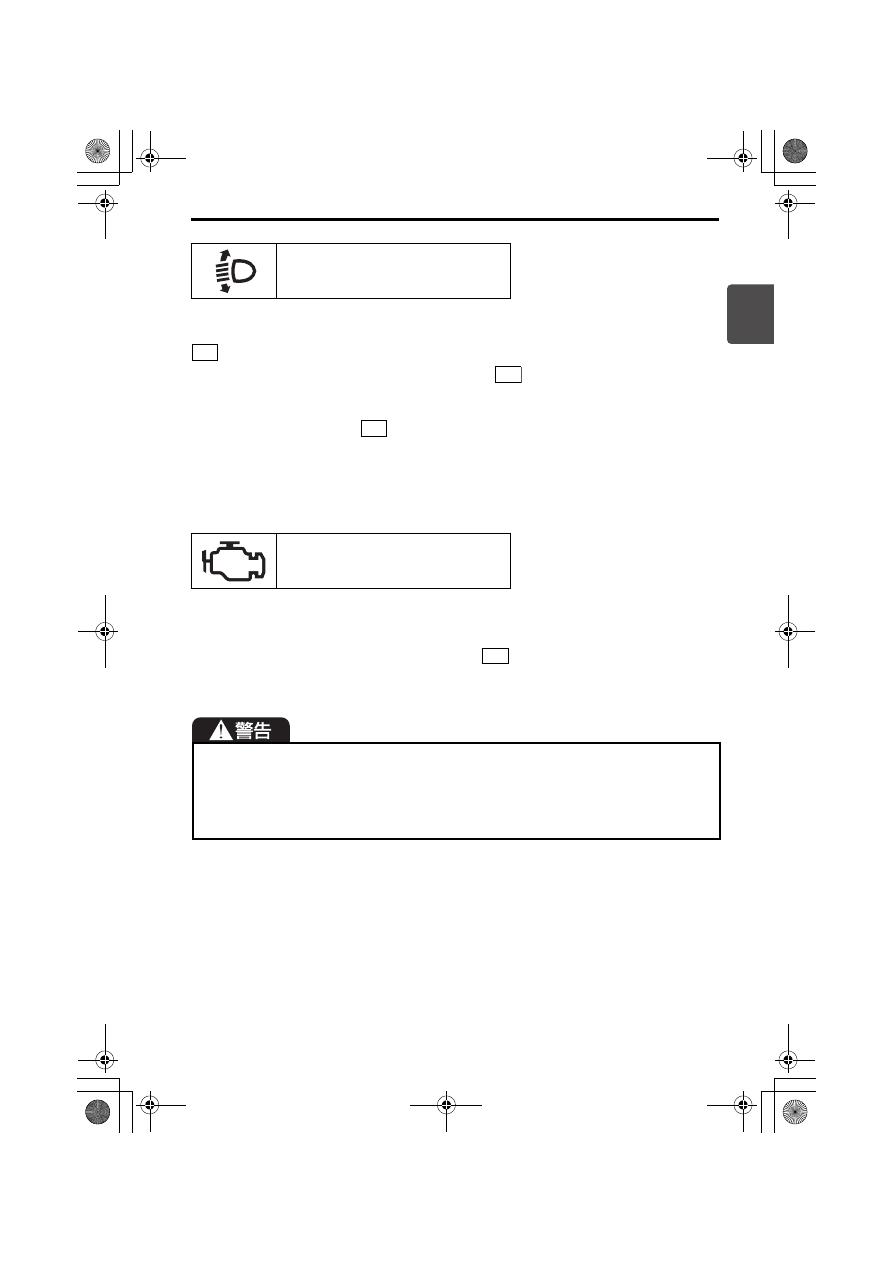

オートレベリング(自動光軸調整)システムに異常があると、エンジンスイッチが

 のときに点灯します。

システムが正常な場合は、エンジンスイッチを

  にしたときに約 2 秒間点灯した

あと消灯します。

走行中に点灯した場合は、安全な場所に停車し、エンジンを止めてください。
再びエンジンスイッチを

 にしたときに、約 2 秒間点灯したあと消灯すれば、そ

のまま使用できます。
消灯せず再び点灯する場合は、システムの異常が考えられます。スズキサービス工場
で点検を受けてください。

エンジンの電子制御システムに異常があると、エンジン回転中に点灯します。

エンジンの失火を検知すると、エンジン回転中に点灯または点滅します。

システムが正常な場合はエンジンスイッチを

  にしたときに点灯し、エンジンが

かかると消灯します。

エンジン回転中に点灯・点滅したときは、スズキサービス工場で点検を受けてください。

(6)オートレベリング警告灯

80J217

(7)エンジン警告灯

80J222

点滅したときは、すみやかに停車しエンジンを止めてください。触媒装置が溶損す
るおそれがありますので、次のことに注意してください。

枯れ草などの燃えやすいものがない安全な場所に停車する

やむをえず走行する場合はアクセルを大きく踏み込む走行をしないで、低速で走行
する

ON

ON

ON

ON

000-取扱説明書.book  25 ページ  2015年8月20日 木曜日 午前10時19分

-------------------------------------------------------------------------------------------------------------------------------------------------------------
