装備の取扱い/エアコン、ヒーター

5-20

74P50360

※リヤデフォッガースイッチについては、5-32ページをお読みください。

エアコンやヒーターからの温風に長時間さらされると、低温やけどのおそれがあり
ます。とくに、お子さま、お年寄り、皮膚の弱い方が乗車される場合や、同乗者が
仮眠される場合には、足元の吹出し口からの温風に長時間さらされないように注意
してください。

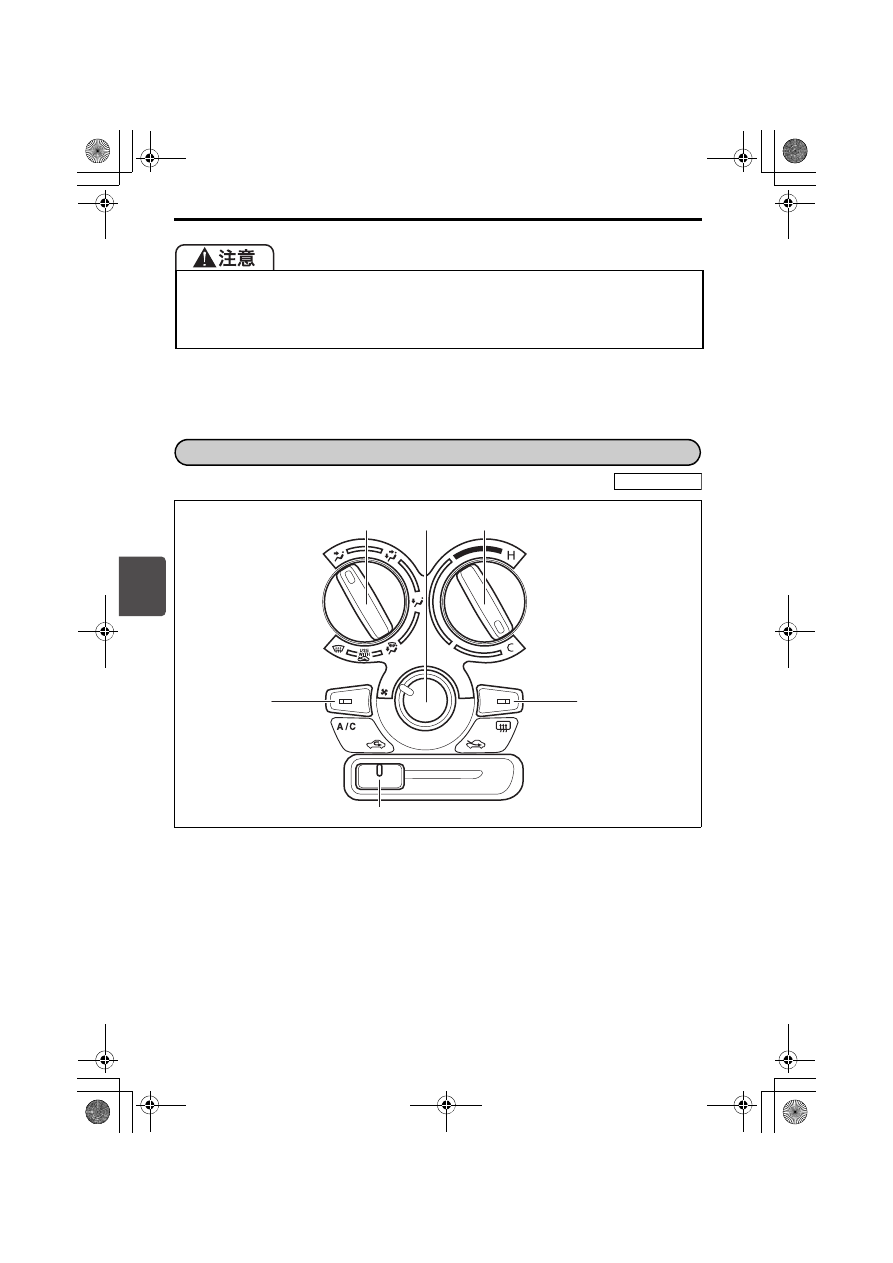

(1) 吹出し口切替えダイヤル

(4) ファン(風量)調節ダイヤル

(2) 内外気切替えレバー

(5) エアコンスイッチ

(3) 温度調節ダイヤル

マニュアルエアコン

タイプ別装備

0

1

2 3

4

(3)

(4)

(1)

(5)

(Ɔ)

(2)

000.book  20 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/エアコン、ヒーター

5-21

各ダイヤル、スイッチ、レバーの使いかた

■ 吹出し口切替えダイヤル

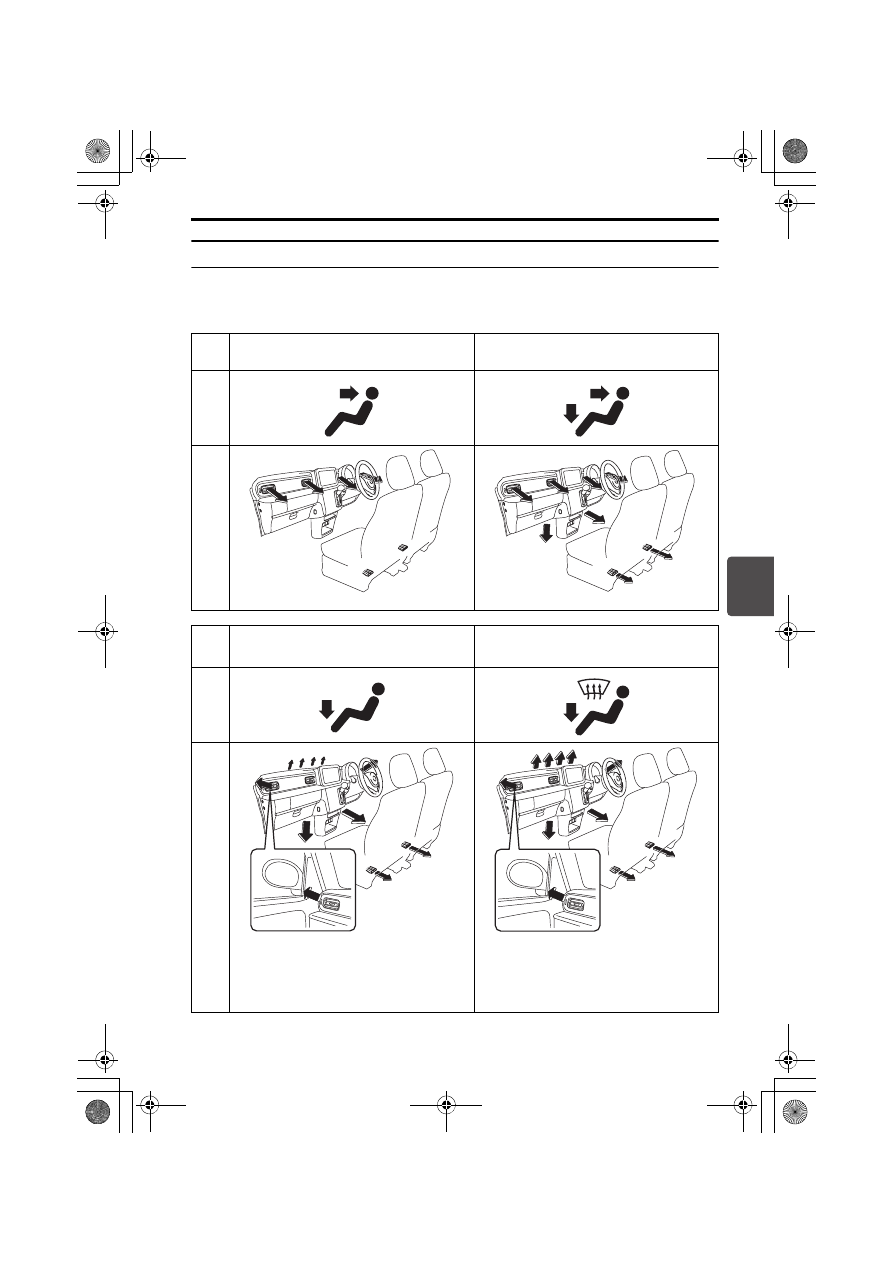

使用目的にあわせて、吹き出し口切替えダイヤルを左右にまわして切り替えます。

※後席足元吹出し口(リヤヒーターダクト)はタイプ別装備です。

上半身に送風したいとき

上半身、足元に送風したいとき

80P0357

80P0358

足元に送風したいとき

足元への送風と窓ガラスのくもりを
取りたいとき

80P0359

サイド吹出し口をドアガラス(運転席・
助手席)のドアミラーに向けて風が直接
当たるように調整してください。

80P0360

サイド吹出し口をドアガラス(運転席・
助手席)のドアミラーに向けて風が直接
当たるように調整してください。

¨Ɔ©

¨Ɔ©

¨Ɔ©

¨Ɔ©

¨Ɔ©

¨Ɔ©

000.book  21 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-22

5

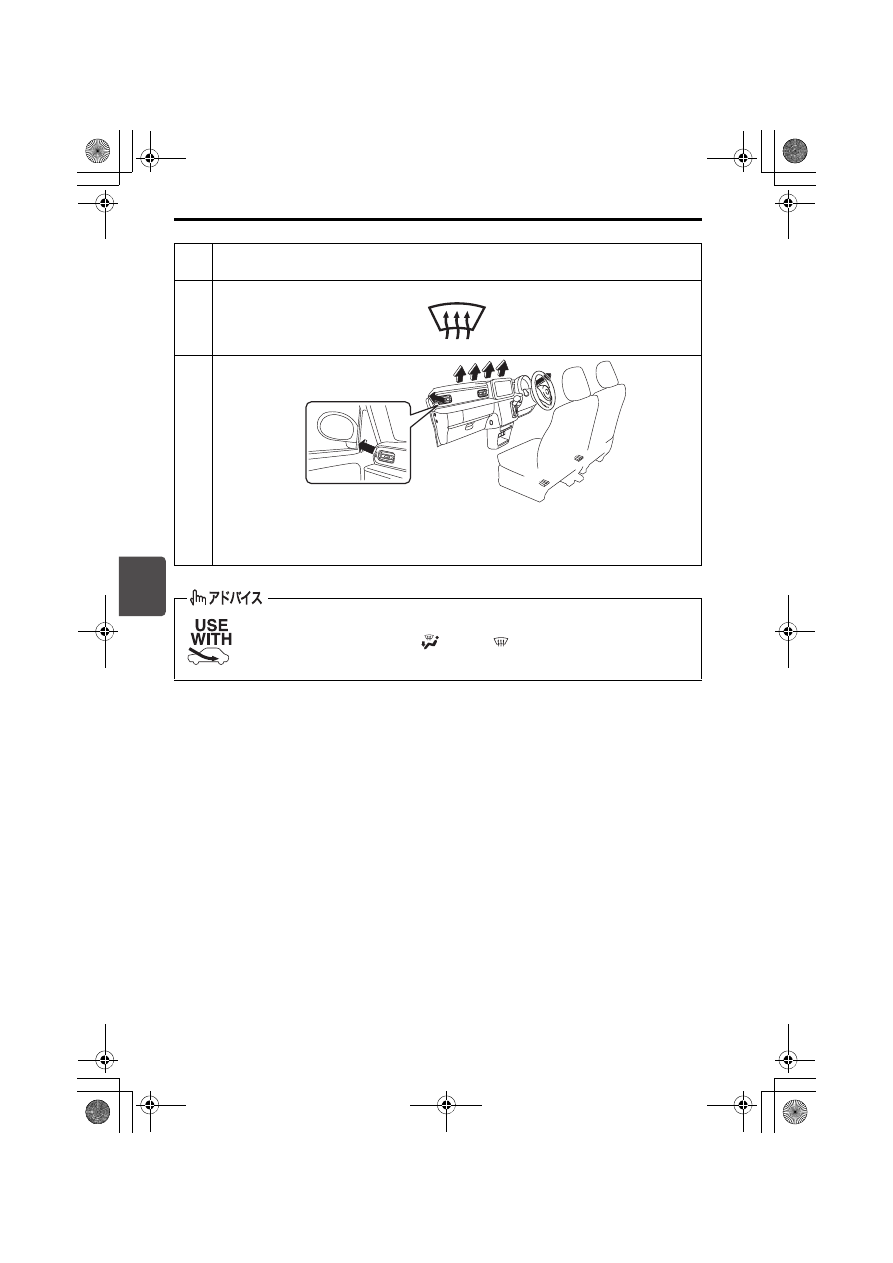

窓ガラスのくもりを取りたいとき

80P0361

サイド吹出し口をドアガラス(運転席・助手席)のドアミラーに向けて風が直
接当たるように調整してください。

このマークは、窓ガラスのくもりを取るためのアドバイスです。
吹出し口切替えダイヤルを

 または

 にして内外気切替えレバーを

外気導入にすると、効果的にくもりを取ることができます。

000.book  22 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-23

5

■ 内外気切替えレバー

内外気切替えレバーを左に操作すると、
内気循環になります。右に操作すると、
外気導入になります。

■ 温度調節ダイヤル

温度調節ダイヤルを時計方向にまわす
と、温度が高くなります。反時計方向に
まわすと、温度が低くなります。

吹出し口切替えダイヤルの位置が

 の

ときに、温度調節ダイヤルを中間の位置
に操作すると、頭寒足熱暖房になります。

足元に温かい風が吹き出し、上半身に
は比較的低い温度の風を吹き出します。

エアコンを作動させると、さらに温度
差のある効果的な頭寒足熱暖房ができ
ます。

■ ファン(風量)調節ダイヤル

ファン(風量)調節ダイヤルをまわす
と、風量が調節できます。

位 置

状 態

外気を導入しています。

通常はこの位置でお使
いください。

外気をしゃ断しています。

トンネル内や渋滞時など
外気が汚れているとき
や、早く冷暖房したいと
きにお使いください。

長時間、内気循環にするとガラスが
くもりやすくなります。

エアコンシステムへの不快な臭いの
吸着・発生を抑えるために、長時間
駐車するときは「外気導入」にして
おくことをおすすめします。

(外気導入)

(内気循環)

ダイヤル位置

風量

停止

弱←→強

長時間の停車や渋滞では、鉛バッテ
リー保護のため風量を弱くしてくださ
い。

頭寒足熱暖房

0

1 2 3 4

000.book  23 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-24

5

■ エアコンスイッチ

エンジンをかけ、ファン(風量)調節ダ
イヤルを停止の位置から時計方向にまわ
し、エアコンスイッチを押します。除湿
された風が吹き出すとともに、スイッチ
内の表示灯が点灯します。
止めるときは、スイッチをもう一度押し
ます。

暖房しているときにエアコンスイッチを
入れると、除湿された温風が吹き出し
て、ここち良い暖房になります。

■ アイドリングストップ中

エンジン自動停止中は送風に切り替わ
り、エコクールで蓄えた冷気を車内に送
ります。
→ 4-71ページ(エコクール)

装置保護のため、エアコンの冷却器
を通る空気の温度が0℃近くまで下が
ると、エアコンが切れます。このた
め、外気温が0℃近くまで下がってい
るときに外気導入にすると、エアコ
ンが作動しません。

エアコンスイッチを入れると、しば
らくの間白い霧が吹き出すことがあ
ります。これはしめった空気が急に
冷やされて発生するもので、異常で
はありません。

除湿暖房

走行を開始して間もないときや渋滞
中は、冷気が十分に蓄えられない場
合があります。また、外気温やエア
コンの設定状態によっては、効果に
差があります。

エンジン自動停止により、冷暖房性能
が十分でなくなった場合は、アイドリ
ングストップシステム OFF スイッチ
を押して、アイドリングストップシス
テムを停止状態にしてください。(エ
ンジンが自動再始動し、冷暖房性能が
復帰します。)
→ 4-69 ページ(アイドリングス

トップシステムOFFスイッチ)

エンジン自動停止中にフロントガラ
ス、運転席・助手席ドアガラスがく
もったときは、アイドリングストップ
システムOFFスイッチを押して、アイ
ドリングストップシステムを停止状
態にし、吹出し口切替えダイヤルをく
もりをとる位置にしてください。
→ 4-69 ページ(アイドリングス

トップシステムOFFスイッチ)

アイドリングストップシステム装備車

000.book  24 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/エアコン、ヒーター

5-25

80P0314

※リヤデフォッガースイッチについては、5-32ページをお読みください。

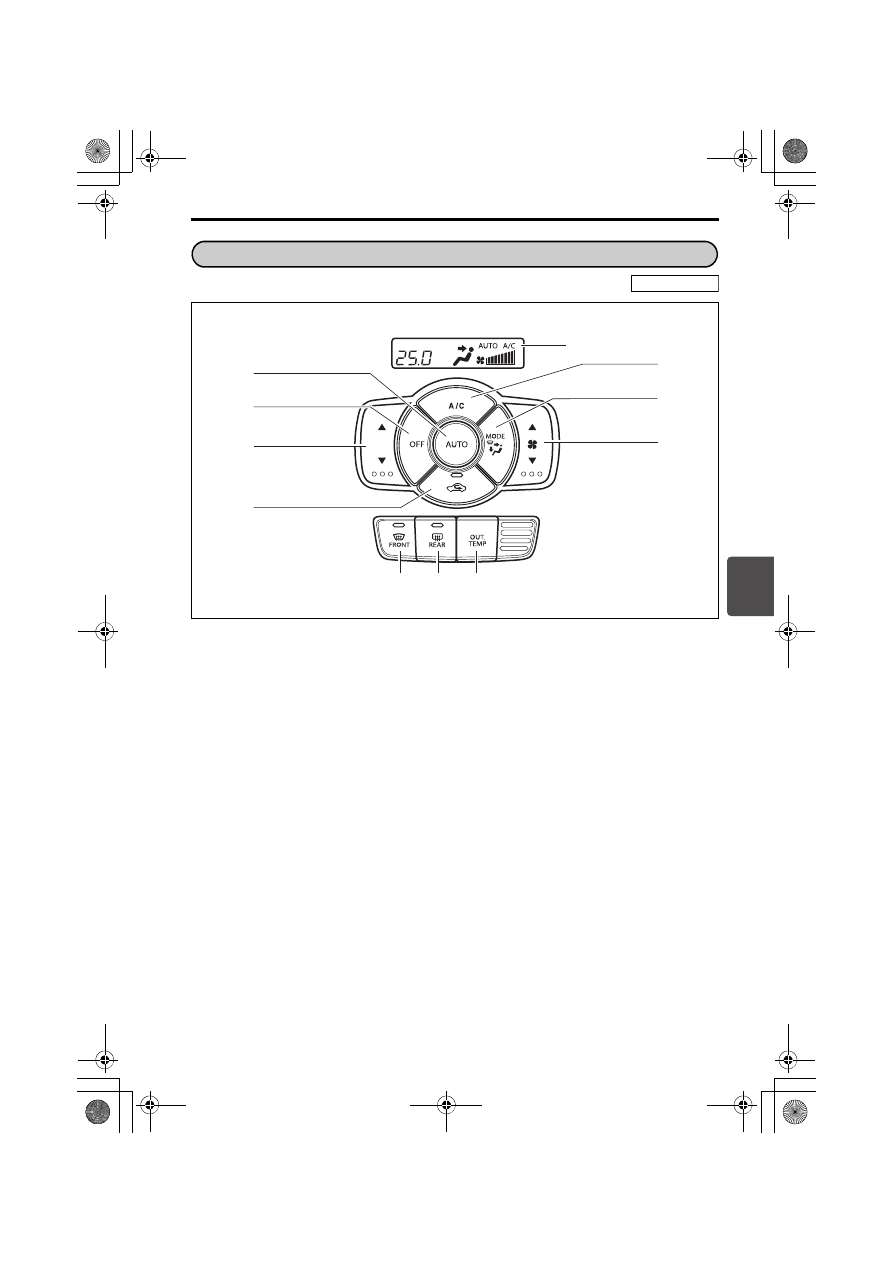

(1) モード(吹出し口)切替えスイッチ

(6) エアコンスイッチ

(2) 内外気切替えスイッチ

(7) 外気温表示スイッチ

(3) オートスイッチ

(8) デフロスタースイッチ

(4) 温度調節スイッチ

(9) OFFスイッチ

(5) ファン(風量)調節スイッチ

オートエアコン

タイプ別装備

ʑɭʃʡʶɮ

(4)

(3)

(1)

(5)

(2)

(Ɔ)

(6)

(9)

(7)

(8)

000.book  25 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-26

5

オートエアコンの使いかた

■ 通常の使いかた(自動で使う

とき)

オートスイッチ(3)を押して温度調節
スイッチ(4)で希望の温度を設定する
と、各機能が自動制御されます。ただ
し、デフロスター位置へは自動で切り替
わりません。
→ 5-29ページ(オートスイッチ)

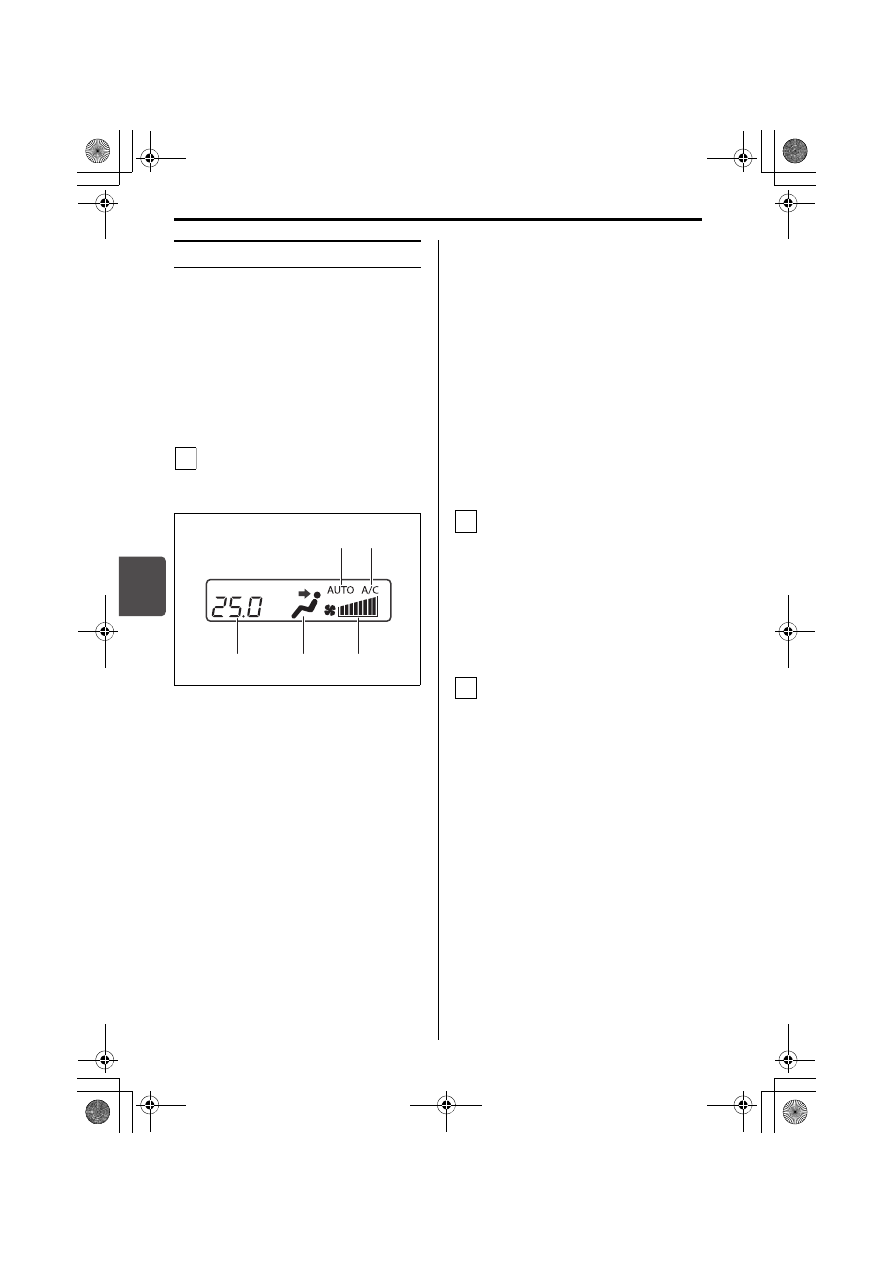

エンジンをかけ、オートスイッチ

(3)を押します。ディスプレイに次

のように表示(代表例)されます。

74P50380

冷房や除湿をしないときは、エア
コンスイッチ(6)を押してエア
コンを止めてください。エンジン
への負荷が軽減され、燃費の向上
につながります。ただし、エアコ
ンを止めると、室内温度を外気温
度以下にはできません。

フロントガラス、運転席・助手席
ドアガラスがくもったときは、デ
フロスタースイッチを押すか、
モード(吹出し口)切替えスイッ
チを押して 「デフロスター / 足
元」位置へ切り替え、サイド吹き
出し口をドアガラス(運転席・助
手席)のドアミラーに向けて風が
直接当たるように調整してくださ
い。
→ 5-28ページ

(モード切替えスイッチ)

→ 5-31ページ

(デフロスタースイッチ)

温度調節スイッチ(4)を操作して
希望温度を設定します。設定温度は
LO、18 ℃~ 32 ℃、HI の間で、0.5
℃間隔で設定できます。

25℃を基準に希望の温度を設定
してください。ただし、外気温に
よっては、希望の設定温度になら
ないことがあります。

作動を停止するときは、OFFスイッ
チ(9)を押します。

(10)風量

(13)設定温度

(11)AUTO表示 (14)吹出し口
(12)A/C表示

1

(12)

(11)

(13)

(14)

(10)

2

3

000.book  26 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-27

5

■ 手動で使うとき

好みにあわせてスイッチを操作してくだ
さい。

AUTO 作動中でも、操作したスイッチ
の機能が優先され、操作したスイッチ
以外は自動制御されます。

すべての作動を AUTO にもどすとき
は、オートスイッチ(3)を押します。

止めるときは、OFFスイッチ(9)を押
します。

■ アイドリングストップ中

エンジン自動停止中は送風に切り替わ
り、風量が調整され、エコクールで蓄え
た冷気を車内に送ります。
→ 4-71ページ(エコクール)

設定を切り替えることで、アイドリン
グストップ中の空調を変更できます。
→ 3-86ページ

(セッティングモード)

エンジンを停止しても設定温度を記
憶しています。

AUTO作動中に、ファン(風量)調節
スイッチ(5)、モード(吹出し口)切
替えスイッチ(1)のいずれかを操作
すると、操作したスイッチの機能が優
先されてAUTO表示が消えます。ただ
し、操作したスイッチ以外は自動制御
となります。

AUTO作動中にデフロスタースイッチ

(8)を押すと、AUTO表示が消えて風

量が増加し、外気導入となってエアコ
ンが作動します。ただし外気温が低い
と、エアコンが作動しないこともあり
ます。

外気温が低くエンジンが冷えている
ときや、外気温が高いときは、冷風
や熱風が吹き出すのを防ぐため、し
ばらくの間、風が少量しか吹き出さ
ないことがあります。

エンジンスイッチが

 のときに、

ディスプレイの AUTO 表示が点滅し
たときは、システムの異常が考えら
れます。スズキサービス工場で点検
を受けてください。

ON

走行を開始して間もないときや渋滞
中は、冷気が十分に蓄えられない場
合があります。また、外気温やエア
コンの設定状態によっては、効果に
差があります。

エンジン自動停止により、冷暖房性能
が十分でなくなった場合は、アイドリ
ングストップシステム OFF スイッチ
を押して、アイドリングストップシス
テムを停止状態にしてください。(エ
ンジンが自動再始動し、冷暖房性能が
復帰します。)
→ 4-69 ページ(アイドリングス

トップシステムOFFスイッチ)

エンジン自動停止中にフロントガラ
ス、運転席・助手席ドアガラスがく
もったときは、デフロスタースイッチ
を押してください。(デフロスタース
イッチを押すとエンジンが自動再始
動し、デフロスターが作動します。)
→ 4-61 ページ(アイドリングス

トップシステム)

→ 5-31ページ

(デフロスタースイッチ)

000.book  27 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/エアコン、ヒーター

5-28

各スイッチの使いかた

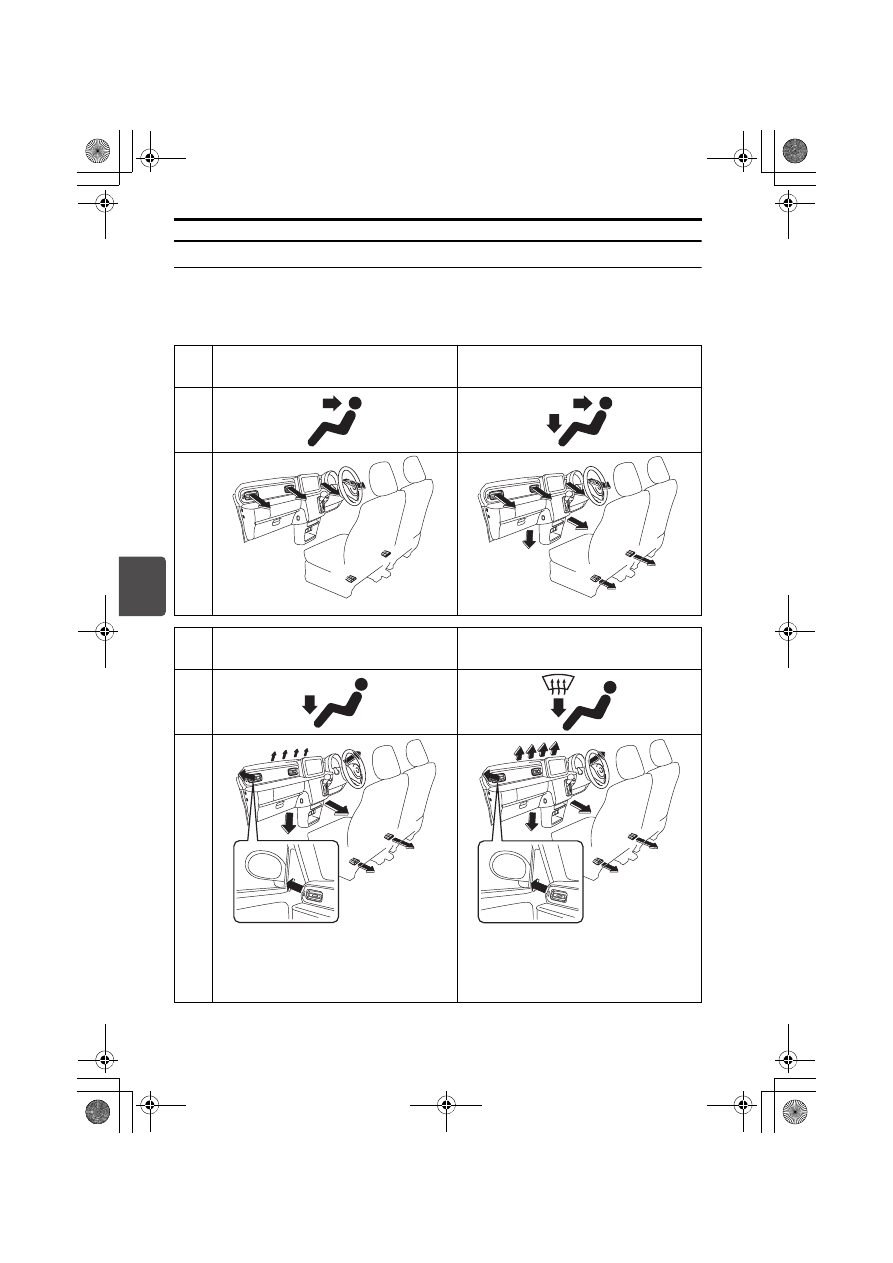

■ モード(吹出し口)切替えスイッチ

モード(吹出し口)切替えスイッチを押すごとに吹出し口が切り替わり、ディスプレイ
の表示も切り替わります。

※後席足元吹出し口(リヤヒーターダクト)はタイプ別装備です。

上半身に送風したいとき

上半身、足元に送風したいとき

80P0357

80P0358

足元に送風したいとき

足元への送風と窓ガラスのくもりを
取りたいとき

80P0359

サイド吹出し口をドアガラス(運転席・
助手席)のドアミラーに向けて風が直接
当たるように調整してください。

80P0360

サイド吹出し口をドアガラス(運転席・
助手席)のドアミラーに向けて風が直接
当たるように調整してください。

¨Ɔ©

¨Ɔ©

¨Ɔ©

¨Ɔ©

¨Ɔ©

¨Ɔ©

000.book  28 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-29

5

■ 内外気切替えスイッチ

内外気切替えスイッチを押すごとに、内
気循環と外気導入が交互に切り替わりま
す。内気循環のときに、スイッチ内の表
示灯が点灯します。

■ オートスイッチ

オートスイッチを押すと、ディスプレイ
に AUTO A/C が表示され、次の機能が
自動制御されます。

吹出し風量の調節

吹出し口の切替え

内気循環/外気導入の切替え

手動で内気循環を選択しているときは、
オートスイッチを押しても内気循環はそ
のままで自動制御されません。内気循環
/外気導入の切替えを自動制御にもどす
には、次のようにします。

内外気切替えスイッチ(2)、また
はデフロスタースイッチ(8)を押
して外気導入に切り替えます。

オートスイッチを押します。

AUTO 作動中、吹出し口切替え表示が

のときに、頭寒足熱暖房になります。

足元に温かい風が吹き出し、上半身に
は比較的低い温度の風が吹き出しま
す。

エアコンを作動させると、さらに温度
差のある効果的な頭寒足熱暖房ができ
ます。

■ 温度調節スイッチ

温度調節スイッチを操作すると、LO、
18 ℃~ 32 ℃、HI の間で設定温度を変更
できます。設定温度はディスプレイに表
示されます。

温度を高くするときは▲、低くすると
きは▼を押します。

連続調節するときは、長押しします。

18 ℃のときにスイッチの▼を押すと、
ディスプレイに LO が表示され、最大
冷房になります。また、32℃のときに
スイッチの▲を押すと、ディスプレイ
に HI が表示され、最大暖房になりま
す。

表示

状態

(外気導入)

外気を導入しています。

通常はこの位置でお使い
ください。

(内気循環)

外気をしゃ断しています。

トンネル内や渋滞時など
外 気 が 汚 れ て い る と き
や、早く冷暖房したいと
きにお使いください。

長時間、内気循環にするとガラスが
くもりやすくなります。

外気と内気の温度差により、外気導
入、内気循環のどちらかに固定され
る場合があります。必要に応じて、
内外気切替えスイッチを押して切り
替えてください。

スイッチ内の表示灯はファンやエア
コンの作動の有無に関係なく、内気
循環のときに点灯します。

エアコンシステムへの不快な臭いの
吸着・発生を抑えるために、長時間
駐車するときは「外気導入」にして
おくことをおすすめします。

¨๡ཌྷᴦ

¨ཟཌྷᴦ

内気循環/外気導入の自動制御

1

2

頭寒足熱暖房

000.book  29 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-30

5

■ ファン(風量)調節スイッチ

ファン(風量)調節スイッチを押すと、
風量が調節できます。風量はディスプレ
イに表示されます。

風量を大きくするときは▲、風量を小
さくするときは▼を押します。

連続調節するときは、長押しします。

ファンを停止するときは、OFF スイッ
チ(9)を押します。

■ エアコンスイッチ

ファン作動中に使用できます。

エアコンスイッチを押すごとに、エア
コン(冷房・除湿機能)の作動と停止
が交互に切り替わり、ディスプレイの
表示も切り替わります。

暖房しているときにエアコンスイッチを
入れると、除湿された温風が吹き出し
て、ここち良い暖房になります。

■ 外気温表示スイッチ

外気温表示スイッチを押すと、ディスプ
レイに約 5 秒間、外気温度が表示されま
す。
表示中にもう一度押すと、表示が消えま
す。

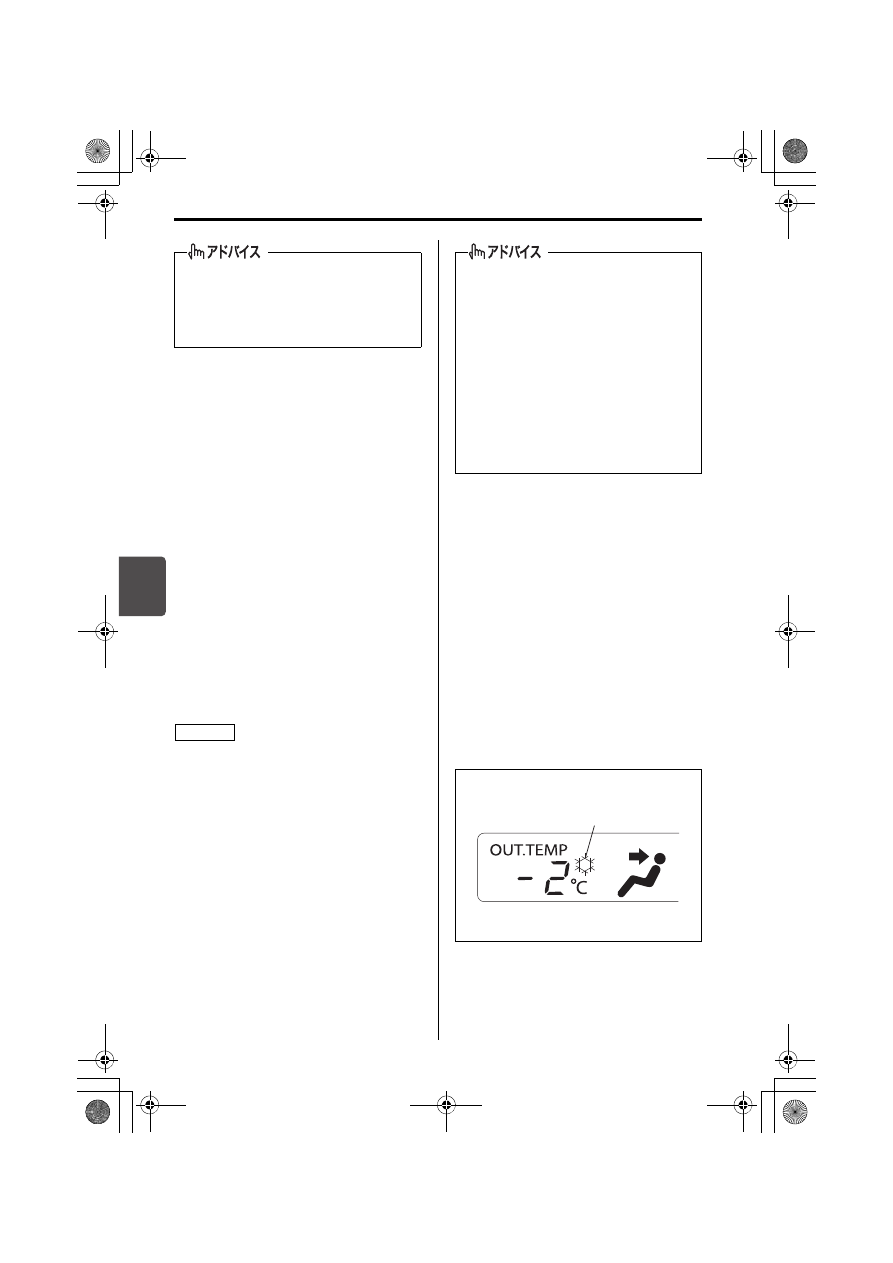

外気温が氷点下近くになると、フリー
ズマーク(雪の結晶マーク)が点灯し
ます。路面が凍結しているおそれがあ
りますので、とくに慎重に運転してく
ださい。
→ 6-14ページ

(雪道を走行するとき)

64P0296

LO

または HI が表示されているとき

は、急に風量が最大となったり、急に
吹出し温度が変化したりする場合があ
りますが、異常ではありません。

除湿暖房

装置保護のため、エアコンの冷却器
を通る空気の温度が0℃近くまで下が
ると、エアコンが切れます。このた
め、外気温度が0℃近くまで下がって
いるとき外気導入にすると、エアコ
ンが作動しません。

エアコンスイッチを入れると、しば
らくの間白い霧が吹き出すことがあ
ります。これはしめった空気が急に
冷やされて発生するもので、異常で
はありません。

(15)フリーズマーク

(15)

図の値は表示例です

000.book  30 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-31

5

■ デフロスタースイッチ

デフロスタースイッチを押すと、自動的
にエアコンが作動し、吹出し口が切り替
わります。同時にスイッチ内の表示灯が
点灯し、ディスプレイの表示も切り替わ
ります。
もう一度押すと、デフロスタースイッチ
を押す前の制御にもどります。(オート
制御の場合、吹出し口や内外気、風量の
状態が変わることがあります)

内気循環になっているときは、外気導
入に切り替わります。

風量が自動的に増加します。ファン
(風量)調節スイッチを操作して、好
みの風量にも調節できます。

エアコンが必要ないときは、エアコン
スイッチを押して停止してください。

■ OFFスイッチ

OFF スイッチを押すと、ファンが停止し
てエアコンも止まります。

フリーズマークの点灯は目安です。気
象状況によっては、フリーズマークが
点灯しなくても路面が凍結している場
合があります。注意して走行してくだ
さい。

外気温はセンサー取り付け部の温度
を表示していますので、実際の外気
温と異なる場合があります。

次の場合は、正しい外気温が表示さ
れなかったり、温度表示の更新が遅
くなったりすることがありますが、
故障ではありません。
・停車時または低速走行時
・外気温が急激に変化したとき(車

庫、トンネルの出入口付近など)

フリーズマークは、外気温を表示し
ていないときにも点灯します。

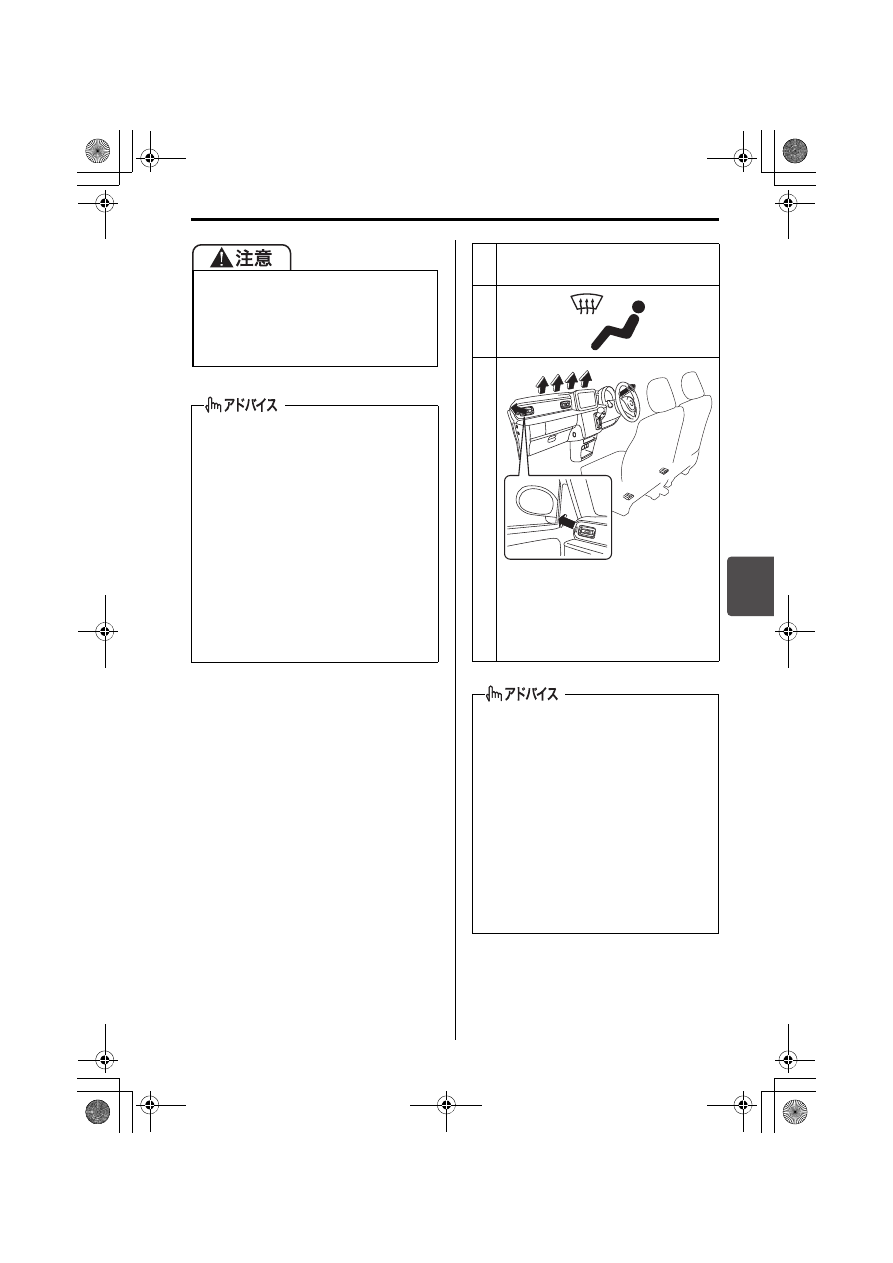

窓ガラスのくもりを取りたいとき

80P0315

サイド吹出し口をドアガラス(運
転席・助手席)のドアミラーに向
けて風が直接当たるように調整し
てください。

内気循環に切り替えると、くもりが
取れにくくなります。

設定温度を低くすると、窓ガラスの
外側に露がつくことがあります。

設定温度を高くすると、早くくもり
が取れます。

外気温が低いときは、エアコンが作
動しないこともあります。

スイッチ内の表示灯は吹出し口がデ
フロスター位置にあると、ファンや
エアコンを停止させた状態でも点灯
します。

000.book  31 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-32

5

ナノイー発生装置機能

「ナノイー」とは、空気中の水分から生
みだされる微粒子です。お肌と同じ弱酸
性で、人に優しいイオンです。快適な室
内を保つのに役立ちます。

※「nanoe」、「ナノイー」および

「nanoe」マークは、パナソニック株
式会社の商標です。

「ナノイー」発生装置は、運転席側の
サイド吹出し口の奥に設置されていま
す。

ファンの作動と連動して、運転席側の
サイド吹出し口から「ナノイー」が放
出されます。

「ナノイー」作動時は、微量のオゾン
が発生し、かすかに臭うことがありま
すが、森林など、自然界に存在する程
度の量なので、人体に影響はありませ
ん。

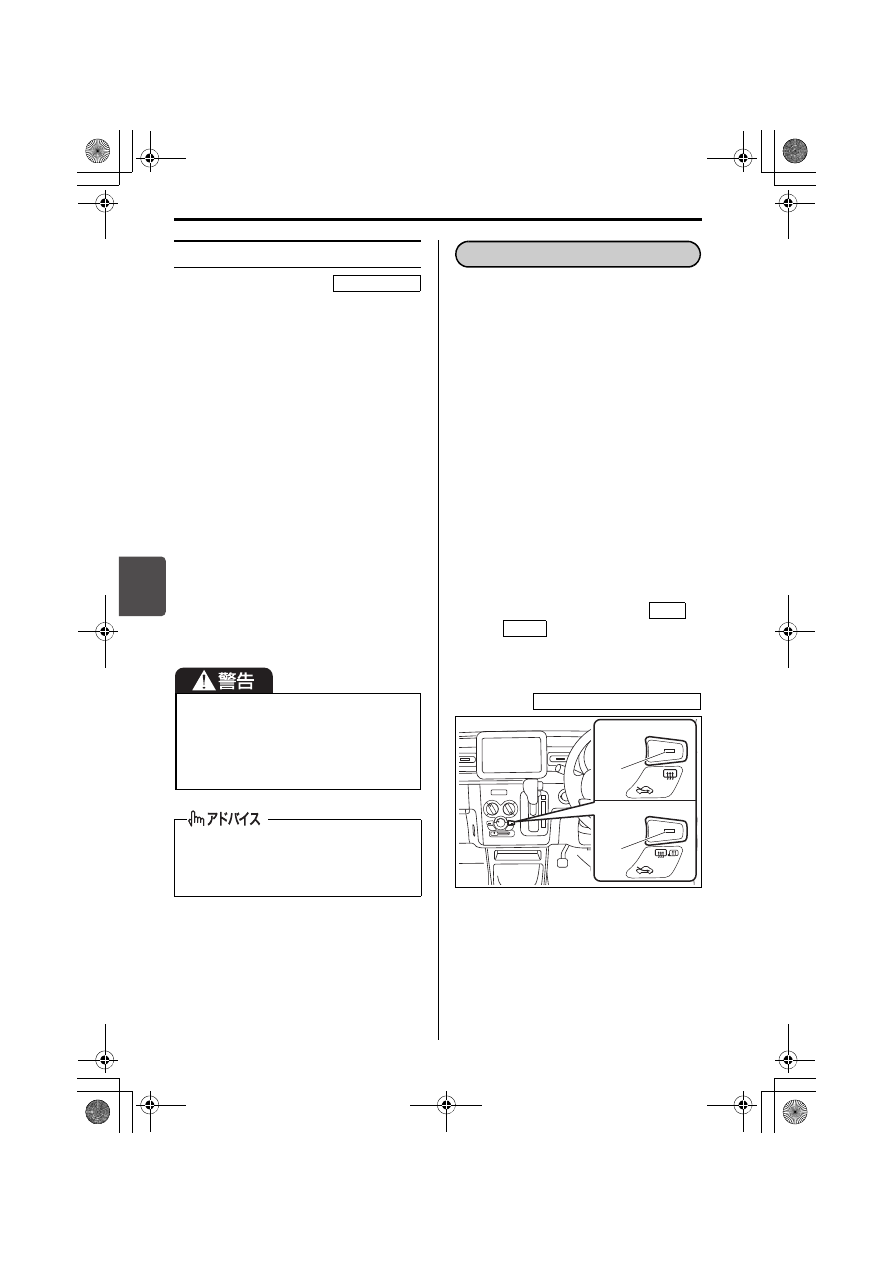

エンジン回転中、またはアイドリングス
トップシステムによるエンジンの自動停
止中に使用でき、バックドアガラスの内
側のくもりを取ります。
ドアミラーヒーター装備車では、同時に
ドアミラーも暖められ、ミラーについた
くもりを取ります。
→ 4-61ページ

(アイドリングストップシステム)

→ 3-27ページ

(ドアミラーヒータースイッチ)

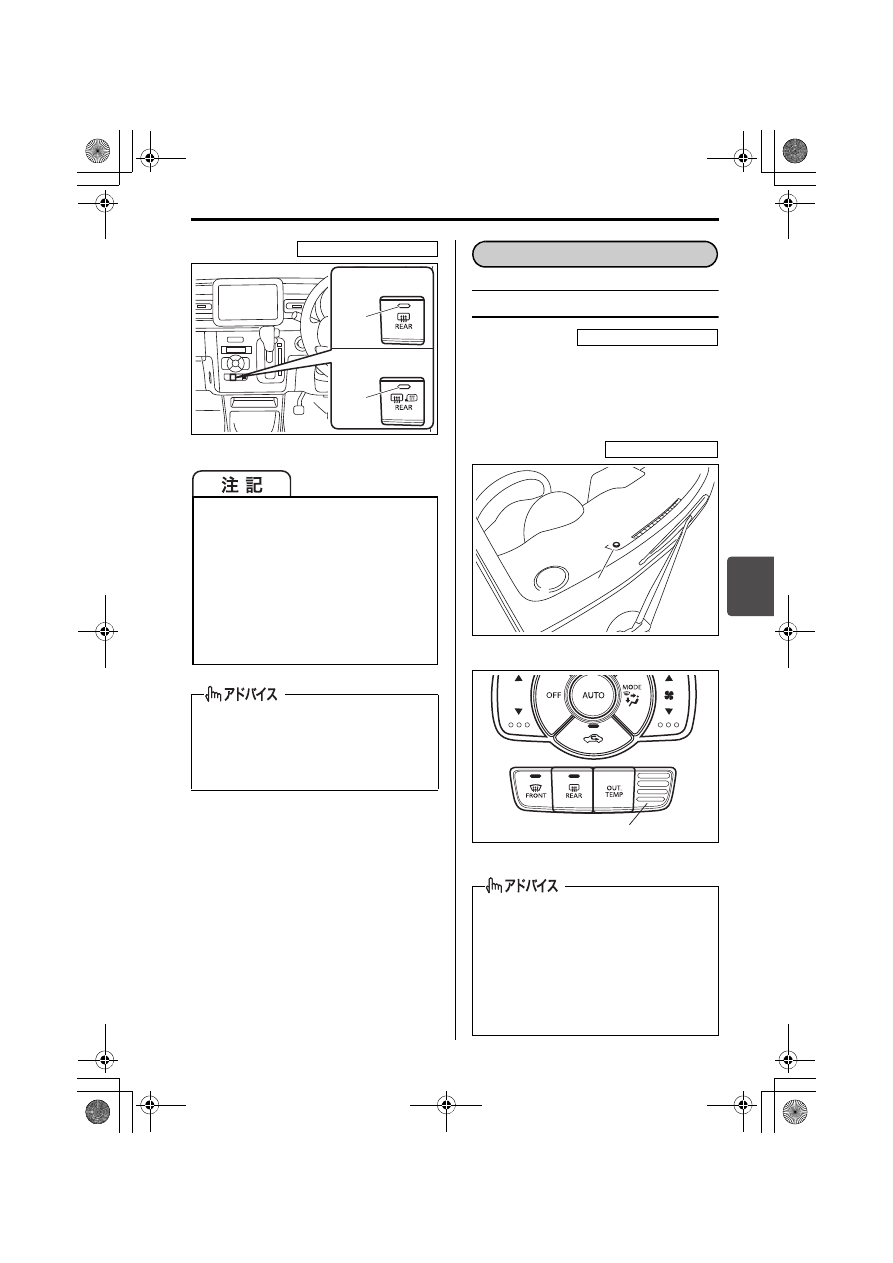

スイッチを押すとバックドアガラスが
暖 め ら れ て、ス イ ッ チ 内 の 表 示 灯
(1)が点灯します。
もう一度押すとスイッチが切れます。

約 15 分連続で使用すると、自動的に
スイッチが切れます。

使用中にエンジンスイッチを

たは

(OFF)にすると、エン

ジンを再始動しても自動的にスイッチ
は入りません。

80P0316

「ナノイー」発生装置は高電圧の部品
を含むため、分解・修理はしないでく
ださい。修理が必要な場合は、スズキ
販売店またはスズキ代理店にご相談く
ださい。

車内の環境(温度・湿度)・風量・風
向きによっては「ナノイー」の効果が
十分に得られない場合があります。

タイプ別装備

リヤデフォッガースイッチ

ACC

LOCK

マニュアルエアコン装備車

(1)

(1)

ʓɬʩʳ˂ʜ˂ʉ˂
᫿ᚽ϶᡾

ʓɬʩʳ˂ʜ˂ʉ˂
ᚽ϶᡾

000.book  32 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-33

5

80P0317

温度感知装置

オートエアコンは、日射センサー(1)、
室温センサー(2)、外気温センサーなど
によって周囲の状況を感知し、自動制御
しています。

80P0110

64P50240

鉛バッテリー保護のため、くもりが
取れたらすみやかにスイッチを切っ
て く だ さ い。ま た、雪 を 溶 か し た
り、雨水を乾燥させたりする目的で
使用しないでください。

バックドアガラスの室内側をふくと
きは、熱線や端子を傷つけないよう
に、水を含ませたやわらかい布で熱
線に沿ってふいてください。

エンジン停止中はスイッチが入りませ
ん。(アイドリングストップシステム
装備車のエンジンの自動停止中を除
く)

オートエアコン装備車

(1)

(1)

ʓɬʩʳ˂ʜ˂ʉ˂
᫿ᚽ϶᡾

ʓɬʩʳ˂ʜ˂ʉ˂
ᚽ϶᡾

日射センサーの上や周囲にものを置い
たり、ガラスクリーナーなどを吹きか
けたままにしたりしないでください。
また、室温センサーにシールなどを
貼って、ふさがないでください。セン
サー感度が低下し、正常に自動制御さ
れなくなります。

エアコンの上手な使いかた

オートエアコン装備車

インパネ運転席側

(1)

(2)

000.book  33 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-34

5

エアコンガスを充填するときは

エアコンガスは、必ず冷媒 HFC134a
(R134a)を使用してください。

エアコンガスを充填するときは、スズ
キ販売店またはスズキ代理店にご相談
ください。

地球環境を守るため、エアコンガスを
大気中に放出しないでください。エア
コンの修理や廃車時の処理は、スズキ
販売店またはスズキ代理店にご相談く
ださい。

冷房性能が低下してきたと感じた場合
は、スズキサービス工場で点検を受け
てください。

長期間使用しないときは

月に 1 回程度はエアコンを作動させ、エ
アコン装置の各部にエアコンガスを循環
させてください。エアコンガスには各部
の潤滑に必要なオイルが含まれています
ので油ぎれを防ぐことにより性能を維持
します。

炎天下に駐車したときは

長時間、炎天下に駐車すると、室内が高
温になります。ドアや窓を開けて室内を
換気しながら、冷房をしてください。

エアフィルターを清掃、交換
するときは

エアコンを快適に使用するために、エア
フィルターを取り付けています。エア
フィルターは定期的に清掃、交換してく
ださい。

地域

清掃時期

の目安

交換時期

の目安

寒冷地、粉じ
んの多い地域

5,000 km
ごと、または
6か月

ごと

車検ごと

上記以外の
地域

10,000 km
ごと、または
12か月

ごと

車検ごと

エアフィルターを清掃または交換の
際は、車内部品を破損するおそれがあ
りますので、スズキ販売店またはスズ
キ代理店での清掃/交換(有料)をお
すすめします。

新しいエアフィルターはスズキ販売
店またはスズキ代理店でご購入くだ
さい。

000.book  34 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-35

5

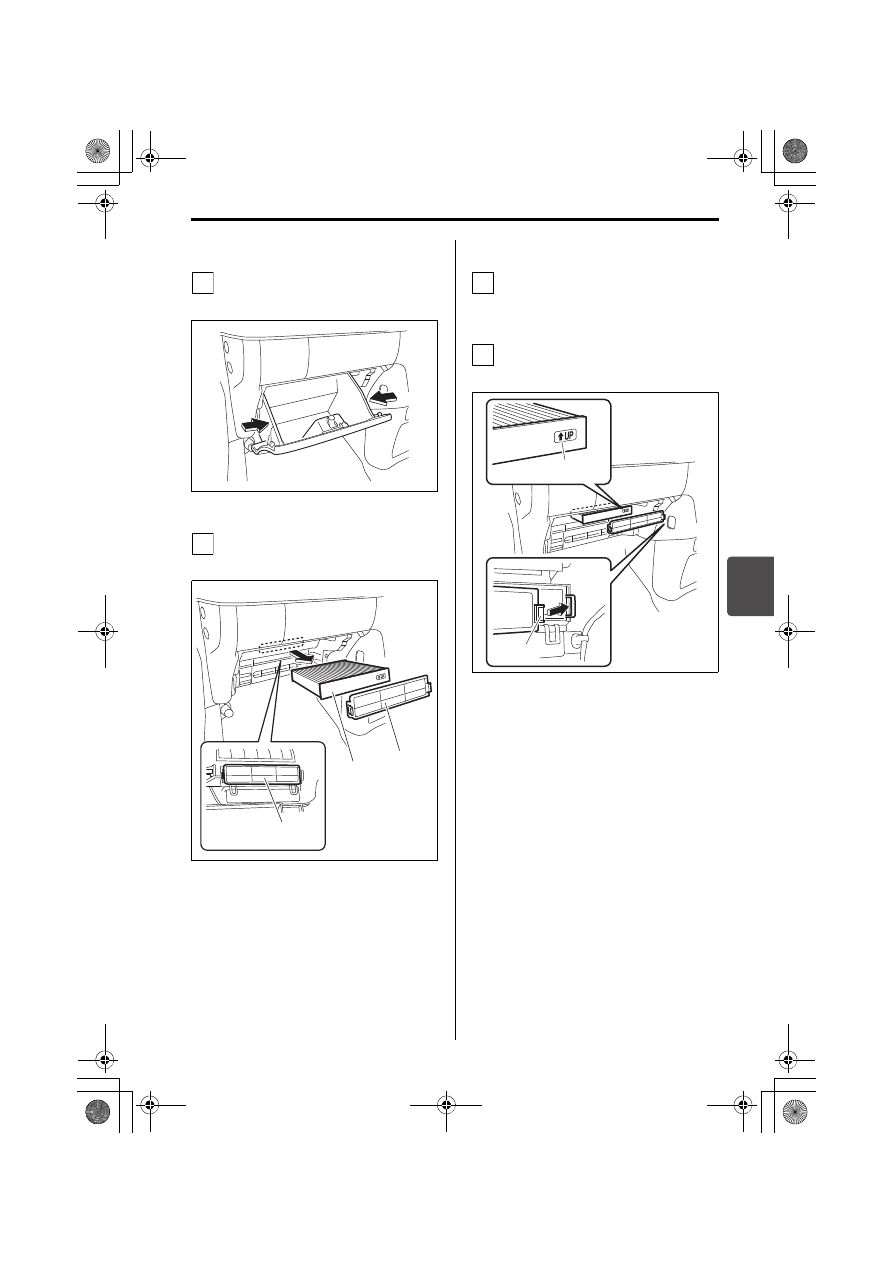

■ エアフィルターの取り外し

グローブボックスの側面を矢印の方
向に押し込み、取り外します。

80P0209

ホルダー(1)を外し、エアフィル
ター(2)を取り出します。

80P0226

■ エアフィルターの取り付け

エアフィルターは、取り付け方向
マーク(1)の矢印を上向きにして
挿入します。

ホルダー右側のつめ(2)をケース
側にひっかけてから取り付けます。

80P0227

1

2

(1)

(1)

(2)

1

2

(1)

(2)

000.book  35 ページ  2015年8月27日 木曜日 午後4時7分

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     16      17      18      19     ..
