Suzuki Jimny Sierra (2002 year). Instruction japanese - part 13





191

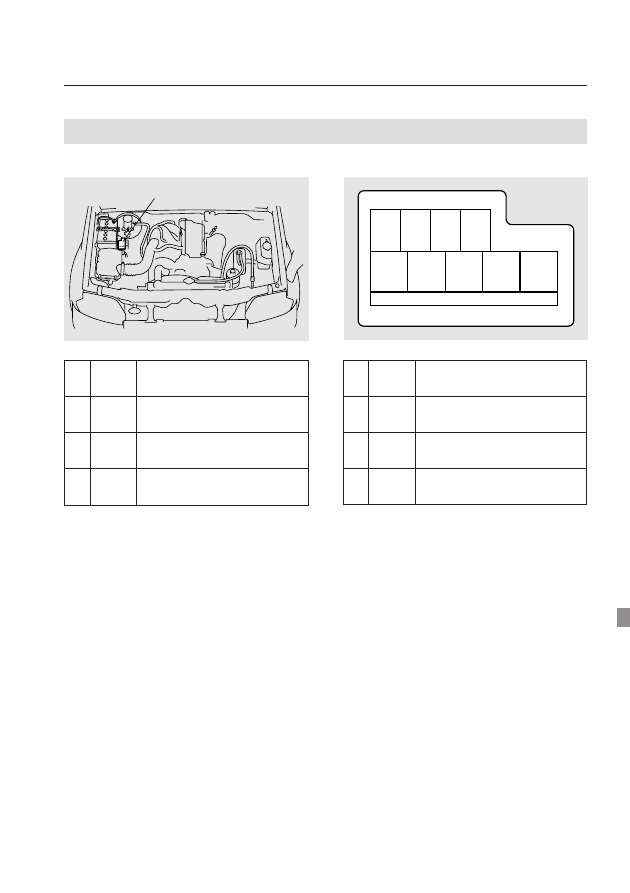

■ エンジンルーム内のヒューズボックス

15A

15A

15A

15A

エアコン

燃料噴射

ヘッドライト(右)

ヘッドライト(左)



60A

60A

50A

80A

照明回路

点火装置

ABS

すべての電気回路

エンジンルーム内のヒューズボックス

-------------------------------------------------------------------------------------------------------------------------------------------------------------

192

7. 万一のとき

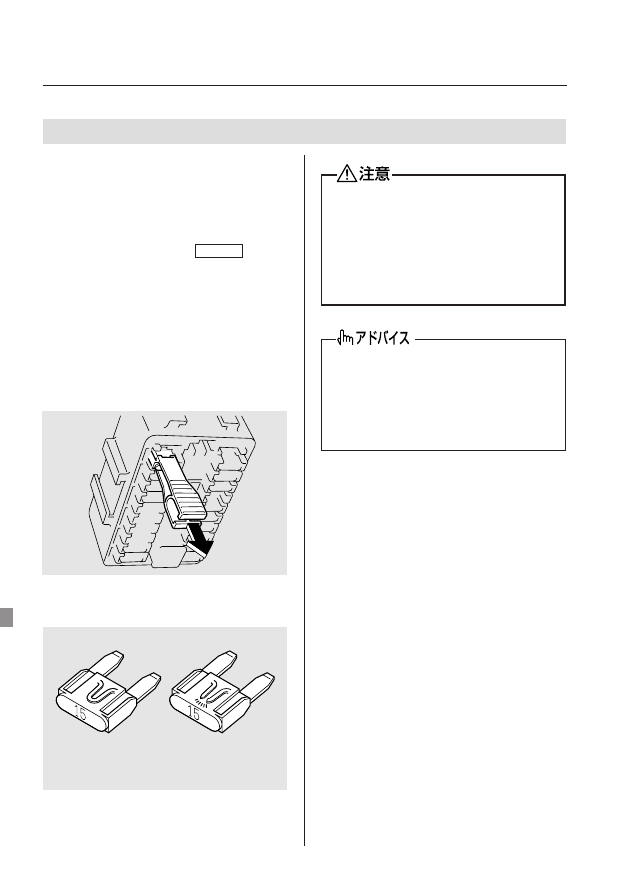

ヒューズを交換するとき

ヒューズの点検と交換

ヒューズ、ヒューズ抜きについては、ス
ズキ販売店またはスズキ代理店でご購入
ください。             

点検のしかた

z

エンジンスイッチを  LOCK   にしま
す。               

x

ヒューズボックスのカバーを外しま
す。               

c

故障の状況から点検すべきヒューズを
ヒ ュ ー ズ ボ ッ ク ス の 表 で 確 認 し 、
ヒューズ抜きをヒューズに差し込んで
引き抜き、ヒューズが切れていないか
点検します。           

v

切れているときは同じ容量のヒューズ
と交換します。          

正常なヒューズ

切れたヒューズ

¡

ヒューズは同じサイズで同じ容量
のものと交換してください。サイ
ズの違うヒューズ、容量の大きい
ヒューズ、針金、銀紙などと交換
すると、配線などが焼損する原因
となります。         

¡

交換したヒューズがすぐに切れる
ときは、電気系統の故障が考えら
れます。           
スズキサービス工場で点検を受け
てください。         

-------------------------------------------------------------------------------------------------------------------------------------------------------------

193

ランプや方向指示器を点灯または点滅さ
せて、電球切れの点検をしてください。

電球が切れているときは、同じワット数
で同じ口金形状の電球と交換します。 
各ランプに使用している電球のワット数
は、サービスデータ(199ページ)をご
らんください。           

ランプの電球を交換するとき

¡

ヘッドライトの電球は、油脂類が
付着していない、きれいな手袋を
はめて扱ってください。    
ヘッドライトの電球は使用時に高
温になるため、素手で扱うと油な
どが付着して電球の寿命が短くな
ります。           

¡

ハロゲンランプの電球を扱うとき
は、破損させないようにとくに慎
重に扱ってください。     
電球の内部に高圧ガスが封入され
ていますので、割れてガラスが飛
散するときにけがをするおそれが
あります。          

7. 万一のとき

電球の点検

電球を交換するときは

¡

ブレーキランプは他の人に見ても
らうか、壁などを利用して点検し
てください。         

¡

メーターパネル内の方向指示表示
灯の点滅が異常に速くなったとき
は、方向指示器の電球切れが考え
られます。          

¡

ヘッドライト・ブレーキランプな
どのランプは、雨天走行や洗車な
どの使用条件によりレンズ内面が
一時的にくもることがあります。
これはランプ内部と外気の温度差
によるもので、雨天時などに窓ガ
ラスがくもるのと同様の現象であ
り、機能上の問題はありません。
ただし、レンズ内面に大粒の水滴
がついているときやランプ内に水
がたまっているときは、スズキ販
売店またはスズキ代理店にご相談
ください。          

-------------------------------------------------------------------------------------------------------------------------------------------------------------

194

7. 万一のとき

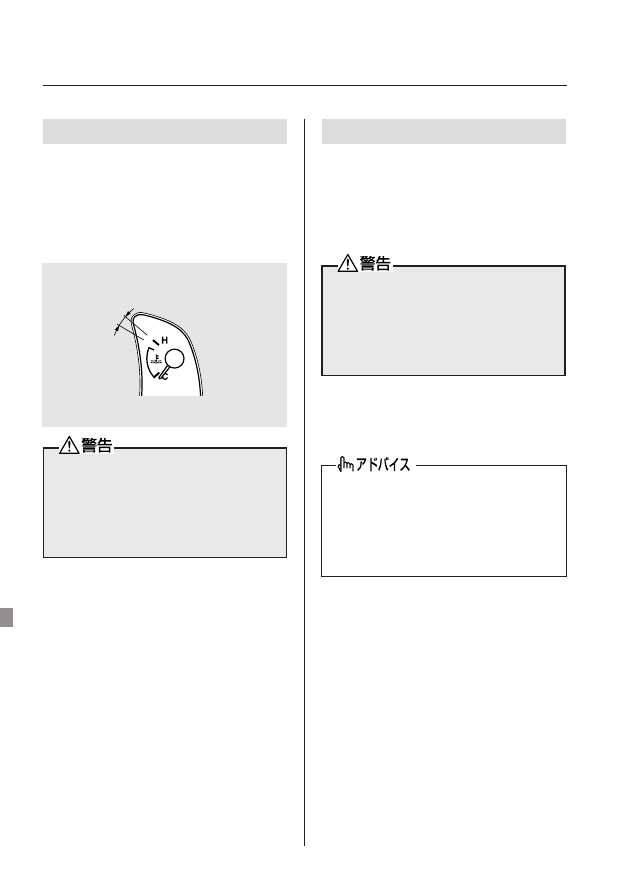

次のようなときは、オーバーヒートです。

¡

水温計の指針がオーバーヒート範囲に
入ったとき            

¡

エンジンルームから蒸気が立ちのぼっ
ているとき            

¡

冷却ファンが作動していないとき
や、水温計の指針が下がらないと
きは、ただちにエンジンを止め、
スズキサービス工場にご連絡くだ
さい。            

オ−バーヒートしたとき

オーバーヒート範囲

z

車を安全な場所に止めます。    

x

エンジンをかけたままでボンネットを
開けてエンジンルーム内の風通しをよ
くします。            

c

冷却ファンの作動を確認し、水温計の
指針が下がるのを待ってエンジンを止
めます。             

オーバーヒートとは

オーバーヒートしたときは

¡

エンジンルームから蒸気が立ちの
ぼっているときは、ボンネットを
開けないでください。     
蒸気や熱湯が吹き出してやけどを
するおそれがあります。    

¡

エンジンルームから蒸気が立ちの
ぼっているときは、ボンネットを
開けないでください。     
蒸気や熱湯が吹き出してやけどを
するおそれがあります。    

-------------------------------------------------------------------------------------------------------------------------------------------------------------

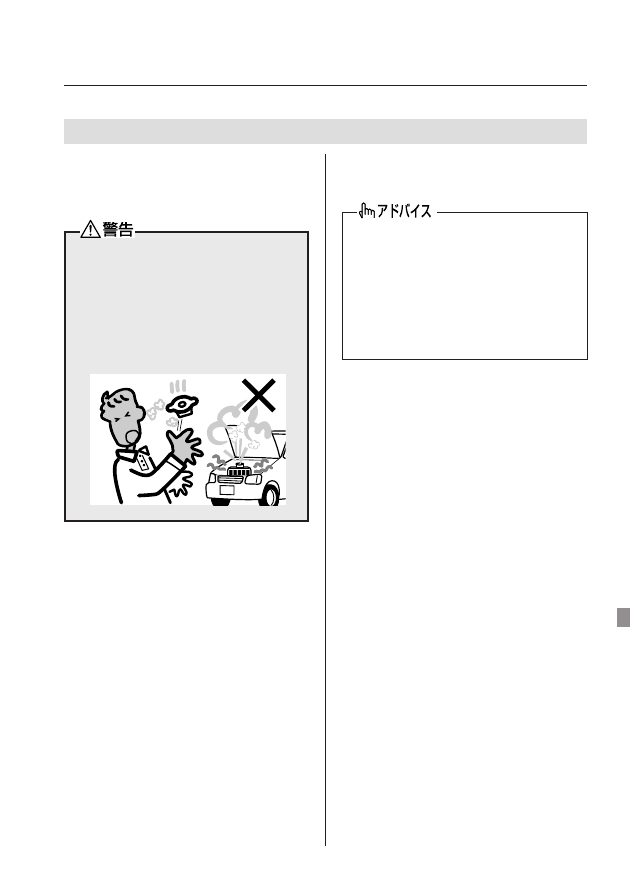

195

              
            

¡

冷却水がなく水だけを補給したと
きはできるだけ早くスズキサービ
ス工場で不凍液(クーラント)濃
度の点検を受けてください。  

¡

水漏れなどの異常があるときはス
ズキサービス工場にご連絡くださ
い。             

b

冷却水の水量が不足しているときは補
給します。            

v

エンジンが十分冷えてから、冷却水の
水量、ホースなどからの水漏れを点検
します。             

¡

ラジエーターキャップを外すとき
は、エンジンの温度が十分に下が
ってから外してください。   
エンジンが熱いときは冷却水に圧
力がかかっているため、蒸気や熱
湯が吹き出してやけどをするおそ
れがあります。        

-------------------------------------------------------------------------------------------------------------------------------------------------------------

196

7. 万一のとき

事故が起きたとき

処置のしかた

z

事故の続発を防ぐため、他の交通のさ
またげにならないような安全な場所に
車を移動させ、エンジンを止めます。

x

負傷者がいる場合は、医師、救急車な
どが到着するまでの間、応急手当を行
います。             
この場合、とくに頭部に傷などがある
ときは、そのままの姿勢で動かさない
ようにしますが、後続事故の心配があ
るときは安全な場所に移動させます。

¡

外傷がなくても医師の診断を受け
ましょう。後になってから後遺症
が出るおそれがあります。   

c

事故が発生した場所、状況、負傷者や
負傷の程度などを警察官に報告し、指
示を受けます。          

v

相手方、事故の状況をメモします。 

b

ご購入された販売店や保険会社へ連絡
します。             

-------------------------------------------------------------------------------------------------------------------------------------------------------------

197

燃料

エンジンオイル

トランス

ミッション

オイル

トランスファー

オイル

デファレンシャル

オイル

冷却水

ウォッシャー液

ブレーキ液

パワーステアリング

オイル

サービスデータ

デ         ー         タ

項         目

使用燃料

タンク容量

グレード

規定量

グレード

規定量

グレード

規定量

グレード

規定量

グレード

規定量

グレード

タンク容量

グレード

グレード

※油脂類などの交換時期は、メンテナンスノートをごらんください。       
※指定外のATF、ブレーキ液、パワーステアリングオイルは絶対に入れないでください。
                                   

オイル交換時

オイル、オイルフィ

ルター同時交換時

MT車

AT車

MT車

AT車

フロント

リヤ

無鉛レギュラーガソリン

40 L

スズキエクスターオイル  5W-20(SJ)、10W-30(SH/CD)、5W-30(SG/CD)

外気温に応じたオイルのご使用方法については、冬期に入る前

の準備(161ページ)のエンジンオイルの表をご参照ください。

3.8 L

4.0 L

スズキ 4輪ギヤオイル 75W-90(GL-4)

スズキ ATF( 2384K)

1.3 L

3.7 L

スズキ4輪ギヤオイル 75W-90 (GL-4)

0.8 L

スズキ4輪スーパーギヤオイル  80W-90 (GL-5)

1.35 L

1.5 L

スズキクーラント

5.2 L

スズキウインドーウォッシャーフルード

2 L

スズキブレーキフルード (DOT-3)(JIS・BF-3)

スズキATオイル (5D06)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

198

サービスデータ

スパーク

プラグ

バッテリー

アイドリング

回転速度(回転数)

ブレーキ

ペダル

クラッチ

ペダル

パーキングブレーキレバー

Vベルト

ハンドル

タイヤ

MT車

AT車

発電機側

エアコン

コンプレッサー側

新品時

再張時

新品時

再張時

NGK: IFR5E11( 1.0∼ 1.1 mm)

55B24R-MF

700± 50 rpm

       750±50 rpm

1∼8 mm

65 mm以上〔踏み込み力 300 N (従来単位:31kgf)〕

10∼20 mm

54 mm以上(クラッチが切れたとき)

6∼ 8 ノッチ〔操作力 200 N (従来単位:20 kgf)〕

3∼ 4 mm

4.5∼ 5.5 mm

7∼ 9 mm

9∼ 11 mm

0∼30 mm(ホイール外周)

5,000 km走行ごと

タイプ

(電極のすき間)

タイプ

回転速度

(回転数)

遊び

床面とのすき間

遊び

床面とのすき間

引きしろ

たわみ量

〔100N(従来

単位:10kgf)

で押したとき〕

遊び

ローテーション時期

デ         ー         タ

項         目

発電機側

エアコン
コンプ
レッサー側

-------------------------------------------------------------------------------------------------------------------------------------------------------------

199

後   輪

180 kPa (1.8 kgf/cm

2

)

前   輪

160 kPa (1.6 kgf/cm

2

)

■ 電球の容量

■ タイヤの空気圧

■ ホイールのサイズ

適 合 ホ イ ー ル

■ タイヤチェーン

容   量

60/55 W

55 W

5 W

21 W

5 W

18 W

名               称

制動灯/尾灯(車体取付け)

制動灯(リヤバンパー取付け)

後退灯

番号灯

前席室内灯

荷室室内灯

容   量

21/5 W

21 W

10 W

5 W

8 W

5 W

タ イ ヤ

205/70R15  95Q

リ ム サ イ ズ

15× 5 1/2JJ

オ フ セ ッ ト

5 mm

取 付 ピ ッ チ 円 直 径

( PCD)

139.7 mm

名               称

ヘッドライト

フォグランプ

車幅灯

方向指示器(前面)

方向指示器(側面)

方向指示器(後面)

指 定 タ イ ヤ チ ェ ー ン

形     式

スチール製

くさり形

ス ズ キ 品 番

99000-99072-005

タイヤサイズ

205/70R15  95Q

タ イ ヤ サ イ ズ

205/70R15  95Q

( )内は従来単位

JIS表 示

45102A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

200

サービスデータ

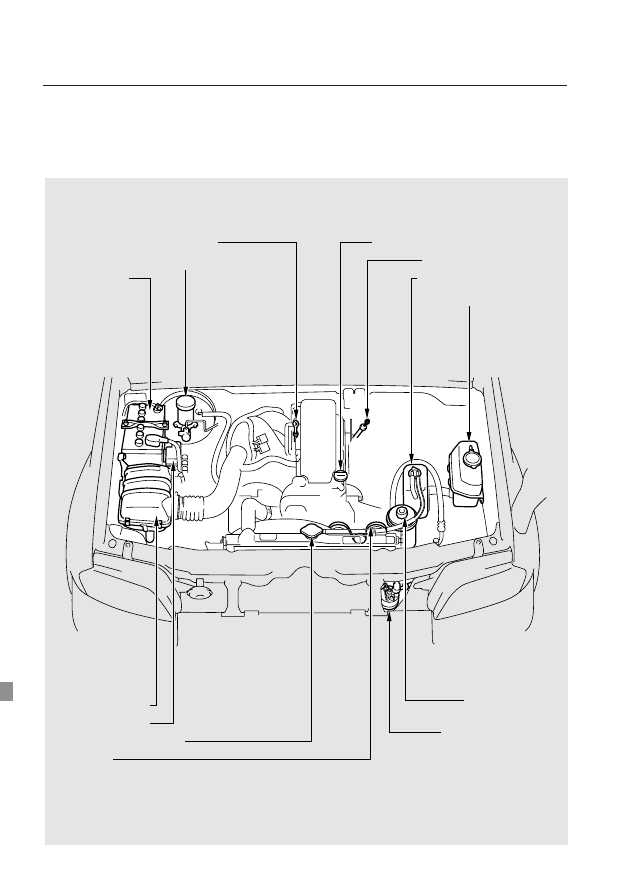

■ エンジンルームをのぞいて

太字は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをごらんくだ
さい。

エンジンオイルフィラーキャップ

ATオイルレベルゲージ

冷却水リザーバータンク

ウォッシャータンク

エンジンオイルレベルゲージ

ブレーキフルードリザーバータンク

バッテリー

エアクリーナー

メインヒューズ

ラジエーターキャップ

Vベルト

パワステオイル

リザーバータンク

エアコンレシーバー

ドライヤー

(エアコン冷媒サイトグラス)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

201

さくいん

Rポジション警告ブザー …… 25、129
アルミホイール
 タイヤ交換 ……………………… 175
 タイヤチェーン ………………… 168
 手入れ …………………………… 157
アンテナ …………………………… 144

ウインドー
 ウインドーロックスイッチ …… 76
 フロントウインドーガラスの手入れ … 156
 バックウインドーガラスの手入れ … 158
 パワーウインドー ………………… 74
ウェアインジケーター

………… 160

ウォークインペダル ………………… 84
ウォッシャー液 …………………… 197
ウォッシャースイッチ

………… 108

エアコン、ヒーター ……………… 136
ABS

(アンチロックブレーキシステム)

 警告灯 ……………………… 66、104
 装置 ………………………………… 65
SRSエアバッグシステム …… 31、53
エンジンオイル … 33、103、161、197
エンジン回転計(タコメーター)… 98
エンジンキー ………………………… 68
エンジン警告灯 …………………… 103
エンジンスイッチ ………………… 112
エンジンのかけかた ……………… 114
エンジンフード(ボンネット) …… 78
エンジンブレーキ …………………… 18
エンジンルームをのぞいて …… 200
エンジンをかける前に

………… 111

エンスト …………………………… 183

-------------------------------------------------------------------------------------------------------------------------------------------------------------

202

さくいん

オイル(エンジンオイル) … 33、103、161、197
オーディオ ………………………… 143
オートマチック車(運転) ……… 121
オートマチック車(セレクトレバー)… 118
オーバードライブ(O/D)スイッチ
 OFF表示灯 ……………… 102、121
 下り坂走行 ……………………… 126
 装置 ……………………………… 121
オーバーヒート …………………… 194
お子さまを乗せるとき

…………… 13

オドメーター(積算距離計) ……… 97

外気導入(エアコン) …………… 140
外装のお手入れ …………………… 154
格納機能付きドアミラー ………… 92
各部の開閉 …………………………… 68
各部の調節 …………………………… 81
カセットテープ(取扱い) ……… 143
ガソリン(燃料)……………… 11、197
仮眠するときは ……………………… 22
寒冷時の取扱い …………………… 161

キー(エンジンキー) ……………… 68
キーインターロック ………… 25、128
キースイッ チ(エンジ ンスイッチ)… 112
キー抜き忘れ警告ブザー … 68、113
キーナンバー ………………………… 68
キーレスエントリー ………………… 72
キックダウン ………………… 24、126
給油 …………………………… 11、197

空気圧 ……………………………… 199
区間距離計(トリップメーター)… 97
くもり取り(デフロスター) …… 136
くも り取り(リ ヤデフ ォッ ガー )… 110
クラッチスタートシステム …… 114
クリープ現象 ………… 24、123、128
車のお手入れ ……………………… 154
グローブボックス ………………… 146

警告灯の見かた …………………… 100
警告ブザー
 Rポジション警告ブザー … 25、129
 キー抜き忘れ警告ブザー … 68、113
 ライト消し忘れ警告ブザー … 106
経済運転 …………………………… 133
携帯電話 ……………………………… 36
けん引 ……………………………… 184

-------------------------------------------------------------------------------------------------------------------------------------------------------------

203

工具 ………………………………… 172
後席シート …………………………… 85
後席シートへの乗り降り ………… 84
故障したとき ……………………… 181

サービスデータ …………………… 197
サイドアンダーミラー

…………… 94

サンバイザー ……………………… 147

シート ………………………………… 81
シートアンダートレー

………… 150

シートスライドレバー

…………… 82

シートベルト ………………………… 40
シートベルト警告灯 ……………… 102
シガーライター …………………… 148
事故が起きたとき ………………… 196
室内装備 …………………………… 145
室内灯 ……………………………… 145
シフトロック ………………… 24、120
ジャッキ(格納場所) …………… 172
ジャッキア ップ(パン クしたとき)… 177
ジャッキア ップ(タイ ヤチェーン)… 169

集中ドアロ ック(パワ ードアロック)… 73
充電警告灯 ………………………… 103
樹脂塗装部品の手入れ

………… 157

出発の前に ……………………………… 8
ジュニアシート ……… 14、32、47、57
助手席ウォークイン ………………… 84

水温計 ………………………………… 98
スイッチの使いかた ……………… 106
スタック(立ち往生) ……………… 21
スピードメーター(速度計) ……… 97
スペアタイヤ ……………………… 173

積算距離計(オドメーター) ……… 97
セレクトレバー
 位置表示灯 ……………………… 101
 操作 ……………………………… 118
洗車のしかた ……………………… 154
前照灯(ヘッドライト) ………… 106
前席シート …………………………… 81

走行中の注意 ………………………… 17
速度計(スピードメーター) ……… 97
速度範囲(オートマチック車) … 120
速度範囲(マニュアル車) ……… 117

-------------------------------------------------------------------------------------------------------------------------------------------------------------

204

さくいん

タイトコーナーブレーキング現象 … 28
タイヤ
 空気圧 …………………………… 199
 交換したあとは ………………… 180
 交換するときは ………………… 160
 交換の準備 ……………………… 175
 チェーン ………………… 168、199
 ホイールサイズ ………………… 199
 ローテーション ………………… 159
タコメーター(エンジン回転計)… 98
立ち往生(スタック) ……………… 21
暖機運転 …………………… 114、133

チェーン(タイヤチェーン ) … 168、199
チェンジレバー …………………… 117
チケットホルダー(サンバイザー)… 147
チャイルドシート ……… 14、32、47、57
チャイルドシート固定機構(シートベルト) … 46
駐車するときは ……………… 22、166

停止表示板 …………………… 37、182
デフロスター(エアコン) ……… 136
電球
 電球切れの点検(警告灯) …… 105
 電球の交換(ランプ類) ……… 193
 ワット数(ランプ類) ………… 199
点検 ……………………………… 8、111

ドア …………………………………… 69
ドアミラー …………………………… 92
凍結防止剤 ………………… 154、166
凍結路 ……………………………… 165
渡河走行 ……………………………… 30
トランスファーレバーの操作 … 130
トリップメーター(区間距離計)… 97

-------------------------------------------------------------------------------------------------------------------------------------------------------------

205

内気循環(エアコン) …………… 140
内装のお手入れ …………………… 158

荷室サイドボックス ……………… 151
日常点検 ………………………… 8、111

燃料 …………………………… 11、197
燃料計 ………………………………… 99
燃料タンク容量 …………………… 197
燃料補給口 …………………………… 80

パーキングブレーキ
 寒冷時の取扱い ………………… 166
 操作 ……………………………… 116
 ブレーキ警告灯 ………………… 102
パートタイム4WD ………………… 27
灰皿 ………………………………… 149
ハイドロプレーニング現象 ……… 19
はさみ込み防止機構 ………………… 76
発炎筒 ……………………………… 181
バックミラー(ルームミラー) …… 91
バッテリーあがり ………………… 187
バニティミラー(サンバイザー)… 147
パワーウインドー …………………… 74
パワードアロック …………………… 73
パンク(タイヤ交換) …………… 175

-------------------------------------------------------------------------------------------------------------------------------------------------------------

206

さくいん

ヘッドライト(前照灯) ………… 106
ヘッドライト上向き表示灯 …… 101
ヘッドレスト
 後席 ………………………………… 86
 前席 ………………………………… 83
ベビーシート ………… 14、32、47、57

ホイールサイズ …………………… 199
防眩式ルームミラー ………………… 91
方向指示器スイッチ ……………… 107
方向指示器表示灯 ………………… 101
ホーンスイッチ …………………… 110
ボンネット …………………………… 78

マニュアル車(チェンジ レバー)…… 117
万一のとき ………………………… 171

ミラー
 サイドアンダーミラー ………… 94
 ドアミラー ………………………… 92
 ルームミラー ……………………… 91

メーターの見かた …………………… 96

ヒーター(エアコン) …………… 136
ヒーター付きドアミラー ………… 94
非常点滅灯スイッチ ……………… 107
必読 ……………………………………… 7
ヒューズ …………………………… 190
表示灯の見かた …………………… 100
日よけ(サンバイザー) ………… 147

ブースターケーブル ……………… 187
フォグランプスイッチ

………… 110

フットレスト ……………………… 150
フューエルキャップ ………………… 80
フューエルリッド …………………… 80
フルフラットシート ………………… 90
ブレーキ
 ブレーキ液 ……………………… 197
 ブレーキ警告灯 ………………… 102
 ブレーキ倍力装置 … 17、112、186
 ブレーキペダル ………………… 198
フロアコンソールトレー ……… 150
フロアコンソールボックス …… 149
フロントシート ……………………… 81

-------------------------------------------------------------------------------------------------------------------------------------------------------------
