Subaru WRX (2019 year). Manual - part 12





(184,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

!

Sonar Audible Alarm

The Reverse Automatic Braking system is
equipped with a function that emits a
warning sound when the system operates.
The function can be activated or deacti-
vated. Select “On” to set the warning
sound to active. Select “Off” to set the
warning sound to inactive.

!

Default Settings

Select “Yes” to use the menu screen to
restore customized settings to the factory
default settings. Select “No” to return to the
previous screen without restoring to the
factory default settings.

Multi-function display (color
LCD)

WARNING

Always pay adequate attention to
safe driving when operating the
multi-function display while the ve-
hicle is in motion. When operation of
the multi-function display is disturb-
ing your awareness and ability to
concentrate on driving, stop the
vehicle in a safe place before per-
forming operations on the screen.
Also, do not concentrate on the
display while driving. Doing so may
cause you to look away from the
road and could result in an accident.

The multi-function display has the follow-
ing functions.

Description

Page

Displays useful messages,
such as warning information,
etc.

3-46

Displays basic screens (e.g.
fuel consumption screen, etc.)

3-47

Sets and adjusts maintenance
notification

3-58

Registers driving history

3-60

Sets and customizes car op-
eration

3-61

Reverse Automatic Braking
system (if equipped)

7-66

Also, use the multi-function display to set
and initialize the multi-function display
itself.

NOTE

.

Illustrations show the display for

U.S.-spec. models as an example. For
models other than U.S.-spec. models,
elements in the illustrations (such as
the display indication and measure-
ment unit) may be different than the
ones for U.S.-spec. models.
.

When the vehicle is in motion,

certain functions and selections may
not be available.
.

The images shown in this Owner’s

Manual are sample images. The actual
images may vary depending on the

Instruments and controls/Multi-function display (color LCD)

3-44

(185,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

market and vehicle specifications.

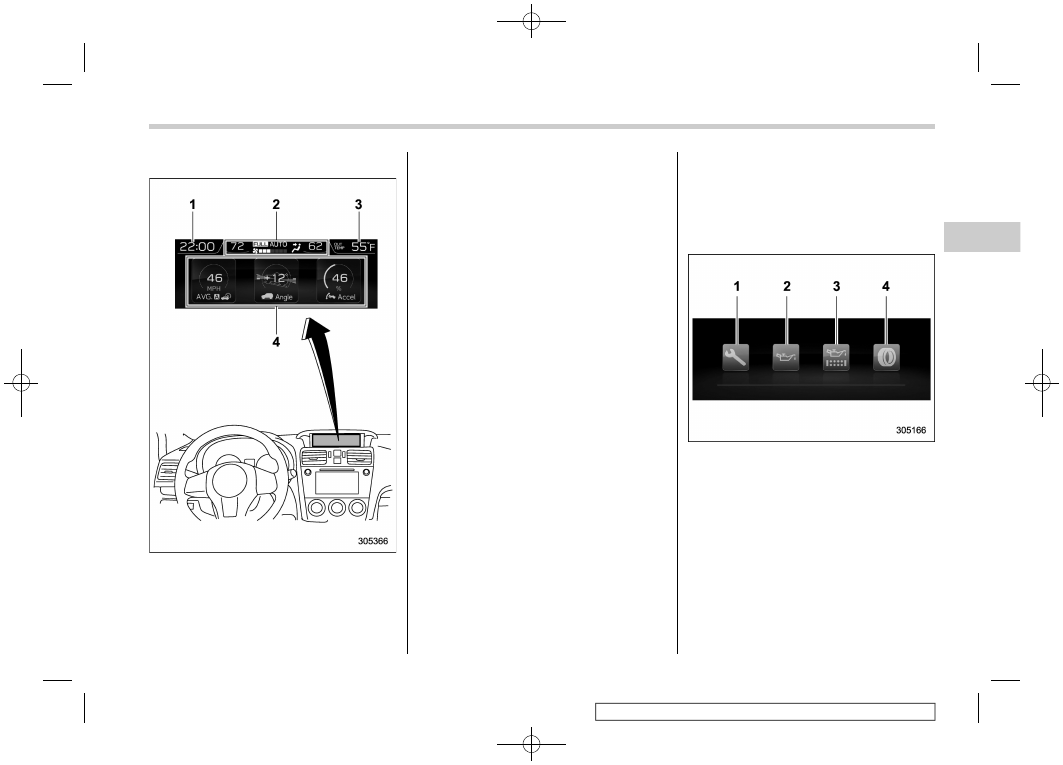

Multi-function display
1)

Clock

2)

Climate control (displayed only when the
ignition switch is in the “ON” position)

3)

Outside temperature

4)

Information screen

NOTE

The outside temperature indicator
shows the temperature around the
sensor. Therefore, the temperature in-
dication may differ from the actual
outside air temperature.

&

Welcome screen

When the driver’s door is closed, the
welcome screen will appear for a short
time.

NOTE

.

The welcome screen will disappear

when the ignition switch is turned to the
“ON” position while the welcome
screen is displayed.
.

You can set the welcome screen to

on or off. For details, refer to “Bypass
screen setting”
F3-57.
.

For a certain period of time after the

welcome screen has once appeared, it
may not appear again even when the
driver’s door is closed again. This does
not indicate a malfunction.

&

Self-check screen

When the ignition switch is turned to the
“ON” position, the vehicle self-check will
be performed. The screens corresponding
to the following items will appear one after
another for several seconds each.

1)

Inspection and maintenance: Checks the
interval of inspection and maintenance.

2)

Engine oil: Checks the interval of engine
oil replacement.

3)

Oil filter: Checks the interval of oil filter
replacement.

4)

Tires: Checks the interval of tire rotation.

When the checks are performed, the color
of the icon corresponding to the checked
item will turn as follows:
.

If the checked item has no notifications,

it turns green.
.

If the checked item has any mainte-

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-45

3

(186,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

nance notifications, it turns yellow.

If there is a notification, the message will
be displayed. Take the appropriate actions
based on the message indicated.

NOTE

.

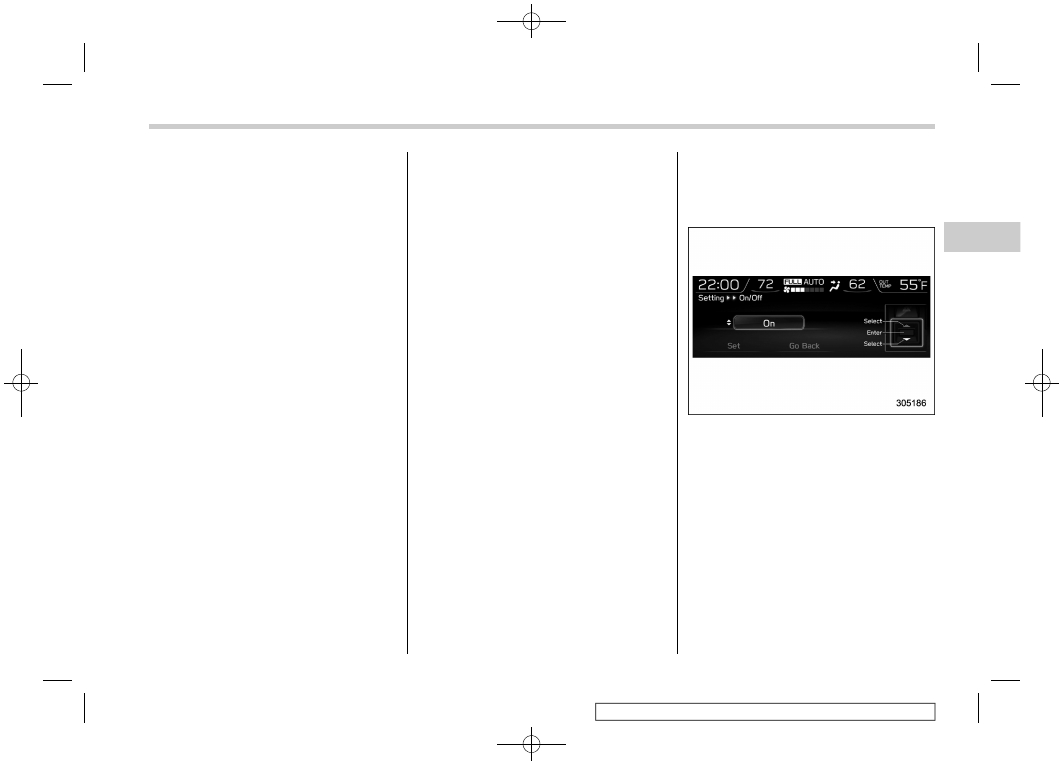

You can set the self-check screen to

on or off. The default setting is off. For
details, refer to “On/Off setting”
F3-59.
.

After performing the maintenance,

change the setting of the correspond-
ing maintenance item. For details, refer
to “Maintenance settings”
F3-58.
.

The maintenance notification screen

will be displayed under either of the
following conditions.

– The period of time remaining until
the registered notification date is 15
days or less.
– The total driving distance remain-
ing until the registered notification
distance is approximately 311 miles
(500 km) or less.

.

The maintenance notification screen

will be displayed until either of the
following conditions is satisfied.

– The period of time passed after
the registered notification date is 15
days or more.
– The total distance driven after the
registered notification distance is
approximately 311 miles (500 km) or

more.

&

Interruption screen

Useful messages, such as reminder in-
formation, vehicle information, warning
information, etc. may interrupt the current
screen and appear on the display accom-
panied by a beep. Take proper action
according to the message.

The warning screen will return to the
original screen after a few seconds.

&

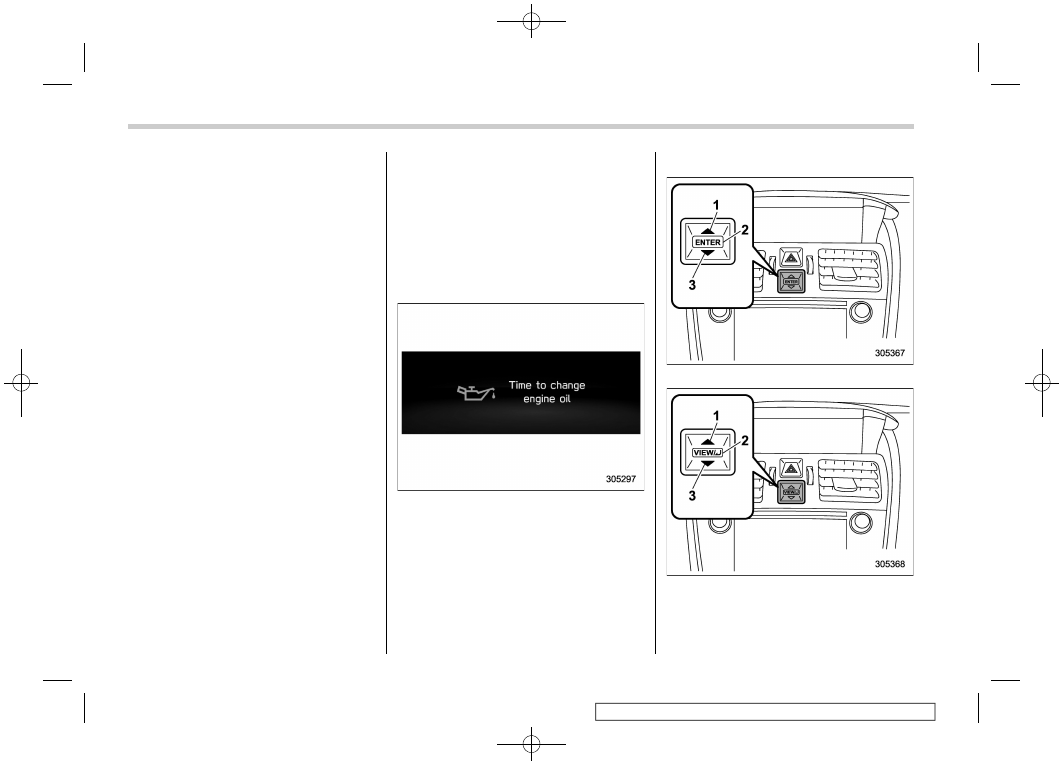

Basic operation

Control switch (type A)

Control switch (type B)

1)

Up (select)

2)

ENTER (push)

3)

Down (select)

Instruments and controls/Multi-function display (color LCD)

3-46

(187,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

By operating “

” or “

” of the control

switch, the screens and selection items
can be switched. When the ENTER button
is pushed, the item can be selected and
set.

&

Basic screens

!

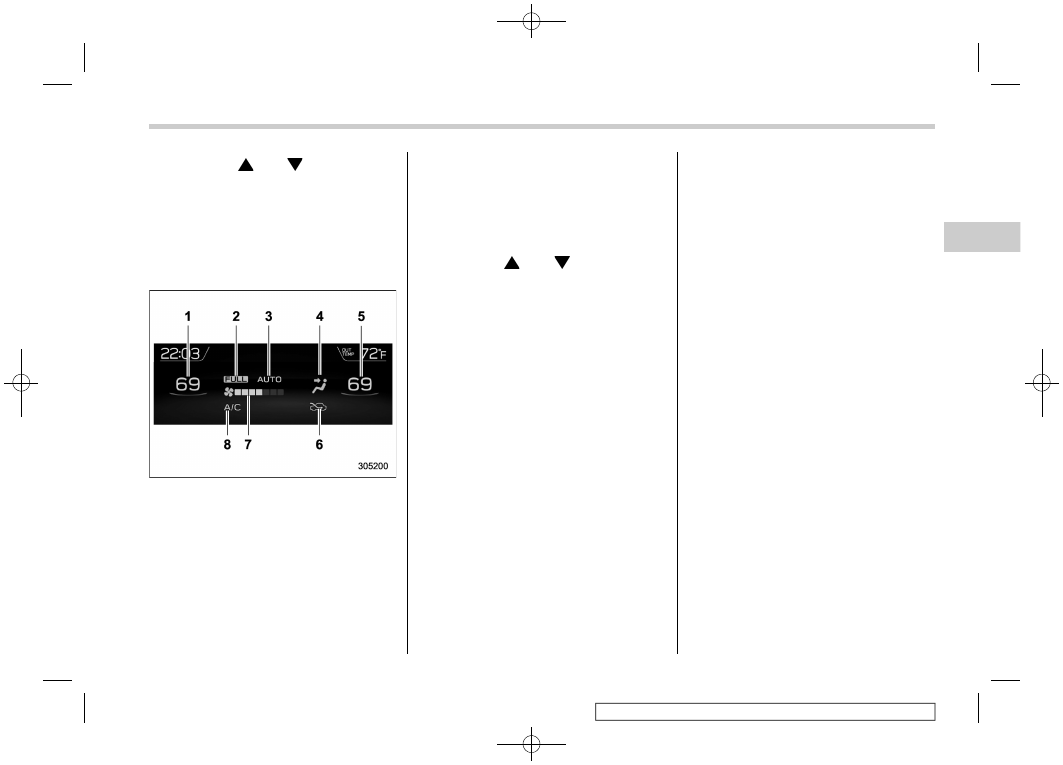

Climate control screen

Climate control screen
1)

Set temperature indicator (left-hand side)

2)

FULL AUTO indicator

3)

AUTO indicator

4)

Airflow mode indicator

5)

Set temperature indicator (right-hand
side)

6)

Air inlet selection indicator

7)

Fan speed indicator

8)

Air conditioner ON indicator

When operating the climate control sys-
tem, the basic screen will change to the
climate control screen. For details about
the climate control system, refer to “Cli-
mate control” F4-1.

!

Information screen

Operate the “

” or “

” of the control

switch to select the screen that is always
displayed on.

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-47

3

(188,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

Content

Description

Page

Fuel consumption screen

Displays fuel consumption screen.

3-48

Triple meter screen

Displays up to 3 optional items.

3-49

Prevention safety screen

Displays the status of your vehicle.

3-49

Boost pressure screen

Displays the boost pressure, etc.

3-50

Guidance screen

Enters the setting screen

3-50

Clock/calendar screen

Displays the clock/calendar.

3-51

!

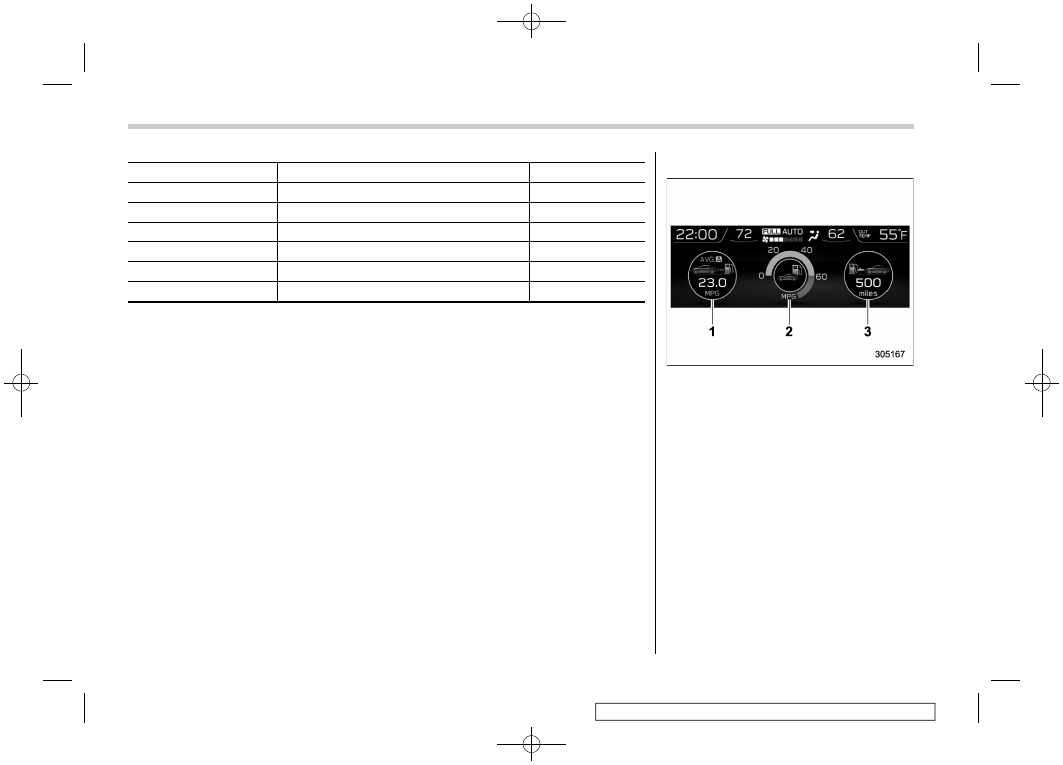

Fuel consumption screen

1)

Average fuel consumption corresponding
to the driving distance of each trip meter

2)

Current fuel consumption

3)

Driving range on remaining fuel

NOTE

The driving range on the remaining fuel
is only a guide. The indicated value may
differ from the actual driving range on
the remaining fuel, so you must im-
mediately fill the tank when the low fuel
warning light illuminates.

Instruments and controls/Multi-function display (color LCD)

3-48

(189,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

!

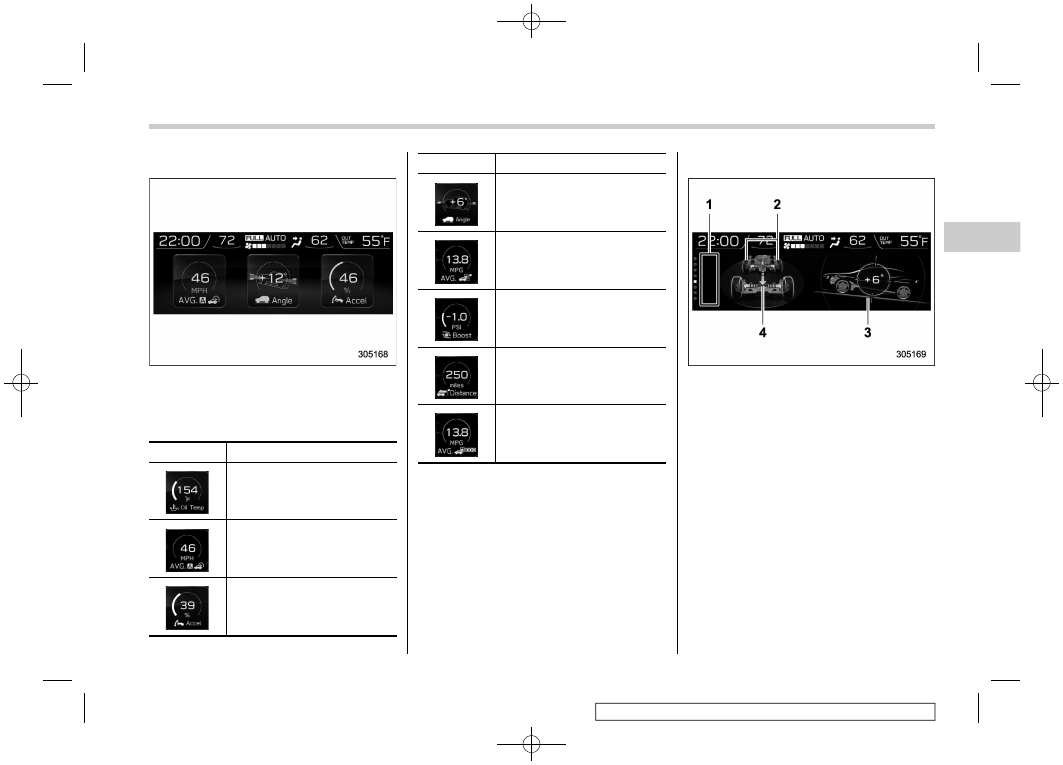

Triple meter screen

Triple meter screen (display example)

From the following pieces of information,
you can select up to three items to be
displayed.

Item

Details

Engine oil temperature (except
STI)

Average vehicle speed

Accelerator opening ratio

Item

Details

Vehicle posture

Average fuel consumption cor-
responding to the driving dis-
tance of the odometer

Boost pressure

Journey distance (the distance
that has been driven since the
ignition switch was turned to
the “ON” position)

Average fuel consumption for
the entire driving distance from
when the ignition switch was
turned to the “ON” position

!

Prevention safety screen

1)

Telltale screen

2)

Steering angle

3)

Vehicle posture

4)

Running condition

For functions that are operating, the
corresponding indicator will illuminate or
flash.

NOTE

The vehicle posture indication may
differ from the actual vehicle posture.

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-49

3

(190,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

!

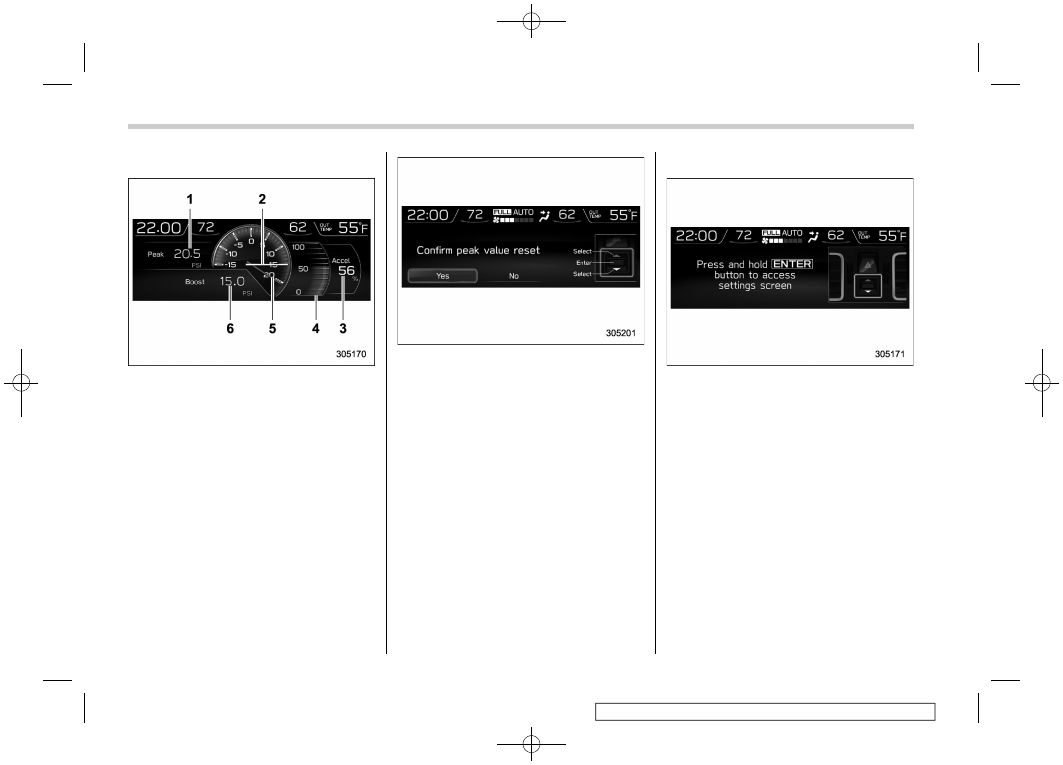

Boost pressure screen

1)

The peak value of the boost pressure
(digital display)

2)

Boost pressure (analog display)

3)

Accelerator opening ratio (digital display)

4)

Accelerator opening ratio (analog dis-
play)

5)

The peak value of the boost pressure
(analog display)

6)

Boost pressure (digital display)

You can reset the peak value of the boost
pressure. Press the ENTER button to
enter the reset screen.

Select “Yes” to reset the peak value. Select
“No” to keep the current park value.

!

Guidance screen

Guidance screen (display example)

Press and hold the ENTER button to enter
the setting screen. For details, refer to
“Setting screen” F3-52.

Instruments and controls/Multi-function display (color LCD)

3-50

(191,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

!

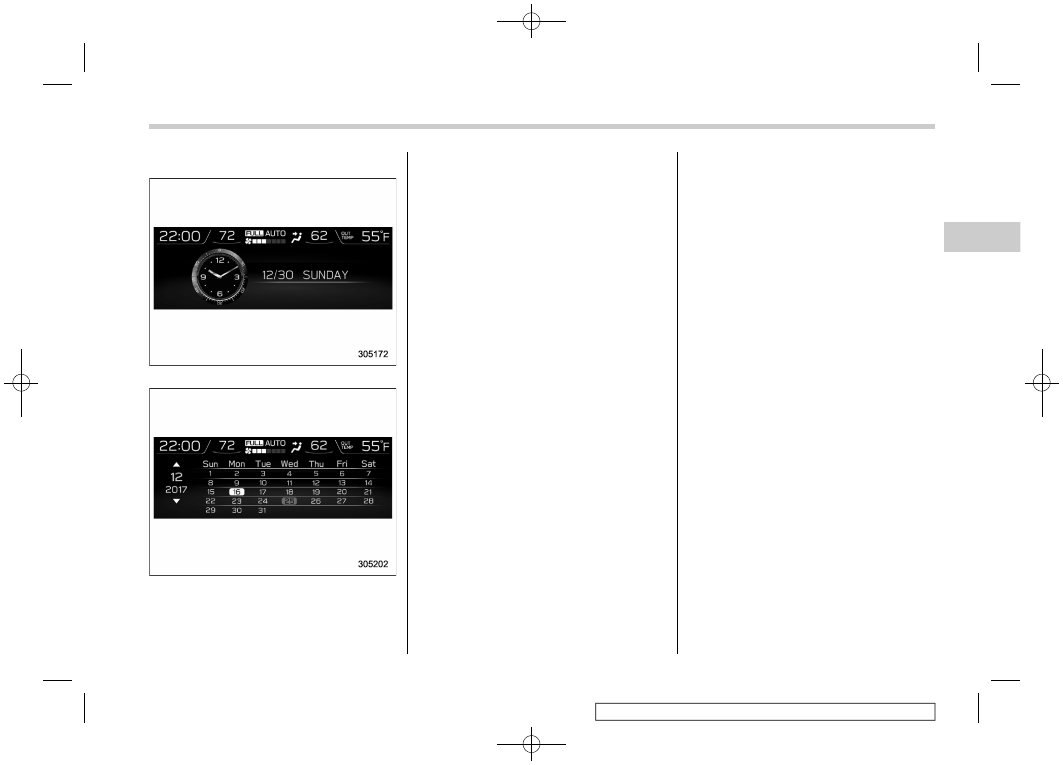

Clock/calendar screen

Clock

Calendar

You can select the clock or calendar to be
displayed. You can also turn the screen off.
For the setting procedure, refer to “Clock
setting” F3-57.

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-51

3

(192,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

&

Setting screen

Push and hold the ENTER button to display the setting screen. Select the preferred menu by operating the “

” or “

” switch.

Top menu

Menu option

Description

Page

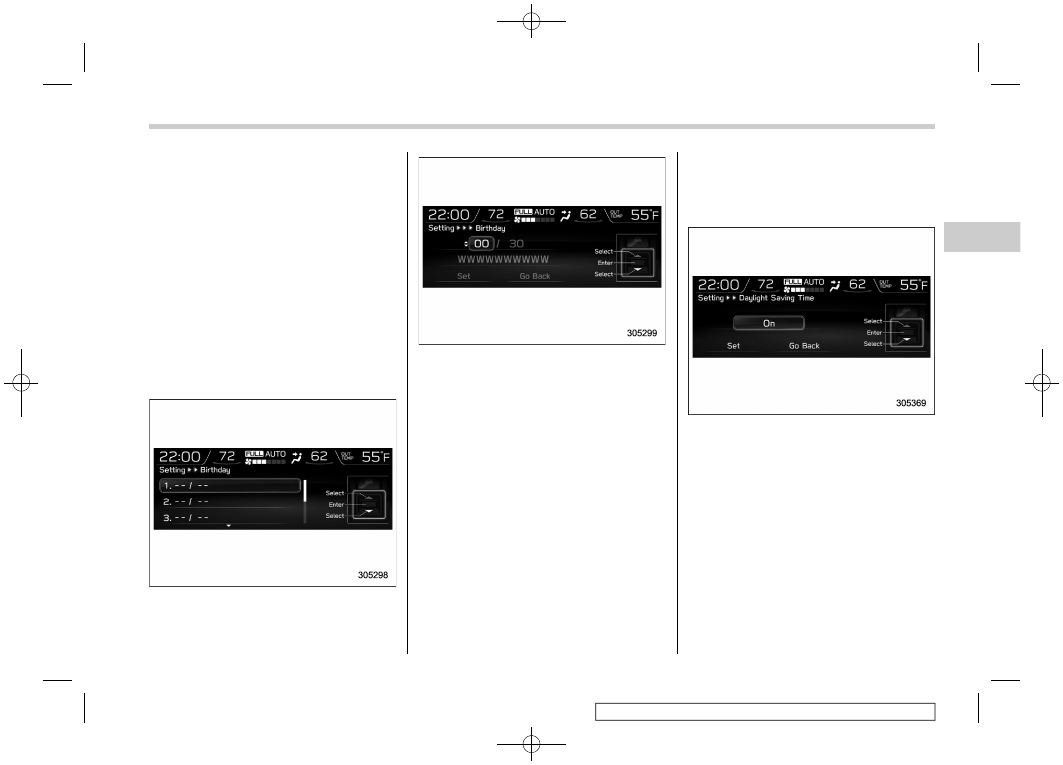

Time/Date

Date

Set and adjust the date. 12h or 24h format can be selected.

3-55

Birthday

Set a birthday. (max. 5)

3-55

Anniversary

Set an anniversary day. (max. 5)

3-55

Daylight Saving Time

Turn the daylight saving time on or off

3-55

Go Back

Return to the top menu.

Display

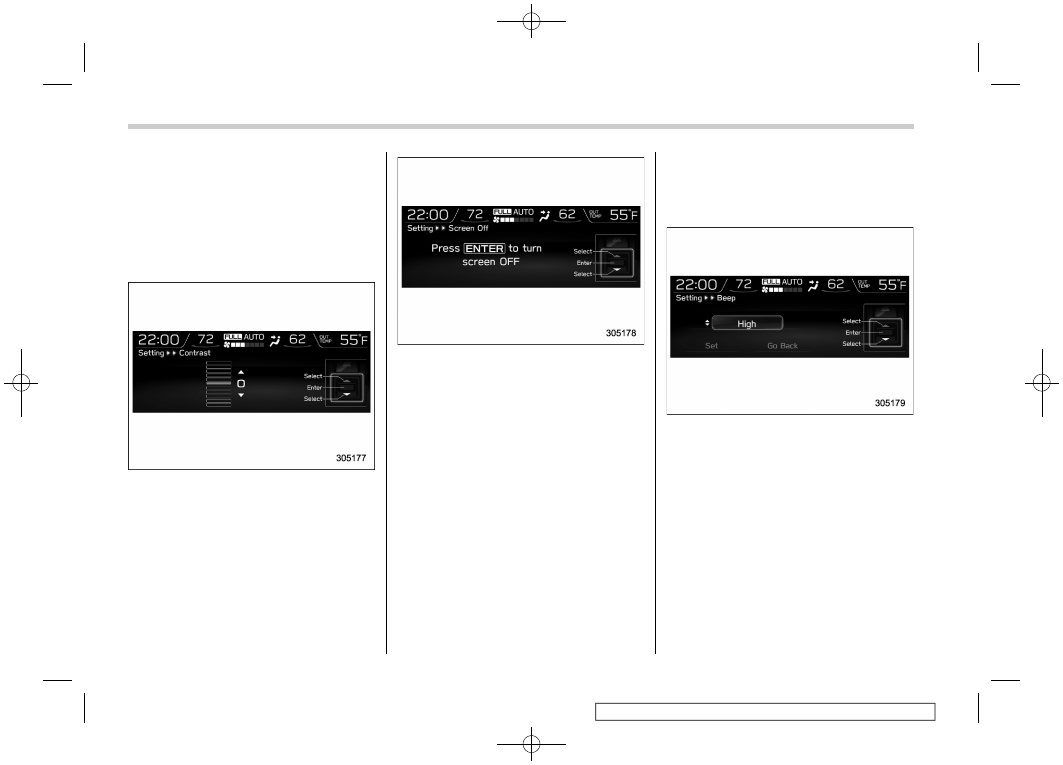

Contrast

Adjust the contrast.

+5 ↔ −5

3-56

Screen Off

Turn the screen on or off.

On/Off

3-56

Beep

Adjust the beep sound volume.

High/Low/Off

3-56

Go Back

Return to the top menu.

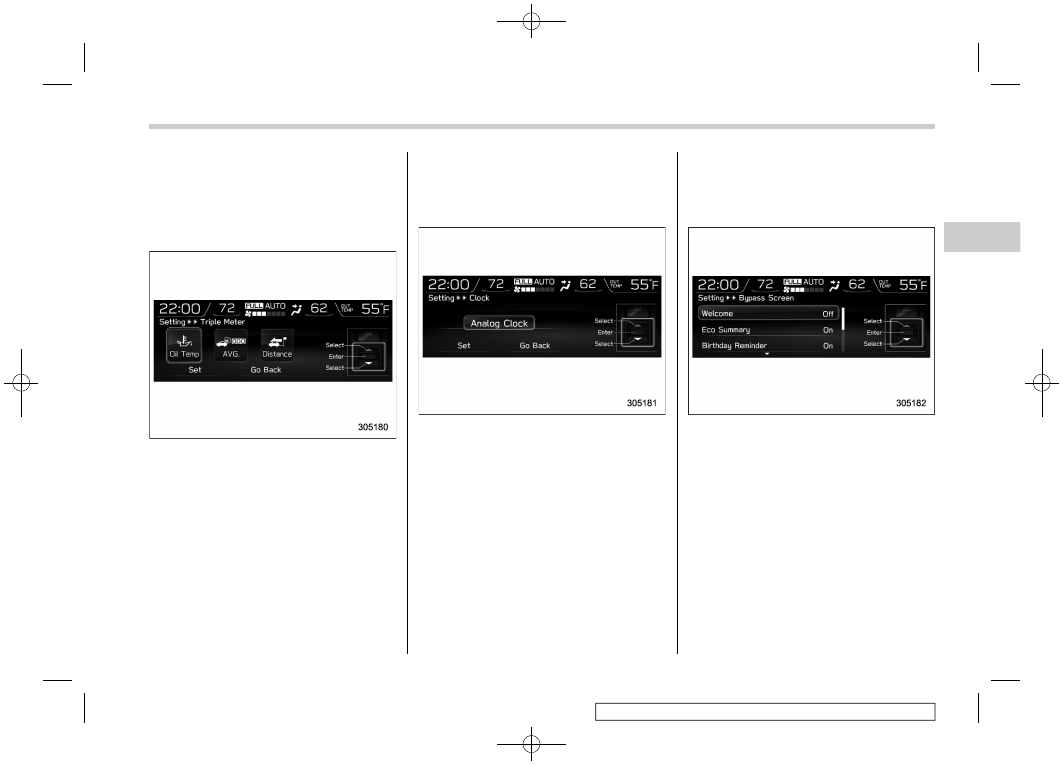

Screen
Setting

Triple Meter

Set and customize the triple meter.

3-57

Clock

Select the clock format.

Analog Clock/Calendar/Off

3-57

Bypass Screen

Set the bypass screen for each item.

On/Off

3-57

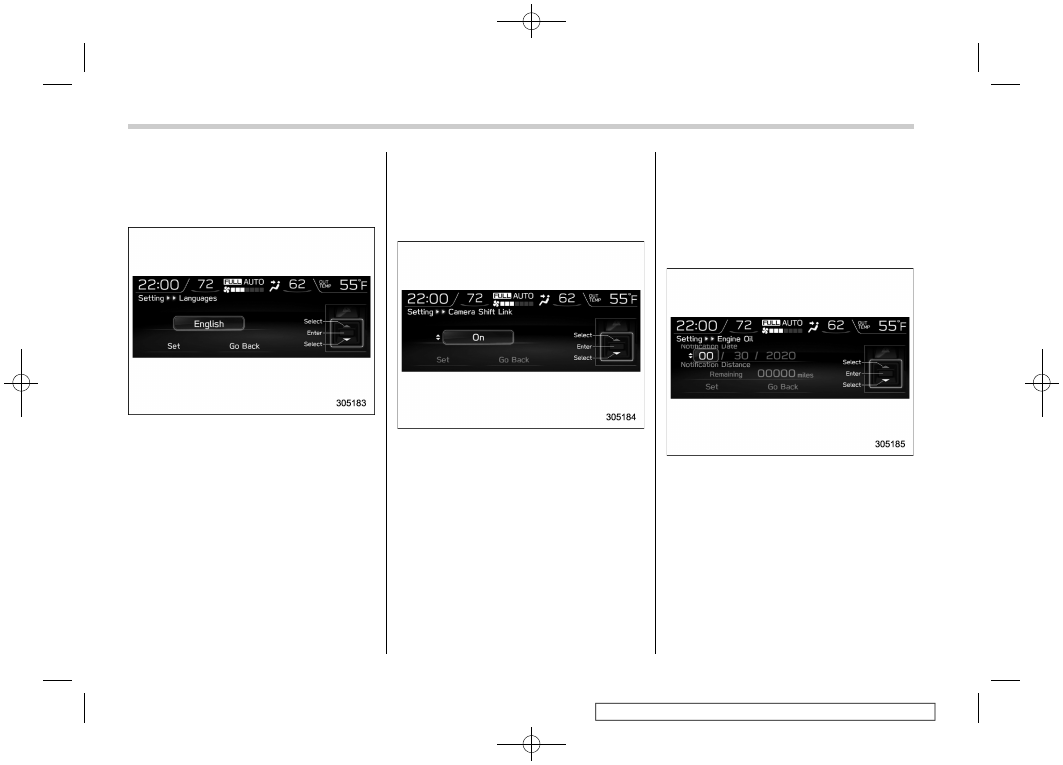

Languages

Select the display language.

English or French or Spanish
(U.S.-spec. models only)

3-58

Camera Shift Link

*1

Set the front view monitor

On/Off

3-58

Go Back

Return to the top menu.

Instruments and controls/Multi-function display (color LCD)

3-52

(193,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

Top menu

Menu option

Description

Page

Mainte-
nance

Maintenance Schedule

Set and adjust the vehicle maintenance notification date.

3-59

Engine Oil

Set and adjust the oil maintenance notification date.

3-58

Oil Filter

Set and adjust the oil filter maintenance notification date.

3-59

Tires

Set and adjust the tire maintenance notification date.

3-59

On/Off

Turn on or off the self-check screen that is activated
when the ignition switch is turned to the “ON” position.

On/Off

3-59

Clear All Settings

Clear all items to the factory default settings.

Yes/No

3-60

Go Back

Return to the top menu.

Driving
History

Set

Register and overwrite the driving record.

3-60

Go Back

Return to the top menu.

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-53

3

(194,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

Top menu

Menu option

Description

Page

Car Setting

Keyless Buzzer Volume

Set the audible signal volume.

0 (OFF) to 7

3-61

Hazard Warning Flasher

Set the hazard warning flasher.

On/Off

3-61

Defogger

Set and customize the operation of the defogger.

15 minutes/Continuous

3-61

Interior Light

Set and customize the interior light off delay timer.

10, 20, 30 seconds/Off

3-62

Auto Light Sensor

*1

Set and customize the sensitivity of the auto light
sensor.

Low/Mid/High/Max

3-62

Keyless Access Setting
Driver’s Door Unlock

*1

Set and customize the keyless access function.

Driver’s Door Only/All

3-62

Welcome Lighting

Set the leaving time and approaching time.

30, 60, 90 seconds/Off

3-62

Go Back

Return to top menu.

Initialize

Reset to Defaults

Reset all settings to the default settings.

Yes/No

3-63

Lifetime Fuel Cons Reset

Clear logged lifetime fuel consumption data.

Yes/No

3-63

Go Back

Return to the top menu.

Go Back

Return to the top menu.

*1: If equipped

Instruments and controls/Multi-function display (color LCD)

3-54

(195,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

!

Date and time settings

If a birthday or anniversary is approaching,
a message will be displayed when turning
the ignition switch to the “ON” position. You
can set this function to on or off. For
details, refer to “Bypass screen setting”
F3-57.

!

Current date and time setting

For details about clock setting, refer to
“Clock” F3-64.

!

Birthday setting

1. Select “Birthday” from the 2nd menu in
the setting screen. Refer to “Setting
screen” F3-52.

2. Select from the list the number that you
want to register.

3. Enter the date and the text by using the
control switches.
4. Select “Set” to exit settings. Select “Go
Back” to return to the previous screen
without applying the setting changes.

NOTE

You can store a maximum of 5 birth-
days.

!

Anniversary setting

The setting procedure is the same as
“Birthday setting” F3-55, but select the
“Anniversary” item in step 1.

NOTE

You can store a maximum of 5 anniver-
saries.

!

Daylight saving time setting

1. Select “Daylight Saving Time” from the
2nd menu in the setting screen. Refer to
“Setting screen” F3-52.

2. Select “On” or “Off” by using the control
switches.
3. Select “Set” to exit settings. Select “Go
Back” to return to the previous screen
without applying the setting changes.

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-55

3

(196,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

!

Display/Beep settings

You can set the display settings and
volume settings.

!

Contrast setting

1. Select “Contrast” from the 2nd menu in
the setting screen. Refer to “Setting
screen” F3-52.

2. Select the contrast level by using the
control switches.
3. Press the ENTER button to confirm the
setting.

!

Screen OFF setting

1. Select “Screen Off” from the 2nd menu
in setting screen. Refer to “Setting screen”
F3-52.

2. Press the ENTER button to turn off the
screen.

Restoring the screen
When operating the control switches with
the ignition switch in the “ON” or “ACC”
position, the screen will be restored. The
screen will be restored with the basic
screen that was displayed when the
screen was turned off.

NOTE

While the screen is off, the screen
switches to the climate control screen
only when the air conditioner is operat-
ing.

!

Beep setting

1. Select “Beep” from the 2nd menu in the
setting screen. Refer to “Setting screen”
F3-52.

2. Set the beep volume by using the
control switches.
3. Select “Set” to exit settings. Select “Go
Back” to return to the previous screen
without applying the setting changes.

Instruments and controls/Multi-function display (color LCD)

3-56

(197,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

!

Screen settings

!

Triple meter setting

1. Select the “Triple Meter” from the 2nd
menu in setting screen. Refer to “Setting
screen” F3-52.

2. Set the desired items by using the
control switches. For details about items,
refer to “Triple meter screen” F3-49.
3. Select “Set” to exit settings. Select “Go
Back” to return to the previous screen
without applying the setting changes.

NOTE

.

You can display a maximum of the 3

items.
.

The same item cannot be selected

for the left, center or right location.

!

Clock setting

1. Select “Clock” from the 2nd menu in
the setting screen. Refer to “Setting
screen” F3-52.

2. Select “Analog Clock”, “Calendar” or
“Off” by using the control switches.
3. Select “Set” to exit settings. Select “Go
Back” to return to the previous screen
without applying the setting changes.

!

Bypass screen setting

1. Select “Bypass Screen” from the 2nd
menu in the setting screen. Refer to
“Setting screen” F3-52.

2. Select “On” or “Off” to turn the display
of items on or off by using the control
switches.
3. Select “Set” to exit settings. Select “Go
Back” to return to the previous screen
without applying the setting changes.

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-57

3

(198,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

!

Language setting

1. Select “Languages” from the 2nd menu
in the setting screen. Refer to “Setting
screen” F3-52.

2. Select the preferred language by using
the control switches.
3. Select “Set” to exit settings. Select “Go
Back” to return to the previous screen
without applying the setting changes.

!

Camera shift link setting (if
equipped)

1. Select “Camera Shift Link” from the
2nd menu in the setting screen. Refer to
“Setting screen” F3-52.

2. Select “On” or “Off” by using the control
switches.
3. Select “Set” to exit settings. Select “Go
Back” to return to the previous screen
without applying the setting changes.

!

Maintenance settings

You can set maintenance reminders.

!

Engine oil setting

1. Select “Engine Oil” from the 2nd menu
in the setting screen. Refer to “Setting
screen” F3-52.

2. Set the date and distance of the
reminder by using the control switches.
3. Select “Set” to exit settings. Select “Go
Back” to return to the previous screen
without applying the setting changes.

Instruments and controls/Multi-function display (color LCD)

3-58

(199,1)

北米Model "A1720BE-A" EDITED: 2018/ 3/ 9

NOTE

.

The reminder will be displayed by

either date or distance in accordance
with the setting.
.

Even when either “Day” or “Dis-

tance” are displayed as “_ _” a pop-up
screen will appear.
.

The reminder will be displayed until

either of the following conditions is
satisfied.

– The period of time passed after
the registered notification date is 15
days or more.
– The total distance driven after the
registered notification distance is
approximately 311 miles (500 km) or
more.

!

Oil filter setting

The setting procedure is the same as
“Engine oil setting” F3-58, but select the
“Oil Filter” item in step 1.

!

Tires setting

The setting procedure is the same as
“Engine oil setting” F3-58, but select the
“Tires” item in step 1.

!

Maintenance schedule setting

The setting procedure is the same as
“Engine oil setting” F3-58, but select the
“Maintenance Schedule” item in step 1.

!

On/Off setting

1. Select “On/Off” from the 2nd menu on
the setting screen. Refer to “Setting
screen” F3-52.

2. Select “On” or “Off” to turn the opening
screen on or off by using the control
switches.
3. Select “Set” to exit settings. Select “Go
Back” to return to the previous screen
without applying the setting changes.

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-59

3















Content   ..  10  11  12  13   ..
