WARNING

. When replacing a tire, you must

use a tire that is of the same size,

circumference, speed symbol

and load index as the original

tires listed on the tire placard.

Using tires of other sizes, cir-

cumferences or constructions

may result in severe mechanical

damage to the drive train of your

vehicle and may affect ride,

handling, braking, speedometer/

odometer calibration, and clear-

ance between the body and tires.

It also may be dangerous and

lead to loss of vehicle control.

. You must install four tires that are

of the same size, circumference,

construction, manufacturer,

brand (tread pattern), degree of

wear, speed symbol and load

index. Mixing tires of different

types, sizes or degrees of wear

can result in damage to the

vehicle’s power train. Use of

different types or sizes of tires

can also dangerously reduce

controllability and braking per-

formance and can lead to an

accident.

. Use only radial tires. Do not use

radial tires together with belted

bias tires and/or bias-ply tires.

Doing so can dangerously re-

duce controllability, resulting in

an accident.

& Wheel replacement

When replacing wheels due, for example,

to damage, make sure the replacement

wheels match the specifications of the

wheels that are fitted as standard equip-

ment. Replacement wheels are available

from SUBARU dealers.

WARNING

Use only those wheels that are

specified for your vehicle. Wheels

not meeting specifications could

interfere with brake caliper opera-

tion and may cause the tires to rub

against the wheel well housing dur-

ing turns. The resulting loss of

vehicle control could lead to an

accident.

Aluminum wheels

. Aluminum wheels can be scratched

and damaged easily. Handle them care-

fully to maintain their appearance, perfor-

mance, and safety.
. When any of the wheels are removed

and replaced for tire rotation or to change

a flat tire, always check the tightness of

the wheel nuts after driving approximately

600 miles (1,000 km). If any nut is loose,

tighten it to the specified torque.

– For the wheel nut tightening torque,

refer to “Tires” F12-8.
– For the wheel nut tightening proce-

dure, refer to “Changing a flat tire” F9-

6.

. Never apply oil to the threaded parts,

wheel nuts, or tapered surface of the

wheel.
. Never let the wheel rub against sharp

protrusions or curbs.
. When wheel nuts, balance weights, or

the center cap is replaced, be sure to

replace them with genuine SUBARU parts

designed for the specific wheel.

Maintenance and service

11-27

11-28

Maintenance and service

Windshield washer fluid

CAUTION

Never use engine coolant as washer

fluid because it could cause paint

damage.

If you spray washer fluid on the windshield

but the windshield washer fluid warning

light illuminates or the supply of washer

fluid appears to diminish, add washer fluid

in the tank.

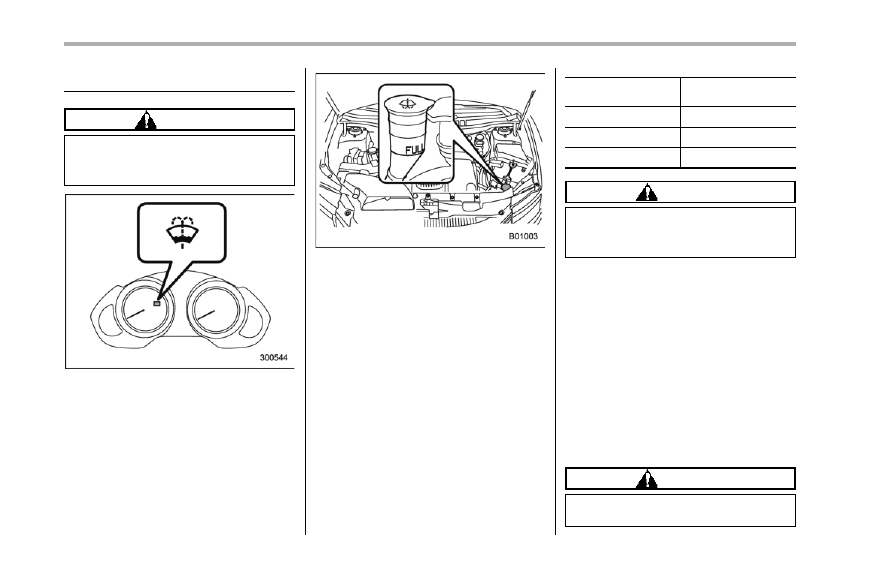

Remove the washer tank filler cap, then

add washer fluid until it reaches the
“FULL” mark on the tank.
After adding washer fluid, make sure the

windshield washer fluid warning light has

turned off.
Use windshield washer fluid. If windshield

washer fluid is unavailable use clean

water.
In areas where water freezes in winter,

use an anti-freeze type windshield washer

fluid. SUBARU Windshield Washer Fluid

contains 58.5% methyl alcohol and 41.5%

surfactant, by volume. Its freezing tem-

perature varies according to how much it

is diluted, as indicated in the following

table.

Washer Fluid

Concentration

Freezing

Temperature

30%

10.48F (−128C)

50%

−48F (−208C)

100%

−498F (−458C)

CAUTION

Never use engine coolant as washer

fluid because it could cause paint

damage.

In order to prevent freezing of washer

fluid, check the freezing temperatures in

the table above when adjusting the fluid

concentration to the outside temperature.
If you fill the reservoir tank with a fluid with

a different concentration from the one

used previously, purge the old fluid from

the piping between the reservoir tank and

washer nozzles by operating the washer

for a certain period of time. Otherwise, if

the concentration of the fluid remaining in

the piping is too low for the outside

temperature, it may freeze and block the

nozzles.

CAUTION

. Adjust the washer fluid concen-

tration appropriately for the out-

side temperature. If the concen-

tration is inappropriate, sprayed

washer fluid may freeze on the

windshield and obstruct your

view, and the fluid may freeze in

the reservoir tank.

. State or local regulations on

volatile organic compounds may

restrict the use of methanol, a

common windshield washer anti-

freeze additive. Washer fluids

containing non-methanol anti-

freeze agents should be used

only if they provide cold weather

protection without damaging

your vehicle’s paint, wiper blades

or washer system.

Replacement of wiper blades

Grease, wax, insects, or other materials

on the windshield or the wiper blade

results in jerky wiper operation and streak-

ing on the glass. If you cannot remove the

streaks after operating the windshield

washer or if the wiper operation is jerky,

clean the outer surface of the windshield

(or rear window) and the wiper blades

using a sponge or soft cloth with a neutral

detergent or mild abrasive cleaner. After

cleaning, rinse the windshield and wiper

blades with clean water. The windshield is

clean if beads do not form when you rinse

the windshield with water.

CAUTION

. Do not clean the wiper blades

with gasoline or a solvent, such

as paint thinner or benzine. This

will cause deterioration of the

wiper blades.

. When you wish to raise the

passenger-side wiper arm, first

raise the driver-side wiper arm.

Otherwise, the passenger-side

wiper assembly and driver-side

wiper assembly will touch each

other, possibly resulting in

scratches.

. While removing the wiper blades

from the wiper arms, do not

return the wiper arms to the

original positions. Otherwise,

the windshield surface may be

scratched.

. When returning the raised wiper

arms to the original positions,

carefully return the wiper arms

on the windshield while support-

ing them with your hands. You

should not return the wiper arms

to the windshield only by the

return spring. Otherwise, the wi-

per arms may be deformed and/

or the windshield surface may be

scratched.

. Return the passenger-side wiper

arm to its original position before

returning the driver-side wiper

arm to its original position.

Otherwise, the passenger-side

wiper assembly and driver-side

wiper assembly will touch each

other, possibly resulting in

scratches.

If you cannot eliminate the streaking even

after following this method, replace the

wiper blades using the following proce-

dures. Be sure to use genuine SUBARU

wiper blade rubbers as replacements.

Maintenance and service

11-29

– CONTINUED –

11-30

Maintenance and service

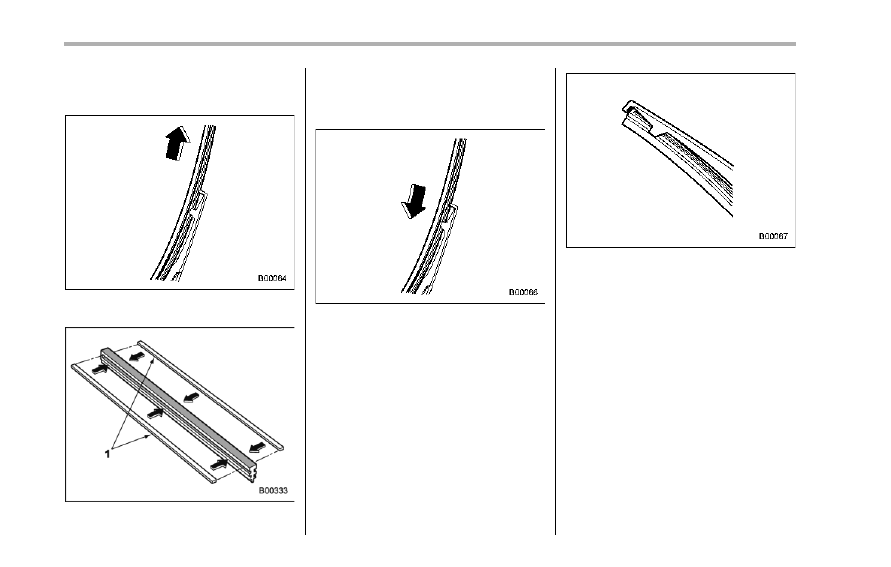

& Windshield wiper blade as-

sembly

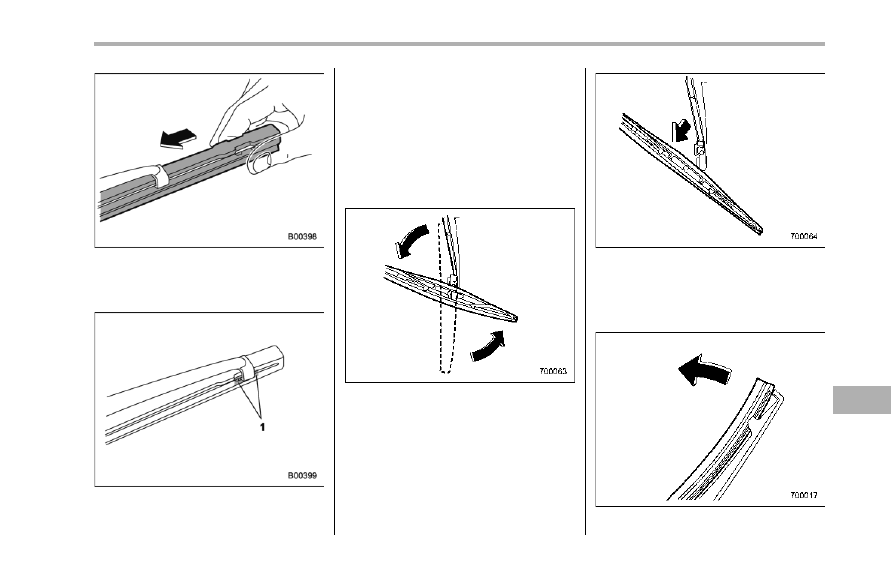

1. Raise the windshield wiper arm on the

driver’s side.
2. Next, raise the windshield wiper arm

on the passenger’s side.

1)

Stopper

3. Remove the wiper blade assembly by

holding its pivot area and pushing it in the

direction shown by the arrow while de-

pressing the wiper blade stopper.
4. Install the wiper blade assembly to the

wiper arm. Make sure that it locks in place.
5. Lower the windshield wiper arm on the

passenger’s side slowly while supporting

it with your hands.
6. Next, lower the windshield wiper arm

on the driver’s side slowly while support-

ing it with your hands.

& Windshield wiper blade rub-

ber

1)

Metal support

1. Grasp the locked end of the blade

rubber assembly and pull it firmly until the

stoppers on the rubber are free of the

metal support.

1)

Metal spines

2. If the new blade rubber is not provided

with two metal spines, remove the metal

spines from the old blade rubber and

install them in the new blade rubber.

CAUTION

Be sure to install each metal spine

so as to fit its groove completely on

the center ridge of the blade rubber.

Doing otherwise may result in dis-

location and breakage of the spine

during wiper operation.

3. Align the claws of the metal support

with the grooves in the rubber and slide

the blade rubber assembly into the metal

support until it locks.

1)

Stopper

4. Be sure to position the claws at the

end of the metal support between the

stoppers on the rubber as shown. If the

rubber is not retained properly, the wiper

blade may scratch the windshield.

& Rear window wiper blade

assembly

1. Raise the wiper arm off the rear

window.

2. Turn the wiper blade assembly coun-

terclockwise.

3. Pull the wiper blade assembly toward

you to remove it from the wiper arm.

& Rear window wiper blade

rubber

Maintenance and service

11-31

– CONTINUED –

11-32

Maintenance and service

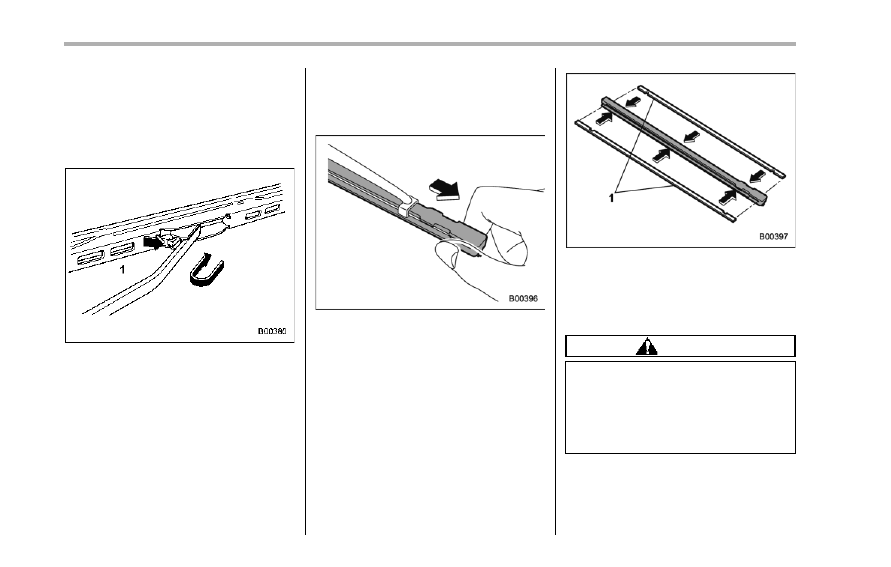

1. Pull out the end of the blade rubber

assembly to unlock it from the plastic

support.

2. Pull the blade rubber assembly out of

the plastic support.

1)

Metal spines

3. If the new blade rubber is not provided

with two metal spines, remove the metal

spines from the old blade rubber and

install them in the new blade rubber.

4. Align the claws of the plastic support

with the grooves in the blade rubber

assembly, then slide the blade rubber

assembly into place.

Securely retain both ends of the rubber

with the stoppers on the plastic support

ends. If the rubber is not retained properly,

the wiper may scratch the rear window

glass.
5. Install the wiper blade assembly to the

wiper arm. Make sure that it locks in place.
6. Hold the wiper arm by hand and slowly

lower it in position.

Battery

WARNING

. Before beginning work on or near

any battery, be sure to extinguish

all cigarettes, matches, and light-

ers. Never expose a battery to an

open flame or electric sparks.

Batteries give off a gas which is

highly flammable and explosive.

. For safety, in case an explosion

does occur, wear eye protection

or shield your eyes when work-

ing near any battery. Never lean

over a battery.

. Do not let battery fluid contact

eyes, skin, fabrics, or paint be-

cause battery fluid is a corrosive

acid. If battery fluid gets on your

skin or in your eyes, immediately

flush the area with water thor-

oughly. Seek medical help imme-

diately if acid has entered the

eyes.
If battery fluid is accidentally

swallowed, immediately drink a

large amount of milk or water,

and seek medical attention im-

mediately.

. To lessen the risk of sparks,

remove rings, metal watchbands,

and other metal jewelry. Never

allow metal tools to contact the

positive battery terminal and any-

thing connected to it WHILE you

are at the same time in contact

with any other metallic portion of

the vehicle because a short cir-

cuit will result.

. Keep everyone including children

away from the battery.

. Charge the battery in a well-

ventilated area.

. Battery posts, terminals, and re-

lated accessories contain lead

and lead compounds, chemicals

known to the State of California

to cause cancer and reproductive

harm. Batteries also contain

other chemicals known to the

State of California to cause can-

cer. Wash hands after handling.

CAUTION

Never use more than 10 amperes

when charging the battery because

it will shorten battery life.

It is unnecessary to periodically check the

battery fluid level or periodically refill with

distilled water.

Maintenance and service

11-33

11-34

Maintenance and service

Fuses

CAUTION

Never replace a fuse with one hav-

ing a higher rating or with material

other than a fuse because serious

damage or a fire could result.

The fuses are designed to melt during an

overload to prevent damage to the wiring

harness and electrical equipment. The

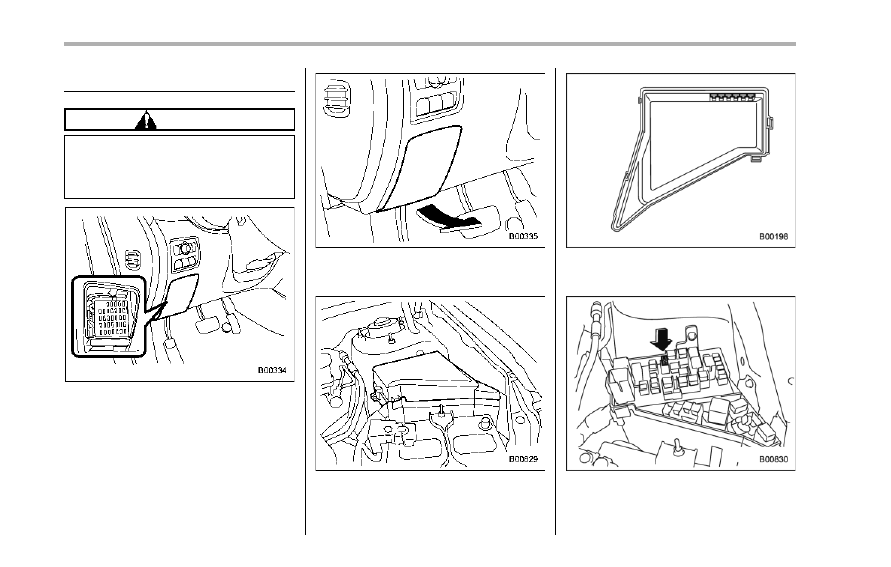

fuses are located in two fuse boxes. One

is located under the instrument panel

behind the fuse box cover on the driver’s

seat side.

Open the lid that is located above the

hood release knob and pull it toward you

to remove it.

The other one is housed in the engine

compartment.

The spare fuses are stored in the main

fuse box cover in the engine compart-

ment.

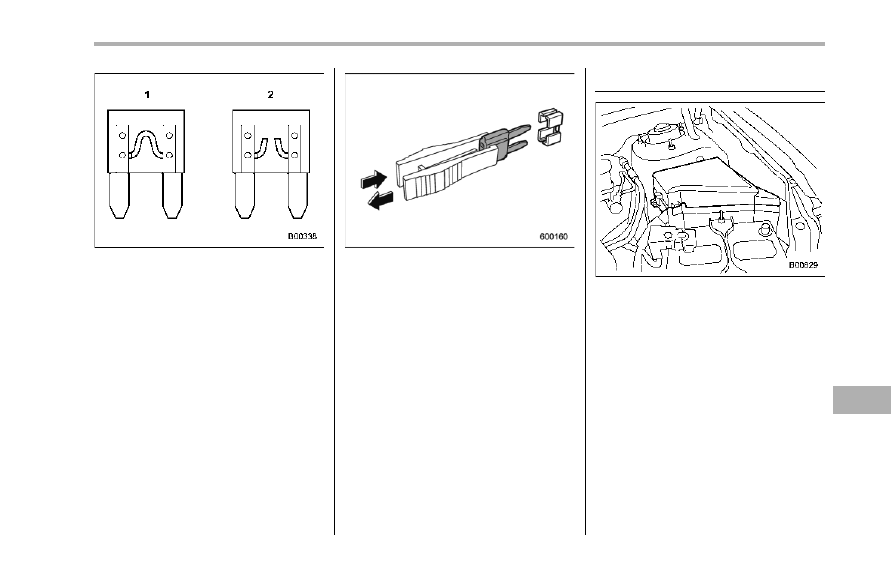

The fuse puller is stored in the main fuse

box in the engine compartment.

1)

Good

2)

Blown

If any lights, accessories or other electrical

controls do not operate, inspect the

corresponding fuse. If a fuse has blown,

replace it.
1. Turn the ignition switch to the “LOCK”

position and turn off all electrical acces-

sories.
2. Remove the cover.
3. Determine which fuse may be blown.

Look at the back side of each fuse box

cover and refer to “Fuses and circuits”

F12-9.

4. Pull out the fuse with the fuse puller.
5. Inspect the fuse. If it has blown,

replace it with a spare fuse of the same

rating.
6. If the same fuse blows again, this

indicates that its system has a problem.

Contact your SUBARU dealer for repairs.

Main fuse

Main fuse box

The main fuses are designed to melt

during an overload to prevent damage to

the wiring harness and electrical equip-

ment. Check the main fuses if any

electrical component fails to operate (ex-

cept the starter motor) and other fuses are

good. A melted main fuse must be

replaced. Use only replacements with the

same specified rating as the melted main

fuse. If a main fuse blows after it is

replaced, have the electrical system

checked by your nearest SUBARU dealer.

Maintenance and service

11-35

11-36

Maintenance and service

Installation of accessories

Always consult your SUBARU dealer

before installing fog lights or any other

electrical equipment in your vehicle. Such

accessories may cause the electronic

system to malfunction if they are incor-

rectly installed or if they are not suited for

the vehicle.

Replacing bulbs

WARNING

Bulbs may become very hot while

illuminated. Before replacing bulbs,

turn off the bulbs and wait until the

bulbs cool down. Otherwise, there is

a risk of sustaining a burn injury.

CAUTION

Replace any bulb only with a new

bulb of the specified wattage. Using

a bulb of different wattage could

result in a fire. For the specified

wattage of each bulb, refer to “Bulb

chart” F12-12.

& Headlights (models with HID

headlights)

WARNING

High-intensity-discharge (HID) bulbs

are used for the low beams of the

headlights. These HID bulbs use an

extremely high voltage. To avoid the

risk of an electric shock that could

result in serious injury, observe the

following precautions.
. Do not replace any headlight

bulbs (both low beam and high

beam) by yourself.

. Do not remove/restore the head-

light assemblies by yourself.

. Do not remove any headlight-

assembly components by your-

self.

For replacement, contact your

SUBARU dealer.

& Headlights (models without

HID headlights)

CAUTION

Halogen headlight bulbs become

very hot while in use. If you touch

the bulb surface with bare hands or

greasy gloves, fingerprints or

grease on the bulb surface will

develop into hot spots, causing the

bulb to break. If there are finger

prints or grease on the bulb surface,

wipe them away with a soft cloth

moistened with alcohol.

NOTE

. If headlight aiming is required, con-

sult your SUBARU dealer for proper

adjustment of the headlight aim.
. It may be difficult to replace the

bulbs. Have the bulbs replaced by your

SUBARU dealer if necessary.

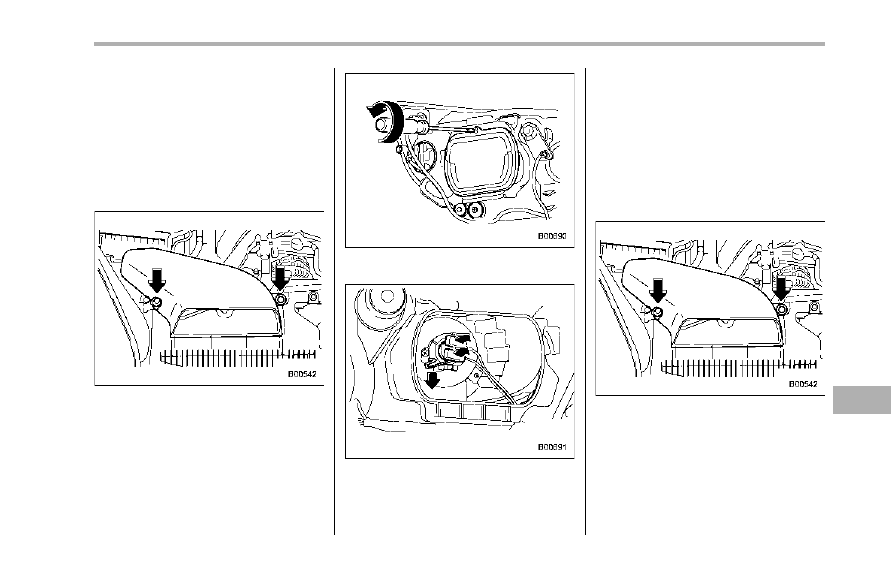

! Low beam light bulbs (right-hand

side)

1. Use a screwdriver to undo the clips on

the air intake duct, then remove the air

intake duct.

2. Use a screwdriver to remove the bulb

cover.

3. Disconnect the electrical connector.
4. Remove the retainer spring.
5. Replace the bulb, then set the retainer

spring securely.

6. Reconnect the electrical connector.
7. Install the bulb cover with the fixing

screws.
8. Install the air intake duct with the clips.

NOTE

Contact your SUBARU dealer for the

bulb replacement of the left-hand side.

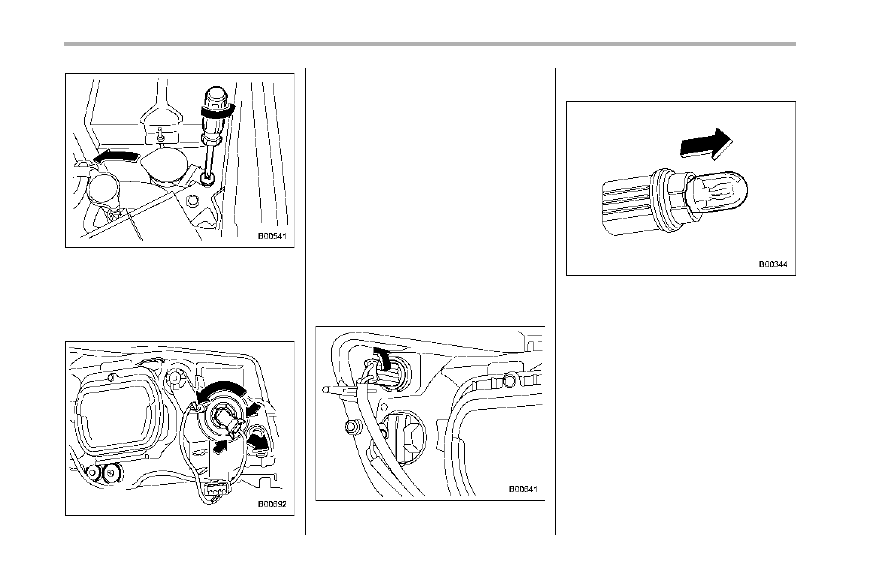

! High beam light bulbs

Right-hand side

1. Use a screwdriver to undo the clips on

the air intake duct, then remove the air

intake duct (right-hand side).

Maintenance and service

11-37

– CONTINUED –

11-38

Maintenance and service

Left-hand side

2. Use a screwdriver to remove the

secured clip of the washer tank. To make

it easy to access the bulb, move the

washer tank to the horizontal direction

(left-hand side).

3. Disconnect the electrical connector

from the bulb.
4. Remove the bulb from the headlight

assembly by turning it counterclockwise.
5. Replace the bulb with new one. At this

time, use care not to touch the bulb

surface.
6. Reconnect the electrical connector.
7. To install the bulb to the headlight

assembly, turn it clockwise until it clicks.
8. Install the air intake duct with clips

(right-hand side).
9. Set the washer tank to the original

place and secure it by clip (left-hand side).

& Parking light (right-hand

side)

1. Remove the bulb socket from the

headlight assembly by turning it counter-

clockwise.

2. Pull the bulb out of the socket.
3. Install a new bulb.
4. Set the bulb socket into the headlight

assembly and turn it clockwise until it

locks.

NOTE

Contact your SUBARU dealer for the

bulb replacement of the left-hand side.

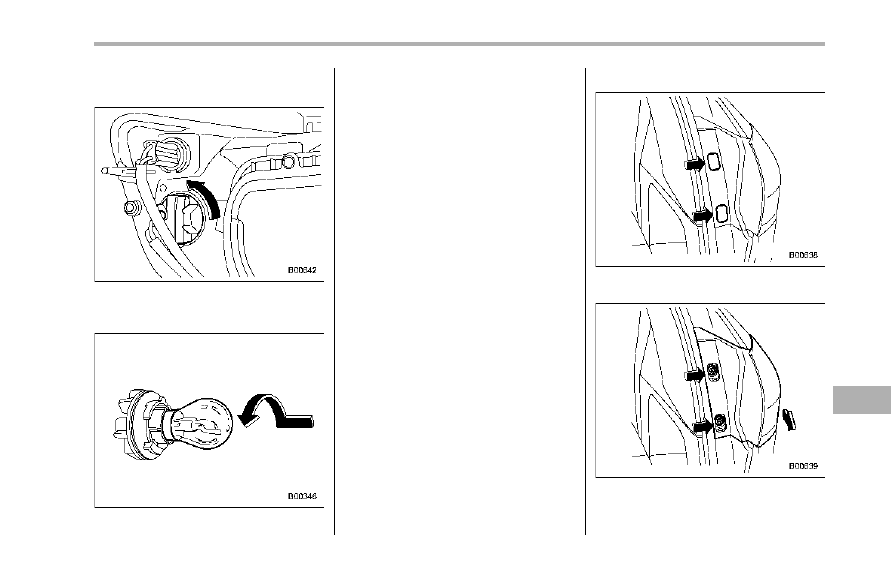

& Front turn signal light (right-

hand side)

1. Remove the bulb socket from the

headlight assembly by turning it counter-

clockwise.

2. Remove the bulb from the socket by

pushing it and turning counterclockwise.
3. Install a new bulb.
4. Set the bulb socket into the headlight

assembly and turn it clockwise until it

locks.

NOTE

Contact your SUBARU dealer for the

bulb replacement of the left-hand side.

& Front fog light

It may be difficult to replace the bulbs.

Have the bulbs replaced by your SUBARU

dealer if necessary.

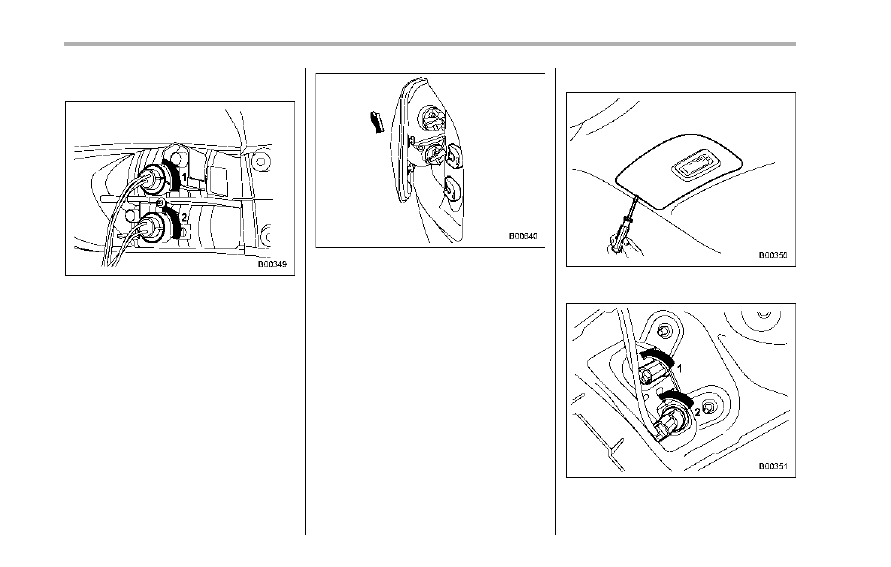

& Rear combination lights

1. Remove the two covers by inserting

the tip of a flat-head screwdriver.

2. Using a Phillips screwdriver, remove

the upper and lower screws. Then, slide

Maintenance and service

11-39

– CONTINUED –

11-40

Maintenance and service

the rear combination light assembly rear-

ward and remove it from the vehicle.

1)

Stop light/Tail light

2)

Rear turn signal light

3. Remove the bulb holder from the rear

combination light assembly by turning it

counterclockwise.
4. Remove the bulb from the socket by

pushing it and turning counterclockwise.
5. Install a new bulb.
6. Set the bulb holder into the rear

combination light assembly and turn it

clockwise until it locks.

7. Reinstall the rear combination light

assembly by sliding the two-pronged part

of the combination light assembly securely

to each holder of the vehicle side.
8. Tighten the two mounting screws, and

then close the covers.

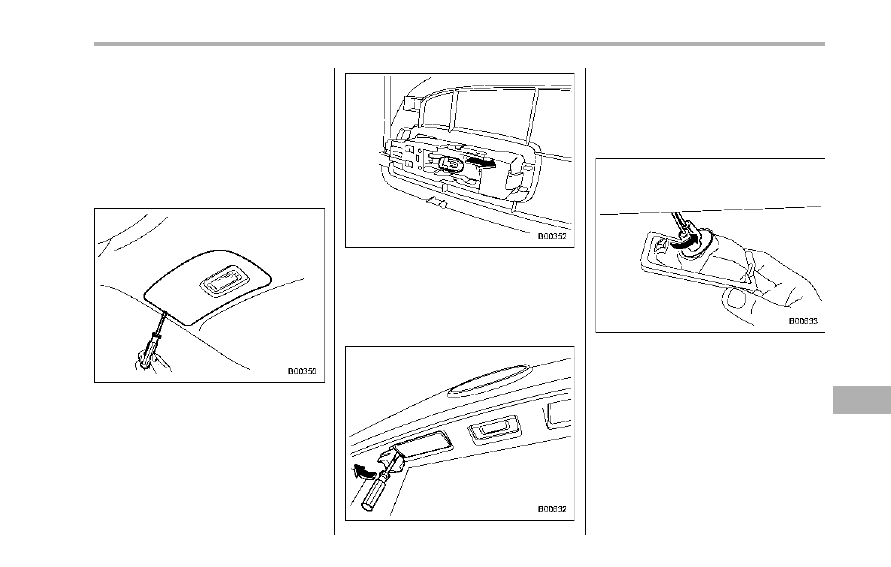

& Backup light/Tail light

1. Use a flat-head screwdriver to remove

the light cover from the rear gate trim.

1)

Tail light

2)

Backup light

2. Turn the bulb socket counterclockwise

and remove it.
3. Pull the bulb out of the bulb socket and

replace it with a new one.
4. Install the bulb socket by turning it

clockwise.
5. Install the light cover on the rear gate.

& Rear gate light

1. Use a flat-head screwdriver to remove

the rear gate light assembly from the rear

gate trim.

2. Pull the bulb out of the bulb socket and

replace it with a new one.
3. Install the rear gate light assembly on

the rear gate.

& License plate light

1. Wrap a flat-head screwdriver in vinyl

tape or cloth, insert it into the gap between

the license plate light assembly and the

rear gate.
2. Carefully pry the light assembly to

remove it.

3. Remove the bulb socket from the

license plate light assembly by turning it

counterclockwise.

Maintenance and service

11-41

– CONTINUED –

11-42

Maintenance and service

4. Pull the bulb out of the socket. Install a

new bulb.
5. Set the bulb socket into the license

plate light assembly and turn it clockwise

until it locks.
6. Reinstall the license plate light assem-

bly to the rear gate.

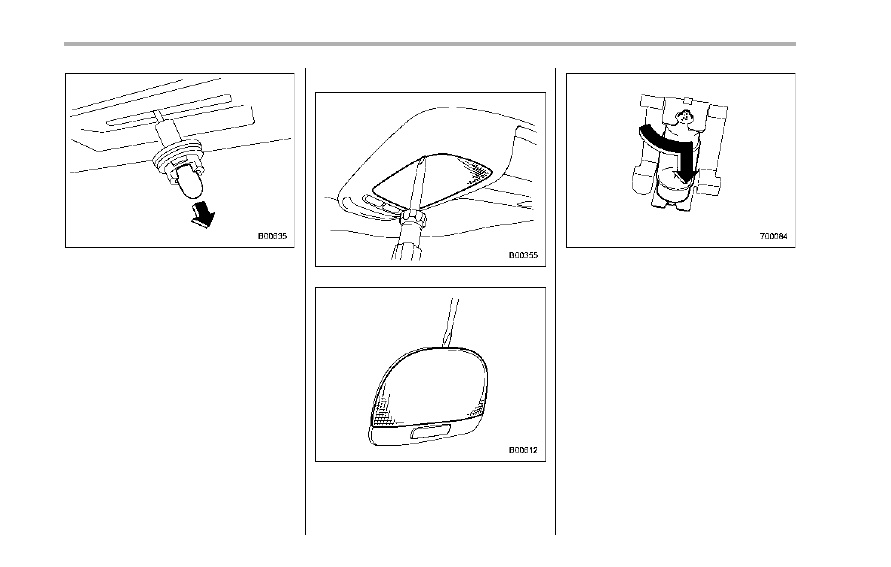

& Dome light

Models with Rear Seat Entertainment

Models without Rear Seat Entertainment

1. Remove the lens by prying the edge of

the lens with a flat-head screwdriver.

2. Turn the bulb until the flat surfaces at

its ends are aligned vertically. Pull the bulb

straight downward to remove it.
3. Install a new bulb.
4. Reinstall the lens.
