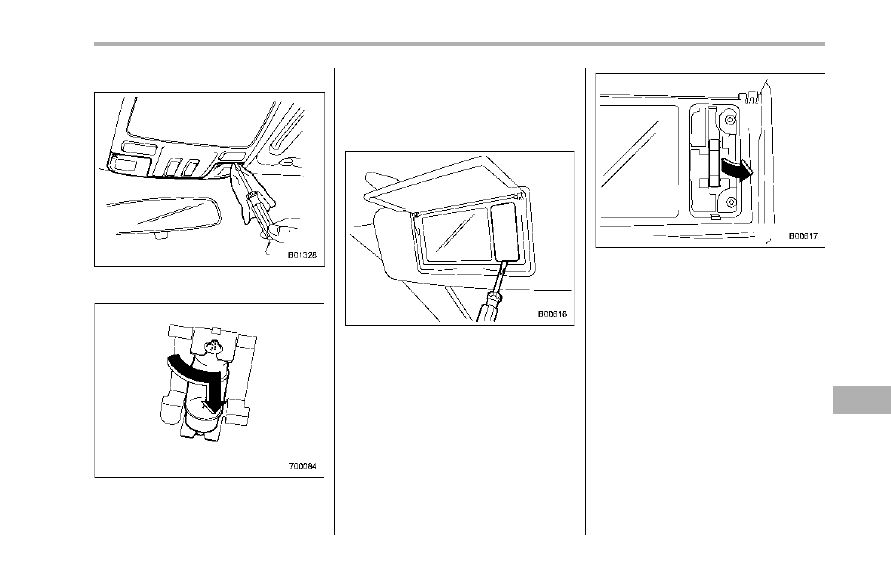

& Map light

1. Remove the lens by prying the edge of

the lens with a flat-head screwdriver.

2. Turn the bulb until the flat surfaces at

its ends are aligned vertically. Pull the bulb

straight downward to remove it.
3. Install a new bulb.
4. Reinstall the lens.

& Vanity mirror light

1. Remove the lens by prying the edge of

the lens with a flat-head screwdriver.

2. Pull the bulb out of the socket.
3. Install a new bulb.
4. Reinstall the lens.

& Door step light

It may be difficult to replace the bulbs.

Have the bulbs replaced by your SUBARU

dealer if necessary.

Maintenance and service

11-43

– CONTINUED –

11-44

Maintenance and service

& Cargo area light

1. Remove the cargo area light assembly

by prying the edge of the light with a flat-

head screwdriver.
2. Remove the lens from the cargo area

light assembly.

3. Pull the bulb out of the socket.
4. Install a new bulb.
5. Reinstall the lens to the cargo area

light assembly.
6. Reinstall the cargo area light assembly

to the roof trim.

Specifications ........................................................ 12-2

Dimensions........................................................... 12-2
Engine .................................................................. 12-2
Fuel ...................................................................... 12-3
Engine oil ............................................................. 12-4
Front differential and rear differential gear oil......... 12-6
Fluids ................................................................... 12-7
Engine coolant ...................................................... 12-7
Electrical system................................................... 12-7

Tires..................................................................... 12-8

Fuses and circuits .................................................12-9

Fuse panel located in the passenger

compartment ...................................................... 12-9

Fuse panel located in the engine

compartment .....................................................12-11

Bulb chart.............................................................12-12

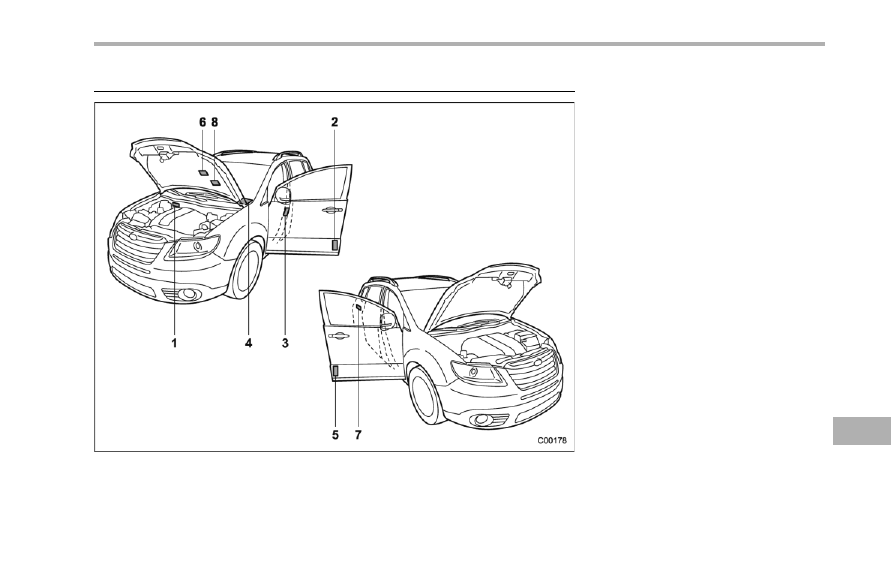

Vehicle identification ...........................................12-15

Specifications

12

12-2

Specifications

Specifications

These specifications are subject to change without notice.

& Dimensions

in (mm)

Overall length

191.5 (4,865)

Overall width

73.9 (1,878)

Overall height

Without roof rail

66.7 (1,695)

With roof rail

68.1 (1,730)

Wheel base

108.1 (2,745)

Tread

Front

62.0 (1,575)

Rear

62.0 (1,575)

Ground clearance

8.3 (211)

& Engine

Engine model

EZ36D

(3.6 L, DOHC, non-turbo)

Engine type

Horizontally opposed, liquid cooled 6 cylinder, 4 stroke gasoline engine

Displacement cc (cu-in)

3,630 (221.5)

Bore 6 Stroke in (mm)

3.62 6 3.58 (92.0 6 91.0)

Compression ratio

10.5 : 1

Firing order

1 – 6 – 3 – 2 – 5 – 4

& Fuel

Fuel requirement

Fuel tank capacity

Unleaded gasoline with 87 AKI (90 RON) or higher

16.9 US gal (64 liters, 14.1 Imp gal)

For more details, refer to “Fuel” F7-2.

Specifications

12-3

– CONTINUED –

12-4

Specifications

& Engine oil

For the checking, adding and replacing procedure or other details, refer to “Engine oil” F11-7.

NOTE

The procedure for changing the engine oil and oil filter should be performed by a properly-trained expert. It is recommended

that you have this service performed by your SUBARU dealer.

! Approved engine oil
Always use the SUBARU approved engine oil. For further details, please contact your SUBARU dealer.

If the approved engine oil is unavailable, use the alternative engine oil described on the next page.

! Alternative engine oil
If the SUBARU approved oil is unavailable, the following alternative oil can be used.

NOTE

. Each quantity indicated is only a guideline. The necessary quantity for replacement may differ slightly depending on the

temperature and other factors.
. In choosing an oil, you want the proper quality and viscosity, as well as one that will enhance fuel economy. Oils of lower

viscosity provide better fuel economy. However, in hot weather, oil of higher viscosity is required to properly lubricate the

engine. The following table lists the recommended viscosities and applicable temperatures.
. When adding oil, different brands may be used together as long as they are the same API classification and SAE viscosity

as those recommended by SUBARU.

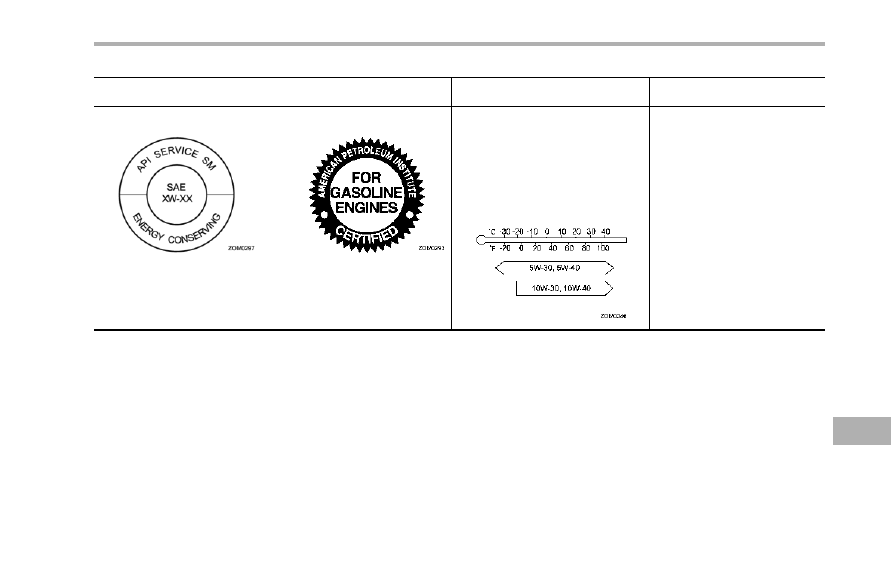

Oil grade

SAE viscosity No. and

applicable temperature

Engine oil capacity

API classification SM or SN with

the words
“ENERGY CONSERVING” or

“RESOURCE CONSERVING”

or

ILSAC GF-4 or GF-5, which can

be identified with the ILSAC

certification mark (Starburst

mark)

Your vehicle is designed to use 5W-30

conventional motor oil, however 5W-30

synthetic may be used for optimum

engine performance.

If you do choose to use synthetic oil,

we recommend that you continue using

synthetic for the life of your vehicle.

– Adding the oil from L to F level:

1.1 US qt (1.0 liter, 0.9 Imp qt)

– Changing the oil and oil filter:

6.9 US qt (6.5 liters, 5.7 Imp qt)

Specifications

12-5

– CONTINUED –

12-6

Specifications

& Front differential and rear differential gear oil

Oil grade

API classification GL-5

SAE viscosity No. and applicable

temperature

Oil capacity*

1

–

Remarks*

2

Front differential gear oil

1.5 US qt (1.4 liters, 1.2 Imp qt)

“Front differential gear oil” F11-15

Rear differential gear oil

0.8 US qt (0.8 liters, 0.7 Imp qt)

“Rear differential gear oil” F11-16

*1: The indicated oil quantity is only a guideline. The necessary quantity for replacement may differ slightly depending on the temperature and other

factors. After refilling the gearbox with oil, the oil level should be checked.

*2: For more details about maintenance and service, refer to the indicated section.

& Fluids

Fluid

Fluid type*

1

Fluid capacity*

2

Remarks*

3

Automatic transmission fluid · SUBARU ATF

· IDEMITSU ATF HP

10.4 US qt (9.8 liters, 8.6 Imp qt)

“Automatic transmission fluid” F11-

14

Power steering fluid

· SUBARU ATF

· IDEMITSU ATF HP

· “Dexron III” Type Automatic

Transmission Fluid

0.95 US qt (0.9 liters, 0.79 Imp qt)

· “Power steering” F7-18

· “Power steering fluid” F11-16

Brake fluid

FMVSS No. 116, fresh DOT 3 or DOT 4

brake fluid

–

“Brake fluid” F11-17

*1: Use one of the indicated types of fluid.

*2: The indicated fluid quantity is only a guideline. The necessary quantity for replacement may differ slightly depending on the temperature and other

factors.

*3: For more details about maintenance and service, refer to the indicated section.

& Engine coolant

Coolant type

Coolant capacity

SUBARU Super Coolant

8.0 US qt (7.6 liters, 6.7 Imp qt)

The indicated coolant quantity is only a guideline. The necessary quantity for replacement may differ slightly depending on the temperature and other

factors. For more details about maintenance and service, refer to “Cooling system” F11-10.

& Electrical system

Battery type and capacity (5HR)

75D23L (12V-52AH)

Alternator

12V-130A

Spark plugs

SILFR6C11 (NGK)

Specifications

12-7

– CONTINUED –

12-8

Specifications

& Tires

Tire size

P255/55R18 104H

255/55R18 105H

Wheel size

18 6 8JJ

Pressure

Front

33 psi (230 kPa, 2.3 kgf/cm

2

)

Rear

32 psi (220 kPa, 2.2 kgf/cm

2

)

Temporary spare tire

Size

T165/80R17

Pressure

60 psi (420 kPa, 4.2 kgf/cm

2

)

Wheel nut tightening torque

Aluminum wheels (silver-colored)

89 lbf·ft (120 N·m, 12 kgf·m)

*1*3

Chrome-finished wheels

111 lbf·ft (150 N·m, 15 kgf·m)

*2*3

Temporary spare tire wheel

89 lbf·ft (120 N·m, 12 kgf·m)

*1*3

*1: This torque is equivalent to applying the following load at the end of the wheel nut wrench.

When you use a wheel nut wrench of the 10.8-inch (275 mm) length: Approximately 96 to 115 lbf (43 to 52 kgf)

When you use a wheel nut wrench of the 13.2-inch (335 mm) length: Approximately 73 to 87 lbf (33 to 40 kgf)

If you have tightened the wheel nuts by yourself, have the tightening torque checked at the nearest automotive service facility as soon as possible.

*2: This torque is equivalent to applying approximately 87 to 109 lbf (40 to 49 kgf) at the end of the wheel nut wrench with a length of 13.2 inches (335

mm). If you have tightened the wheel nuts by yourself, have the tightening torque checked at the nearest automotive service facility as soon as possible.

*3: For information about the length of the wheel nut wrench and the wheel nut tightening procedure, refer to “Changing a flat tire” F9-6.

Fuses and circuits

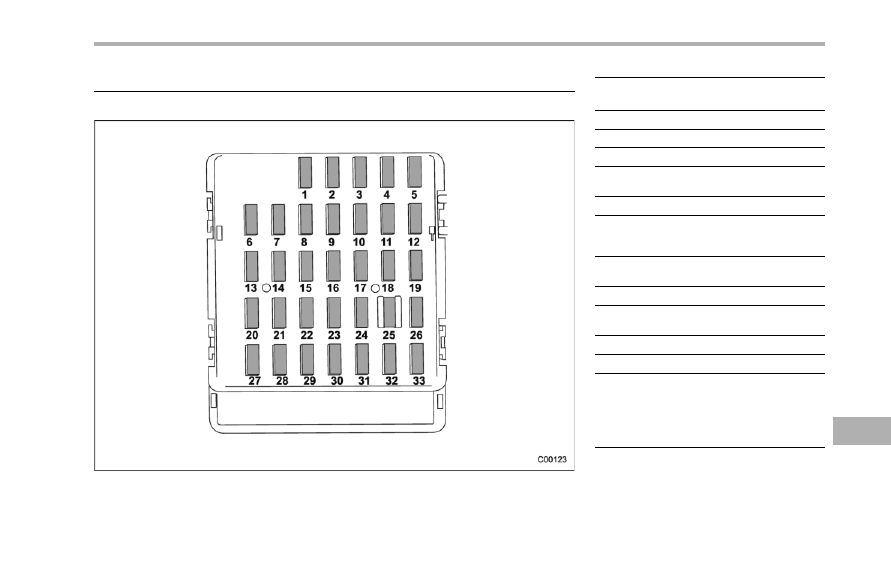

& Fuse panel located in the passenger compartment

Fuse

panel

Fuse

rating

Circuit

1

20A

.

Trailer hitch connector

2

Empty

3

15A

.

Door locking

4

7.5A

.

Front wiper deicer relay

.

Moonroof

5

7.5A

.

Combination meter

6

7.5A

.

Remote

control

rear

view mirrors

.

Seat heater relay

7

15A

.

Combination meter

.

Integrated unit

8

15A

.

Stop light

9

20A

.

Mirror heater

.

Front wiper deicer

10

7.5A

.

Power supply (battery)

11

7.5A

.

Turn signal unit

12

15A

.

Automatic transmission

unit

.

SRS

airbag

system

(sub)

.

Engine control unit

.

Integrated unit

Specifications

12-9

– CONTINUED –

12-10

Specifications

Fuse

panel

Fuse

rating

Circuit

13

20A

.

Cargo socket

14

15A

.

Parking light

.

Tail light

.

Rear combination light

15

Empty

16

10A

.

Illumination

17

15A

.

Seat heaters

18

10A

.

Backup light

19

7.5A

.

Headlight right side re-

lay

20

Empty

21

7.5A

.

Starter relay

22

15A

.

Air conditioner

.

Rear window defogger

relay coil

23

15A

.

Rear wiper

.

Rear window washer

24

15A

.

Audio unit

25

15A

.

SRS

airbag

system

(main)

26

7.5A

.

Power window relay

27

15A

.

Rear blower fan

Fuse

panel

Fuse

rating

Circuit

28

15A

.

Rear blower fan

29

15A

.

Fog light

30

30A

.

Front wiper

31

7.5A

.

Auto air conditioner unit

.

Integrated unit

32

7.5A

.

Headlight left side relay

33

7.5A

.

Vehicle Dynamics Con-

trol unit

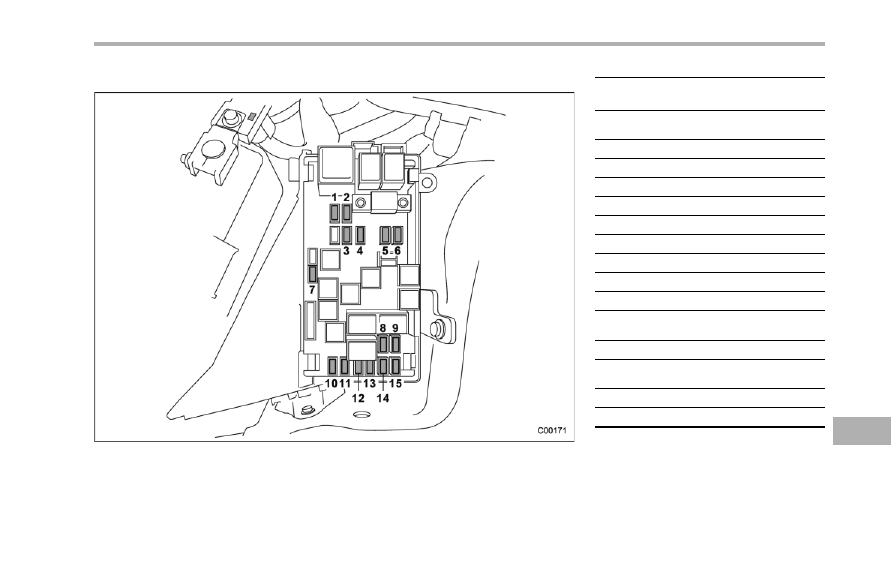

& Fuse panel located in the engine compartment

Fuse

panel

Fuse

rating

Circuit

1

30A

.

Vehicle Dynamics Con-

trol unit

2

25A

.

Main fan (cooling fan)

3

25A

.

Main fan (cooling fan)

4

20A

.

Console socket

5

15A

.

Headlight (right side)

6

15A

.

Headlight (left side)

7

20A

.

Back-up

8

15A

.

Horn

9

25A

.

Rear window defogger

10

15A

.

Fuel pump

11

15A

.

Automatic

transmission

control unit

12

7.5A

.

Engine control unit

13

15A

.

Turn and hazard warning

flasher

14

20A

.

Parking switch

15

7.5A

.

Alternator

Specifications

12-11

12-12

Specifications

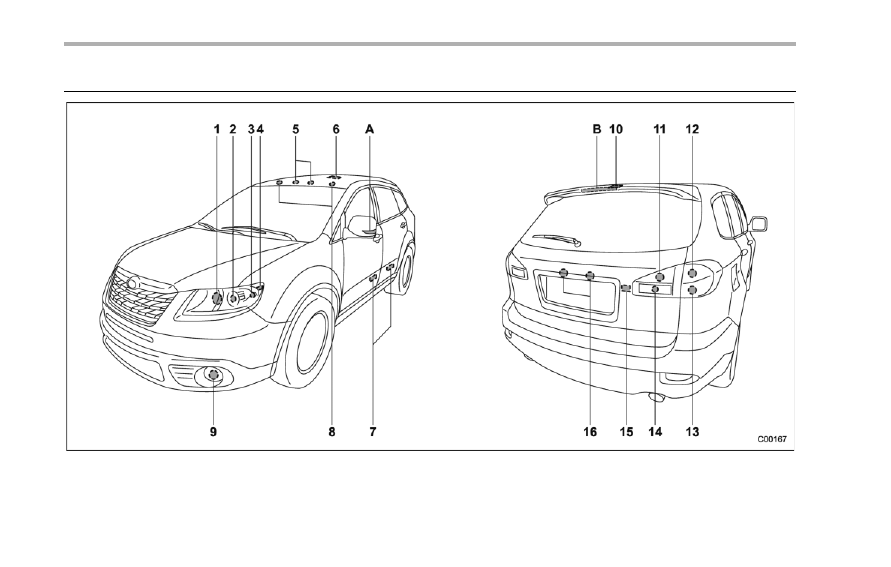

Bulb chart

NOTE

Lights A and B are the LED (Light Emitting Diode) type. Consult your SUBARU dealer for replacement.

Wattage

Bulb No.

1)

High beam headlight

12V-60W

HB3

2)

Low beam headlight

Models with HID light

12V-35W

D1S

Models with halogen light

12V-55W

H7

3)

Front turn signal/Parking light

12V-28/8W

2357NA

4)

Parking/Front side marker light

12V-5W

168(W5W)

5)

Map light

12V-8W

–

6)

Dome light

Models with Rear Seat Entertainment

12V-5W

–

Models without Rear Seat Entertainment

12V-8W

–

7)

Door step light

12V-3W

–

8)

Vanity mirror light

12V-3W

9)

Fog light

12V-55W

H3

10)

Cargo area light

12V-13W

912

11)

Tail light

12V-5W

168(W5W)

12)

Stop light/Tail light

12V-27/8W

1157(W27/8W)

13)

Rear turn signal light

12V-27W

1156(W27W)

14)

Backup light

12V-16W

921(W16W)

15)

Rear gate light

12V-5W

(W5W)

16)

License plate light

12V-5W

168(W5W)

A)

Side turn signal light

–

–

B)

High-mounted stop light

–

–

WARNING

. Bulbs may become very hot while

illuminated. Before replacing

bulbs, turn off the bulbs and wait

until the bulbs cool down. Other-

wise, there is a risk of sustaining

a burn injury.

. For models with HID low beam

headlights, observe the following

precautions. Not doing so carries

the risk of an electric shock that

could result in serious injury

because the HID bulbs use an

extremely high voltage.
– Do not replace any headlight

bulbs (both low beam and

high beam) by yourself.

– Do not remove/restore the

headlight assemblies by your-

self.

– Do not remove any headlight-

assembly components by

yourself.

For replacement, contact your

SUBARU dealer.

Specifications

12-13

– CONTINUED –

Vehicle identification

1)

Vehicle identification number

2)

Certification and bar code label

3)

Tire inflation pressure label

4)

Vehicle identification number plate

5)

Model number label

6)

Emission control label

7)

Fuel label

8)

Air conditioner label

Specifications

12-15
