北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

12-1. Specifications

These specifications are subject to change without notice.

&

Dimensions

in (mm)

Item

Overall length

182.1 (4,625)

Overall width

71.5 (1,815)

Overall height

68.1 (1,730)*

2

67.5 (1,715)*

3

Wheel base

105.1 (2,670)

Tread

Front

61.6 (1,565)

Rear

61.8 (1,570)

Ground clearance*

1

8.7 (220)

*1: Measured with vehicle empty
*2: Models with roof rails
*3: Models without roof rails

&

Engine

Engine model

FB25

(2.5 L, DOHC, non-turbo)

Engine type

Horizontally opposed, liquid cooled 4 cylinder, 4-stroke direct injection gasoline engine

Displacement cu-in (cc)

152 (2,498)

Bore 6 Stroke in (mm)

3.70 6 3.54 (94.0 6 90.0)

Compression ratio

12.0 : 1

Firing order

1 – 3 – 2 – 4

Specifications

488

(491,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

&

Fuel

Fuel requirement

Fuel tank capacity

Unleaded gasoline with 87 AKI (90 RON) or higher

16.6 gal (63 liters, 13.9 Imp gal)

For more details, refer to “Fuel” FP291.

&

Engine oil

For the checking, adding and replacing procedure or other details, refer to “Engine oil” FP450.

NOTE

The procedure for changing the engine oil and oil filter should be performed by a properly-trained expert. It is recommended
that you have this service performed by your SUBARU dealer.

!

Approved engine oil

Always use the SUBARU approved engine oil. For further details, please contact your SUBARU dealer.
If the approved engine oil is unavailable, use the alternative engine oil described on the next page.

– CONTINUED –

Specifications

489

12

Specifications

(492,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

!

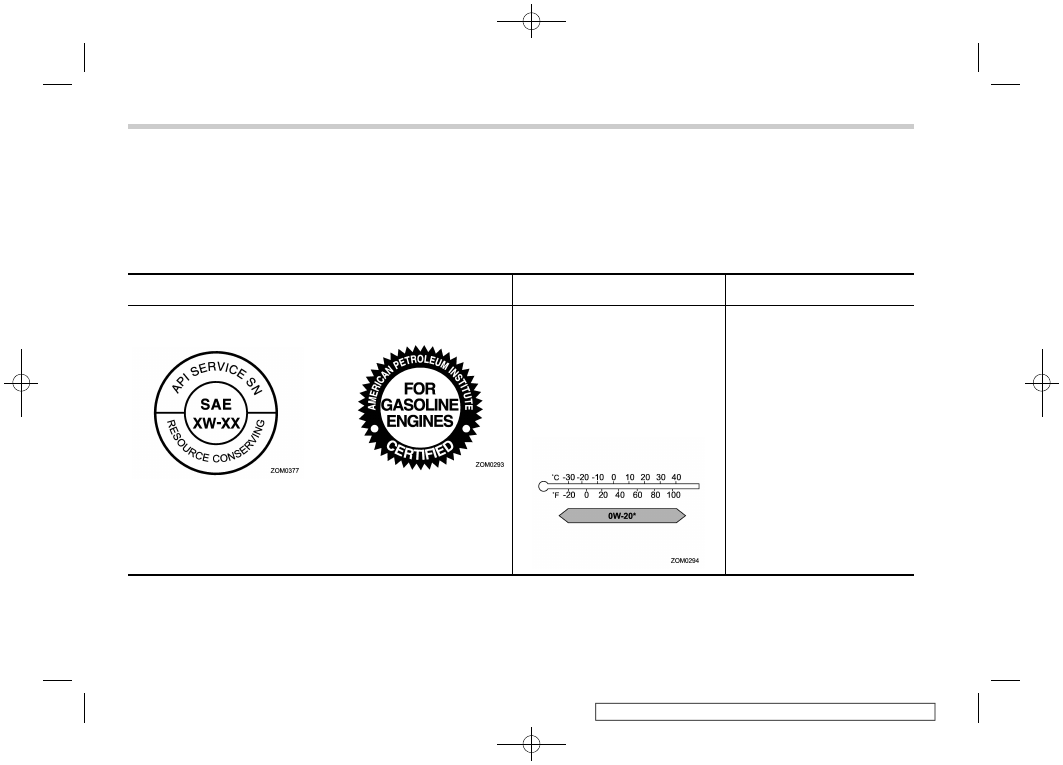

Alternative engine oil

If the SUBARU approved oil is unavailable, the following alternative oil can be used.

NOTE

Each quantity indicated here is only a guideline. The necessary quantity for replacement may differ slightly depending on the
temperature and other factors.

Oil grade

SAE viscosity No. and

applicable temperature

Engine oil capacity

API (American Petroleum Insti-
tute) classification SN with the
words “RESOURCE CONSER-
VING”

or

ILSAC (International Lubricant
Specification Advisory Commit-
tee) GF-5, which can be identi-
fied with the ILSAC certification
mark (Starburst mark)

0W-20 synthetic oil is the required oil
for optimum engine performance and
protection. Conventional oil may be
used if synthetic oil is unavailable.

*: If 0W-20 synthetic oil is not available,
5W-30 conventional oil may be used if
replenishment is needed but should be
changed to 0W-20 synthetic oil at the
next oil change.

– Adding the oil from low level to

full level:
1.1 US qt (1.0 liter, 0.9 Imp qt)

– Changing the oil and oil filter:

4.4 US qt (4.2 liters, 3.7 Imp qt)

Specifications

490

(493,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

&

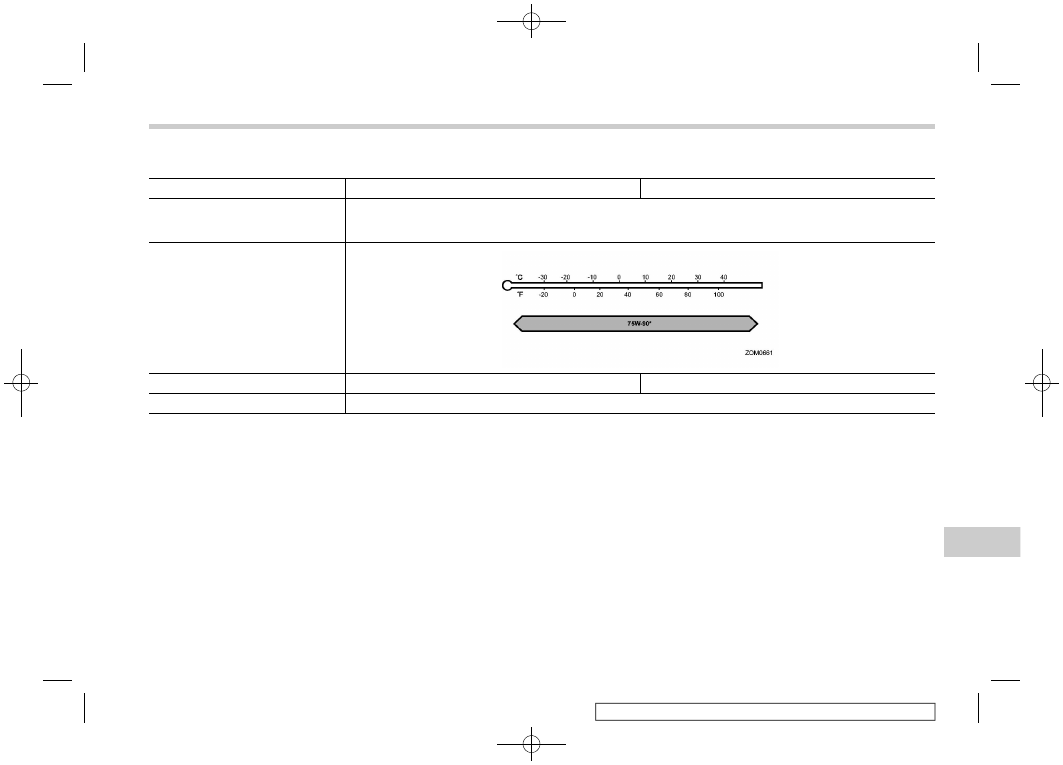

Front differential and rear differential gear oil

Oil

Front differential gear oil

Rear differential gear oil

Oil grade

.

SUBARU Extra MT*

3

.

API classification GL-5
(75W-90)

SAE viscosity No. and applicable
temperature

Oil capacity*

1

1.4 US qt (1.3 liters, 1.1 lmp qt)

0.8 US qt (0.8 liters, 0.7 Imp qt)

Remarks*

2

“Front differential gear oil and rear differential gear oil” FP457

*1: The indicated oil quantity is only a guideline. The necessary quantity for replacement may differ slightly depending on the temperature and other

factors. After refilling the gearbox with oil, the oil level should be checked.

*2: For more details about maintenance and service, refer to the indicated section.
*3: The vehicle is filled at the factory with this type of oil.

– CONTINUED –

Specifications

491

12

Specifications

(494,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

&

Fluids

Fluid

Fluid type*

1

Fluid capacity*

2

Remarks*

3

Continuously variable
transmission fluid

Consult your SUBARU dealer. 12.7 US qt (12.0 liters, 10.6 lmp qt)

“Continuously variable

transmission fluid” FP456

Brake fluid

FMVSS No. 116, DOT 3
or DOT 4 brake fluid

–

“Brake fluid” FP457

*1: Use one of the indicated types of fluid.
*2: The indicated fluid quantity is only a guideline. The necessary quantity for replacement may differ slightly depending on the temperature and other

factors.

*3: For more details about maintenance and service, refer to the indicated section.

&

Engine coolant

Coolant capacity

Coolant type

9.0 US qt (8.5 liters, 7.5 lmp qt)

SUBARU Super Coolant

The indicated coolant quantity is only a guideline. The necessary quantity for replacement may differ slightly depending on the temperature and other
factors. For more details about maintenance and service, refer to “Cooling system” FP452.

&

Electrical system

Battery type

Q85

Alternator

12 V-150 A

Spark plugs

DILKAR7Q8 (NGK)

Specifications

492

(495,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

&

Tires

Tire size

225/60R17 99H

225/55R18 98H

Wheel size

17 6 7 J

18 6 7 J

Pressure

Front

33 psi (230 kPa, 2.3 kgf/cm

2

)

35 psi (240 kPa, 2.4 kgf/cm

2

)

Rear

32 psi (220 kPa, 2.2 kgf/cm

2

)

33 psi (230 kPa, 2.3 kgf/cm

2

)

Wheel nut tightening torque

89 lbf·ft (120 N·m, 12 kgf·m)*

1

*1: This torque is equivalent to applying approximately 88 to 110 lbf (40 to 50 kgf) at the end of the wheel nut wrench. If you have tightened the wheel nuts

by yourself, have the tightening torque checked at the nearest automotive service facility as soon as possible. For the wheel nut tightening procedure,
refer to “Changing a flat tire” FP415.

&

Temporary spare tires

U.S.-spec. models and Canada-spec. models

Other models

Temporary spare tire size

T145/80 D17

185/65 R17

Temporary spare tire inflation pressure
(recommended cold tire inflation pressure)

60 psi (420 kPa, 4.2 kgf/cm

2

)

42 psi (290 kPa, 2.9 kgf/cm

2

)

&

Brake pedal

in (mm)

Pedal clearance

2.68 (68)*

Pedal free play

0.016 - 0.07 (0.4 - 1.8)

*: Minimum value when pedal is operated with a force of 110 lbf (490 N, 50 kgf)

– CONTINUED –

Specifications

493

12

Specifications

(496,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

&

Brake disc

If you need information on the usage limit value of brake discs and the method for measuring them, we recommend that you consult your
SUBARU dealer.

&

Brake pad

in (mm)

Brake pad wear limit

0.06 (1.5)

Specifications

494

(497,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

12-2. Fuses and circuits

&

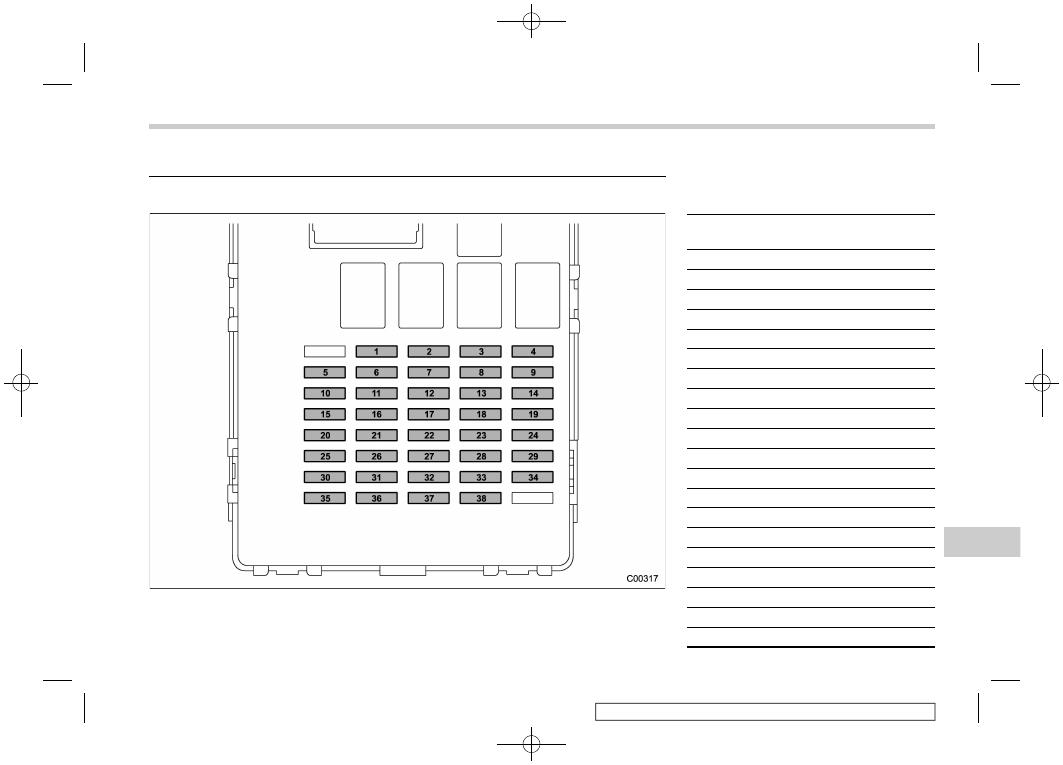

Fuse panel located in the passenger compartment

Fuse

panel

Fuse

rating

Circuit

1

Empty

2

20 A

CIGAR

3

7.5 A

IG A-1

4

15 A

AUDIO NAVI

5

15 A

IG B-2

6

7.5 A

METER IG (DCDC)

7

15 A

12 V SOCKET

8

15 A

A/C IG

9

7.5 A

ACC

10

7.5 A

IG B-1

11

7.5 A

EYE SIGHT (DCDC)

12

Empty

13

7.5 A

IG A-3

14

10 A

UNIT +B

15

7.5 A

METER IG

16

7.5 A

SRVD (DCDC)

17

7.5 A

MIRROR

18

7.5 A

LAMP IG

19

10 A

IG A-2

20

10 A

SRS AIR BAG

– CONTINUED –

Fuses and circuits

495

12

Specifications

(498,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

Fuse

panel

Fuse

rating

Circuit

21

7.5 A

A/C IG (DCDC)

22

25 A

SEAT/H STRG/H

23

10 A

DRL

24

7.5 A

A/C ACC (DCDC)

25

7.5 A

UNIT +B (DCDC)

26

10 A

BACK UP

27

10 A

A/C +B

28

20 A

TRAIL R.FOG

29

7.5 A

AUDIO ACC (DCDC)

30

7.5 A

BACK UP (DCDC)

31

7.5 A

SMT (DCDC)

32

7.5 A

ILLUMI

33

7.5 A

KEY SW A

34

Empty

35

7.5 A

ILLUMI (DCDC)

36

7.5 A

KEY SW B

37

7.5 A

STOP

38

7.5 A

EYE SIGHT

Fuses and circuits

496

(499,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

&

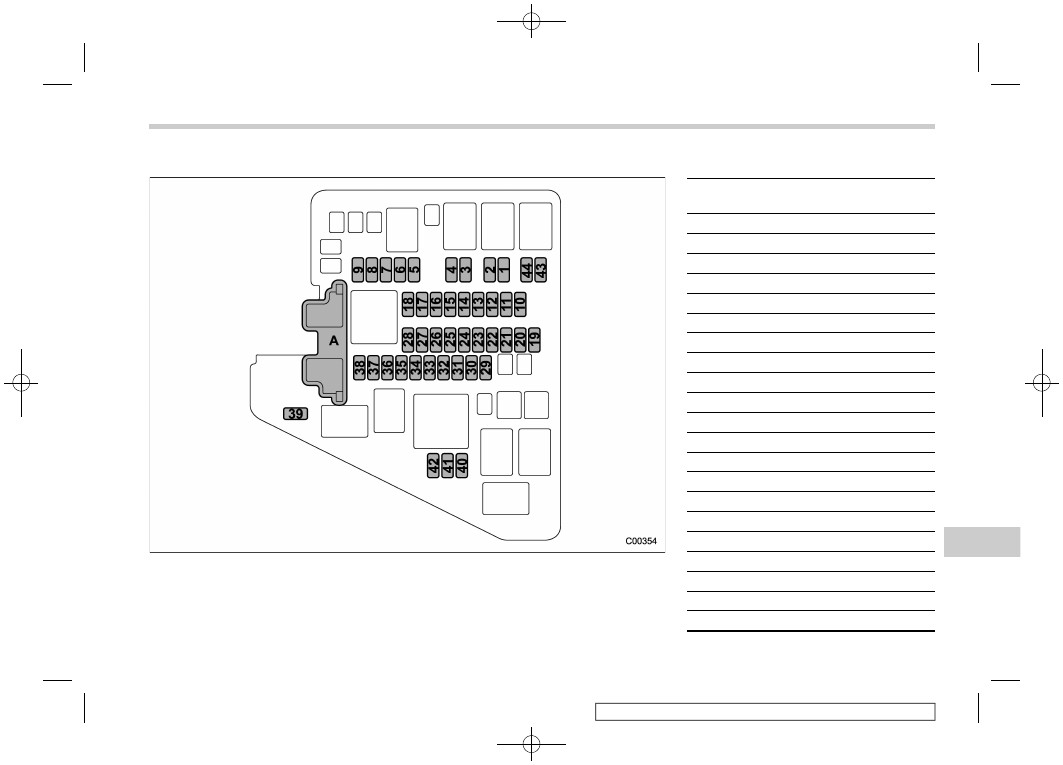

Fuse panel located in the engine compartment

A)

Main fuse

Fuse

panel

Fuse

rating

Circuit

1

7.5 A

HORN 2

2

7.5 A

HORN 1

3

15 A

H/L LO RH

4

15 A

H/L LO LH

5

10 A

DCM

6

10 A

H/L HI RH

7

10 A

H/L HI LH

8

10 A

TAIL

9

30 A

JB-B

10

20 A

FUEL

11

7.5 A

OBD

12

10 A

ODS

13

7.5 A

PU B/UP

14

15 A

HAZARD

15

Empty

16

10 A

MB-B

17

Empty

18

20 A

D/L

19

10 A

AVCS

20

10 A

E/G2

21

7.5 A

CVT SSR

– CONTINUED –

Fuses and circuits

497

12

Specifications

(500,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

Fuse

panel

Fuse

rating

Circuit

22

Empty

23

Empty

24

20 A

O2 HTR

25

Empty

26

20 A

TCU

27

15 A

IG COIL

28

15 A

E/G1

29

30 A

BACKUP

30

25 A

MAIN FUN

31

30 A

VDC SOL

32

10 A

F. FOG

33

25 A

R. DEF

34

20 A

AUDIO

35

10 A

DEICER

36

25 A

SUB FUN

37

15 A

BLOWER

38

15 A

BLOWER

39

Empty

40

15 A

R. WIPER

41

15 A

F. WASH

42

30 A

F. WIPER

Fuses and circuits

498

(501,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

12-3. Bulb chart

&

Safety precautions

WARNING

Bulbs may become very hot while
illuminated. Before replacing bulbs,
turn off the lights and wait until the
bulbs cool down. Otherwise, there is
a risk of sustaining a burn injury.

CAUTION

Replace any bulb only with a new
bulb of the specified wattage. Using
a bulb of different wattage could
result in a fire.

– CONTINUED –

Bulb chart

499

12

Specifications

(502,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

&

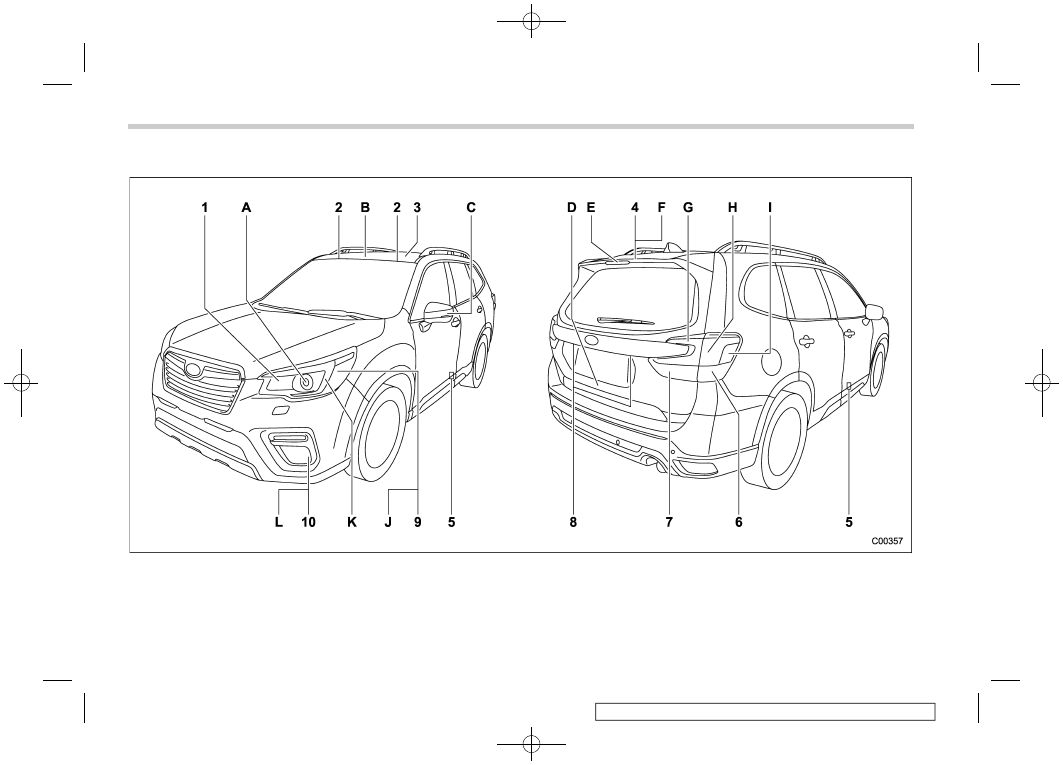

Bulb chart

NOTE

Lights A, B, C, D, E, F, G, H, I, J, K and L are the LED (Light Emitting Diode) type. Consult your SUBARU dealer for replacement.

Bulb chart

500

(503,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

Wattage

Bulb No.

1)

Front turn signal light / Front position light (if equipped)

12 V-28 W / 8 W

7444NA

Front turn signal light (if equipped)

12 V-28 W

7444NA

2)

Vanity mirror light

14 V-2 W

–

3)

Dome light

12 V-8 W

–

4)

Cargo area light (if equipped)

12 V-13 W

–

5)

Door step light

12 V-5 W

W5W

6)

Rear turn signal light

13.5 V-21 W

WY21W

7)

Backup light

13.5 V-16 W

W16W

8)

License plate light

12 V-5 W

W5W

9)

Front side marker light (if equipped)

12 V-5 W

W5W

10) Front fog light (if equipped)

12 V-19 W

H16

A)

Low/High beam headlight

–

–

Daytime running light (if equipped)

–

–

B)

Map light

–

–

C)

Side turn signal light (if equipped)

–

–

D)

Rear gate light (if equipped)

–

–

E)

High-mounted stop light

–

–

F)

Cargo area light (if equipped)

–

–

G)

Tail light

–

–

H)

Stop light

–

–

Tail light

–

–

I)

Rear side marker light

–

–

J)

Front side marker light (if equipped)

–

–

Wattage

Bulb No.

– CONTINUED –

Bulb chart

501

12

Specifications

(504,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

Wattage

Bulb No.

K)

Front position light (if equipped)

–

–

Daytime running light (if equipped)

–

–

L)

Front fog light (if equipped)

–

–

Bulb chart

502

(505,1)

北米Model "A8240BE-B" EDITED: 2018/ 7/ 5

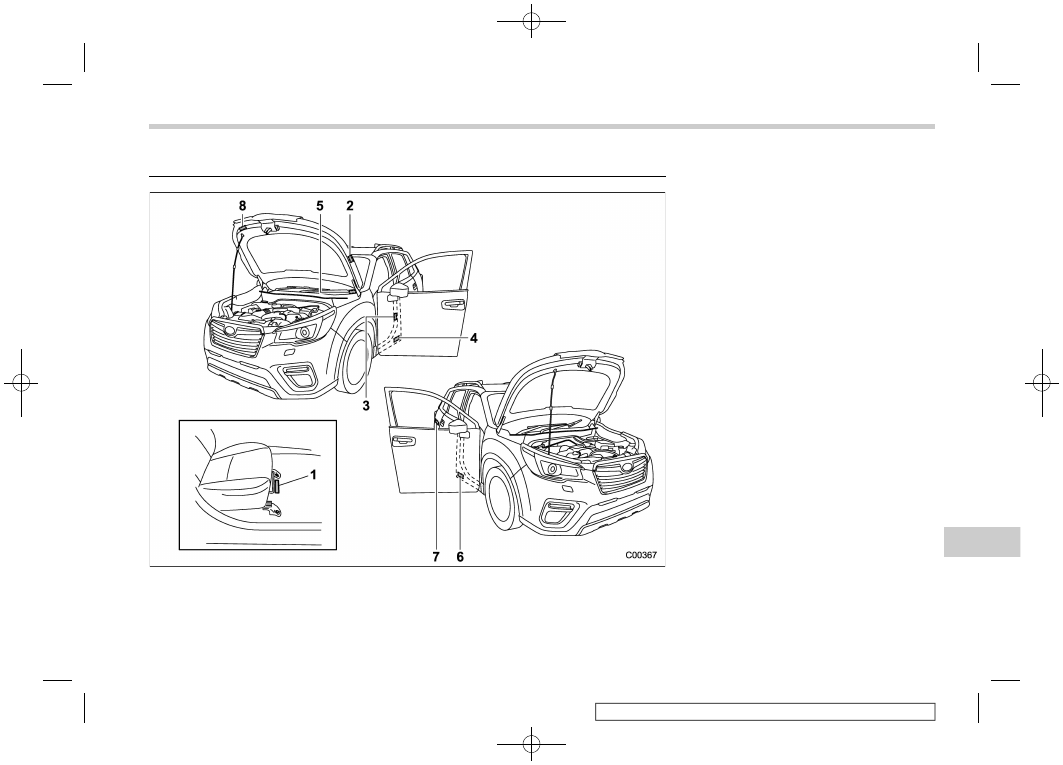

12-4. Vehicle identification

1)

Vehicle identification number (under the
floor carpet of the right-hand front seat)

2)

Emission control label

3)

Tire inflation pressure label

4)

Certification label

5)

Vehicle identification number label

6)

Model number label

7)

Fuel label

8)

Air conditioner label

Vehicle identification

503

12

Specifications
