Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 591





WI-272

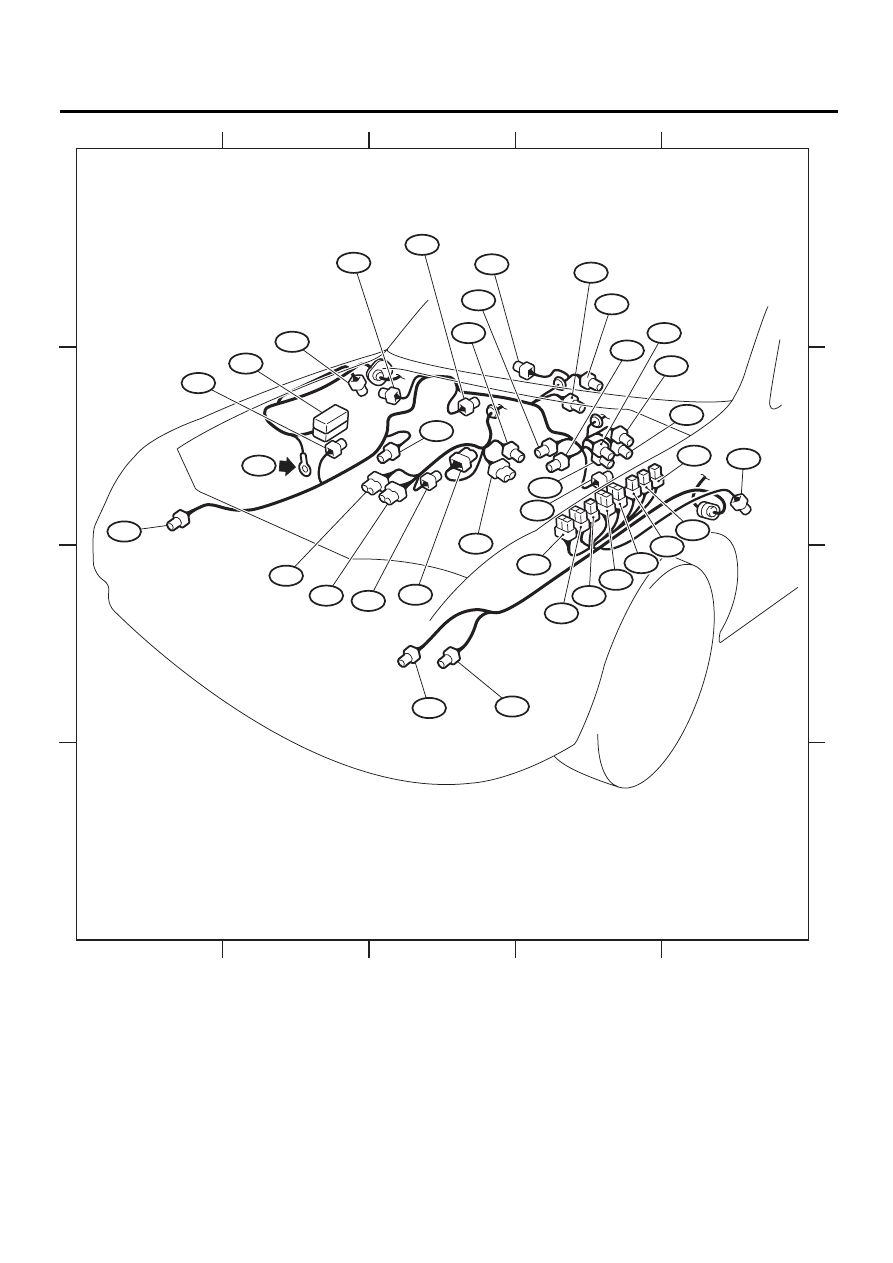

Жгут проводов переборки (в моторном отсеке)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

Контакт

Цвет

Участок

Описание

B3

5

Черный

B-2

Датчик воздушного потока

B6

2

Серый

B-3

Датчик скорости переднего правого колеса системы ABS

B8

5

Серый

B-4

Электродвигатель стеклоочистителей ветрового стекла

B10

4

Серый

B-4

Датчик давления

B11

20

Серый

B-3

T4

Жгут проводов трансмиссии

B12

8

Коричневый

B-3

T3

B14

1

Черный

B-4

Стартер (Магнит)

B15

2

Серый

B-4

Датчик скорости переднего левого колеса системы ABS

B16

2

Серый

B-3

Датчик уровня тормозной жидкости

B20

16

Коричневый

B-3

E1

Жгут проводов двигателя

B21

54

Черный

B-3

E2

B22

16

Коричневый

B-3

E3

B143

20

B-4

Главный блок предохранителей (M/B)

B144

9

Коричневый

B-4

B145

7

Коричневый

B-4

B146

6

Серый

C-3

Бачок жидкости стеклоомывателя (датчик уровня жидкости
стеклоомывателя, электродвигатель стеклоомывателя ветрового
стекла, электродвигатель стеклоомывателя заднего стекла)

B163

6

Черный

B-4

Комплект сигнализации

B166

4

B-4

Опциональный разъем охранной сигнализации

B186

8

B-4

Главный блок предохранителей (M/B)

B310

46

Черный

B-2

Блок управления системы VDC

B360

16

Серый

B-4

F109

Проходной соединительный разъем

B361

14

Серый

B-4

F108

B407

2

Черный

B-5

Левый плафон подсветки подножки

B409

4

Черный

B-4

Блок реле стеклоочистителей

B410

3

Серый

B-4

B411

3

Черный

B-3

Датчик давления

B417

2

Серый

B-3

Вакуумный насос

B422

4

Черный

B-4

Блок реле (реле вакуумного насоса)

B423

8

Черный

B-4

Блок реле (реле двигателя системы VDC и реле цепи
отказоустойчивости)

B430

2

Черный

B-2

Правый плафон подсветки подножки

B432

8

Черный

B-4

Держатель SBF

B433

2

B-4

Главный блок предохранителей (M/B)

: Белого или естественного цвета

Разъем

Подключен к

Контакт

Цвет

Участок

Описание

AB13

2

Желтый

C-3

Левый передний вспомогательный датчик

AB16

2

Желтый

B-1

Правый передний вспомогательный датчик

WI-273

Жгут проводов переборки (в моторном отсеке)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-14752

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

B407

GV

B186

B360

B432

B361

B3

B6

B310

B430

B16

B411

B12

B8

B163

B166

B422

B423

B14

B410

B10

B409

B15

B11

B22

B417

B21

B20

AB16

AB13

B146

B144

B433

B145

B143

WI-274

Жгут проводов переборки (в салоне)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

60.Жгут проводов переборки (в салоне)

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

Кон-
такт

Цвет

Учас-

ток

Описание

B31

6

Жел-

тый

C-1

AB1

Жгут проводов систе-
мы подушек безопас-
ности

B32

8

C-2

Блок указателей по-
ворота и аварийной
сигнализации

B36

28

Синий

B-2

i1

Жгут проводов пане-
ли приборов

B38

20

B-5

i3

B41

2

C-2

Автоматический вы-
ключатель цепи элек-
тростеклоподъемни-
ков

B47

6

Корич-

невый

B-5

Главное реле

B52

24

B-2

Блок предохраните-
лей и реле (F/B)

B54

24

C-3

TCM

B55

24

Серый

C-3

B65

4

Чер-

ный

B-3

Выключатель стоп-
сигналов и датчик на-
жатия педали тормо-
за

B68

8

B-3

Поворотный разъем
рулевой колонки

B69

4

B-3

Переключатель стоя-
ночных огней

B70

18

B-3

Комбинированный пе-
реключатель (пере-
ключатель стекло-
очистителей ветрово-
го стекла и стекло-
очистителя и
стеклоомывателя
заднего стекла)

B71

17

B-3

Комбинированный пе-
реключатель (пере-
ключатель передних
противотуманных
фар, задних противо-
туманных фонарей и
освещения)

B72

6

B-3

Замок зажигания

B77

7

Зеле-

ный

B-4

Привод заслонки ре-
жимов обдува

B86

5

B-4

Мощный транзистор

B87

2

C-5

Электродвигатель
вентилятора

B88

2

B-4

Термовыключатель
испарителя

B90

12

B-4

R50

Кабель крыши

B91

7

Зеле-

ный

B-4

Привод заслонки
FRESH/RECIRC

B97

20

C-1

R2

Задний жгут прово-
дов

B98

24

Чер-

ный

B-5

R1

B116

12

C-4

Подсветка рычага и
индикатора селекто-
ра автоматической
трансмиссии

B122

8

D-5

Соединительный
разъем (E/G)

B134

34

C-4

ECM

B135

35

C-4

B136

35

C-4

B137

31

C-5

B152

10

Серый

B-2

Блок предохраните-
лей и реле (F/B)

B158

8

B-2

B159

9

Корич-

невый

B-2

B177

2

B-4

Антиобледенитель
стеклоочистителей

B225

40

Чер-

ный

C-2

Реле обогрева сиде-
ний

Держатель реле

Реле стартера

Реле электростекло-
подъемников

Реле вспомогательно-
го оборудования 2

Реле передних проти-
вотуманных фар

Реле обогрева зеркал

Реле задних противо-
туманных фонарей

Реле антиобледени-
теля стеклоочистите-
лей

B228

15

B-1

Опциональный разъ-
ем

B231

4

B-3

Датчик угла поворота
рулевого колеса

B235

7

Зеле-

ный

B-4

Привод заслонки воз-
душной смеси со сто-
роны пассажира

B280

30

C-3

Центральный блок уп-
равления

B281

28

C-3

Разъем

Подключен к

Кон-
такт

Цвет

Учас-

ток

Описание

WI-275

Жгут проводов переборки (в салоне)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

B282

16

C-5

Блок управления ав-
томатического конди-
ционера

B283

26

B-5

Блок управления ав-
томатического конди-
ционера (переключа-
тель обогрева задне-
го стекла)

B315

6

Чер-

ный

B-4

Датчик положения пе-
дали акселератора

B327

6

Корич-

невый

B-5

Главное реле 2

B330

4

Чер-

ный

B-5

Реле блокиратора

B331

20

B-4

Соединительный
разъем CAN

B350

4

B-3

Соленоид блокировки
ключа зажигания и
датчик предупрежде-
ния ключа зажигания

B351

2

Чер-

ный

B-4

Антенна

B356

4

Чер-

ный

C-3

Реле фонарей задне-
го хода

B357

4

Чер-

ный

C-3

Реле P-VIGN

B359

5

Чер-

ный

D-4

Датчик угловой ско-
рости рыскания

B362

8

Чер-

ный

B-5

Реле топливного на-
соса

Реле электронной
дроссельной заслон-
ки

B370

2

Чер-

ный

B-4

Диод (освещение)

B373

2

B-2

Блок предохраните-
лей и реле (F/B)

B390

7

Зеле-

ный

B-4

Привод заслонки воз-
душной смеси сторо-
ны водителя

B402

16

Чер-

ный

B-2

Разъем передачи дан-
ных

B403

25

B-2

i2

Жгут проводов пане-
ли приборов

B404

1

Чер-

ный

B-2

Датчик включения
стояночного тормоза

B405

2

Корич-

невый

B-2

Диод (стояночный
тормоз)

B413

2

B-3

Датчик температуры
воздуха в салоне

B414

2

B-4

Лампа подсветки
ключа

B416

8

C-4

Соединительный
разъем CAN

Разъем

Подключен к

Кон-
такт

Цвет

Учас-

ток

Описание

B418

2

B-4

Плафон подсветки
пространства для ног
со стороны пассажи-
ра

B419

7

B-4

Реле вентилятора

B420

2

Зеле-

ный

C-4

B421 Разъем режима пос-

тавки (тестового ре-
жима)

B421

2

Зеле-

ный

C-4

B420

B424

8

D-5

Соединительный
разъем

B426

8

D-5

B431

2

B-3

Плафон подсветки
пространства для ног
со стороны водителя

: Белого или естественного цвета

Разъем

Подключен к

Кон-
такт

Цвет

Учас-

ток

Описание

AB1

6

Жел-

тый

C-1

B31

Жгут проводов пере-
борки

AB2

4

Жел-

тый

B-3

AB7

Нагнетатель подуш-
ки безопасности во-
дителя (поворотный
разъем рулевой ко-
лонки)

AB6

28

Жел-

тый

C-3

Блок управления сис-
темы подушек безо-
пасности

AB9

4

Жел-

тый

C-3

Нагнетатель подуш-
ки безопасности пе-
реднего пассажира

Разъем

Подключен к

Кон-
такт

Цвет

Учас-

ток

Описание
