LAN(diag)-88

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕНТРАЛЬНОГО МОНИТОРА
1) Выведите на дисплей Subaru Select
Monitor текущие данные центрального бло-
ка управления.
2) Выведите на дисплей данные о неис-
правностях центрального дисплей.

На дисплее не отобра-
жается данных о неис-
правностях?

Переходите к шагу 2Сверьтесь с соответс-

твующим разделом по
дисплею системы нави-
гации <См. ET-23
, СНЯ-
ТИЕ, Дисплей системы
навигации.>

2

ПРОВЕРКА СИСТЕМЫ НАВИГАЦИИ.
1) Выведите на дисплей Subaru Select
Monitor текущие данные центрального бло-
ка управления.
2) Выведите на дисплей данные о неис-
правностях системы навигации.

На дисплее не отобра-
жается данных о неис-
правностях?

Сверьтесь с соответс-
твующим разделом по
дисплею системы на-
вигации <См. ET-23,
СНЯТИЕ, Дисплей
системы навигации.>

Сверьтесь с соответс-
твующим разделом по
блоку системы навига-
ции <См. ET-24, СНЯ-
ТИЕ, Корпус системы
навигации.>

LAN(diag)-89

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

P: КДН U1321 НЕПОЛУЧЕНИЕ ДАННЫХ С КОМБИНАЦИИ ПРИБОРОВ

ПО НИЗКОСКОРОСТНОЙ ШИНЕ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Ошибка в комбинации приборов, разрыв или короткое замыкание в жгуте проводов между соеди-
нителем главного жгута проводов и комбинацией приборов, ненадежное соединение разъема или
плохое крепление клемм.
ПРИЗНАК НЕИСПРАВНОСТИ:
Сообщение об ошибке появляется из-за неполучения данных с блока комбинации приборов.

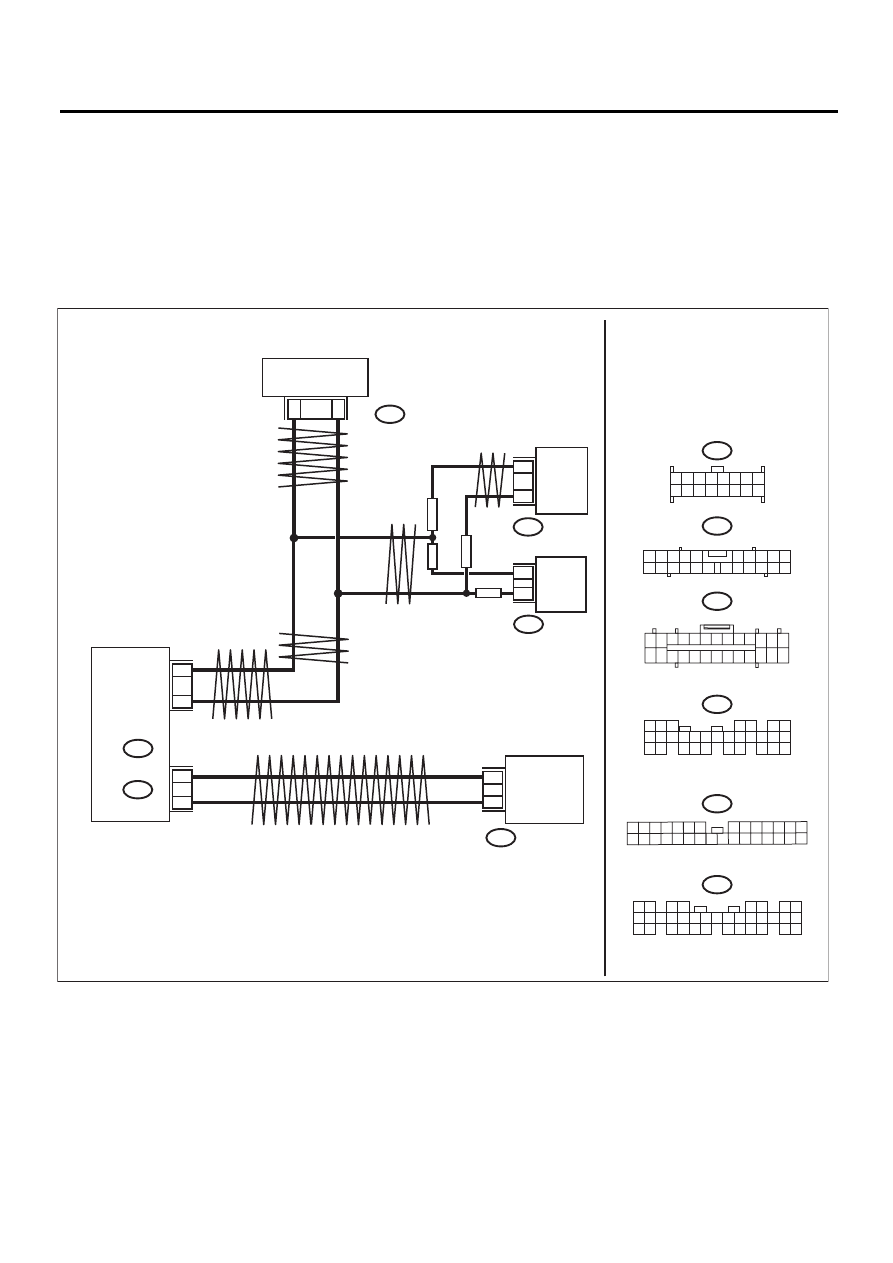

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

i10

B283

A29

A30

A27

A26

B26

B25

i84

B280

B1

B14

ВИТАЯ ПАРА

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

B280

i84

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

B283

i10

КОМБИНАЦИЯ
ПРИБОРОВ

ЦЕНТРАЛЬНЫЙ
БЛОК
УПРАВЛЕНИЯ

A:

B:

A6

A14

ЦЕНТРА-
ЛЬНЫЙ
ДИСПЛЕЙ

21

22

i119

i122

A:

A:

A:

i119

A:

i122

B:

MFD

NA

VI

9

19 20

10

5 6 7

2

1

4

3

13

12

11

14 15 16 17

8

18

22

21

25 26

24

23

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

3 4 5

6 7 8 9

19 20 21

14 15 16

17 18

1 2

10

12

11

13

22

MFD

2 3 4 5 6 7

8 9

15 16 17 18 19 20 21 22

10

1

11 12 13

27 28 29 30

14

23 24 25 26

МНОГО-
ФУНКЦИО-
НАЛЬНЫЙ
ДИСПЛЕЙ

A:

B:

NA

VI

LAN00250

БЛОК
УПРАВЛЕНИЯ
АВТОМАТИЧЕ-
СКОГО
КОНДИЦИОНЕРА

LAN(diag)-90

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЛИНИИ СВЯЗИ
1) Прогрейте двигатель.
2) Сравните данные центрального блока уп-
равления и комбинации приборов при помощи
Subaru Select Monitor.
Проверьте параметры:
• Частота вращения двигателя
• Положение рычага переключения передач

Отображаемые данные сов-
падают?

Переходите к ша-
гу 2.

Выполните процеду-
ру самодиагностики
комбинации прибо-
ров. <См. IDI-3, СА-
МОДИАГНОСТИКА,
ПРОВЕРКА, Систе-
ма комбинации при-
боров.>

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы центрального бло-
ка управления и комбинации приборов.
2) Измерьте сопротивление между разъема-
ми жгута проводов.

Разъемы и клеммы

(i10) № 21 — (i84) № 27:
(i10) № 22 — (i84) № 26:

Сопротивление составляет
менее 10 Ом?

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените жгут про-
водов.

Переходите к шагу 3.

3

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Выполните процедуру самодиагностики ком-
бинации приборов. <См. IDI-3
, САМОДИАГ-
НОСТИКА, ПРОВЕРКА, Система комбинации
приборов.>

Самодиагностика заверши-
лась успешно?

Временная поте-
ря контакта. Про-
верьте надеж-
ность соединения
каждого разъ-
ема.

Замените комбина-
цию приборов. <См.
IDI-11
, СНЯТИЕ, Ком-
бинация приборов.>

LAN(diag)-91

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

X: КДН B1500 НЕИСПРАВНОСТЬ ПРИЕМОПЕРЕДАТЧИКА UART СИСТЕМЫ

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ АВТОМОБИЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание в линии связи UART между блоком управления системы дистанци-
онного управления замками автомобиля и центральным блоком управления, ненадежное подсоеди-
нение разъема или плохое крепление клемм.
ПРИЗНАК НЕИСПРАВНОСТИ:
Дверной замок не реагирует на команды системы дистанционного управления замками автомобиля.

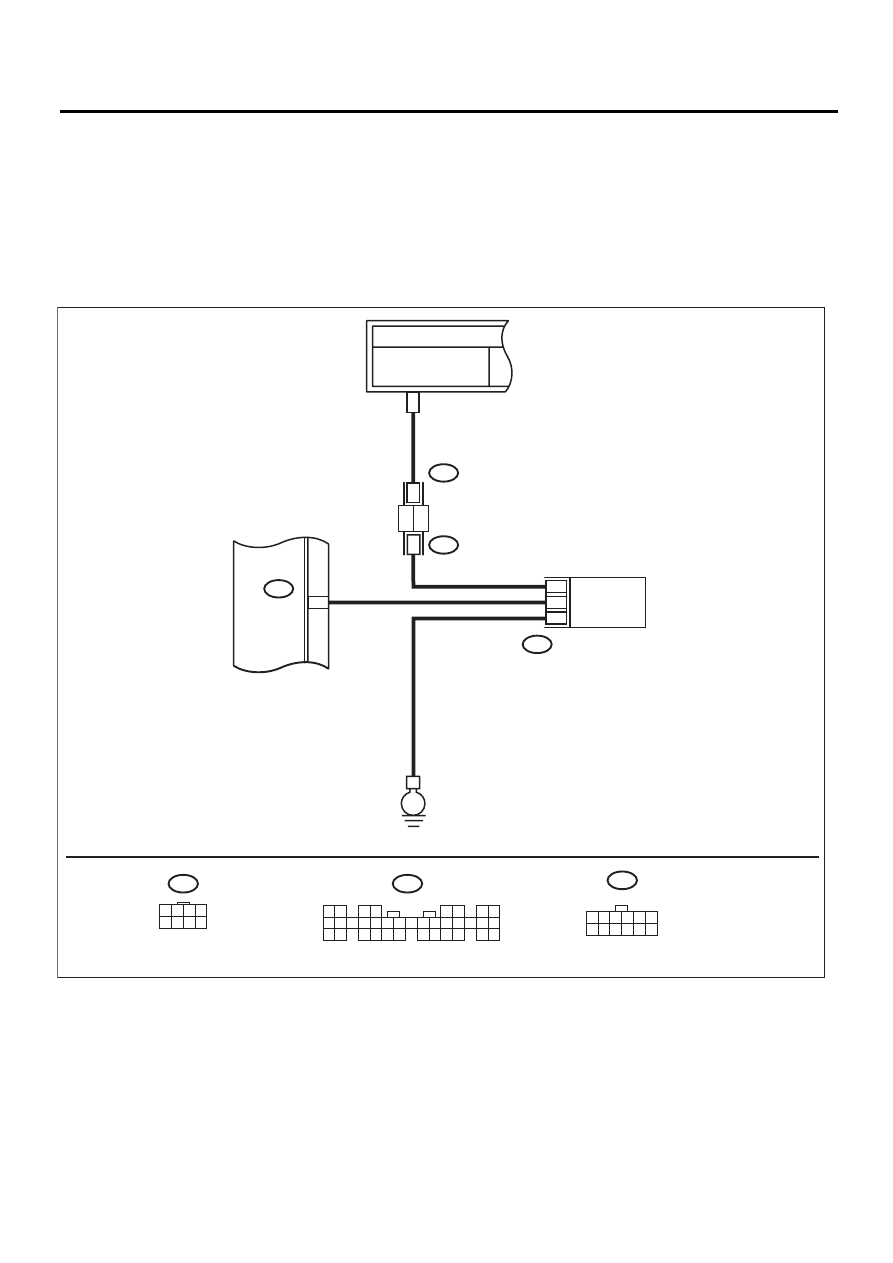

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

LAN00192

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

FB-10

ПРЕДОХРАНИТЕЛЬ M/B № 28

(P)

1

4

3

7

A9

A4

5

ЦЕНТРАЛЬНЫЙ
БЛОК
УПРАВЛЕНИЯ

СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ ОСВЕЩЕНИЯ И ФОНАРЕЙ ЗАДНЕГО ХОДА

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ ЗАМКАМИ АВТОМОБИЛЯ

i84

i99

i99

i96

E

i84

i96

i99

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

10 11 12

3 4
9

5 6

1
7

2
8

1 2 3 4
5 6 7 8
