LAN(diag)-68

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

O: КДН U1221 НЕПОЛУЧЕНИЕ ДАННЫХ С ECM ПО ВЫСОКОСКОРОСТНОЙ

ШИНЕ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность ECM. (Если в главном жгуте проводов имеет место ошибка связи, одновременно по-
дается сигнал КДН P0600 для линии связи CAN.)

ПРИМЕЧАНИЕ:
Когда на дисплее отображается несколько КДН, <См. LAN(diag)-36, ТАБЛИЦА КОДОВ ДИАГНОСТИ-
КИ НЕИСПРАВНОСТЕЙ, СПИСОК, Список кодов диагностики неисправностей (КДН).>
ПРИЗНАК НЕИСПРАВНОСТИ:
• Горит контрольная лампа обнаружения неисправностей.
• На одометре/счетчике пройденного пути отображается сообщение “Er HC”.
• Отображаются КДН P1718 (для блока TCM) и C0057 (для блока управления системы VDC)

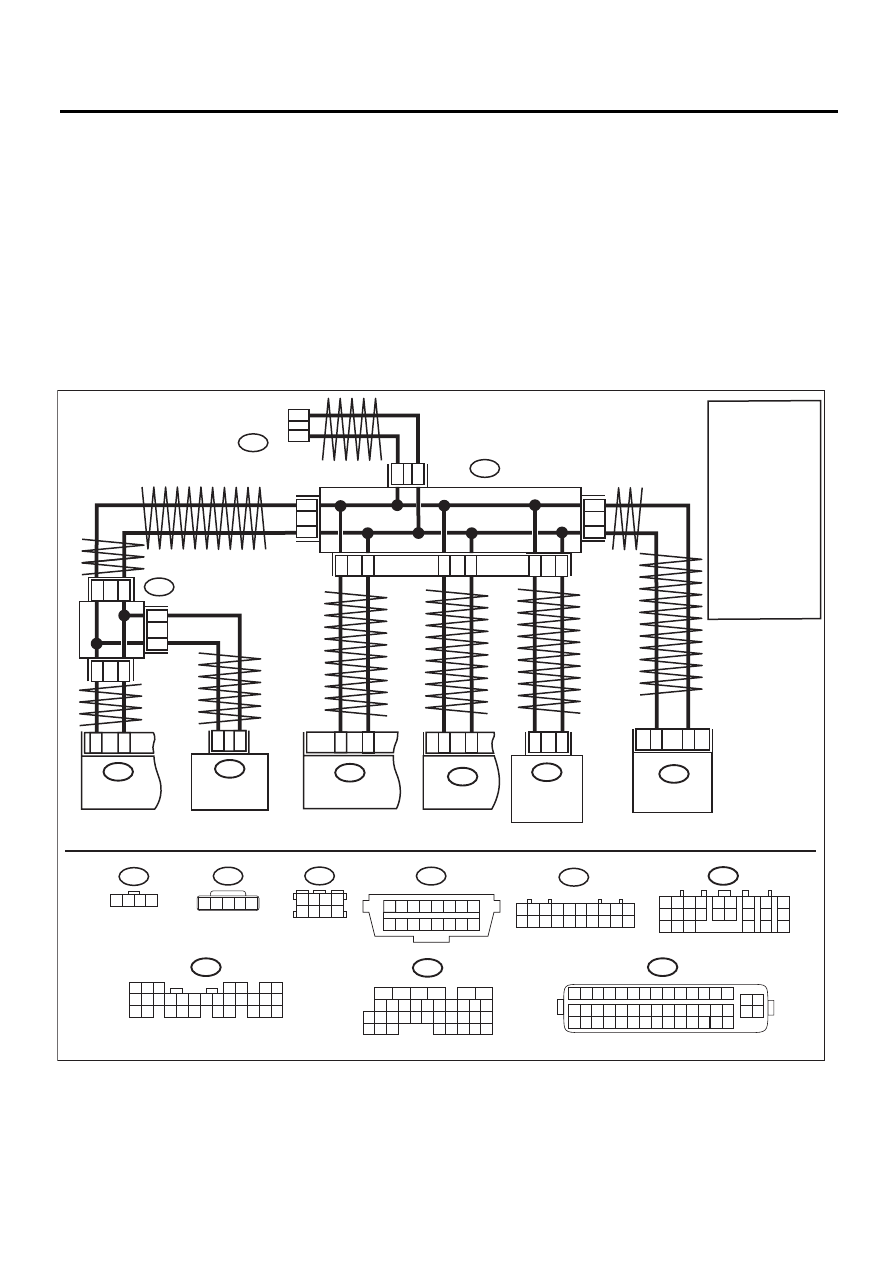

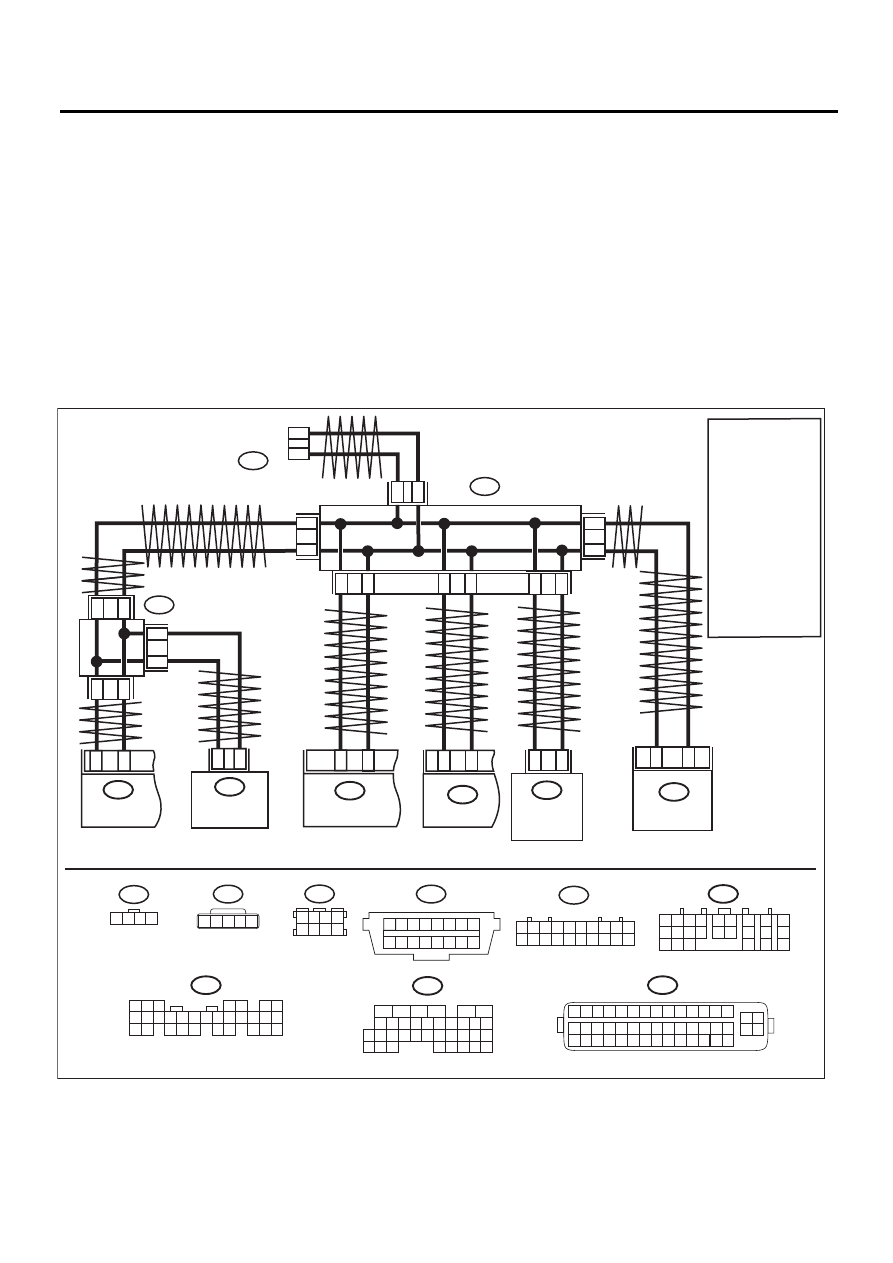

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

2

3

B359

ДАТЧИК СКОРО-
СТИ РЫСКАНИЯ

B231

2

1

ДАТЧИК УГЛА
ПОВОРОТА РУЛЕ-
ВОГО КОЛЕСА

VDCCM & H/U

B310

34

20

B231

1 2 3 4

B54

A:

1 2

7

8

9

5 6

3 4

10 11 12
19 20 21

13

14 15

16

17

18

22

23

24

B280

B:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

ECM

B136

27

35

ВИТАЯ ПАРА

B310

1 2 3 4 5 6 7 8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35 36 37 38 39 40 41 42

43 44
45 46

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

LAN00207

TCM

B54

A:

A3

A4

B402

B359

1 2 3 4 5

B20

B30

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

B280

B:

6

14

B416

1 2

4

5 6 7 8

3

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

B331

B416

B331

B402

ВИТАЯ ПАРА

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ ЛИНИИ CAN

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ ЛИНИИ CAN

ВИТ

АЯ

ПАР

А

ВИТ

АЯ

 ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

А

Я

 ПАР

А

ВИТ

АЯ

 ПАР

А

ВИТ

АЯ

 ПАР

А

РАЗЪЕМ
ПЕРЕДАЧИ
ДАННЫХ

2

*

1

*

2

*

1

*

3

*

4

*

2

*

1

*

2

*

1

*

2

*

1

*

2

*

1

*

3

*

4

*

3

*

4

*

:

:

2

*

1

*

:

3

*

:

4

*

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 1, 2, 3, 11, 12 И 13

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 8, 9, 10, 18, 19 И 20

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 1, 2, 5 И 6

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 3, 4, 7 И 8

LAN(diag)-69

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor и считайте
все КДН.

Отображаются ли дру-
гие КДН, не относящи-
еся к центральному
блоку управления?

Проведите диагностику
по КДН других блоков
управления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Указывает ли КДН,
отображаемый на дис-
плее, на текущую не-
исправность?

Проверьте надежность
соединения разъемов
жгута проводов. Пере-
ходите к шагу 3.

Переходите к ша-
гу 3.

3

ПРОВЕРКА КДН.
Переведите замок зажигания в положение OFF и
повторно считайте КДН.

Указывает ли КДН,
отображаемый на дис-
плее, на текущую не-
исправность?

Переходите к шагу 5.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor сигна-
лы частоты вращения двигателя и скорости авто-
мобиля, получаемые с ECM, TCM, блока управле-
ния системы VDC и центрального блока управле-
ния в одинаковых условиях, и сравните данные.

Совпадают ли дан-
ные?

Временная потеря кон-
такта. Выполните очис-
тку памяти.

Переходите к ша-
гу 5.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального
блока управления.
2) Измерьте сопротивление между разъемами
жгута проводов.

Разъемы и клеммы

(B280) № 20 — № 30:

Сопротивление со-
ставляет 55 — 65 Ом?
(Нормативная величи-
на 60 Ом)

Считайте КДН для бло-
ка ECM. Проведите диа-
гностику в соответствии
с КДН. <См.
EN(H6DO)(diag)-35,
СЧИТЫВАНИЕ КОДОВ
ДИАГНОСТИКИ НЕИС-
ПРАВНОСТЕЙ (КДН)
ДВИГАТЕЛЯ (НОР-
МАЛЬНЫЙ РЕЖИМ),
ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

Переходите к ша-
гу 6.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального
блока управления.
2) Измерьте сопротивление между разъемами
жгута проводов.

Разъемы и клеммы

(B280) № 20 — № 30:

Сопротивление со-
ставляет 115 — 125
Ом? (Разрыв цепи пе-
ременного резистора
или главного жгута
проводов.)

Переходите к шагу 7.

Если сопротивле-
ние составляет

∞

Ом, имеет место
разрыв в цепи от
центрального
блока управле-
ния. Устраните
разрыв цепи в
жгуте проводов
или замените
жгут проводов.

7

ПРОВЕРКА БЛОКА ECM.
1) Подсоедините Subaru Select Monitor.
2) Считайте коды диагностики неисправностей
для ECM.

Dszdktys kb lheubt RLY
gjvbvj “Improper CAN
communication”&

Проведите диагностику
в соответствии с КДН.

Переходите к ша-
гу 8.

8

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВ-
ЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor те-
кущие данные ECM.
2) Проверьте пункт “body integrated unit data
received” (“данные, полученные с центрального
блока управления”).

Отображается ли на
дисплее “Yes” (“Да”)?

Переходите к шагу 9.

Замените
ECM.<См.
FU(H6DO)-32

Блок управления
двигателем
(ECM).>

9

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВ-
ЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor те-
кущие данные ECM.
2) Проверьте пункт “body integrated unit counter
update” (“обновление счетчика центрального
блока управления”).

Отображается ли на
дисплее “Yes” (“Да”)?

Замените центральный
блок управления. <См.
SL-42, СНЯТИЕ,
Цент-
ральный блок управле-
ния.>

Замените
ECM.<См.
FU(H6DO)-32

Блок управления
двигателем
(ECM).>

LAN(diag)-70

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

P: КДН U1222 НЕПОЛУЧЕНИЕ ДАННЫХ С TCM ПО ВЫСОКОСКОРОСТНОЙ

ШИНЕ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Ошибка в блоке TCM, разрыв или короткое замыкание в жгуте проводов между соединителем глав-
ного жгута проводов и блоком TCM, ненадежное подсоединение разъемов или плохое крепление
клемм.

ПРИМЕЧАНИЕ:
Когда на дисплее отображается несколько КДН, <См. LAN(diag)-36, ТАБЛИЦА КОДОВ ДИАГНОСТИ-
КИ НЕИСПРАВНОСТЕЙ, СПИСОК, Список кодов диагностики неисправностей (КДН).>
ПРИЗНАК НЕИСПРАВНОСТИ:
• Горит контрольная лампа обнаружения неисправностей.
• На одометре/счетчике пройденного пути отображается сообщение “Er HC”.
• Отображаются КДН P0600 (для блока ECM) и C0057 (для блока управления системы VDC)
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

2

3

B359

ДАТЧИК СКОРО-
СТИ РЫСКАНИЯ

B231

2

1

ДАТЧИК УГЛА
ПОВОРОТА РУЛЕ-
ВОГО КОЛЕСА

VDCCM & H/U

B310

34

20

B231

1 2 3 4

B54

A:

1 2

7

8

9

5 6

3 4

10 11 12
19 20 21

13

14 15

16

17

18

22

23

24

B280

B:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

ECM

B136

27

35

ВИТАЯ ПАРА

B310

1 2 3 4 5 6 7 8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35 36 37 38 39 40 41 42

43 44
45 46

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

LAN00207

TCM

B54

A:

A3

A4

B402

B359

1 2 3 4 5

B20

B30

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

B280

B:

6

14

B416

1 2

4

5 6 7 8

3

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

B331

B416

B331

B402

ВИТАЯ ПАРА

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ ЛИНИИ CAN

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ ЛИНИИ CAN

ВИТ

АЯ

ПАР

А

ВИТ

АЯ

 ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ

 ПАР

А

ВИТ

А

Я

 ПАР

А

ВИТ

АЯ

 ПАР

А

РАЗЪЕМ
ПЕРЕДАЧИ
ДАННЫХ

2

*

1

*

2

*

1

*

3

*

4

*

2

*

1

*

2

*

1

*

2

*

1

*

2

*

1

*

3

*

4

*

3

*

4

*

:

:

2

*

1

*

:

3

*

:

4

*

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 1, 2, 3, 11, 12 И 13

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 8, 9, 10, 18, 19 И 20

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 1, 2, 5 И 6

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 3, 4, 7 И 8

LAN(diag)-71

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor и считайте
все КДН.

Отображаются ли другие
КДН, не относящиеся к цент-
ральному блоку управления?

Проведите диа-
гностику по КДН
других блоков уп-
равления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Указывает ли КДН, отобра-
жаемый на дисплее, на теку-
щую неисправность?

Проверьте на-
дежность соеди-
нения разъемов
жгута проводов.
Переходите к ша-
гу 3.

Переходите к ша-
гу 4.

3

ПРОВЕРКА КДН.
Переведите замок зажигания в положение OFF и
повторно считайте КДН.

Указывает ли КДН, отобра-
жаемый на дисплее, на теку-
щую неисправность?

Переходите к ша-
гу 5.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor сигна-
лы частоты вращения двигателя и скорости авто-
мобиля, получаемые с ECM, TCM, блока управле-
ния системы VDC и центрального блока управле-
ния в одинаковых условиях, и сравните данные.

Совпадают ли данные?

Временная поте-
ря контакта. Вы-
полните очистку
памяти.

Переходите к ша-
гу 5.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем TCM (B54).
2) Измерьте сопротивление между клеммами
разъема жгута проводов.

Разъемы и клеммы

(B54) № 3 — № 4:

Сопротивление составляет
10 МОМ или более?

Разрыв в соот-
ветствующей це-
пи блока TCM.
Устраните раз-
рыв цепи в жгуте
проводов или за-
мените жгут про-
водов.

Переходите к ша-
гу 6.

6

ПРОВЕРКА БЛОКА TCM.
Считайте КДН для блока TCM при помощи Subaru
Select Monitor. <См. 5AT(diag)-17, ПОРЯДОК
 РА-
БОТЫ, Subaru Select Monitor.>

Отображаются ли на дисп-
лее КДН помимо “CAN
communication”?

Проведите диа-
гностику в соот-
ветствии с КДН.

<См. LAN(diag)-
71
, Процедура
диагностики с ис-
пользованием ко-
дов диагностики
неисправностей
(КДН).>

7

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВ-
ЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor те-
кущие данные ECM.
2) Проверьте пункт “body integrated unit data
received” (“данные, полученные с центрального
блока управления”).

Отображается ли на дисплее
“Yes” (“Да”)?

Переходите к ша-
гу 8.

Замените цент-
ральный блок уп-
равления. <См.
SL-42
, СНЯТИЕ,
Центральный
блок управле-
ния.>

8

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВ-
ЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor те-
кущие данные ECM.
2) Проверьте пункт “body integrated unit counter
update” (“обновление счетчика центрального бло-
ка управления”).

Отображается ли на дисплее
“Yes” (“Да”)?

Замените блок
TCM. <См. 5AT-
59
, Блок управле-
ния трансмиссии
(TCM).>

Замените цент-
ральный блок уп-
равления. <См.
SL-42
, СНЯТИЕ,
Центральный
блок управле-
ния.>















содержание   ..  514  515  516  517   ..
