SE-16

Сиденья второго ряда

СИДЕНЬЯ

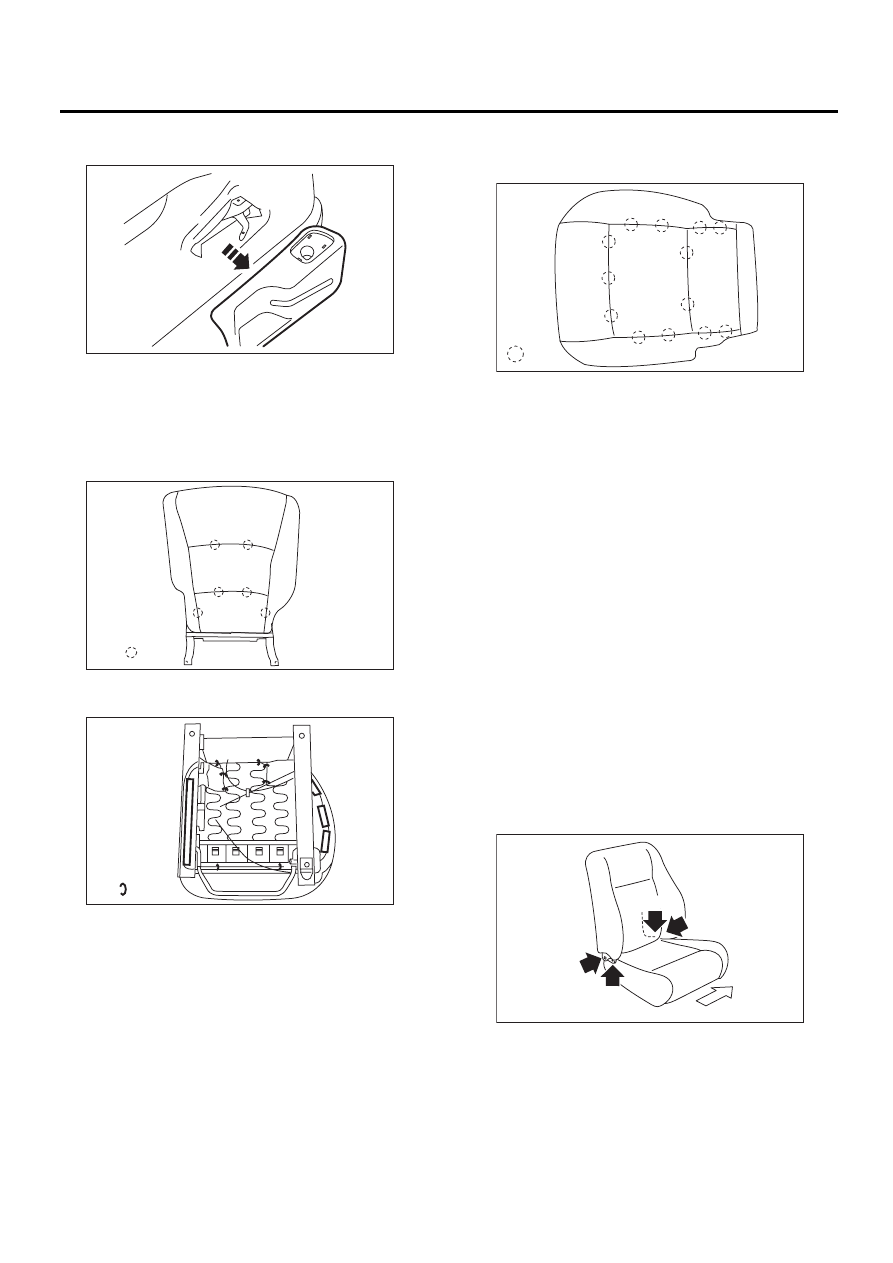

11) Снимите кнопку и крышку рычага механиз-
ма отвода сиденья вперед.

12) Снимите стопорную втулку подголовника.

ПРИМЕЧАНИЕ:
Для снятия, выдавите наружу изнутри сиденья.
13) Извлеките каркас из спинки сиденья.
14) Снимите крепежные кольца (A) спинки сиде-
нья, а затем снимите чехол со спинки сиденья.

15) Снимите крючки и крепежные кольца (A) с
обратной стороны подушки сиденья.

16) Снимите подушку сиденья с узла направля-
ющих сиденья.

17) Снимите крепежные кольца (A) подушки
сиденья, а затем снимите чехол с подушки си-
денья.

D: СБОРКА

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить и не испачкать чехол спинки сиде-
нья во время сборки.
• Всегда используйте новые крепежные
кольца.
• Устанавливайте крепежные кольца с по-
мощью плоскогубцев для установки кре-
пежных колец.
• Надежно установите крепежные кольца в
предусмотренных местах и убедитесь в том,
что на чехле спинки сиденья отсутствуют
складки и волны.
Производите сборку в порядке, обратном по-
рядку разборки.
1) Сборку подушки сиденья производите в по-
рядке, обратном порядку разборки.
2) Сборку спинки сиденья производите в по-
рядке, обратном порядку разборки.
3) Временно затяните болты шарнира наклона
спинки сиденья в последовательности с (1) по
(4) до такой степени, чтобы узел спинки сиде-
нья не был зафиксирован.

SE-00618

: (A)

SE-00606

: (A)

SE-00619

(A) Внутренняя часть салона автомобиля

(B) Наружная часть салона автомобиля

: (A)

SE-00620

(A)

(B)

(2)

(4)

(3)

(1)

SE-00538

SE-17

Сиденья второго ряда

СИДЕНЬЯ

4) При помощи рычага регулировки наклона
спинки сиденья установите спинку сиденья в
максимально вертикальное положение и про-
верьте первое положение фиксации спинки си-
денья.
5) Крепко удерживая узел подушки сиденья,
затяните болты шарнира наклона спинки сиде-
нья в описанной выше последовательности до
достижения предусмотренного момента за-
тяжки.

ОСТОРОЖНО:
Не прикасайтесь к узлу спинки сиденья во
время затяжки болтов шарнира наклона
спинки сиденья.
6) Сборку всех жгутов проводов, узла крепле-
ния ремня безопасности с внутренней стороны
переднего сиденья и всех крышек и накладок
осуществляйте в порядке, обратном порядку
снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. SE

-2, УЗЕЛ, Об-

щее описание.>

E: ПРОВЕРКА

Убедитесь в том, что на чехле сиденья нет раз-
рывов или потертостей.

SE-18

Сиденья третьего ряда

СИДЕНЬЯ

4. Сиденья третьего ряда

A: СНЯТИЕ

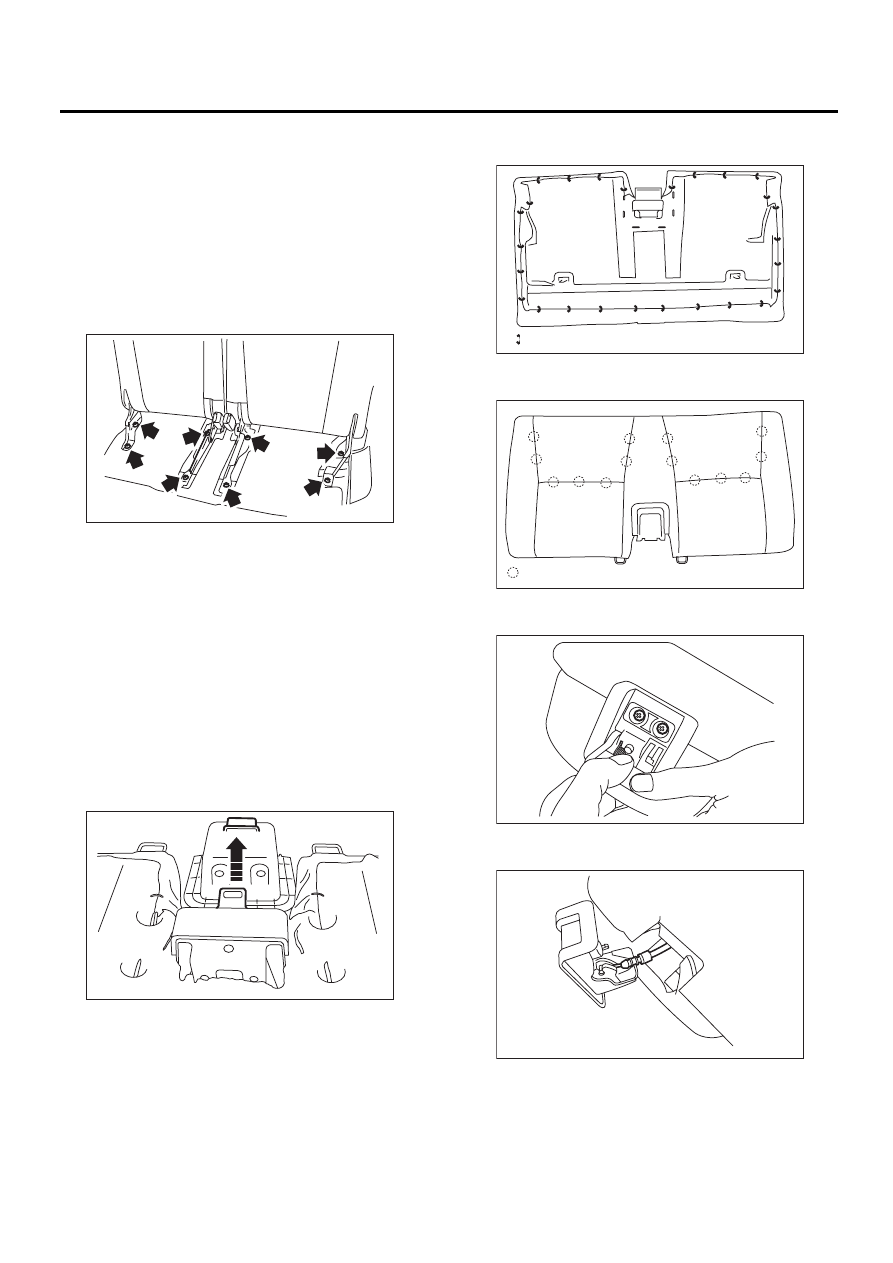

1) Приподнимите переднюю сторону подушки
сиденья третьего ряда, после чего снимите
крючки.
2) Приподнимите подушку сиденья третьего
ряда и снимите ее, надавив назад для отсоеди-
нения крючка.
3) Снимите восемь болтов крепления спинки
сиденья третьего ряда.

4) Снимите сиденье третьего ряда.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. SE

-2, УЗЕЛ, Об-

щее описание.>

C: РАЗБОРКА

1) Снимите сиденье третьего ряда. <См. SE-18,
СНЯТИЕ, Сиденья третьего ряда.>
2) Снимите подголовник.
3) Извлеките лоток ремня безопасности.

4) Снимите крепежные кольца (A) на обратной
стороне подушки сиденья.

5) Снимите крепежные кольца (A) на передней
стороне подушки сиденья.

6) Снимите два винта крепления узла рычага
регулировки наклона спинки сиденья.

7) Отсоедините тросик, соединенный с узлом
шарнира наклона спинки сиденья.

8) Снимите чехол спинки сиденья.

SE-00621

SE-00622

: (A)

SE-00623

: (A)

SE-00624

SE-00625

SE-00626

SE-19

Сиденья третьего ряда

СИДЕНЬЯ

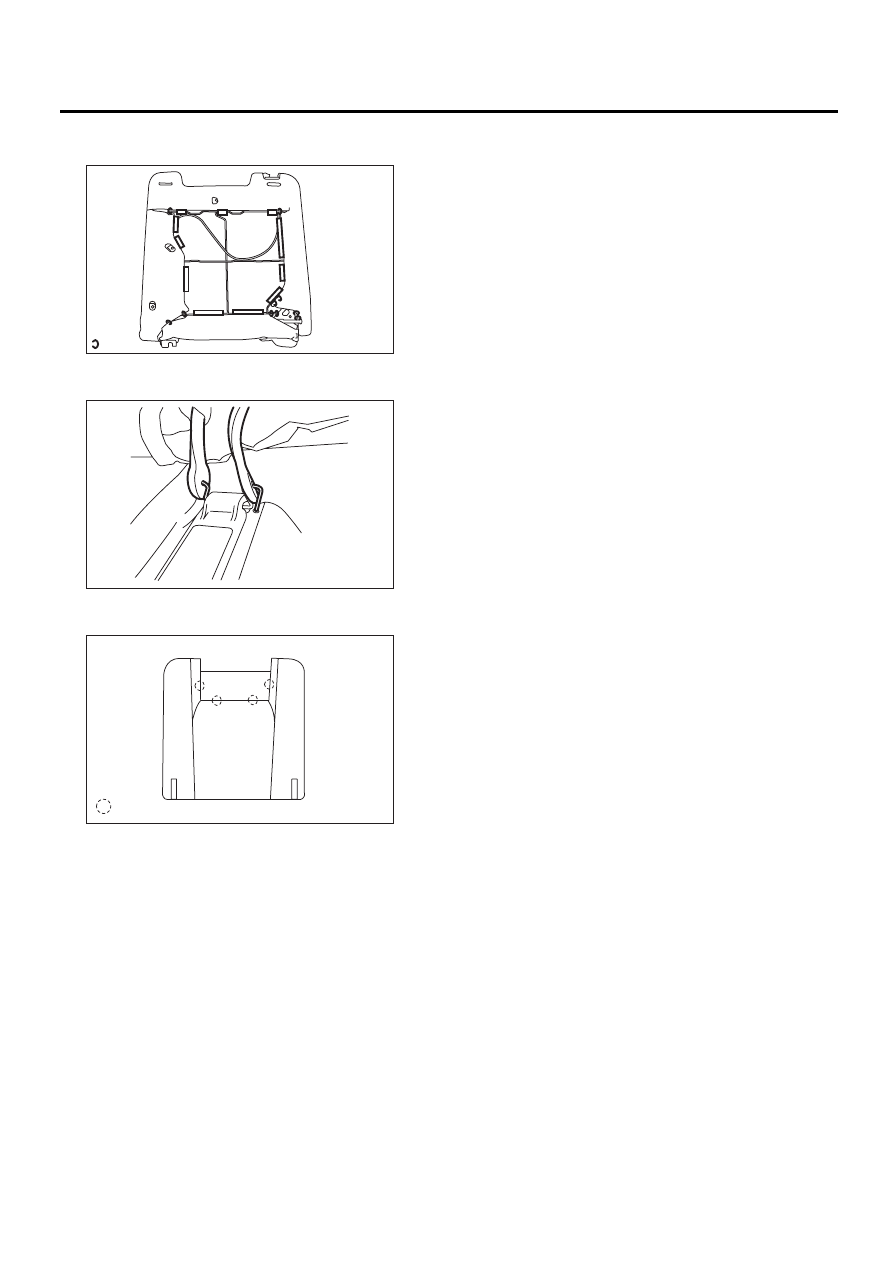

9) Снимите крепежные кольца (А) и крючки с
обратной стороны спинки сиденья.

10) Снимите крючки крепления спинки сиде-
нья к каркасу.

11) Снимите крепежные кольца (A) на обрат-
ной стороне спинки сиденья.

12) Снимите чехол спинки сиденья.
13) Извлеките каркас из подушки спинки сиде-
нья.

D: СБОРКА

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить и не испачкать чехол спинки сиде-
нья во время сборки.
• Всегда используйте новые крепежные
кольца.
• Устанавливайте крепежные кольца с по-
мощью плоскогубцев для установки кре-
пежных колец.
• Надежно установите крепежные кольца в
предусмотренных местах и убедитесь в том,
что на чехле спинки сиденья отсутствуют
складки и волны.
Производите сборку в порядке, обратном по-
рядку разборки.
1) Сборку подушки сиденья производите в по-
рядке, обратном порядку разборки.
2) Сборку спинки сиденья производите в по-
рядке, обратном порядку разборки.
3) Сборку всех узлов крепления ремней безо-
пасности с внутренних сторон передних сиде-
ний и всех крышек и накладок осуществляйте
в порядке, обратном порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. SE

-2, УЗЕЛ, Об-

щее описание.>

E: ПРОВЕРКА

Убедитесь в том, что на чехле сиденья нет раз-
рывов или потертостей.

: (A)

SE-00627

SE-00628

: (A)

SE-00629
