GW-30

Стекло люка крыши

СТЕКЛА/ОКНА/ЗЕРКАЛА

19.Стекло люка крыши

A: ПРОЦЕДУРА

Вопросы снятия, установки и регулировки
стекла люка крыши рассматриваются в разде-
ле “Люк крыши”.
• Снятие<См. SR-5, СНЯТИЕ, Стеклянный
люк.>
• Установка<См. SR-5, УСТАНОВКА, Стеклян-
ный люк.>
• РЕГУЛИРОВКА<См. SR-5, РЕГУЛИРОВКА,
Стеклянный люк.>

GW-31

Зеркало заднего вида

СТЕКЛА/ОКНА/ЗЕРКАЛА

20.Зеркало заднего вида

A: СНЯТИЕ

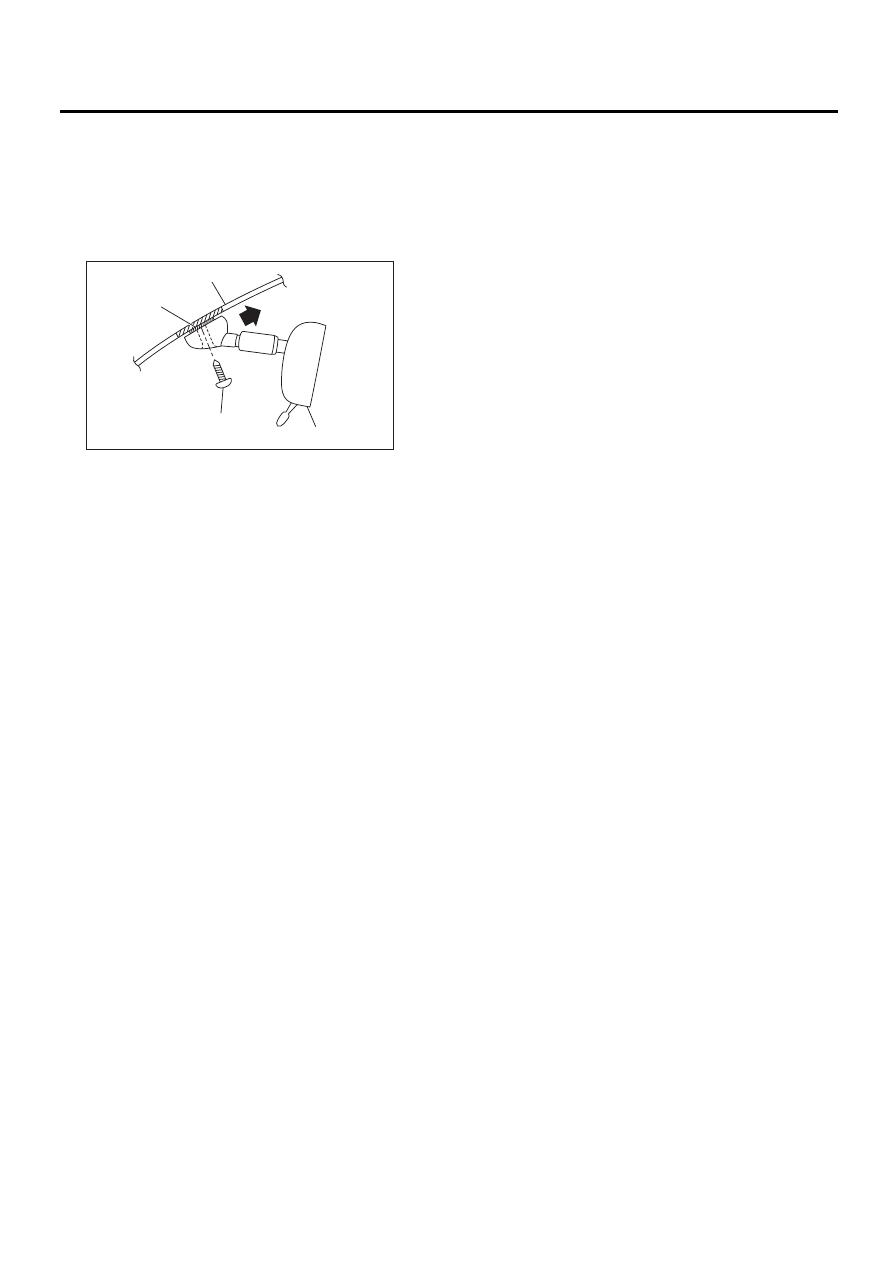

1) Отверните винт TORX

®

 (1).

2) Переместите зеркало заднего вида (2) к вер-
хней части (А) ветрового стекла (3) и снимите
зеркало с крепления (4).

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить поверхность зеркала.
• Соблюдайте осторожность, чтобы не пов-
редить ветровое стекло.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW(MIRROR)

-5,

УЗЕЛ, Общие сведения.>

ОСТОРОЖНО:
При затяжке крепежного винта TORX

®

 обя-

зательно придерживайтесь предусмотрен-
ного момента затяжки. В противном случае,
при затяжке с избыточным моментом креп-
ление может получить повреждение.

C: ПРОВЕРКА

Убедитесь в том, что зеркало не имеет повреж-
дений.

GW-00413

(2)

(1)

(3)

(4)

(A)

GW-32

Система антиобледенителей щеток стеклоочистителей ветрового стекла

СТЕКЛА/ОКНА/ЗЕРКАЛА

21.Система

антиобледенителей щеток
стеклоочистителей
ветрового стекла

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-188, Система антиобледенителей ще-
ток стеклоочистителей ветрового стекла.>

B: ПРОВЕРКА

Описание процедуры проверки приведено в
разделе “Обогреватель заднего стекла”.
<См. GW-27, ПРОВЕРКА, Обогреватель задне-
го стекла.>

ПРИМЕЧАНИЕ:
Настройку параметров системы антиобледени-
телей щеток стеклоочистителей ветрового
стекла можно осуществить при помощи Subaru
Select Monitor.

*: При возникновении одного из следующих обстоя-
тельств, непрерывный режим работы приостанавливает-
ся и полностью отключается через 15 мин.

• Температура наружного воздуха 5°C (41°F) или выше
в течение 10 с
• Неисправность датчика температуры наружного воз-
духа.
• Скорость автомобиля ниже 15 км/ч (9 миль/ч) в тече-
ние 15 минут.
• Неисправность системы связи CAN.

C: РЕМОНТ

Описание процедур ремонта приведено в раз-
деле “Обогреватель заднего стекла”.
<См. GW-28, РЕМОНТ, Обогреватель заднего
стекла.>

Проявление не-

исправности

Порядок устранения

Не работает
антиобледени-
тель щетки
стеклоочисти-
теля ветрового
стекла.

1. Предохранитель (F/B № 4, 9)
2. Реле антиобледенителей щеток
стеклоочистителей ветрового стекла
3. Выключатель антиобледенителей
стеклоочистителей ветрового стекла
4. Жгут проводов
5. Центральный блок управления

Название системы

Начальная

настройка

Возможные инди-

видуальные на-

стройки

Таймер системы анти-
обледенителей ще-
ток стеклоочистите-
лей ветрового стекла

Выключе-
ние через
15 минут

Непрерывная рабо-
та*

GW-33

Выключатель антиобледенителей щеток стеклоочистителей ветрового стекла

СТЕКЛА/ОКНА/ЗЕРКАЛА

22.Выключатель

антиобледенителей щеток
стеклоочистителей
ветрового стекла

A: СНЯТИЕ

1) Снимите нижнюю крышку панели приборов.
<См. EI-36
, СНЯТИЕ, Нижняя крышка панели
приборов.>
2) Отсоедините разъем жгута проводов и сни-
мите выключатель антиобледенителей щеток
стеклоочистителей ветрового стекла.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ПРОВЕРКА ПРИ ПОМОЩИ SUBARU
SELECT MONITOR

ОСТОРОЖНО:
Перед проведением проверки определите,
установлена ли у таймера системы антиоб-
леденителей щеток стеклоочистителей вет-
рового стекла заводская или индивидуаль-
ная настройка.
1) Используя Subaru Select Monitor, проверьте
наличие входного сигнала при изменении поло-
жения выключателя антиобледенителей ще-
ток стеклоочистителей ветрового стекла.

(1) Подсоедините Subaru Select Monitor к
разъему канала передачи данных.
(2) Переведите замок зажигания в положе-
ние ON.
(3) Выберите пункт главного меню {Integ.
unit}.
(4) Выберите пункт {Current Data Display &
Save}.
(5) Считайте данные по выключателю анти-
обледенителей щеток стеклоочистителей
ветрового стекла.

2) Установите выключатель антиобледените-
лей щеток стеклоочистителей ветрового стек-
ла в положение ON и проверьте, перейдет ли
он в положение OFF через 15 минут, или будет
включен непрерывно.
3) Если выключатель обогревателей стекло-
очистителей ветрового стекла переходит в по-
ложение OFF на этапе шага 2), описанного вы-
ше, это свидетельствует о нормальной работе.
Если он непрерывно включен, замените цент-
ральный блок управления.

2. ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ

Снимите выключатель антиобледенителей ще-
ток стеклоочистителей ветрового стекла и из-
мерьте сопротивление выключателя.

При обнаружении неисправностей замените
выключатель антиобледенителей щеток стек-
лоочистителей ветрового стекла.

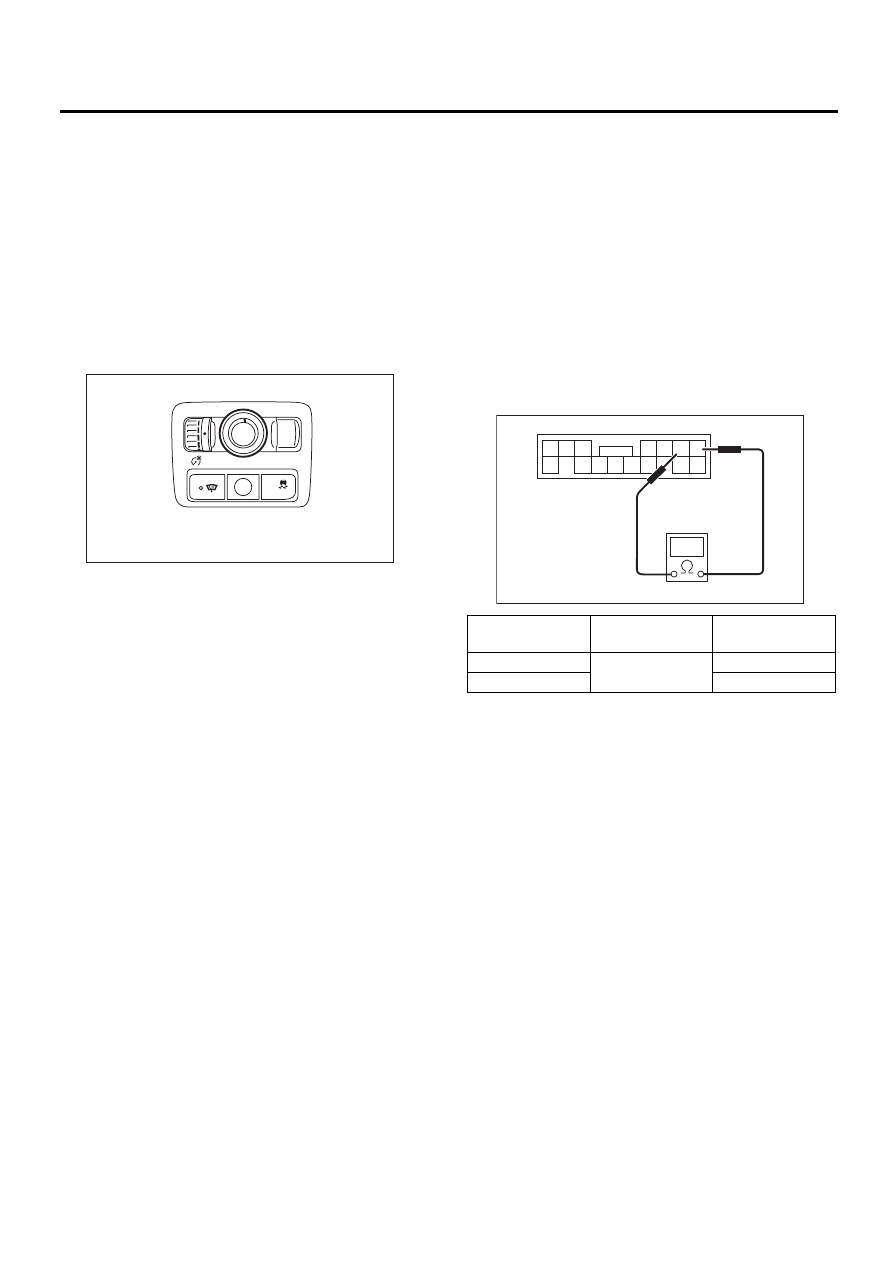

GW-00486

L

R

OFF

OFF

Положение вы-

ключателя

Клемма №

Номинальное

значение

OFF

1 и 2

1 MОм или более

ON

Менее 1 Ом

GW-00330

9

14

7 6 5

4 3 2 1

8

13

11 10

15

12
