ET-24

Блок системы навигации

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

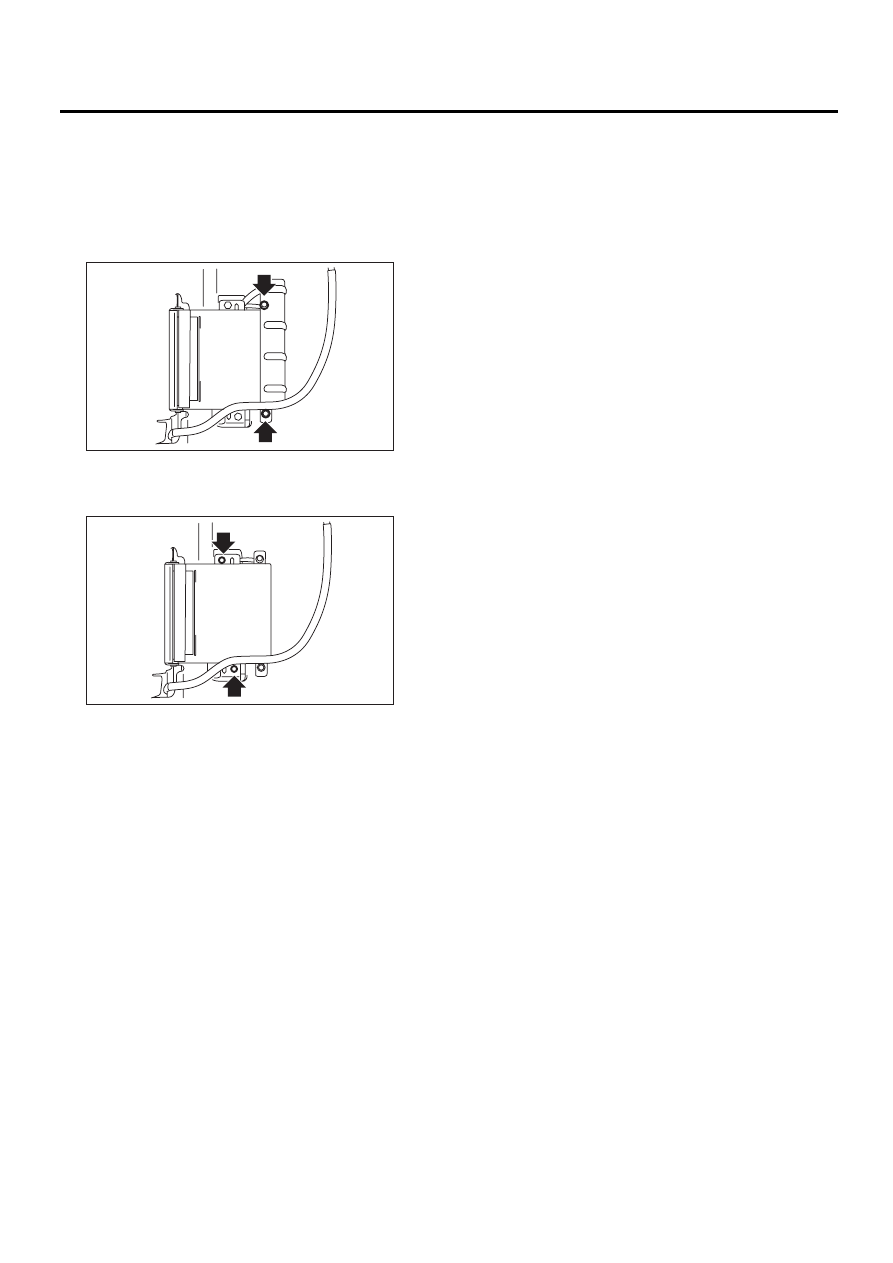

19.Блок системы навигации

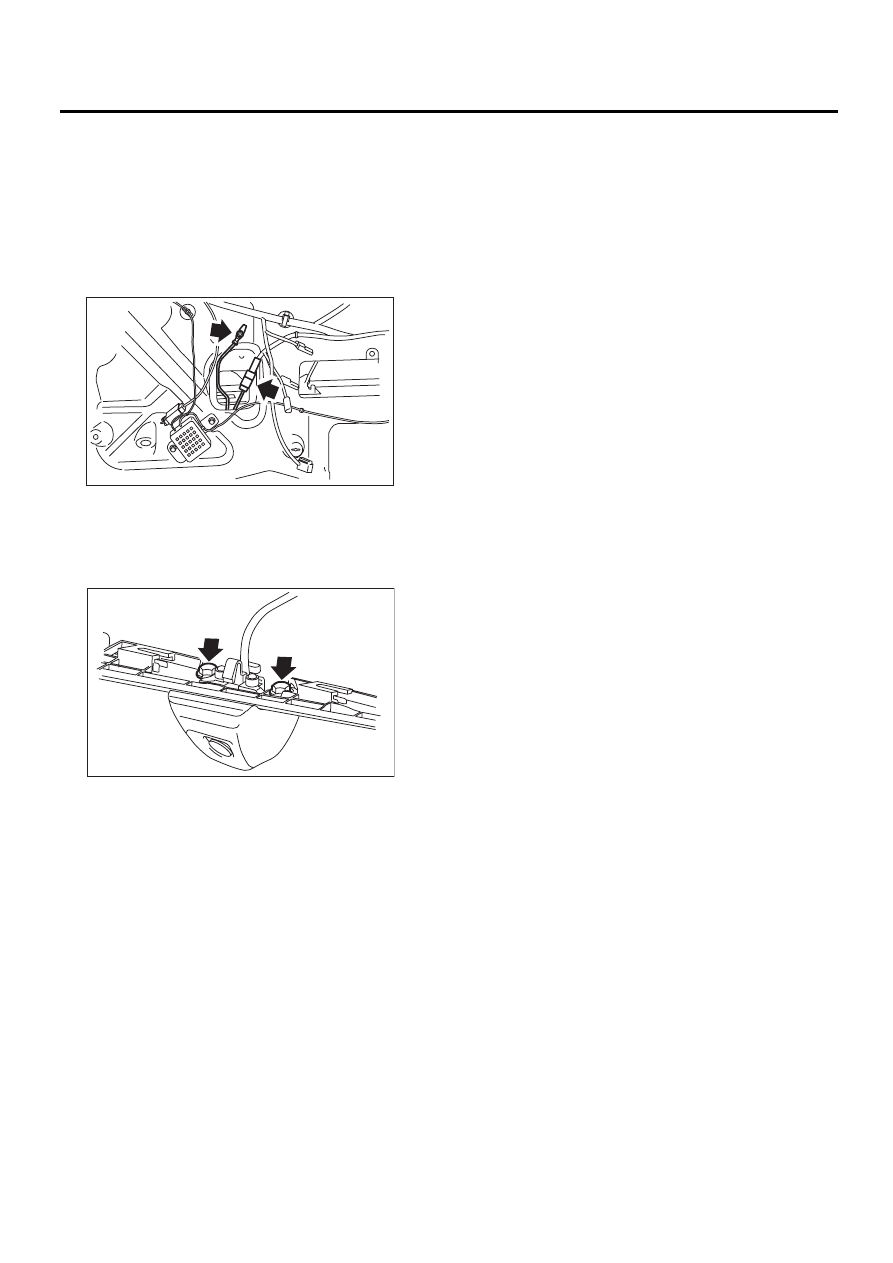

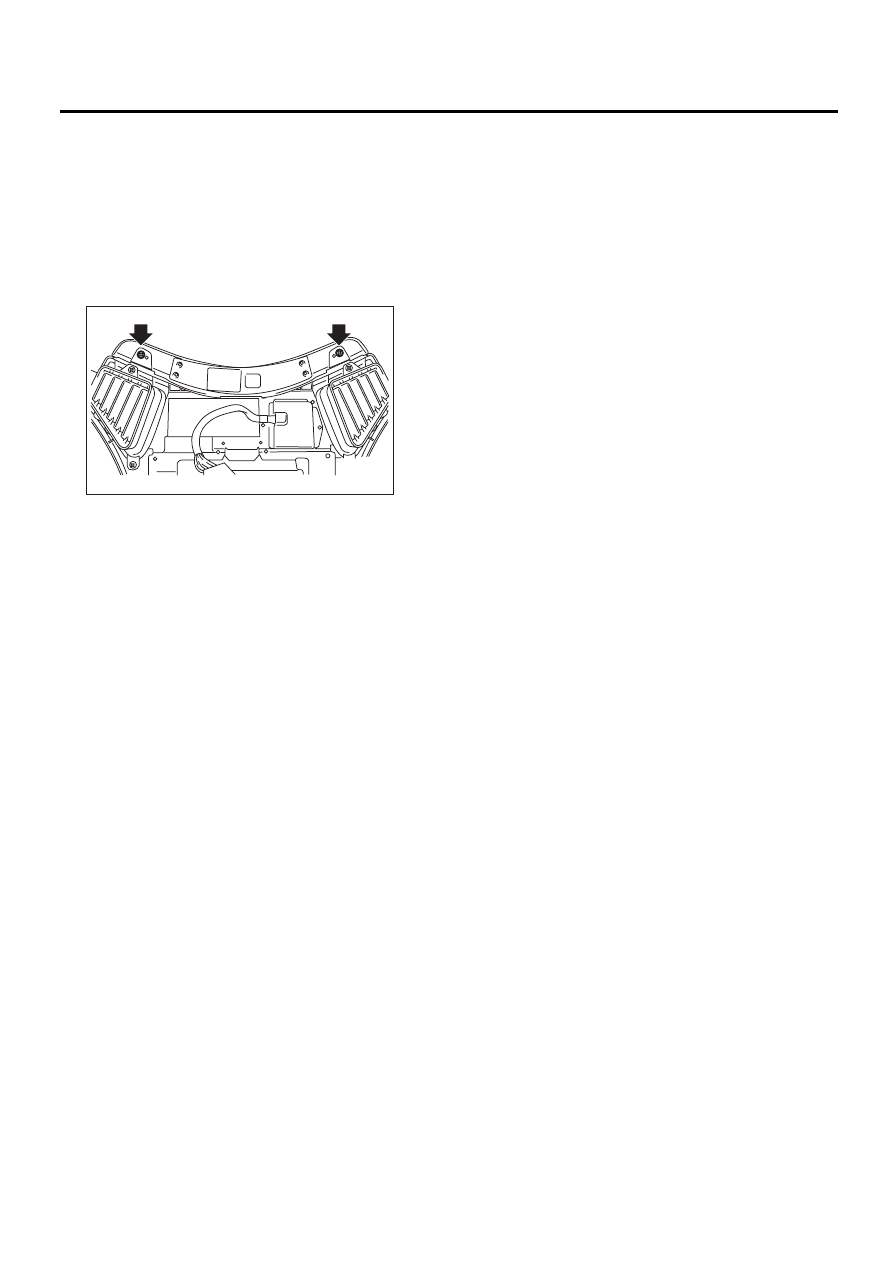

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отведите сиденье водителя до упора вперед.
3) Отверните болты крепления крышки и сни-
мите крышку.

4) Отсоедините разъем.
5) Отверните болты, а затем снимите блок сис-
темы навигации.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00195

ET-00185

ET-25

Выключатель системы навигации

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

20.Выключатель системы

навигации

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите панель управления. <См. ET-11,
СНЯТИЕ, Панель управления.>
3) Выверните винты и снимите выключатель
системы навигации.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00186

ET-26

Антенна GPS

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

21.Антенна GPS

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите комбинацию приборов. <См. IDI-11,
СНЯТИЕ, Комбинация приборов.>
3) Снимите аудиосистему. <См. ET-15, СНЯ-
ТИЕ, Аудиосистема.>
4) Снимите дисплей системы навигации. <См.
ET-23
, СНЯТИЕ, Дисплей системы навигации.>
5) Отверните винт, чтобы снять кронштейн ан-
тенны GPS.

6) Снимите разъем кабеля антенны GPS со
стойки опорной балки рулевого управления (со
стороны водителя).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00187

ET-27

Камера заднего вида

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

22.Камера заднего вида

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека и отсоедините разъем камеры
заднего вида и провод массы. <См. EI-51
, СНЯ-
ТИЕ, Внутренняя отделка дверцы багажного
отсека.>

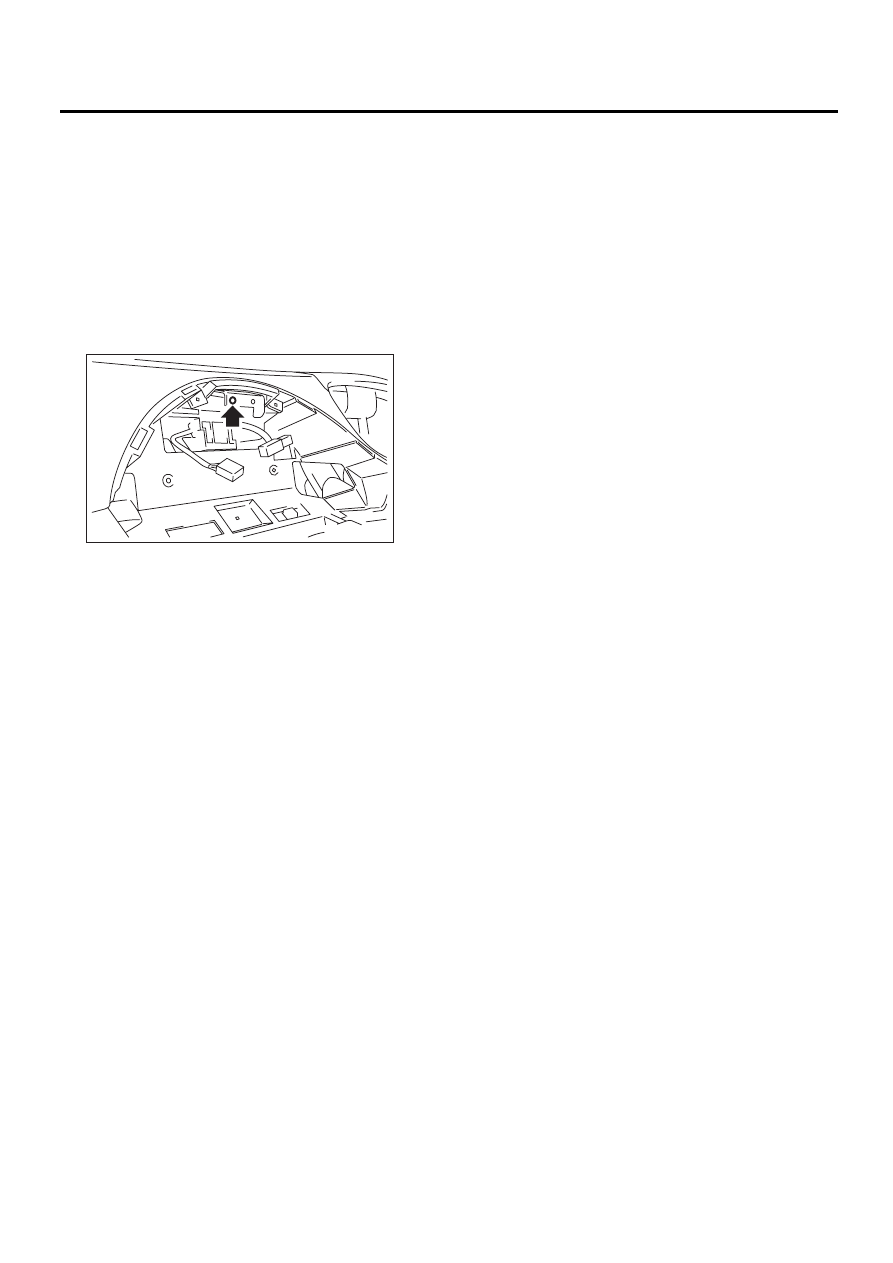

3) Снимите фонарь подсветки номерного зна-
ка. <См. LI-29,
СНЯТИЕ, Узел фонаря подсвет-
ки номерного знака.>
4) Отверните болт с узла фонаря подсветки но-
мерного знака и снимите камеру заднего вида.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Обязательно выставьте маркер камеры задне-
го вида после обратной установки. <См. ET-8,
РЕГУЛИРОВКА, Система камеры заднего ви-
да.>

ET-00232

ET-00221
