WW-16

Бачок и электродвигатель стеклоомывателя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

5. Бачок и электродвигатель

стеклоомывателя

A: СНЯТИЕ

1) Откройте капот автомобиля.
2) Отсоедините провод массы от аккумулятора.
3) Снимите передний бампер. <См. EI-21, СНЯ-
ТИЕ, Передний бампер.>
4) Снимите хомут, удерживающий крышку бач-
ка стеклоомывателя.

5) Отверните два болта и одну гайку, снимите
шланг, соединитель и крышку электродвигате-
ля стеклоомывателя, а затем снимите бачок
стеклоомывателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,0 Нм (0,61 кгс-м, 4,4 фунт-сила-фут)

C: РАЗБОРКА

1) Отведите обойму электродвигателя стек-
лоомывателя вверх и снимите ее.
2) Отведите обойму (1) электродвигателя
стеклоомывателя вверх и снимите ее.

3) Извлеките электродвигатель (2) стеклоомы-
вателя из бачка.

D: СБОРКА

1) Производите сборку в порядке, обратном
порядку разборки.
2) Убедитесь в том, что на участке рядом с мес-
том установки электродвигателя отсутствуют
протечки воды.

E: ПРОВЕРКА

Подайте на клемму разъема электродвигателя
стеклоомывателя напряжение аккумулятора и
проверьте работу электродвигателя.

WW-00355

WW-00427

WW-00428

(1)

(2)

1

2

WW-00358

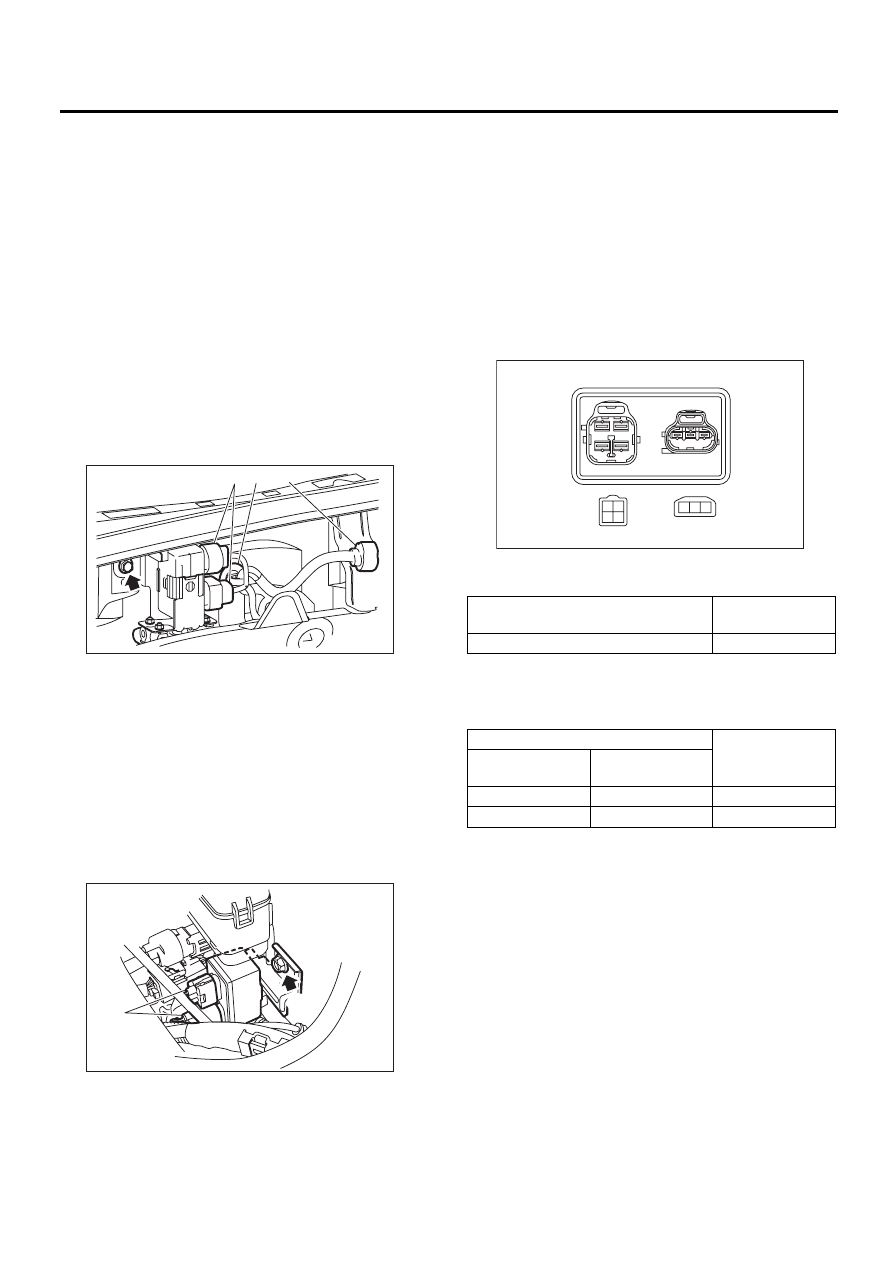

WW-17

Блок реле стеклоочистителей

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

6. Блок реле

стеклоочистителей

A: СНЯТИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УП-
РАВЛЕНИЕМ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рычаг стеклоочистителя. <См. WW-

18, СНЯТИЕ, Рычаг стеклоочистителя ветро-
вого стекла.>
3) Снимите крышку капота. <См. EI-30, СНЯ-
ТИЕ, Крышка капота.>
4) Отсоедините разъем (А) узла электродвига-
теля стеклоочистителя.
5) Отверните болт (В) и хомут (С).
6) Отсоедините разъем (D) блока реле стекло-
очистителей.

ПРИМЕЧАНИЕ:
Корпус блока, крепежная скоба и резиновая
опора выполнены единым блоком и не подле-
жат разборке

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УП-
РАВЛЕНИЕМ

1) Отсоедините провод массы от аккумулятора.
2) Отверните болт (А) в моторном отсеке (со
стороны левой колесной арки).
3) Отсоедините разъем (В) блока реле стекло-
очистителей.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Хомуты не подлежат повторному исполь-
зованию. Обязательно заменяйте их новы-
ми.
• Убедитесь в надежности контактов разъ-
ема и крепления хомута. Проверьте надеж-
ность контакта.

C: ПРОВЕРКА

1) Проверьте электропроводность четырехпо-
люсного разъема.

2) Подсоедините аккумулятор к трехполюсно-
му разъему и проверьте электропроводность
четырехполюсного разъема.

3) Когда результаты измерения отличаются от
технических характеристик, замените блок ре-
ле стеклоочистителей.

(A)

(B)

(C)

(D)

WW-00369

WW-00470

(B)

(A)

Клемма №

Электрические

параметры

1 и 2

Менее 1 Ом

Клемма №

Электрические

параметры

Трехполюсный

разъем

Четырехполюс-

ный разъем

2 и 3

1 и 4

 Менее 1 Ом

1 и 2

3 и 4

 Менее 1 Ом

1

2

3

3 2 1

4

WW-00471

WW-18

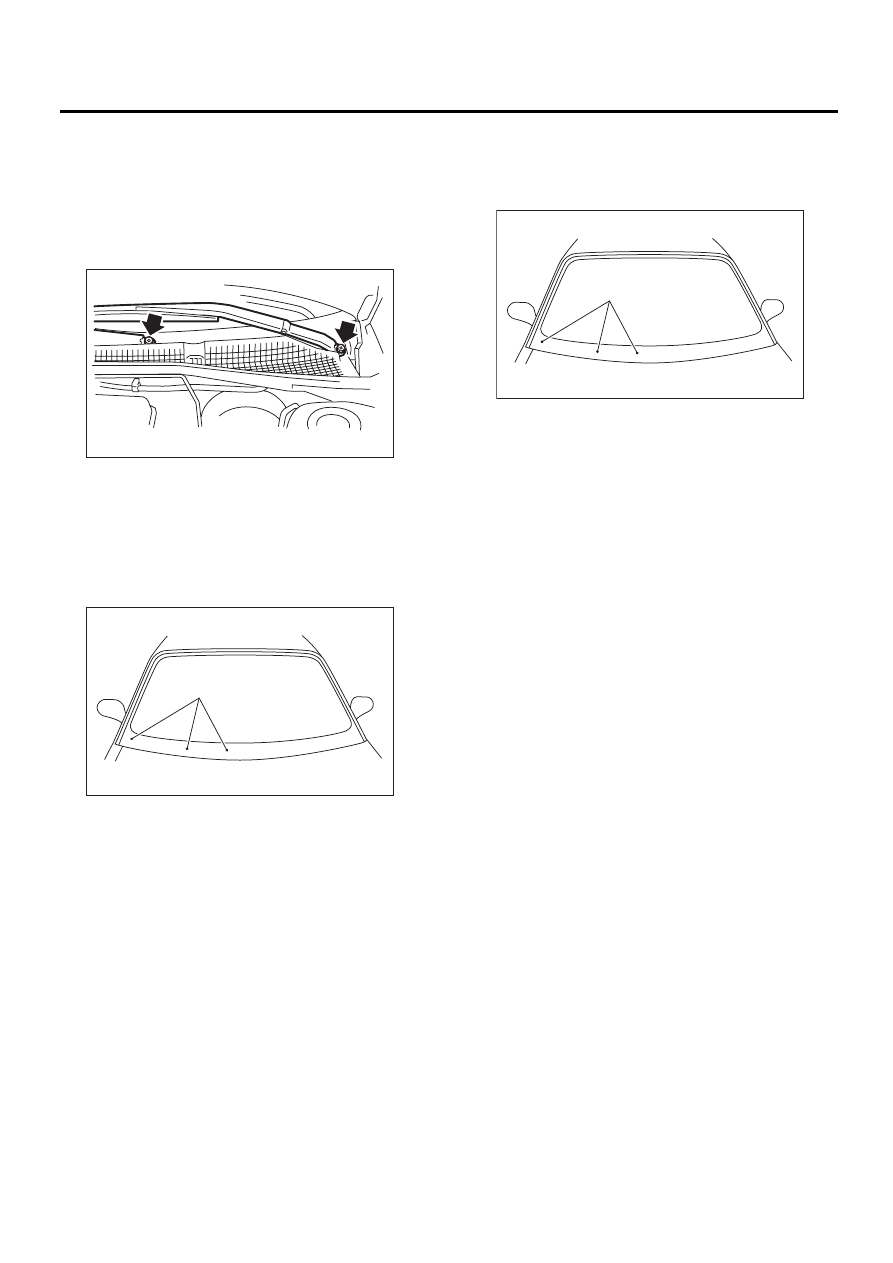

Рычаг стеклоочистителя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

7. Рычаг стеклоочистителя

ветрового стекла

A: СНЯТИЕ

1) Снимите колпачок.
2) Отверните гайку и снимите рычаг стекло-
очистителя.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Включите стеклоочиститель на один прогон.
3) Выровняйте щетку стеклоочистителя по ке-
рамической метке (A) панели ветрового стек-
ла.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW

-3, СТЕКЛООЧИСТИТЕЛЬ ВЕТРО-

ВОГО СТЕКЛА, УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

Включите стеклоочиститель на один прогон.
Выровняйте щетку стеклоочистителя по кера-
мической метке (A) панели ветрового стекла.

WW-00232

(A)

WW-00359

(A)

WW-00359

WW-19

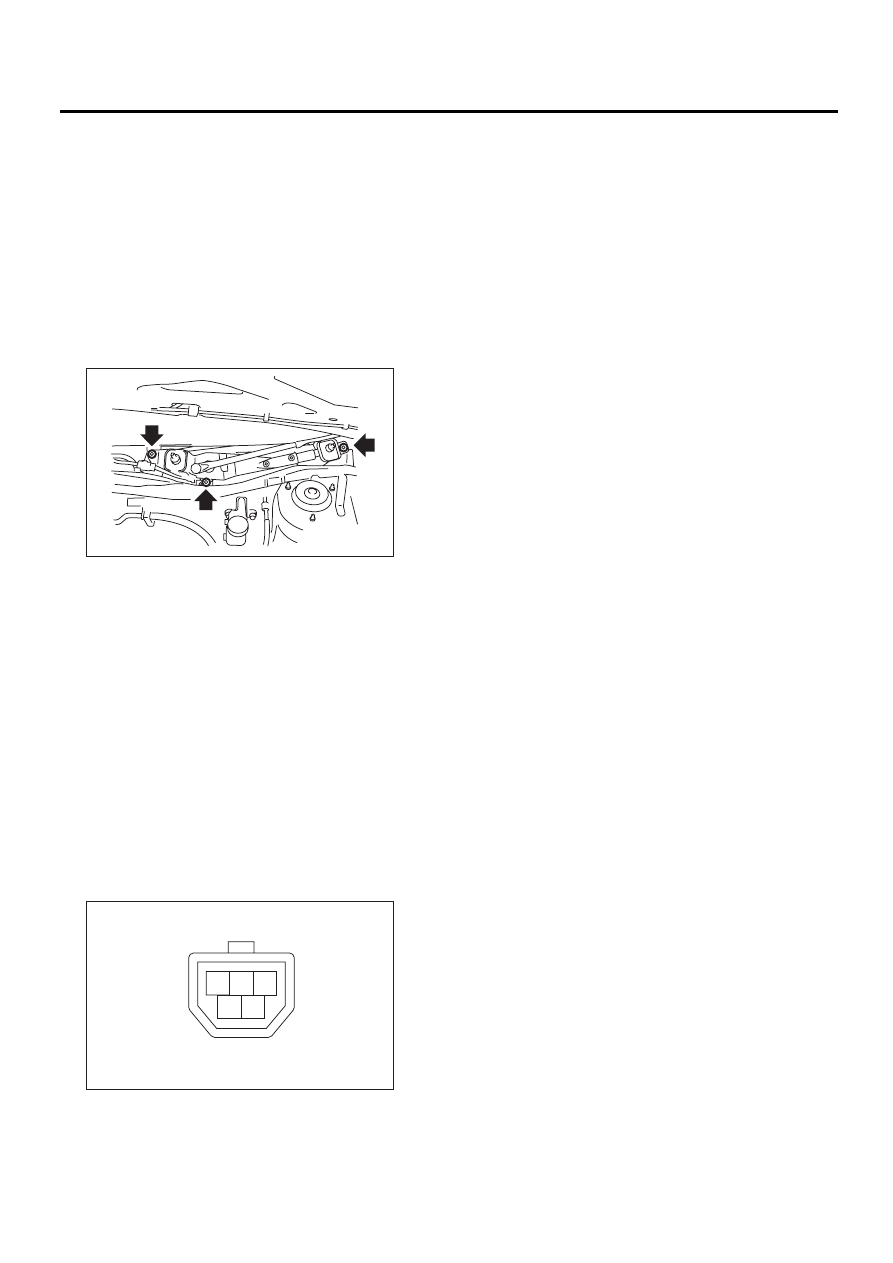

Электродвигатель и тяга стеклоочистителя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

8. Электродвигатель и тяга

стеклоочистителя
ветрового стекла

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите крышку капота. <См. EI-30, СНЯ-
ТИЕ, Крышка капота.>
3) Выверните болт и снимите узел стеклоочис-
тителя.
4) Отсоедините разъем узла электродвигателя
стеклоочистителя.

ПРИМЕЧАНИЕ:
Электродвигатель и тяга стеклоочистителя
выполнены единым блоком и не подлежат раз-
борке.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW

-3, СТЕКЛООЧИСТИТЕЛЬ ВЕТРО-

ВОГО СТЕКЛА, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

Подайте напряжение аккумулятора на разъем
электродвигателя стеклоочистителя и про-
верьте возможность следующих операций.

1) Подсоедините аккумулятор к следующим
клеммам разъема и проверьте возможность
работы электродвигателя стеклоочистителя в
режиме низкой скорости.

Разъемы и клеммы

Модель с левосторонним управлением

(B8) № 3 (+) — (B8) № 2 (–):

Модель с правосторонним управлением

(B8) № 1 (+) — (B8) № 2 (–):

2) Подсоедините аккумулятор к следующим
клеммам разъема и проверьте возможность
работы электродвигателя стеклоочистителя в
режиме высокой скорости.

Разъемы и клеммы

Модель с левосторонним управлением

(B8) № 5 (+) — (B8) № 2 (–):

Модель с правосторонним управлением

(B8) № 4 (+) — (B8) № 2 (–):

3) Подсоедините аккумулятор к следующим
клеммам разъема, включите режим низкой
скорости электродвигателя стеклоочистителя,
после чего отсоедините положительную клем-
му, чтобы остановить электродвигатель стек-
лоочистителя в середине хода.

Разъемы и клеммы

Модель с левосторонним управлением

(B8) № 3 (+) — (B8) № 2 (–):

Модель с правосторонним управлением

(B8) № 1 (+) — (B8) № 2 (–):

4) Закоротите клеммы разъема следующим об-
разом.

Разъемы и клеммы

Модель с левосторонним управлением

(B8) № 4 — (B8) № 3:

Модель с правосторонним управлением

(B8) № 5 — (B8) № 1:

5) В условиях шага 4) подсоедините аккумуля-
тор к следующим клеммам разъема и убеди-
тесь в том, что электродвигатель стеклоочис-
тителя останавливается в положении автома-
тической остановки.

Разъемы и клеммы

Модель с левосторонним управлением

(B8) № 3 (+) — (B8) № 2 (–):

Модель с правосторонним управлением

(B8) № 1 (+) — (B8) № 2 (–):

WW-00360

3 2

5 4

1

WW-00462
