Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 411





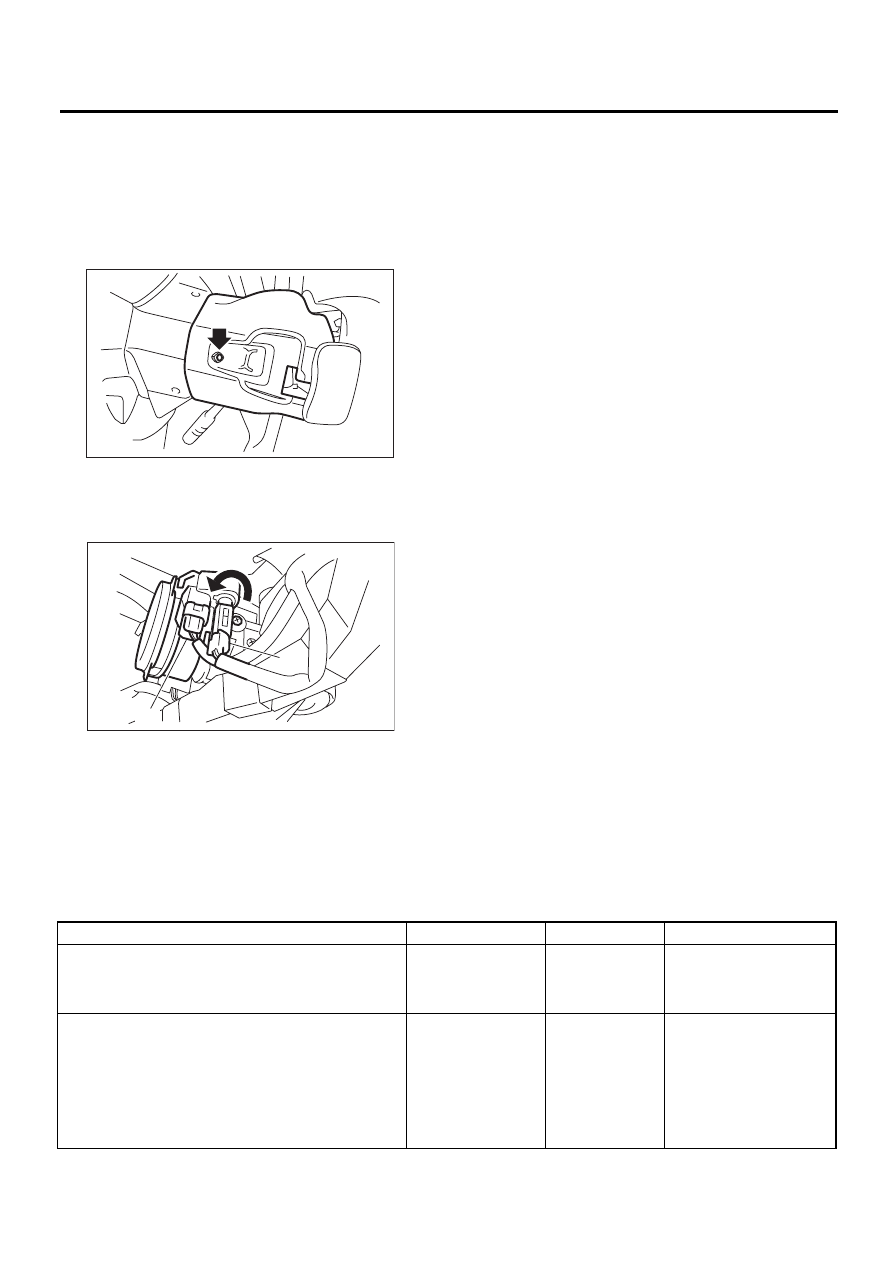

LI-38

Подсветка замка зажигания

СИСТЕМА ОСВЕЩЕНИЯ

34.Подсветка замка

зажигания

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отверните винты и снимите верхний и ниж-
ний кожух рулевой колонки.

3) Отсоедините разъем (А) подсветки замка
зажигания.
4) Поверните разъем подсветки замка зажига-
ния влево и отсоедините его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

(A) Разъем подсветки замка зажигания

(B) Подсветка замка зажигания

(C) Разъем антенны иммобилайзера

SL-00258

LI-00343

(C)

(B)

(A)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ ПОДСВЕТКИ ЗАМКА ЗАЖИ-
ГАНИЯ.
Убедитесь в том, что подсветка замка зажигания
включается, когда открывается дверь водителя.

Включилась ли под-
светка замка зажи-
гания?

Подсветка замка
зажигания ис-
правна.

Переходите к шагу 2.

2

ПРОВЕРКА ЦЕПИ ПОДСВЕТКИ ЗАМКА ЗАЖИ-
ГАНИЯ.
Убедитесь в том, что подсветка замка зажигания
мигает, когда замок зажигания переводится в
положение ON.

Мигает ли подсветка
замка зажигания?

Проверьте на-
стройку парамет-
ра центрального
блока управле-
ния. <См.
LAN(diag)-2
, Ба-
зовая процедура
диагностики.>

Проверьте цепь подсвет-
ки замка зажигания. <См.
SL-26, ПРОВЕРКА ПОД-
СВЕТКИ ЗАМКА ЗАЖИ-
ГАНИЯ, ПРОВЕРКА, Сис-
тема дистанционного уп-
равления замками
автомобиля.>

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ
И СТЕКЛООМЫВАТЕЛЕЙ

WW

Страница

1.

Общие сведения........................................................................................2

2.

Система стеклоочистителей и стеклоомывателей  ..............................7

3.

Комбинированный переключатель (Стеклоочиститель)  ...................12

4.

Щетка стеклоочистителя  ......................................................................14

5.

Бачок и электродвигатель стеклоомывателя  ....................................16

6.

Блок реле стеклоочистителей ..............................................................17

7.

Рычаг стеклоочистителя ветрового стекла  ........................................18

8.

Электродвигатель и тяга стеклоочистителя ветрового стекла  .......19

9.

Форсунка омывателя ветрового стекла  ..............................................20

10.

Рычаг стеклоочистителя заднего стекла ............................................21

11.

Электродвигатель стеклоочистителя заднего стекла  ......................22

12.

Стеклоомыватель заднего стекла  .......................................................23

WW-2

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

1. Общие сведения

А: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электродвигатель стеклоочистителя
ветрового стекла

Потребляемая мощность

12 В — 72 Вт или менее

Электродвигатель стеклоочистителя
заднего стекла

Потребляемая мощность

12 В — 42 Вт или менее

Электродвигатель стеклоомывателя
ветрового стекла

Тип насоса

Центробежный

Потребляемая мощность

12 В — 36 Вт или менее

Электродвигатель заднего стек-
лоомывателя

Тип насоса

Центробежный

Потребляемая мощность

12 В — 36 Вт или менее

WW-3

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

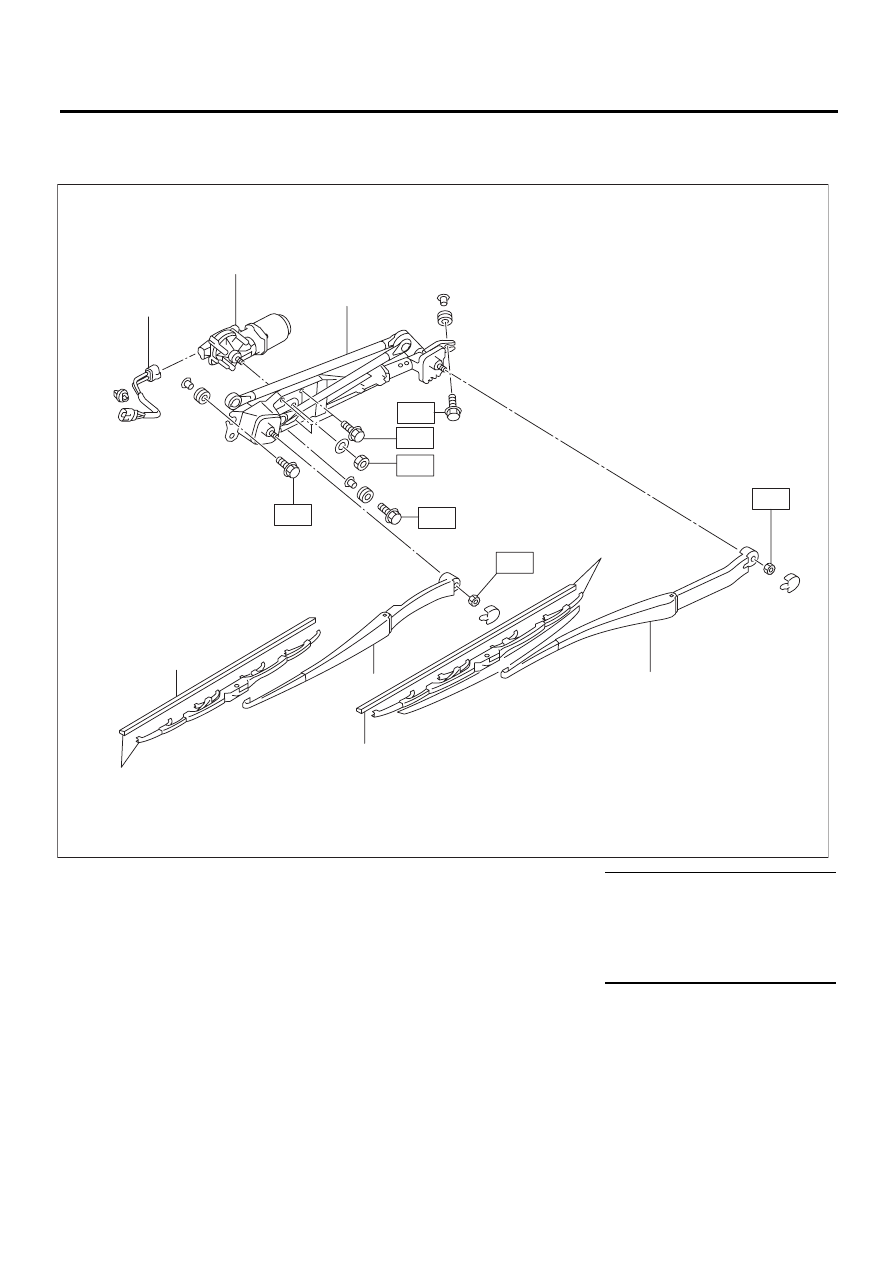

B: УЗЕЛ

1. ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ

(1)

Резиновая лента стеклоочис-
тителя

(5)

Узел электродвигателя стеклоочисти-
теля

Момент затяжки: Нм (кгс-м,
фунт-сила фут)

(2)

Узел щетки стеклоочистителя

(6)

Жгут проводов электродвигателя стек-
лоочистителя (только модель с право-
сторонним управлением)

T1: 6,0 (0,61, 4,4)

(3)
(4)

Рычаг стеклоочистителя
Узел тяги стеклоочистителя

T2: 20 (2,0, 14,5)

T3: 31 (2,0, 14,5)

WW-00465

(5)

(4)

T1

T1

T1

T1

T3

T2

T2

(1)

(2)

(3)

(2)

(3)

(1)

(6)
