Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 377





AB(diag)-44

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

B: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

НЕ ВКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Перегорел предохранитель №5 (в блоке предохранителей).
• Разрыв цепи жгута проводов кузова автомобиля.
• Неисправна предупреждающая лампа системы подушек безопасности.
• Основной жгут проводов системы подушек безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

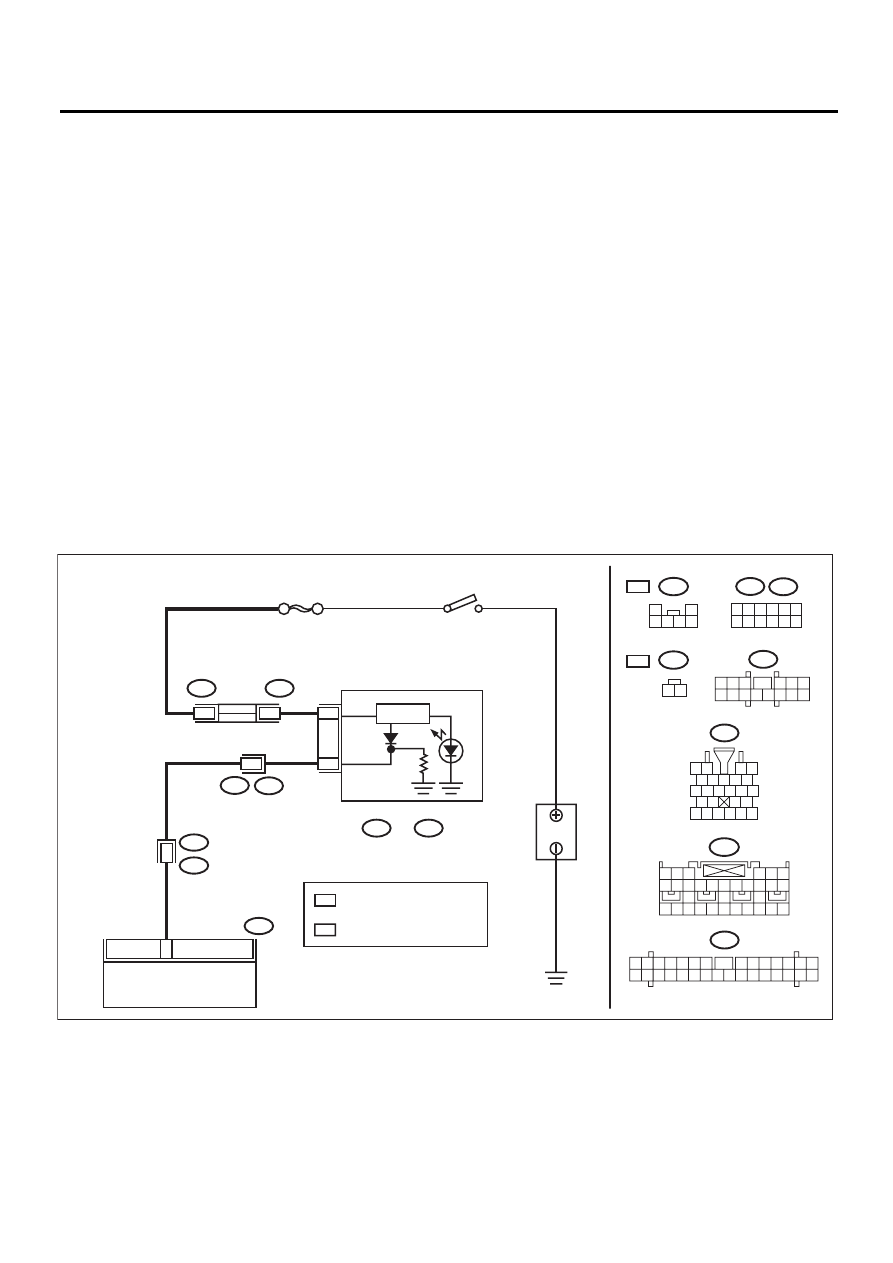

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01698

AB

AB6

10 11 12 13 14

16 17

15

18 19 20 21 22 23 24 25 26 27 28

AB

B3

AB

No.5

B4

12

:

:

КОМБИНАЦИЯ ПРИБОРОВ

АККУМУЛЯТ

ОР

ПРЕДУПРЕЖДА

Ю

ЩАЯ ЛАМПА СИС-

ТЕМЫ ПОДУШЕК БЕЗОПА

СНОСТИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

ОБРАТНАЯ
ЦЕПЬ

16

11

10

15

14

13

12

19

18

25

24

22

21

10

12

RHD

LHD

:

:

AB

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ ИЗ 7, 8 И 9

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ ИЗ 10, 11 И 12

1

1

2

3 4 5 6

1 2 3

4 5 6

7 8 9

6

1

1

3

B12

A3

1

03

i2

i

6

i127

i10

A:

i11

B:

1

13

2

*

2

*

*

1

*

i10

B403

1 2

3 4

5 6 7 8 9

17

23

20

4

3

5 6

8 9

12
28

27

14

11

10

13

30

29

26

25

24

23

22

21

20

19

18

17

2

1

16

15

7

1 2

4 5 6

14

13

12

11

10

9

8

7

3

i11

i126

i127

1 2

5 6

3 4

7 8 9

11

1

1 2

AB(diag)-45

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Переведите замок зажигания в положение ON и
убедитесь в том, что предупреждающая лампа
на комбинации приборов горит.

Горят ли все предупреждаю-
щие лампы, кроме предуп-
реждающей лампы системы
подушек безопасности?

Переходите к ша-
гу 2.

Проверьте ком-
бинацию прибо-
ров.

2

ПРОВЕРКА КДН.
Считайте КДН. <См. AB(diag)-31, СЧИТЫВАНИЕ
КОДОВ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
(КДН), ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Отображается ли на дисплее
какой-либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ № 5 (В БЛОКЕ
ГЛАВНЫХ ПРЕДОХРАНИТЕЛЕЙ).
Снимите предохранитель № 5 и проведите его
визуальную проверку.

Предохранитель № 5 (в бло-
ке главных предохраните-
лей) перегорел?

Замените пре-
дохранитель № 5.
Если предохра-
нитель № 5 пере-
горит повторно,
перейдите к ша-
гу 4.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЦЕПИ ПРЕДУПРЕЖДАЮЩЕЙ ЛАМ-
ПЫ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (В
КОМБИНАЦИИ ПРИБОРОВ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и сделайте паузу не менее 20 секунд.
2) Отсоедините разъем (AB1) от (B31).
3) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Горит ли предупреждающая
лампа системы подушек бе-
зопасности?

Переходите к ша-
гу 5.

Проверьте ком-
бинацию прибо-
ров.

5

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и сделайте паузу не менее 20 секунд.
2) Подсоедините разъем (AB1) к (B31).
3) Отсоедините разъем (AB6) от блока управле-
ния системой подушек безопасности.
4) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Горит ли предупреждающая
лампа системы подушек бе-
зопасности?

Замените блок
управления сис-
темой подушек
безопасности.
<См. AB-20, Блок
управления сис-
темой подушек
безопасности.>

Замените как ос-
новной жгут про-
водов системы
подушек безо-
пасности, так и
жгут проводов
перегородки мо-
торного отсека.

AB(diag)-46

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

13.Список кодов диагностики неисправностей (КДН)

A: СПИСОК

КДН

Дисплей

Содержание диагностики

Ссылка на справочный материал

11

Неисправность подушки

безопасности водителя

• Разрыв, короткое замыкание или замыка-
ние на массу цепи основного жгута проводов
системы подушек безопасности.
• Разрыв, короткое замыкание или замыка-
ние на массу цепи жгута проводов модуля по-
душки безопасности (водителя).
• Разрыв, короткое замыкание или замыка-
ние на массу цепи поворотного разъема руле-
вой колонки.
• Неисправность блока управления системой
подушек безопасности.
• Неисправность модуля подушки безопаснос-
ти водителя.

<См. AB(diag)-51, КДН 11 НЕИСПРАВ-
НОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ, Таблица диагностики с
кодами неисправностей.>

12

Неисправность подушки
безопасности переднего

пассажира

• Разрыв, короткое замыкание или замыка-
ние на массу цепи основного жгута проводов
системы подушек безопасности.
• Разрыв, короткое замыкание или замыка-
ние на массу цепи жгута проводов модуля по-
душки безопасности (переднего пассажира).
• Неисправность блока управления системой
подушек безопасности.
• Неисправность модуля подушки безопаснос-
ти переднего пассажира.

<См. AB(diag)-54, КДН 12 НЕИСПРАВ-
НОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА, Таблица
диагностики с кодами неисправнос-
тей.>

15

Неисправность подушки

безопасности водителя

• Замыкание на силовой провод цепи основно-
го жгута проводов системы подушек безопас-
ности (со стороны водителя).
• Замыкание на силовой провод цепи жгута
проводов модуля подушки безопасности (во-
дителя).
• Замыкание на силовой провод цепи поворот-
ного разъема рулевой колонки.
• Неисправность блока управления системой
подушек безопасности.
• Неисправность модуля подушки безопаснос-
ти водителя.

<См. AB(diag)-57, КДН 15 НЕИСПРАВ-
НОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ, Таблица диагностики с
кодами неисправностей.>

16

Неисправность подушки
безопасности переднего

пассажира

• Замыкание на силовой провод цепи основно-
го жгута проводов системы подушек безопас-
ности (со стороны переднего пассажира).
• Замыкание на силовой провод цепи жгута
проводов модуля подушки безопасности (пе-
реднего пассажира).
• Неисправность блока управления системой
подушек безопасности.
• Неисправность модуля подушки безопаснос-
ти переднего пассажира.

<См. AB(diag)-60, КДН 16 НЕИСПРАВ-
НОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА, Таблица
диагностики с кодами неисправнос-
тей.>

21

Неисправность блока уп-
равления системой поду-

шек безопасности

Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-62, КДН 21 НЕИСПРАВ-
НОСТЬ БЛОКА УПРАВЛЕНИЯ СИС-
ТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неис-
правностей>

22

Выходной сигнал актива-

ции модуля передней по-

душки безопасности

Сработал модуль передней подушки безопас-
ности и преднатяжитель ремня безопасности
(левого/правого).

<См. AB(diag)-63, КДН 22 ВЫХОДНОЙ
СИГНАЛ АКТИВАЦИИ МОДУЛЯ ПЕ-
РЕДНЕЙ ПОДУШКИ БЕЗОПАСНОС-
ТИ, Таблица диагностики с кодами
неисправностей>

AB(diag)-47

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

23

Неисправность разъема

на блок управления сис-
темой подушек безопас-

ности

 Неисправность контактов разъемов (AB6),
(AB17) и (AB18) с блоком управления системой
подушек безопасности.

<См. AB(diag)-64, КДН 23 РАЗЪЕМ НА
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ, Таблица
диагностики с кодами неисправнос-
тей>

24

Разрыв цепи IG1

• Неисправность блока управления системой
подушек безопасности.
• Разрыв цепи основного жгута проводов сис-
темы подушек безопасности.
• Перегорел предохранитель №12 (в распре-
делительной коробке).
• Разрыв цепи заднего жгута проводов систе-
мы подушек безопасности.

<См. AB(diag)-65, КДН 24 РАЗРЫВ
ЦЕПИ IG1, Таблица диагностики с ко-
дами неисправностей.>

25

Разрыв цепи IG2

• Неисправность блока управления системой
подушек безопасности.
• Разрыв цепи основного жгута проводов сис-
темы подушек безопасности.
• Перегорел предохранитель №25 (в распре-
делительной коробке).
• Разрыв цепи заднего жгута проводов систе-
мы подушек безопасности.

<См. AB(diag)-67, КДН 25 РАЗРЫВ
ЦЕПИ IG2, Таблица диагностики с ко-
дами неисправностей.>

31

Неисправность дополни-

тельного датчика лобо-

вого удара (правого)

• Короткое замыкание или разрыв цепи в жгу-
те проводов дополнительного датчика лобо-
вого удара (правого).
• Неисправность дополнительного датчика
лобового удара (правого).
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-69, КДН 31 НЕИСПРАВ-
НОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТ-
ЧИКА ЛОБОВОГО УДАРА (ПРАВО-
ГО), Таблица диагностики с кодами
неисправностей>

32

Неисправность дополни-

тельного датчика лобо-

вого удара (левого)

• Короткое замыкание или разрыв цепи в жгу-
те проводов дополнительного датчика лобо-
вого удара (левого).
• Неисправность дополнительного датчика
лобового удара (левого).
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-71, КДН 32 НЕИСПРАВ-
НОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТ-
ЧИКА ЛОБОВОГО УДАРА (ЛЕВОГО),
Таблица диагностики с кодами неис-
правностей.>

33

Неисправность дополни-

тельного датчика лобо-

вого удара (правого)

Дополнительный датчик лобового удара (пра-
вый) неисправен.

<См. AB(diag)-73, КДН 33 НЕИСПРАВ-
НОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТ-
ЧИКА ЛОБОВОГО УДАРА (ПРАВО-
ГО), Таблица диагностики с кодами
неисправностей>

34

Неисправность дополни-

тельного датчика лобо-

вого удара (левого)

Дополнительный датчик лобового удара (ле-
вый) неисправен.

<См. AB(diag)-73, КДН 34 НЕИСПРАВ-
НОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТ-
ЧИКА ЛОБОВОГО УДАРА (ЛЕВОГО),
Таблица диагностики с кодами неис-
правностей.>

41

Неисправность правой

боковой подушки безо-

пасности

• Неисправность в цепи жгута проводов пра-
вой боковой подушки безопасности.
• Модуль правой боковой подушки безопас-
ности неисправен.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-74, КДН 41 НЕИСПРАВ-
НОСТЬ ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ, Таблица диа-
гностики с кодами неисправностей.>

42

Неисправность левой бо-

ковой подушки безопас-

ности

• Неисправность в цепи жгута проводов левой
боковой подушки безопасности.
• Модуль левой боковой подушки безопаснос-
ти неисправен.
• Неисправность блока управления системой
подушек безопасности.

<См. AB(diag)-77, КДН 42 НЕИСПРАВ-
НОСТЬ ЛЕВОЙ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ, Таблица диагнос-
тики с кодами неисправностей.>

КДН

Дисплей

Содержание диагностики

Ссылка на справочный материал















содержание   ..  375  376  377  378   ..
