Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 354





AC(diag)-18

Диагностика неисправностей системы кондиционера

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И КОНДИЦИОНЕРА (ДИАГНОСТИКА)

9

ПРОВЕРКА ЦЕПИ СВЯЗИ.
Измерьте сопротивление жгута проводов между
панелью управления и блоком управления конди-
ционером.

Разъемы и клеммы

(i88) № 3 — (B283) № 19:
(i88) № 7 — (B283) № 18:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 10.

Устраните неисправ-
ность в жгуте прово-
дов.

10 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.

Проверьте надежность контактов в разъеме бло-
ка управления автоматическим кондиционером.

Плохой контакт в разъ-
еме?

Устраните неис-
правность в разъ-
еме.

Замените блок управ-
ления автоматичес-
ким кондиционером.
<См. AC-34, СНЯТИЕ,
Блок управления (мо-
дель с автоматичес-
ким кондиционе-
ром).>

Шаг

Проверка

Да

Нет

AC(diag)-19

Диагностика неисправностей системы кондиционера

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И КОНДИЦИОНЕРА (ДИАГНОСТИКА)

B: ВЕНТИЛЯТОР НЕ ВРАЩАЕТСЯ

ПРИЗНАК НЕИСПРАВНОСТИ:
• Электродвигатель вентилятора не вращается.
• Электродвигатель вентилятора не вращается в режиме HI (ВЫСОКИЕ ОБОРОТЫ).

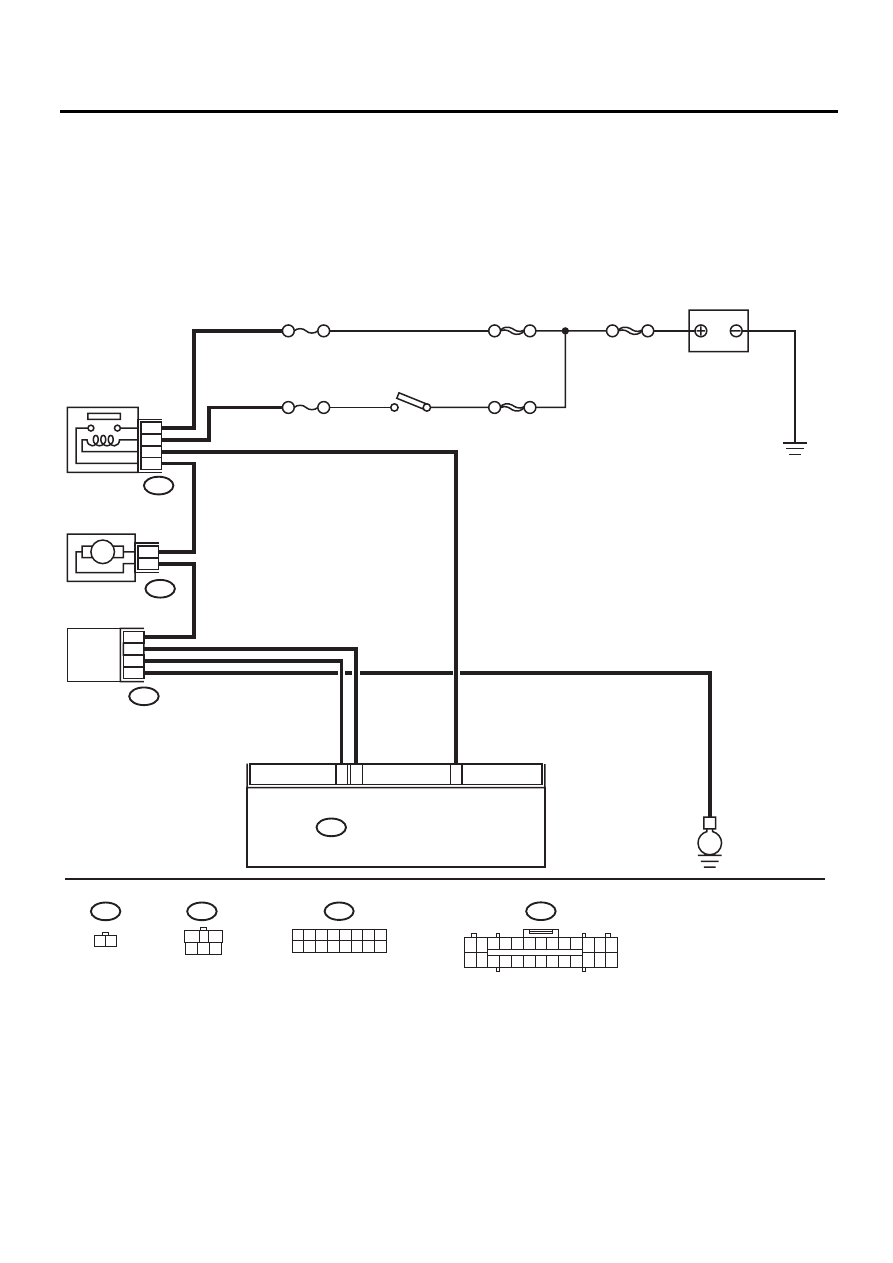

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B2

B3

B16

B419

B87

B86

MB-33

ПРЕДОХРАНИТЕЛЬ № 15

F/B No. 22

SBF-3

ГЛАВНЫЙ SBF

SBF-6

5
3
2

1
2
3
5

2
1

B87

B86

3 4

1

2

B283

B:

E

M

1

1 2

ЭЛЕКТРОДВИГАТЕЛЬ
ВЕНТИЛЯТОРА САЛОНА

АККУМУЛЯТОР

РЕЛЕ ЭЛЕКТРОДВИГАТЕЛЯ
ВЕНТИЛЯТОРА САЛОНА

МОЩНЫЙ ТРАНЗИСТОР

B283

3 4 5 6 7 8 9 10

16 17 18 19 20

1 2

11 12 13

24 25 26

21 22 23

14 15

B:

B419

1

2

3

4

5

6

7

8

12

13

14

15

16

10

11

9

5

AC-01610

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

AC(diag)-20

Диагностика неисправностей системы кондиционера

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И КОНДИЦИОНЕРА (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Снимите предохранитель № 22 блока реле и
предохранителей и предохранитель № 15 блока
главных предохранителей.
2) Проверьте состояние предохранителя.

Перегорел ли какой-либо из
этих предохранителей?

Замените пре-
дохранитель.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ЭЛЕКТ-
РОДВИГАТЕЛЯ ВЕНТИЛЯТОРА.
1) Переведите замок зажигания в положение
ON.
2) Переведите переключатель скоростных ре-
жимов вентилятора в положение ON.
3) Измерьте напряжение между электродвига-
телем вентилятора и массой кузова.

Разъемы и клеммы

(B87) № 2 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 3.

Устраните раз-
рыв цепи питания
электродвигате-
ля вентилятора.

3

ПРОВЕРКА РЕЛЕ ЭЛЕКТРОДВИГАТЕЛЯ ВЕН-
ТИЛЯТОРА.
1) Переведите замок зажигания в положение
OFF.
2) Снимите реле электродвигателя вентилято-
ра.
3) Подсоедините положительную клемму акку-
муляторной батареи к клемме №2 реле электро-
двигателя вентилятора, а отрицательную клемму
к клемме №3.
4) Измерьте сопротивление между клеммами №
1 и № 5.

Клеммы

(B419) № 1 — (B419) № 5:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 4.

Замените реле
электродвигате-
ля вентилятора.

4

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯ-
ТОРА.
1) Отсоедините разъем от электродвигателя
вентилятора.
2) Подсоедините положительную клемму акку-
муляторной батареи к клемме №2 разъема элек-
тродвигателя вентилятора, а отрицательную
клемму к клемме №1.
3) Убедитесь, что электродвигатель вентилято-
ра работает.

Работает ли электродвига-
тель вентилятора?

Переходите к ша-
гу 5.

Замените элект-
родвигатель вен-
тилятора. <См.
AC-29, СНЯ
ТИЕ,
Электродвига-
тель вентилято-
ра.>

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте надежность контактов в разъеме бло-
ка управления автоматическим кондиционером.

Плохой контакт в разъеме?

Устраните неис-
правность в разъ-
еме.

Замените блок
управления авто-
матическим кон-
диционером.
<См. AC-34, СНЯ-
ТИЕ, Блок управ-
ления (модель с
автоматическим
кондиционе-
ром).>

AC(diag)-21

Диагностика неисправностей системы кондиционера

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И КОНДИЦИОНЕРА (ДИАГНОСТИКА)

С: ТЕМПЕРАТУРА В САЛОНЕ НЕ ИЗМЕНЯЕТСЯ ИЛИ МЕДЛЕННЫЙ ОТ-

КЛИК СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА НА УПРАВЛЯЮ-
ЩИЕ КОМАНДЫ

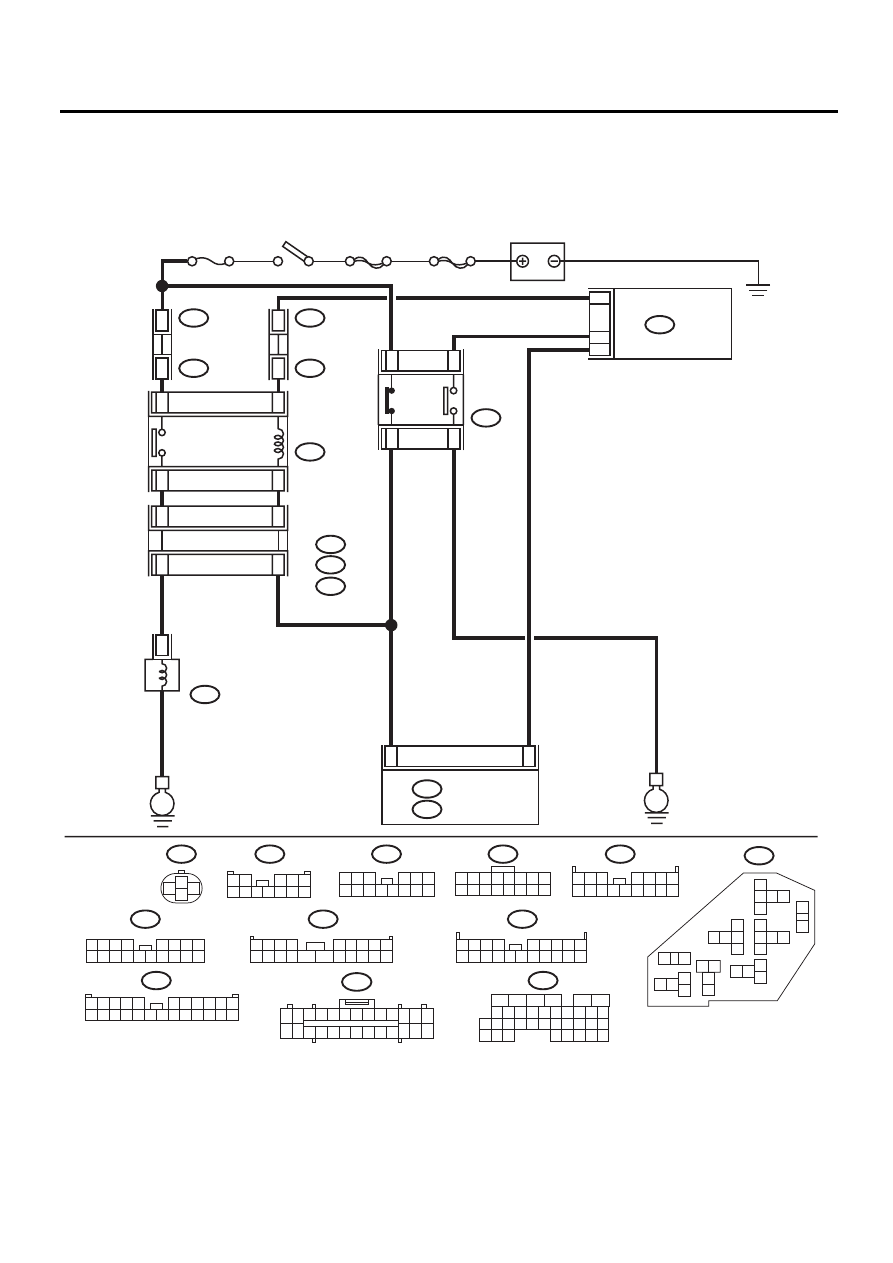

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ГЛАВНЫЙ SBF

SBF-6

F/B No.22

B360

F109

B143

B:

F37

A:

F35

C:

1

9

F110

1

B361

F108

B136

C:

ECM

B283

B:

B282

A:

F27

B10

14

9

28

30

29

31

E

E

C3

C7

A4

B1

3

4

3

1

2

C9

C33
C24

A1

0

B6

ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

АККУМУЛЯТОР

B282

B10

A:

B143

B360

F109

F108

B:

F37

A:

F35

F27

C:

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

1 2

3 4 5

6 7 8 9 10 11 12

2

3

1

4

2 3 4

5 6 7 8 9

11 12 13 14

17 18 19 20

1

10

15 16

B361

1 2 3

4 5 6

7 8 9 10 11 12 13 14

1 2 3

8

9 10

4

11 12 13 14 15 16

5 6 7

17 18

1 2 3
8 9 10

4

11 12 13 14 15 16

5 6 7

1
2
3

6

7

4 5

13
14
15

11

30
31

16 17

8 9 10

12

26
27

18

19

29

28

22
23

20 21

24 25

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B136

C:

1

2

8 9

5

6

3

4

10 11 12

19 20 21

29 30

31

13 14 15 16

17

27

28

18

22 23 24 25 26

7

32 33 34 35

B283

3 4 5 6 7 8 9 10

16 17 18 19 20

1 2

11 12 13

24 25 26

21 22 23

14 15

B:

AC-01611

ПРОХОДНОЙ
СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ

ПРОХОДНОЙ
СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ

РЕЛЕ КОН-
ДИЦИОНЕРА

ДАТЧИК
ДАВЛЕНИЯ

ЭЛЕКТРОМАГНИТНАЯ
МУФТА

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОГО
КОНДИЦИОНЕРА
