Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 312





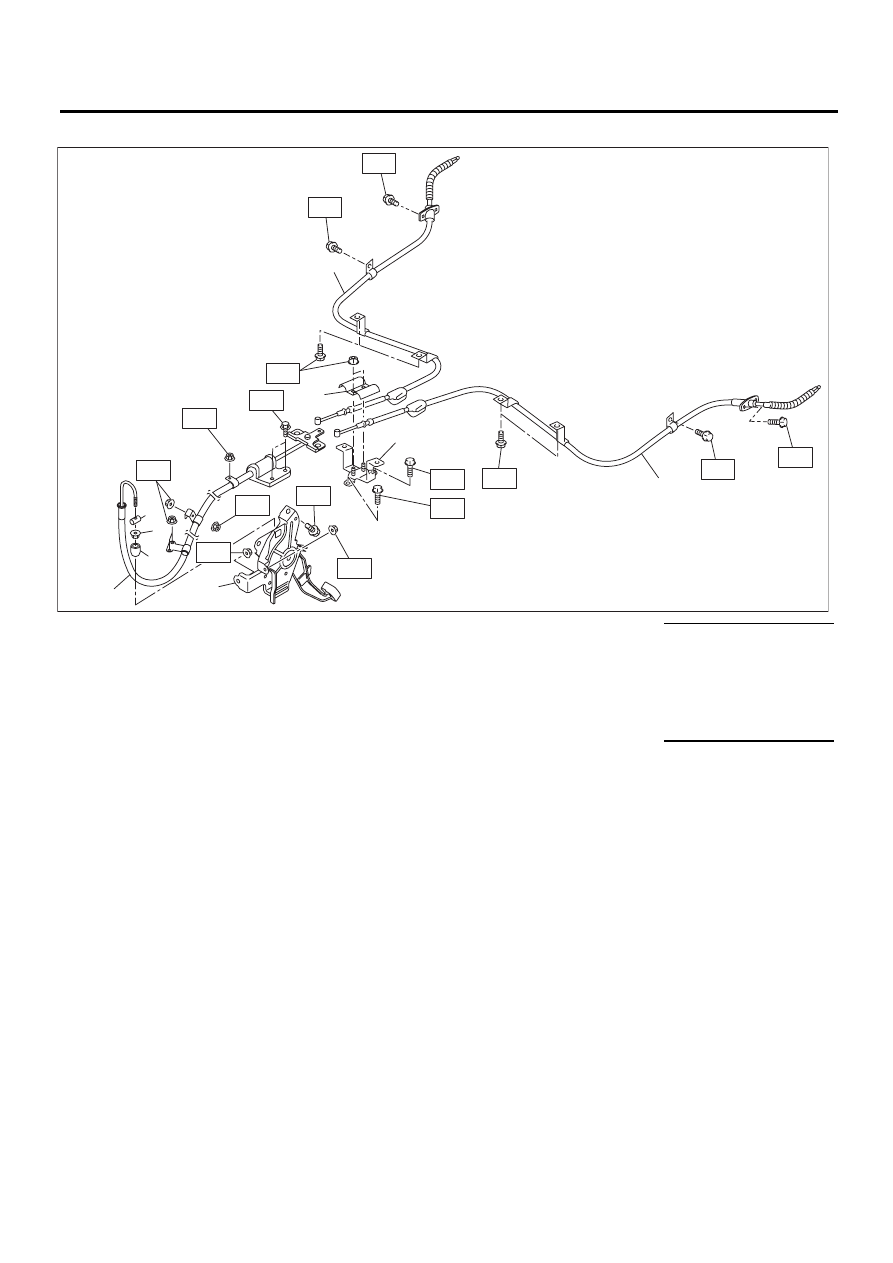

PB-4

Общие сведения

СТОЯНОЧНЫЙ ТОРМОЗ

• Модель с правосторонним управлением

(1)
(2)
(3)

(4)
(5)

Педаль стояночного тормоза
Распорная втулка
Регулировочная гайка (самоконтрящаяся
гайка)
Передний трос стояночного тормоза
Кронштейн

(6)
(7)
(8)
(9)



Зажим
Задний правый трос стояночного тормоза
Задний левый трос стояночного тормоза
Крышка регулятора


Момент затяжки: Нм
(кгс-м, фунт-силы-фут)

T1: 7,5 (0,76, 5,5)

T2: 8 (0,8, 5,9)

T3: 18 (1,8, 13,0)

Т4: 33 (3,4, 24,3)

T3

T4

T3

T3

T3

T3

(5)

(2)

(3)

(6)

(4)

(1)

(7)

(9)

(9)

T2

T4

T1

T1

T3

T3

T1

T2

T3

PB-00125

PB-5

Общие сведения

СТОЯНОЧНЫЙ ТОРМОЗ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Используйте оригинальную смазку SUBARU,
или аналогичную ей. Не смешивайте смазоч-
ные материалы разных типов или производите-
лей.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Перед закреплением детали в тисках, между
деталью и тисками, разместите прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.
• Убедитесь в том, что консистентная смазка
не попала на колодки стояночного тормоза.

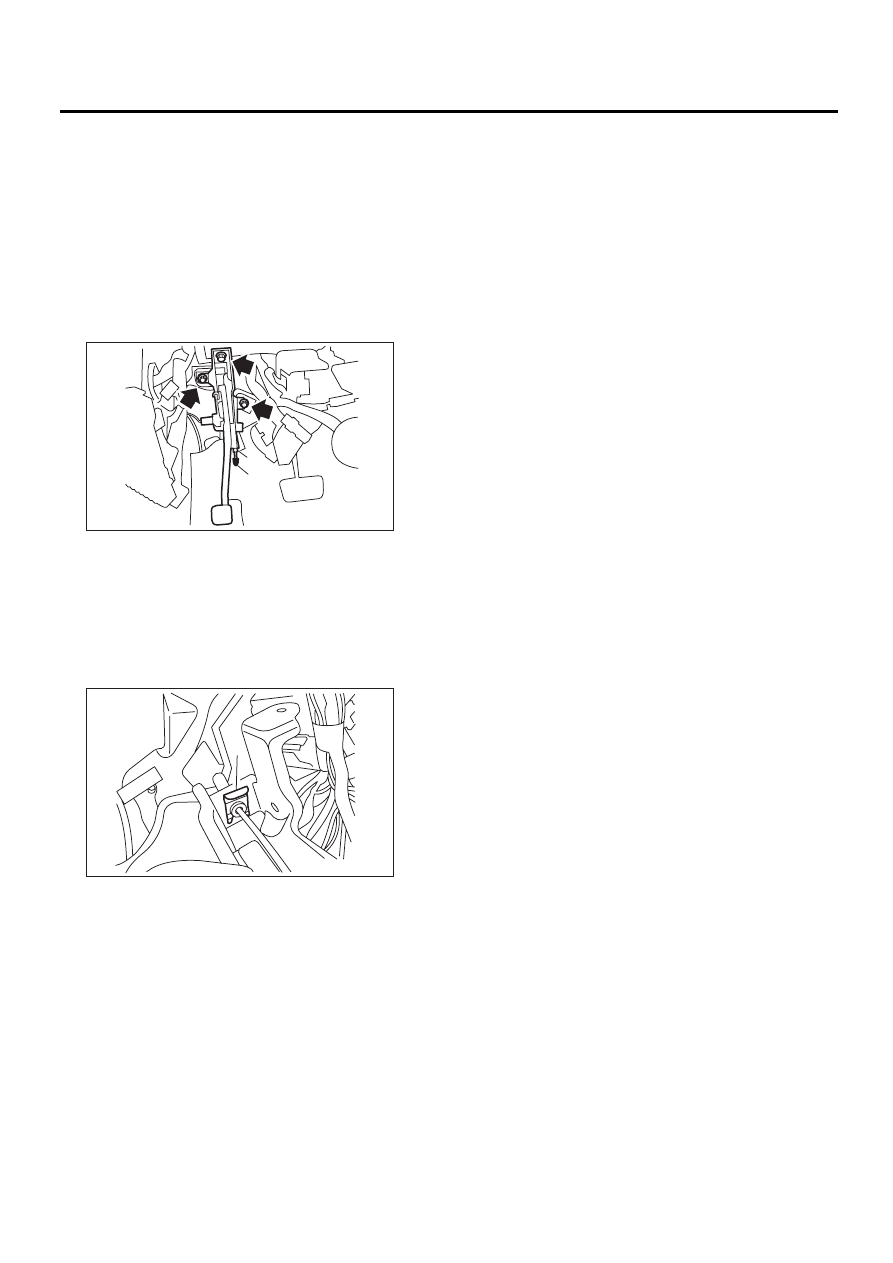

PB-6

Педаль стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ

2. Педаль стояночного

тормоза

A: СНЯТИЕ

1) Установите под колеса стопорные башмаки.
2) Снимите нижнюю крышку панели приборов.
<См. EI-36,
СНЯТИЕ, Нижний кожух панели
приборов.>
3) Отсоедините разъем датчика включения
стояночного тормоза.
4) Снимите педаль стояночного тормоза.

5) Снимите крышку регулятора и регулировоч-
ную гайку стояночного тормоза (самоконтря-
щуюся гайку).
6) Снимите зажим с педали стояночного тормо-
за и снимите передний трос стояночного тор-
моза.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Педаль стояночного тормоза

18 Нм (1,8 кгс-м, 13,0 фунт-силы-фут)

2) Установите новую регулировочную гайку
(самоконтрящуюся гайку).
3) Отрегулируйте ход педали. <См. PB-6, РЕГУ-
ЛИРОВКА, Педаль стояночного тормоза.>

C: ПРОВЕРКА

1) Нажмите на педаль стояночного тормоза
3 — 4 раза, а затем верните ее до конца.
2) Медленно нажмите на педаль стояночного
тормоза и сосчитайте число щелчков.

Ход педали:

При нажатии с усилием 300 Н (30,6 кгс,
67 фантов силы): 5-6 щелчков

Если ход педали не соответствует нормативно-
му значению, отрегулируйте стояночный тор-
моз. <См. PB-11
, РЕГУЛИРОВКА, Узел стоя-
ночного тормоза (задний дисковый тормоз).>

D: РЕГУЛИРОВКА

Отрегулируйте ход педали стояночного тормо-
за. <См. PB-11
, ХОД ПЕДАЛИ, РЕГУЛИРОВКА,
Узел стояночного тормоза (задний дисковый
тормоз).>

(1) Регулировочная гайка (самоконтрящаяся гайка)
(2) Крышка регулятора

(1) Зажим

(1)

(2)

PB-00085

(1)

PB-00086

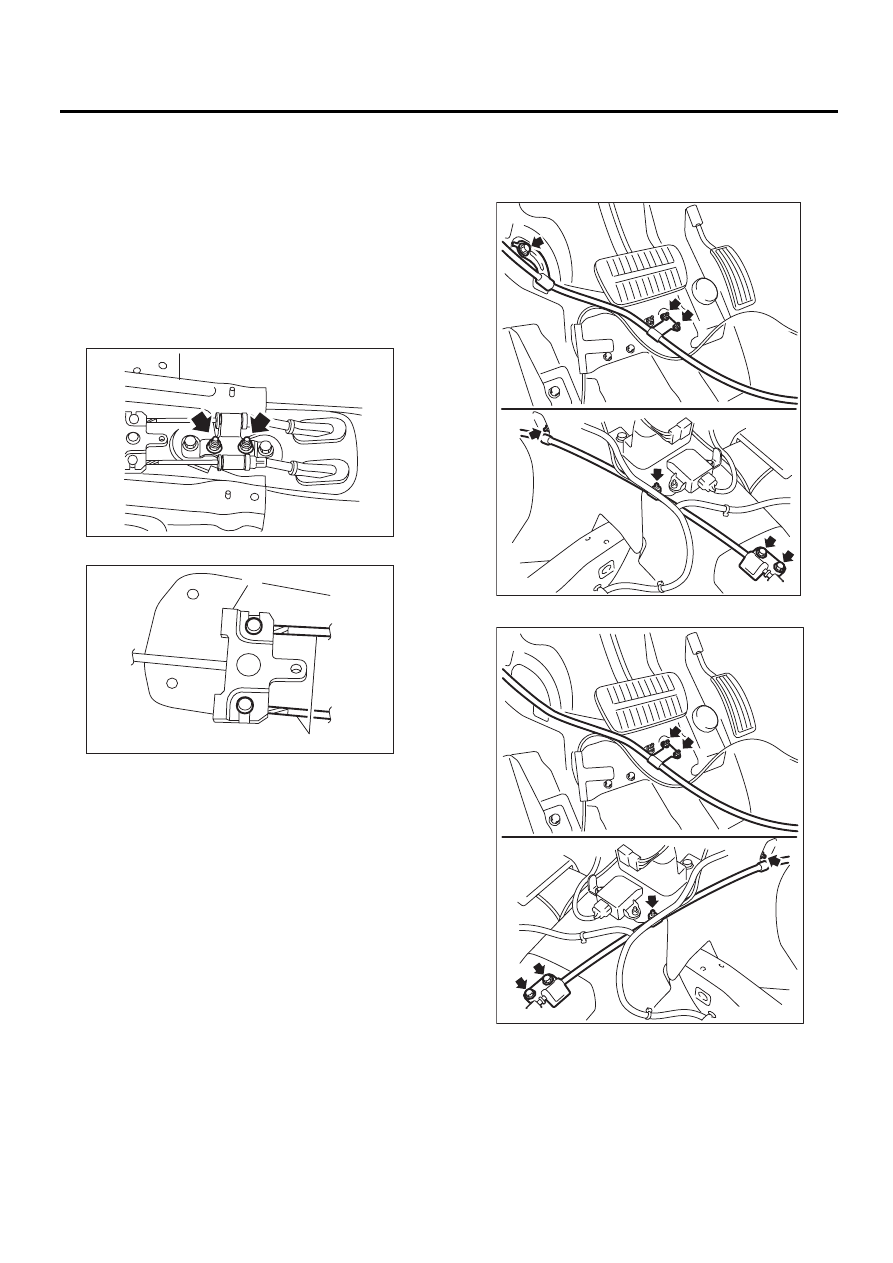

PB-7

Трос стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ

3. Трос стояночного тормоза

A: СНЯТИЕ

1. ПЕРЕДНИЙ ТРОС СТОЯНОЧНОГО
ТОРМОЗА

1) Снимите сиденье водителя.
2) Снимите ящик консоли.
3) Поднимите напольный коврик.
4) Снимите педаль стояночного тормоза. <См.
PB-6, СНЯТИЕ, Педаль стояночного тормоза.>
5) Сверните напольный коврик и снимите скобу.

6) Снимите с уравнителя конец троса.

7) Снимите кронштейн троса стояночного тор-
моза с пола со стороны водителя, и снимите
передний трос стояночного тормоза.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1) Уравнитель
(2) Конец троса

PB-00087

(1)

(2)

PB-00088

PB-00089

PB-00126
