Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 309





BVC(diag)-28

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗЪЕМА.
Проверьте состояние разъемов датчика разрежения и
вакуумного насоса тормозной системы.

Датчик разрежения и
вакуумный насос тор-
мозной системы при-
соединены надежно?

Переходите к
шагу 2.

Подключите
разъем.

2

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Поверните выключатель зажигания в положение
OFF.
2) Снимите предохранитель вакуумного насоса тормоз-
ной системы.
3) Проверьте состояние предохранителя.

Предохранитель пе-
регорел?

Замените пре-
дохранитель.

Переходите к ша-
гу 3.

3

ПРОВЕРКА РЕЛЕ ВАКУУМНОГО НАСОСА ТОРМОЗ-
НОЙ СИСТЕМЫ.
1) Поверните выключатель зажигания в положение
OFF.
2) Извлеките реле вакуумного насоса из блоке реле.
3) Присоедините аккумулятор к клеммам № 1 и № 3 реле
вакуумного насоса тормозной системы.
4) Измерьте сопротивление между клеммами реле ваку-
умного насоса тормозной системы.

Клеммы

№ 4 — № 5:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к
шагу 4.

Замените реле
вакуумного насо-
са тормозной сис-
темы.

4

ПРОВЕРКА ПИТАНИЯ РЕЛЕ ВАКУУМНОГО НАСОСА
ТОРМОЗНОЙ СИСТЕМЫ.
1) Поверните выключатель зажигания в положение ON.
2) Измерьте напряжение между разъемом реле вакуум-
ного насоса тормозной системы и массой кузова.

Разъем и клемма

(VC2) № 1 (+) — Масса кузова (–):
(VC2) № 4 (+) — Масса кузова (–):

Напряжение состав-
ляет 10 В или более?

Переходите к
шагу 5.

Устраните раз-
рыв или короткое
замыкание на
массу в цепи пи-
тания.

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪЕМОМ
РЕЛЕ ВАКУУМНОГО НАСОСА ТОРМОЗНОЙ СИСТЕ-
МЫ.
1) Поверните выключатель зажигания в положение
OFF.
2) Отсоедините разъем ECM.
3) Измерьте сопротивление в проводке между ECM и
клеммой разъема реле вакуумного насоса тормозной сис-
темы.

Разъем и клемма

(B136) № 8 — (VC2) № 3:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к
шагу 6.

Устраните раз-
рыв цепи в про-
водке между
ECM и клеммой
разъема реле ва-
куумного насоса
тормозной систе-
мы.

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ВАКУУМНЫМ НАСО-
СОМ И РАЗЪЕМОМ РЕЛЕ ВАКУУМНОГО НАСОСА ТОР-
МОЗНОЙ СИСТЕМЫ.
1) Поверните выключатель зажигания в положение
OFF.
2) Отсоедините разъем вакуумного насоса тормозной
системы.
3) Измерьте сопротивление в проводке между вакуум-
ным насосом и клеммой разъема реле вакуумного насоса
тормозной системы.

Разъем и клемма

(VC2) № 5 — (B417) № 2:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к
шагу 7.

Устраните раз-
рыв цепи в про-
водке между ва-
куумным насо-
сом и клеммой
разъема реле ва-
куумного насоса
тормозной систе-
мы.

BVC(diag)-29

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

7

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪЕМОМ
ВАКУУМНОГО НАСОСА ТОРМОЗНОЙ СИСТЕМЫ.
Измерьте сопротивление в проводке между разъемом
вакуумного насоса тормозной системы и массой кузова.

Разъем и клемма

(B417) № 2 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к
шагу 8.

Устраните корот-
кое замыкание
на массу в про-
водке между
ECM и клеммой
разъема вакуум-
ного насоса тор-
мозной системы.

8

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪЕМОМ
ВАКУУМНОГО НАСОСА ТОРМОЗНОЙ СИСТЕМЫ.
Измерьте напряжение между разъемом вакуумного насо-
са тормозной системы и массой кузова.

Разъем и клемма

(B417) № 2 (+) — Масса кузова (–):

Напряжение состав-
ляет 0,5 В или менее?

Переходите к
шагу 9.

Устраните корот-
кое замыкание
на аккумулятор в
проводке между
ECM и клеммой
разъема вакуум-
ного насоса тор-
мозной системы.

9

ПРОВЕРКА ВАКУУМНОГО НАСОСА ТОРМОЗНОЙ СИС-
ТЕМЫ.
1) Поверните выключатель зажигания в положение
OFF.
2) Снимите вакуумный насос тормозной системы. <См.
BR-43
, СНЯТИЕ, Вакуумный насос.>
3) Подключите положительную клемму аккумулятора к
клемме № 2 вакуумного насоса тормозной системы, а от-
рицательную клемму – к клемме №1.

Работает ли вакуум-
ный насос тормозной
системы?

Переходите к
шагу 10.

Замените ваку-
умный насос тор-
мозной системы.
<См. BR-43, Ва-
куумный насос.>

10

ПРОВЕРКА ВАКУУМНОГО НАСОСА ТОРМОЗНОЙ СИС-
ТЕМЫ.
1) Снимите реле вакуумного насоса тормозной системы.
2) Присоедините разъемы к вакуумному насосу тормоз-
ной системы и ECM.
3) Поверните выключатель зажигания в положение ON.
4) Выполните процедуру функциональной проверки сис-
темы вакуумного насоса тормозной системы при помощи
Subaru Select Monitor. <См. BVC(diag)-11, Subaru
Select
Monitor.>

Работает ли вакуум-
ный насос тормозной
системы?

Временно воз-
никает плохой
контакт.

Замените ECM.
<См. FU(H6DO)-
32
, Блок управле-
ния двигателем
(ECM).>

Шаг

Проверка

Да

Нет

BVC(diag)-30

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

E: КДН 22 РАССОГЛАСОВАНИЕ РЕЛЕ (ВЫКЛ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Не совпадает управляющий сигнал между реле вакуумного насоса тормозной системы и вакуумным
насосом тормозной системы.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Вакуумный насос не работает должным образом.

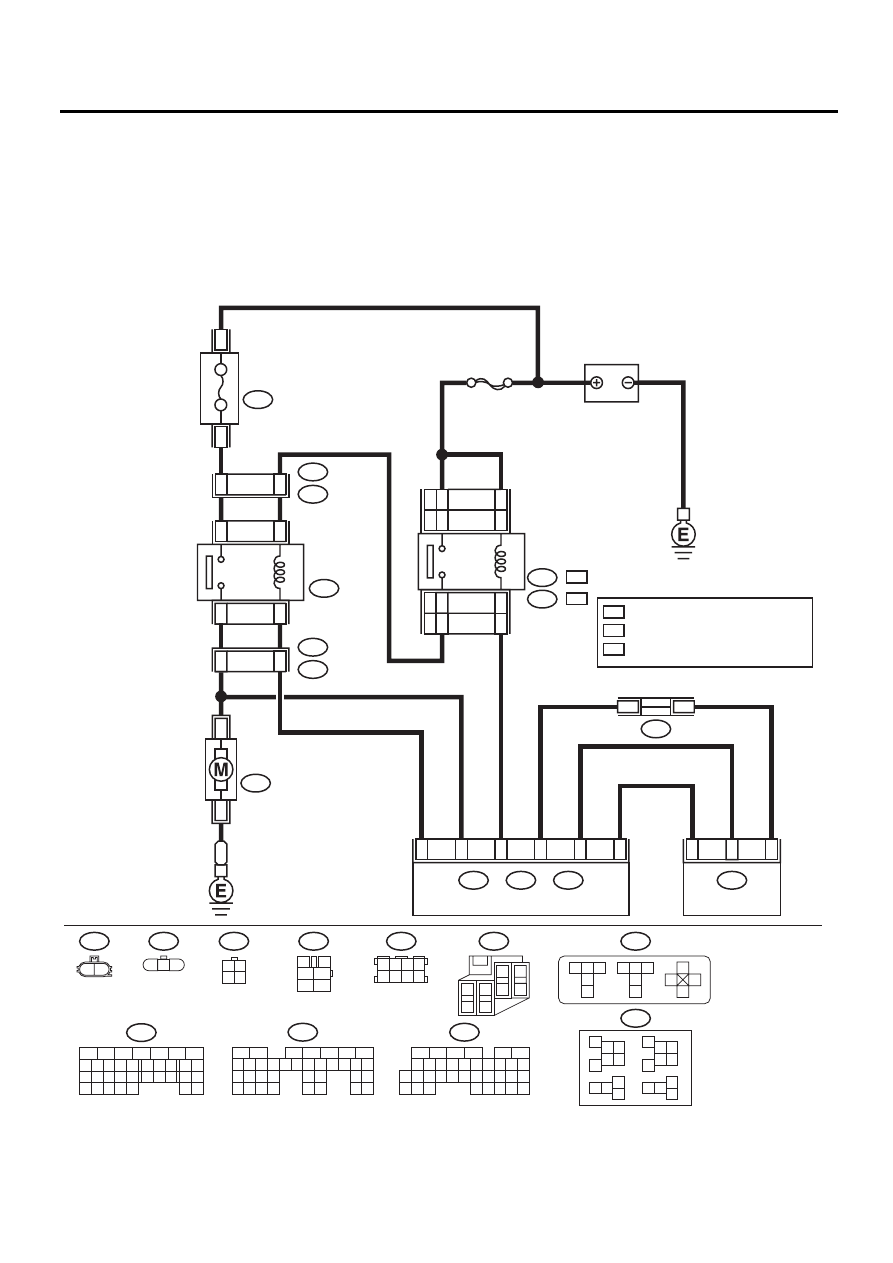

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

BR-00619

1

2

B25

B

B422

1 2
3 4

B432

2

1

4

3

6

5

8

7

B432

ДЕРЖАТЕЛЬ SBF

5

6

1

4

2

1

5

3

4

3

VC2

VC3

B422

B422

VC3

B417

2

6

7

9

LH

RH

8

10

4

1

RH

LH

B47

B362

ГЛАВНОЕ РЕЛЕ

B411

ВАКУУМНЫЙ

ДАТЧИК

ECM

A: B134

B: B135

C: B136

C23

B30

B22

A27

C8

3

1

2

СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

B424

*

*

B417

B411

2

1

3

B:

C:

B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

VC2

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

B424

3 4

5 6

1 2

7 8

2

1

5

4

3

6

B47

*

 : МОДЕЛЬ С ЛЕВОСТОРОННИМ
   УПРАВЛЕНИЕМ
 : МОДЕЛЬ С ПРАВОСТОРОННИМ
   УПРАВЛЕНИЕМ

2 1

SBF-7

АККУМУЛЯТОР

30A

3

4

1 2

5

8

9

6 7

10

13

12

11

14

LH

LH

RH

B362

2 3
5 6

17 18

19
20

13 14

15
16

1

4

8 9

11 12

7

10

:

RH

:

БЛОК РЕЛЕ
(РЕЛЕ ВАКУУМ-
НОГО НАСОСА)

ВАКУУМНЫЙ НАСОС

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ

BVC(diag)-31

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РЕЛЕ ВАКУУМНОГО НАСОСА ТОР-
МОЗНОЙ СИСТЕМЫ.
1) Поверните выключатель зажигания в положение
OFF.
2) Извлеките реле вакуумного насоса из блоке ре-
ле.
3) Присоедините аккумулятор к клеммам № 1 и № 3
реле вакуумного насоса тормозной системы.
4) Измерьте сопротивление между клеммами реле
вакуумного насоса тормозной системы.

Клеммы

№ 4 — № 5:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 2.

Замените реле
вакуумного насо-
са тормозной сис-
темы.

2

ПРОВЕРКА ПИТАНИЯ РЕЛЕ ВАКУУМНОГО НАСО-
СА ТОРМОЗНОЙ СИСТЕМЫ.
1) Поверните выключатель зажигания в положение
ON.
2) Измерьте напряжение между разъемом реле ва-
куумного насоса тормозной системыи массой кузо-
ва.

Разъем и клемма

(VC2) № 1 (+) — Масса кузова (–):
(VC2) № 4 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Переходите к ша-
гу 3.

Устраните раз-
рыв или короткое
замыкание на
массу в цепи пи-
тания.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ РЕЛЕ ВАКУУМНОГО НАСОСА ТОРМОЗНОЙ
СИСТЕМЫ.
1) Поверните выключатель зажигания в положение
OFF.
2) Отсоедините разъем ECM.
3) Измерьте сопротивление в проводке между ECM
и клеммой разъема реле вакуумного насоса тормоз-
ной системы.

Разъем и клемма

(B136) № 8 — (VC2) № 3:
(B135) № 25 — (VC2) № 5:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните раз-
рыв цепи в про-
водке между
ECM и клеммой
разъема реле ва-
куумного насоса
тормозной систе-
мы.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ВАКУУМНЫМ
НАСОСОМ И РАЗЪЕМОМ РЕЛЕ ВАКУУМНОГО НА-
СОСА ТОРМОЗНОЙ СИСТЕМЫ.
1) Поверните выключатель зажигания в положение
OFF.
2) Отсоедините разъем вакуумного насоса тормоз-
ной системы.
3) Измерьте сопротивление в проводке между ва-
куумным насосом и клеммой разъема реле вакуум-
ного насоса тормозной системы.

Разъем и клемма

(VC2) № 5 — (B417) № 2:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 5.

Устраните раз-
рыв цепи в про-
водке между ва-
куумным насо-
сом и клеммой
разъема реле ва-
куумного насоса
тормозной систе-
мы.

5

ПРОВЕРКА МАССЫ ЭЛЕКТРОДВИГАТЕЛЯ.
1) Поверните выключатель зажигания в положение
OFF.
2) Отсоедините разъем вакуумного насоса тормоз-
ной системы.
3) Измерьте сопротивление между разъемом ваку-
умного насоса тормозной системы и массой кузова.

Разъем и клемма

(B417) № 1 — Масса кузова:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 6.

Устраните корот-
кое замыкание
на массу.
