Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 306





BVC(diag)-16

Режим очистки памяти

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

9. Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

Подробная информация, касающаяся процеду-
ры очистки КДН приведена в разделе “Subaru
Select Monitor”. <См. BVC(diag)-11
, Subaru
Select Monitor.>

BVC(diag)-17

Список кодов диагностики неисправностей (КДН)

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

10.Список кодов диагностики неисправностей (КДН)

A: СПИСОК

КДН

Дисплей

Содержание диагнос-

тики

Ссылка

11

Sensor output out of
range

Ошибка выходного
сигнала датчика раз-
режения тормозной
системы

<См. BVC(diag)-18, КДН 11 ВЫХОДНОЙ СИГНАЛ ДАТЧИКА
ВЫХОДИТ ЗА ПРЕДЕЛЫ ДИАПАЗОНА, Процедура диагнос-
тики с использованием кодов диагностики неисправностей
(КДН).>

12

Compare error in other
sensor

Ошибка при сравне-
нии с другим относи-
тельным давлением
усилителя тормозной
системы

<См. BVC(diag)-21, КДН 12 ОШИБКА СРАВНЕНИЯ С ДРУ-
ГИМ ДАТЧИКОМ, Процедура диагностики с использовани-
ем кодов диагностики неисправностей (КДН).>

13

Pressure sensor output

Неисправность – за-
едание датчика раз-
режения тормозной
системы

<См. BVC(diag)-24, КДН 13 ВЫХОДНОЙ СИГНАЛ ДАТЧИКА
ДАВЛЕНИЯ, Процедура диагностики с использованием ко-
дов диагностики неисправностей (КДН).>

21

Discrepancy in relays
(ON)

Не совпадает управ-
ляющий сигнал между
реле вакуумного насо-
са тормозной системы
и вакуумным насосом
тормозной системы.

<См. BVC(diag)-27, КДН 21 РАССОГЛАСОВАНИЕ МЕЖДУ
РЕЛЕ (ВКЛ), Процедура диагностики с использованием ко-
дов диагностики неисправностей (КДН).>

22

Discrepancy in relays
(OFF)

Не совпадает управ-
ляющий сигнал между
реле вакуумного насо-
са тормозной системы
и вакуумным насосом
тормозной системы.

<См. BVC(diag)-30, КДН 22 РАССОГЛАСОВАНИЕ МЕЖДУ
РЕЛЕ (ВЫКЛ), Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

23

Pump continuous work

Неисправность ваку-
умного насоса тормоз-
ной системы, непре-
рывная работа

<См. BVC(diag)-33, КДН 23 НЕПРЕРЫВНАЯ РАБОТА НА-
СОСА, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

BVC(diag)-18

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

11.Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: КДН 11 ВЫХОДНОЙ СИГНАЛ ДАТЧИКА ВЫХОДИТ ЗА ПРЕДЕЛЫ

ДИАПАЗОНА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Ошибка выходного сигнала датчика разрежения тормозной системы
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Вакуумный насос тормозной системы не работает.

BVC(diag)-19

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

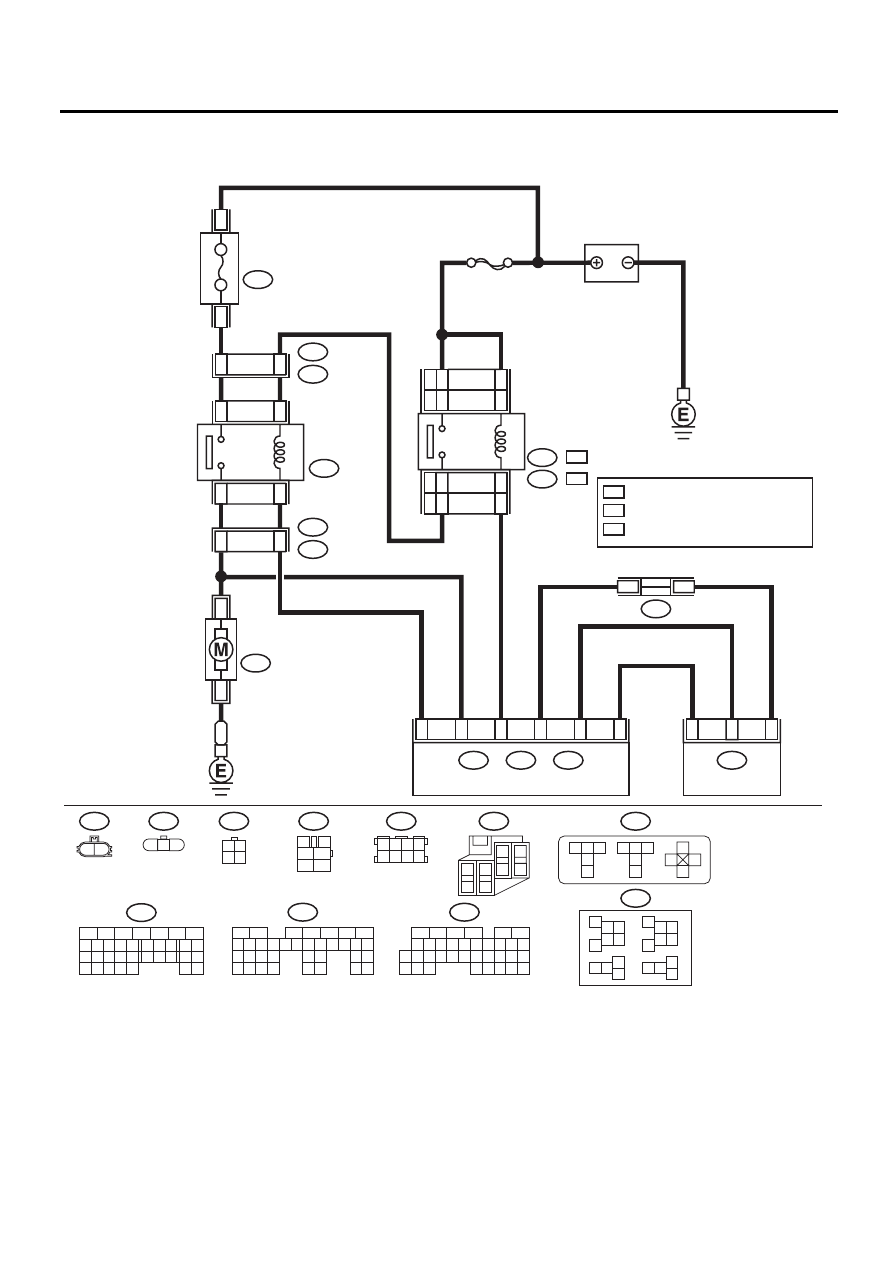

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

BR-00619

1

2

B25

B

B422

1 2
3 4

B432

2

1

4

3

6

5

8

7

B432

ДЕРЖАТЕЛЬ SBF

5

6

1

4

2

1

5

3

4

3

VC2

VC3

B422

B422

VC3

B417

2

6

7

9

LH

RH

8

10

4

1

RH

LH

B47

B362

ГЛАВНОЕ РЕЛЕ

B411

ВАКУУМНЫЙ

ДАТЧИК

ECM

A: B134

B: B135

C: B136

C23

B30

B22

A27

C8

3

1

2

СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

B424

*

*

B417

B411

2

1

3

B:

C:

B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

VC2

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

B424

3 4

5 6

1 2

7 8

2

1

5

4

3

6

B47

*

 : МОДЕЛЬ С ЛЕВОСТОРОННИМ
   УПРАВЛЕНИЕМ
 : МОДЕЛЬ С ПРАВОСТОРОННИМ
   УПРАВЛЕНИЕМ

2 1

SBF-7

АККУМУЛЯТОР

30A

3

4

1 2

5

8

9

6 7

10

13

12

11

14

LH

LH

RH

B362

2 3
5 6

17 18

19
20

13 14

15
16

1

4

8 9

11 12

7

10

:

RH

:

БЛОК РЕЛЕ
(РЕЛЕ ВАКУУМ-
НОГО НАСОСА)

ВАКУУМНЫЙ НАСОС

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ
