BR-6

Общие сведения

ТОРМОЗА

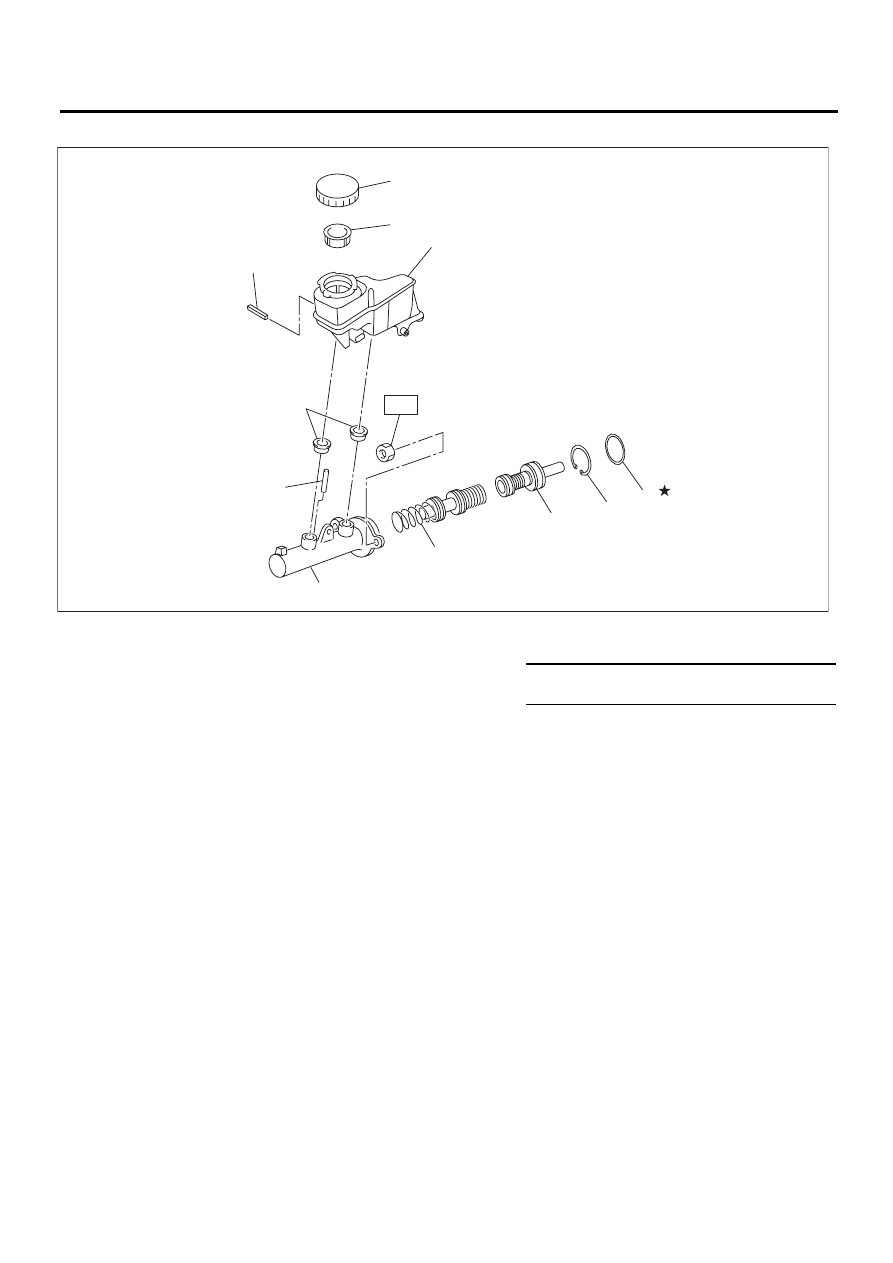

3. ГЛАВНЫЙ ЦИЛИНДР

• Модель с левосторонним управлением

(1)

Крышка

(6)

Вторичный поршень

(11)

Уплотнительное кольцо

(2)

Фильтр

(7)

Корпус цилиндра





(3)

Расширительный бачок

(8)

Штифт цилиндра

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(4)

C-образное кольцо

(9)

Уплотнение

T: 25 (2,5, 18,4)

(5)

Первичный поршень

(10)

Штифт





BR-00492

T

(1)

(2)

(3)

(7)

(8)

(9)

(10)

(4)

(11)

(5)

(6)

BR-7

Общие сведения

ТОРМОЗА

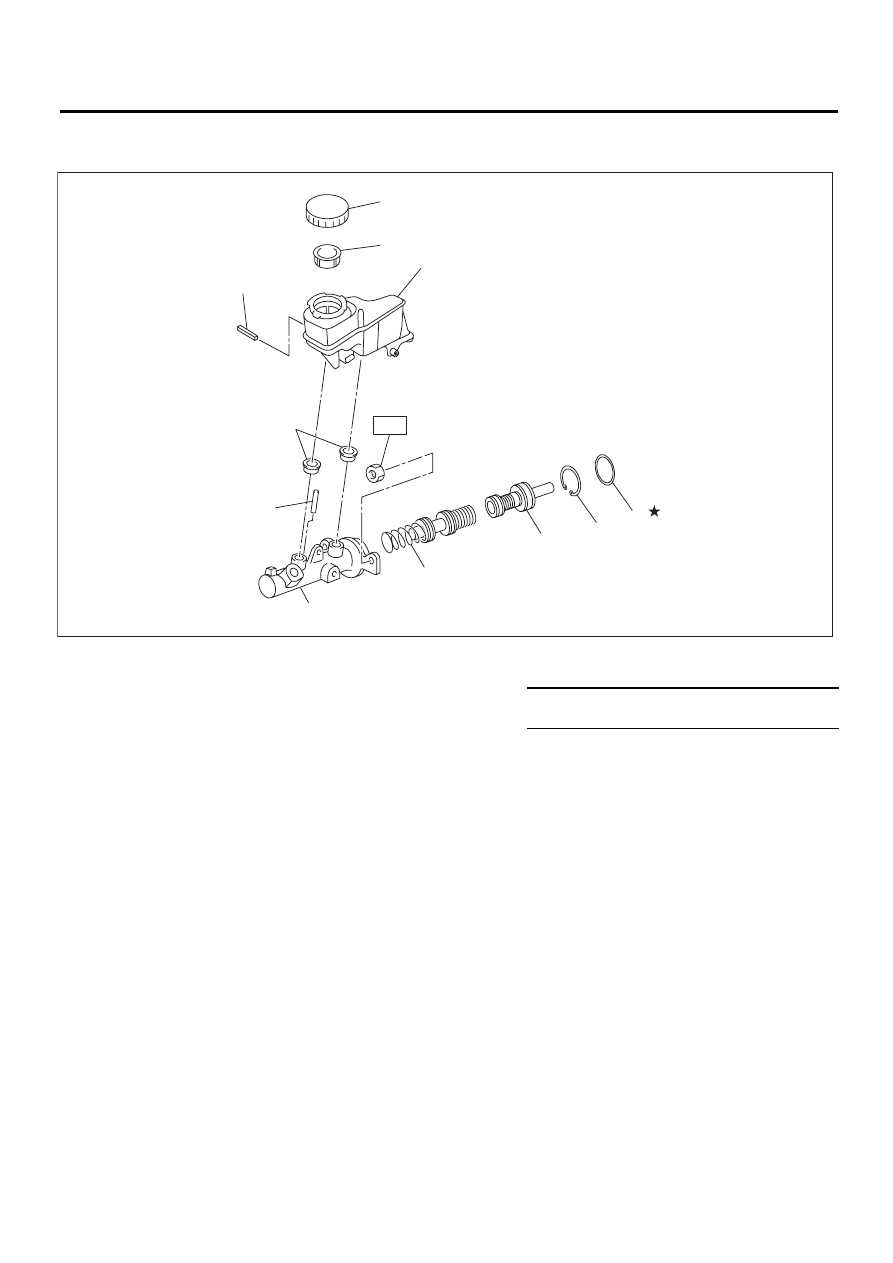

• Модель с правосторонним управлением

(1)

Крышка

(6)

Вторичный поршень

(11)

Уплотнительное кольцо

(2)

Фильтр

(7)

Корпус цилиндра





(3)

Расширительный бачок

(8)

Штифт цилиндра

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(4)

C-образное кольцо

(9)

Уплотнение

T: 25 (2,5, 18,4)

(5)

Первичный поршень

(10)

Штифт





BR-00610

T

(1)

(2)

(3)

(7)

(8)

(9)

(10)

(4)

(11)

(5)

(6)

BR-8

Общие сведения

ТОРМОЗА

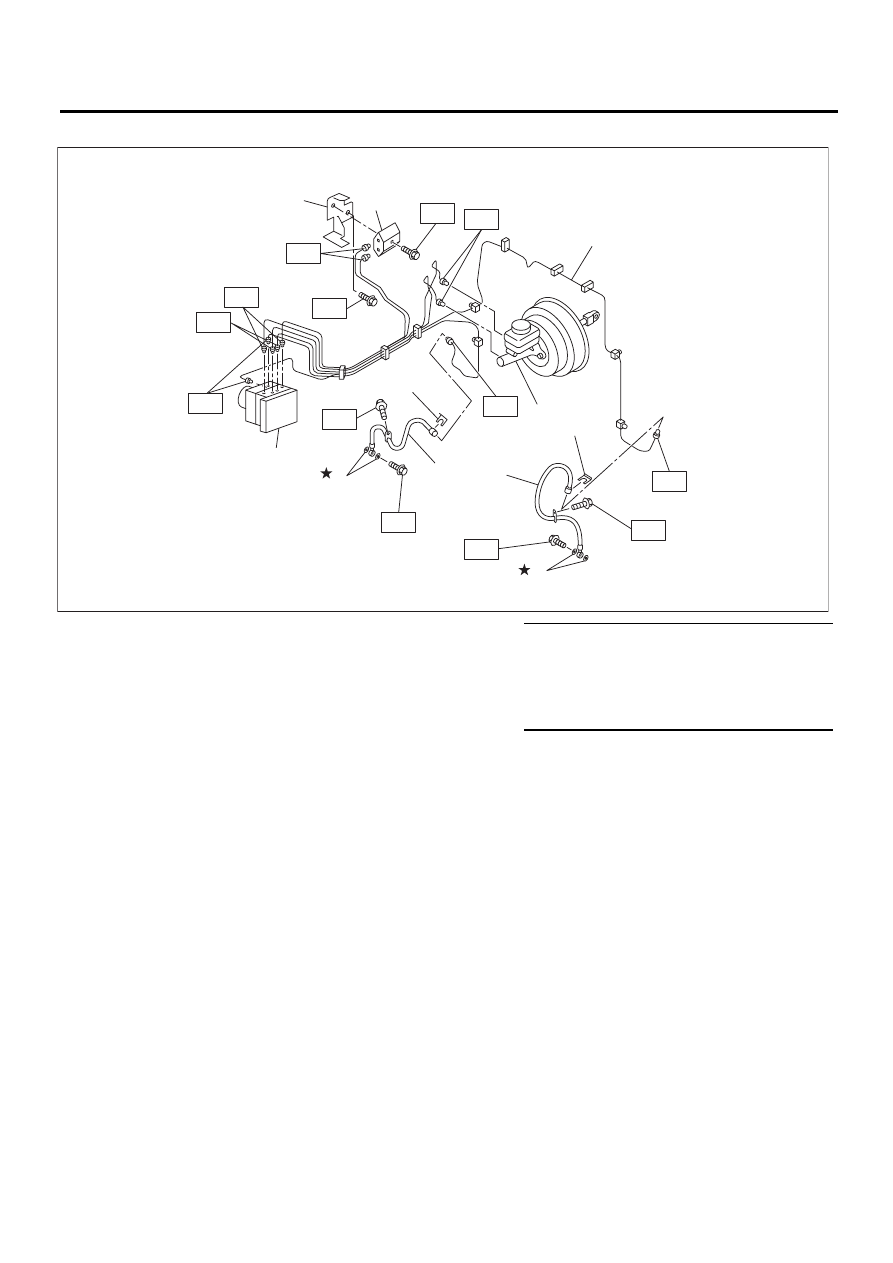

4. ПЕРЕДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГ

• Модель с левосторонним управлением

(1) Узел передней тормозной трубки

(6)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(2) Двухканальный соединитель

(7)

(8)
(9)

Блок управления системы
VDC и блок гидравлического
управления (VDCCM&H/U)
Кронштейн
Главный цилиндр

T1: 15 (1,5, 10,8)

(3)

(4)
(5)

Правый передний тормозной
шланг
Левый передний тормозной шланг
Хомут

T2: 18 (1,8, 13,0)

T3: 19 (1,9, 14,0)

Т4: 33 (3,4, 24,3)

BR-00493

T1

T2

T4

T2

T2

T2

T4

T1

T3

(8)

(2)

(3)

(5)

(6)

(4)

(7)

(6)

(5)

T3

T1

T1

(1)

(9)

T1

BR-9

Общие сведения

ТОРМОЗА

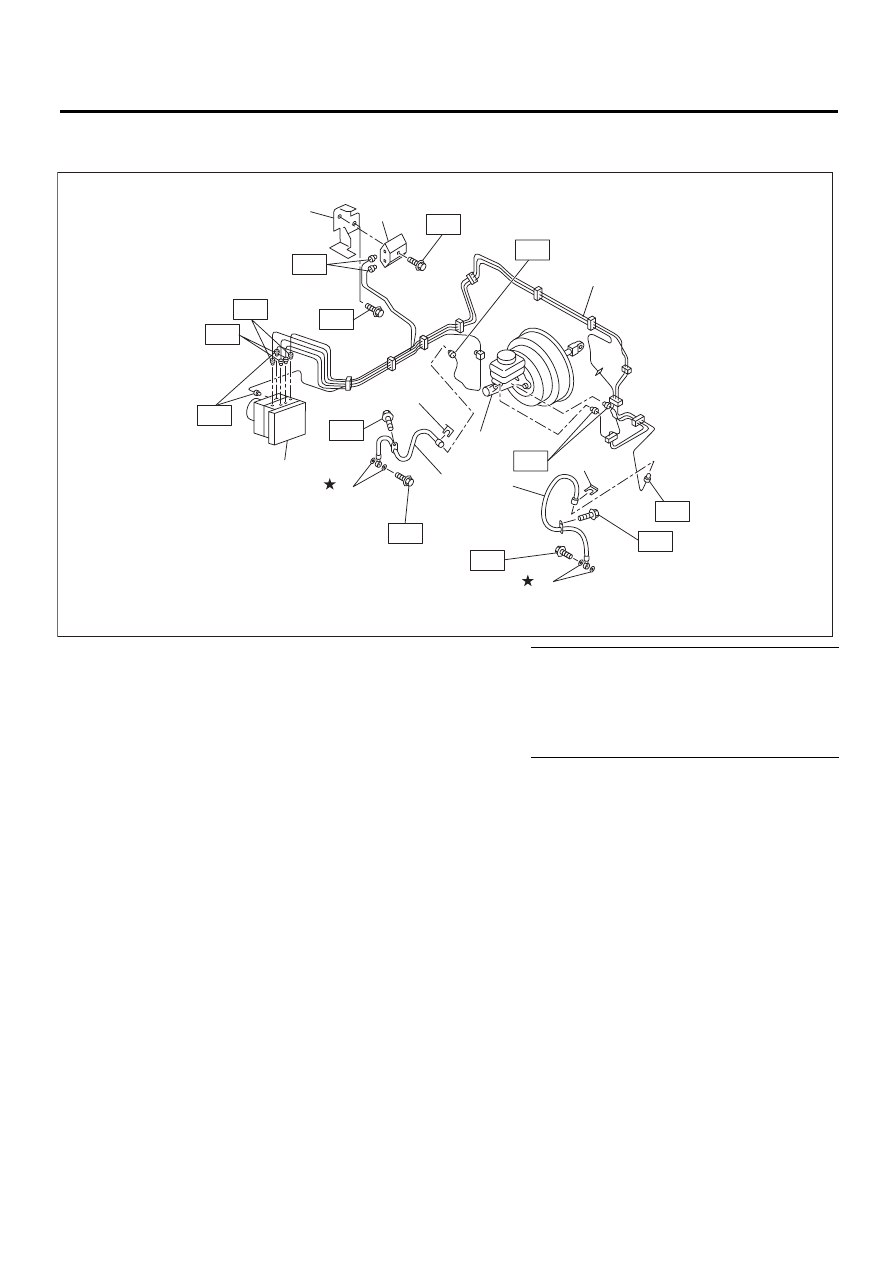

• Модель с правосторонним управлением

(1) Узел передней тормозной трубки

(6) Прокладка

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(2) Двухканальный соединитель

(7)

(8)
(9)

Блок управления системы
VDC и блок гидравлического
управления (VDCCM&H/U)
Кронштейн
Главный цилиндр

T1: 15 (1,5, 10,8)

(3) Правый передний тормозной шланг

T2: 18 (1,8, 13,0)

(4) Левый передний тормозной шланг

T3: 19 (1,9, 14,0)

(5) Хомут

Т4: 33 (3,4, 24,3)

BR-00611

T1

T3

T1

T1

T2

T4

T2

T2

T2

T4

(1)

(8)

(2)

(9)

(3)

(5)

(6)

(4)

(6)

(5)

T1

T3

(7)

T1
