Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 271





VDC(diag)-14

Входные/выходные сигналы блока управления

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

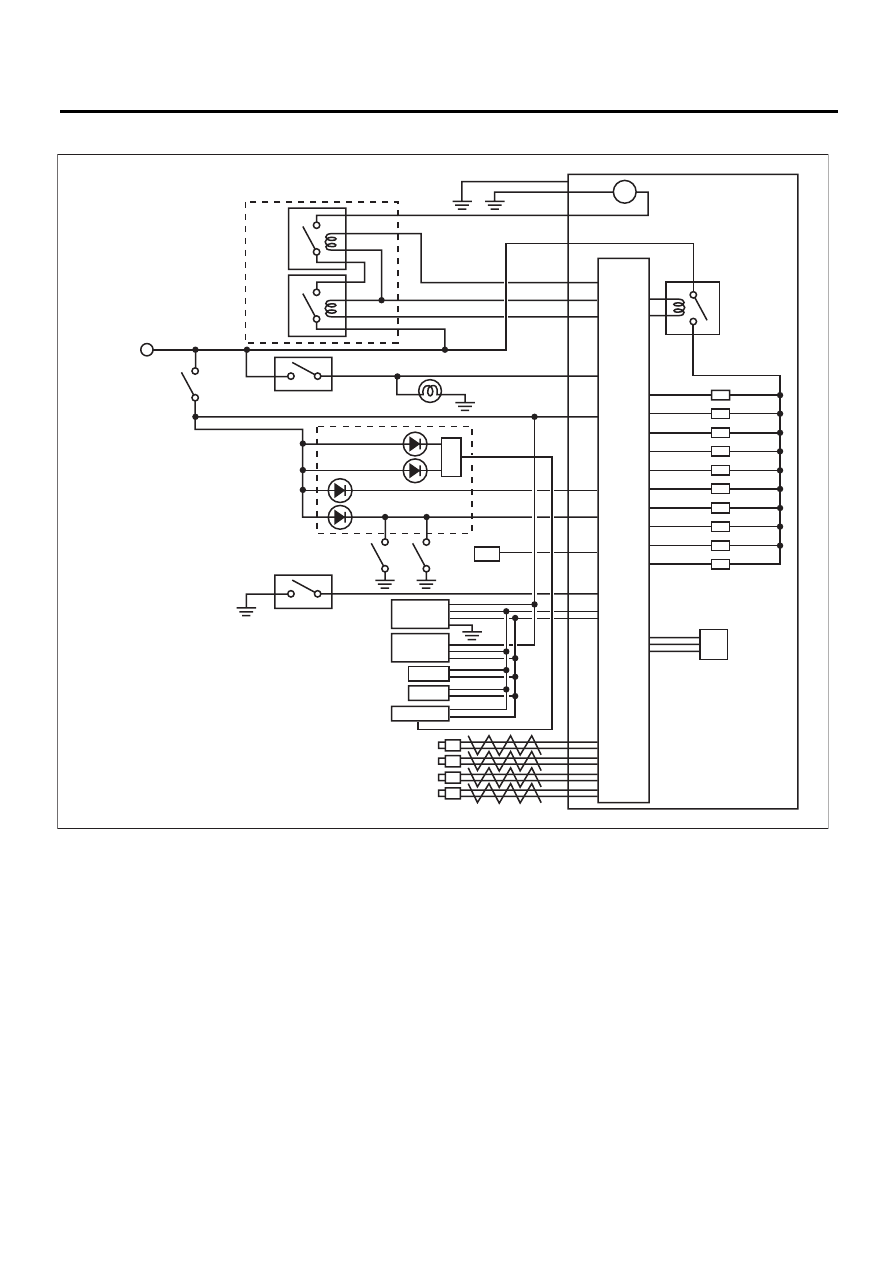

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА

VDC00366

M

(17)

(4)

(16)

(19)

(20)

(18)

(38)

(37)

(32)

(33)

(36)

(34)

(35)

(40)

(39)

(15)

(14)

(13)

(12)

(7)

(22)

(21)

(31)

(23)

(29)

(24)

(25)

(26)

(27)

(28)

(30)

(1)

(2)

(6)

(11)

(10)

(9)

(8)

(3)

(5)

VDC(diag)-15

Входные/выходные сигналы блока управления

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

(1)

Аккумулятор

(14) Задний левый впускной электро-

магнитный клапан

(27) Датчик включения стояночного тор-

моза

(2)

Выключатель зажигания

(15) Задний левый выпускной элект-

ромагнитный клапан

(28) Датчик уровня тормозной жидкости

(3)

Блок управления системы VDC
и блок гидравлического управ-
ления (VDCCM&H/U)

(16) Задний правый впускной элект-

ромагнитный клапан

(29) Комбинация приборов

(17) Задний правый выпускной элект-

ромагнитный клапан

(30) Разъем передачи данных

(4)

Блок управления системы VDC (18) Линейный клапан 1

(31) Переключатель отключения анти-

пробуксовочной системы (TCS)

(5)

Блок реле

(19) Линейный клапан 2

(32) Датчик угла поворота рулевого ко-

леса

(6)

Реле электродвигателя

(20) Датчик давления

(33) Датчик угловой скорости рыскания и

бокового ускорения

(7)

Реле отказоустойчивости

(21) Выключатель стоп-сигналов

(34) Блок управления трансмиссией (TCM)

(8)

Электродвигатель

(22) Стоп-сигнал

(35) Блок управления двигателем (ECM)

(9)

Реле клапана

(23) Контрольная лампа системы VDC (36) Центральный блок управления

(10) Передний левый впускной

электромагнитный клапан

(24) Предупреждающая лампа систе-

мы VDC и контрольная лампа от-
ключения TCS

(37) Датчик скорости переднего левого

колеса системы ABS

(11) Передний левый выпускной

электромагнитный клапан

(38) Датчик скорости переднего правого

колеса системы ABS

(12) Передний правый впускной

электромагнитный клапан

(25) Предупреждающая лампа систе-

мы ABS

(39) Датчик скорости заднего левого ко-

леса системы ABS

(13) Передний правый выпускной

электромагнитный клапан

(26) Предупреждающая лампа тор-

мозной системы

(40) Датчик скорости заднего правого ко-

леса системы ABS

VDC(diag)-16

Subaru Select Monitor

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

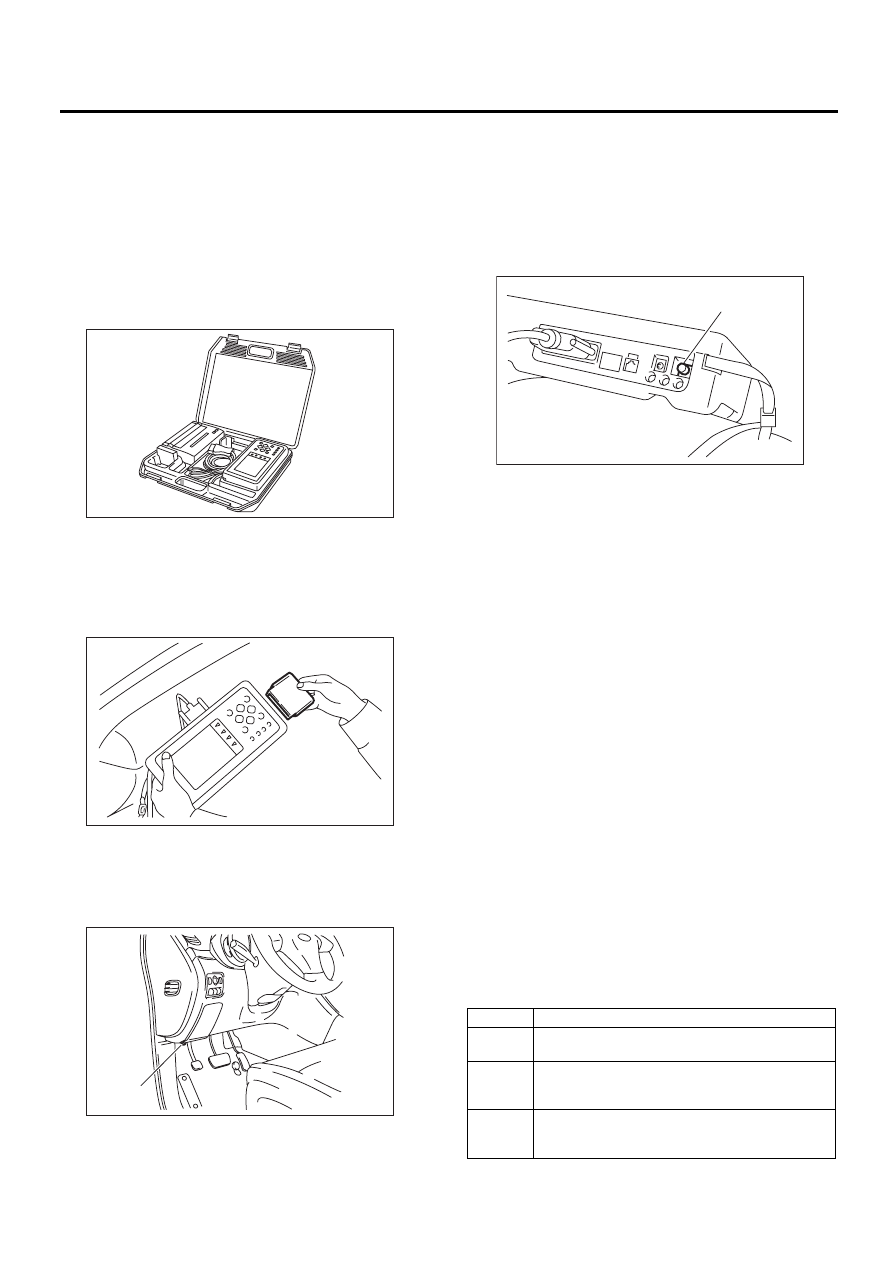

6. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ
ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
(КДН)

1) Подготовьте комплект Subaru Select Monitor.
<См. VDC(diag)-9
, СПЕЦИАЛЬНЫЕ ИНСТРУ-
МЕНТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Об-
щие сведения.>

2) Подключите диагностический кабель к
Subaru Select Monitor.
3) Вставьте картридж в Subaru Select Monitor.
<См. VDC(diag)-9
, СПЕЦИАЛЬНЫЕ ИНСТРУ-
МЕНТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Об-
щие сведения.>

4) Подключите Subaru Select Monitor к разъему
передачи данных.

(1) Разъем передачи данных расположен в
нижней части панели приборов (со стороны
водителя).

(2) Подключите диагностический кабель к
разъему передачи данных.

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
5) Поверните выключатель зажигания в поло-
жение “ON” (двигатель выключен) и включите
Subaru Select Monitor.

6) На дисплее в меню «Main Menu» (Главное ме-
ню) выберите {Each System Check} (Проверка
каждой системы) и нажмите клавишу [YES] (Да).
7) На дисплее в меню «System Selection Menu»
(Меню выбора систем), выберите {Brake
Control} (Управление тормозной системой) и
нажмите клавишу [YES] (Да).
8) После отображения {VDC 4WD·AT} нажмите
на клавишу [YES] (Да).
9) На дисплее в меню «VDC Diagnosis» (Диа-
гностика системы VDC) выберите {Diagnostic
Code(s) Display} (Отображение кодов диагнос-
тики), а затем нажмите клавишу [YES] (Да).
ПРИМЕЧАНИЕ:
• Подробная информация о процедуре диа-
гностики описана в “РУКОВОДСТВЕ ПО ЭКС-
ПЛУАТАЦИИ SUBARU SELECT MONITOR”.
• Для получения более подробной информации
о КДН смотрите “Список кодов диагностики не-
исправностей (КДН)”. <См. VDC(diag)-35, Спи-
сок кодов диагностики неисправностей (КДН).>
• Отображаются до 3 КДН в порядке их выяв-
ления.
10) Если коммуникация между системой VDC и
Subaru Select Monitor невозможна, проверьте
цепь линии связи. <См. VDC(diag)-19, ОБМЕН
ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗ-
МОЖЕН, Subaru Select Monitor.>

(1) Разъем передачи данных

ABS00111

ABS00112

(1)

VDC00367

(1) Выключатель питания

Дисплей

Содержание

Current

На дисплее Subaru Select Monitor отобража-
ется последний КДН.

Old

На дисплее Subaru Select Monitor отобража-
ется последний КДН из истории предыдущих
неисправностей.

Older

На дисплее Subaru Select Monitor отобража-
ется второй последний КДН из истории пре-
дыдущих неисправностей.

ABS00114

(1)

VDC(diag)-17

Subaru Select Monitor

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

2. СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) На дисплее в меню «Main Menu» (Главное меню) выберите {Each System Check} (Проверка каж-
дой системы) и нажмите клавишу [YES] (Да).
2) На дисплее в меню «System Selection Menu» (Меню выбора систем), выберите {Brake Control} (Уп-
равление тормозной системой) и нажмите клавишу [YES] (Да).
3) После отображения {VDC 4WD·AT} нажмите на клавишу [YES] (Да).
4) На дисплее в меню «Brake Control Diagnosis» (Диагностика управления тормозной системой) вы-
берите {Current Data Display/Save} (Отображение/сохранение ткущих данных), а затем нажмите кла-
вишу [YES] (Да).
5) На дисплее в меню «Display Menu» (Отображение данных), выберите способ отображения данных
и нажмите клавишу [YES] (Да).
6) Используя клавишу прокрутки, прокрутите информацию на дисплее вверх или вниз, пока не поя-
вятся необходимые данные.
• Перечень поддерживаемых данных приведен в следующей таблице.

ПРИМЕЧАНИЕ:
Подробная информация о процедуре диагностики описана в “РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ
SUBARU SELECT MONITOR”.

Дисплей

Содержание

Единицы измерения

FR Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости переднего
правого колеса системы ABS.

км/ч или миль/ч

FL Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости переднего
левого колеса системы ABS.

км/ч или миль/ч

RR Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости заднего
правого колеса системы ABS.

км/ч или миль/ч

RL Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости заднего
левого колеса системы ABS.

км/ч или миль/ч

Front/Rear G Sensor

Отображается продольное ускорение автомобиля, определяемое датчиком
ускорения.

м/с

2

Lateral G Sensor

Отображается поперечное ускорение автомобиля, определяемое датчиком
ускорения.

м/с

2

IG power supply voltage Отображается напряжение, подаваемое на VDCCM&H/U.

В

Steering Angle Sensor

Отображается угол поворота, определяемый датчиком угла поворота рулево-
го колеса.

градус

Yaw Rate Sensor

Отображается угловая скорость, определяемая датчиком угловой скорости
рыскания.

градус/с

Pressure Sensor

Отображается давление тормозной жидкости, определяемое датчиком дав-
ления.

бар

ABS Control Flag

Отображается состояние управления системы ABS.

ON или OFF

EBD Control Flag

Отображается состояние управления системы EBD.

ON или OFF

BLS Signal

Отображается состояние включения/выключения датчика нажатия педали
тормоза.

ON или OFF

ABS Warning Light

Отображается состояние включения предупреждающей лампы системы ABS.

ON или OFF

EBD Warning Light

Отображается состояние включения предупреждающей лампы системы EBD.

ON или OFF

Motor Relay Signal

Отображается сигнал работы реле электродвигателя.

ON или OFF

Motor Relay Monitor

Отображается сигнал монитора реле электродвигателя.

ON или OFF

TCS Control Flag

Отображается состояние управления системы TCS.

ON или OFF

Valve Relay Signal

Отображается сигнал работы реле клапана.

ON или OFF

VDC Control Flag

Отображается состояние управления системы VDC.

ON или OFF

VDC Warning Light

Отображается состояние включения предупреждающей лампы системы VDC.

ON или OFF

OFF Light

Отображается состояние включения/выключения контрольной лампы отклю-
чения системы TCS.

ON или OFF

E/G Control Prohibited
Flag

Отображается сигнал команды управления двигателем.

1 или 0

OFF Switch Signal

Отображается рабочее состояние переключателя отключения антипробуксо-
вочной системы.

ON или OFF

Motor Fail Safe Relay
Drive Signal

Отображается управляющий сигнал реле отказоустойчивости электродвига-
теля.

ON или OFF
