DI-14

Трансмиссионное масло дифференциала

ДИФФЕРЕНЦИАЛЫ

2. Трансмиссионное масло

дифференциала

A: ПРОВЕРКА

1) Отверните пробку маслозаливного отверс-
тия, а затем проверьте трансмиссионное мас-
ло. Замените трансмиссионное масло, если оно
загрязнено или его качество ухудшилось. <См.
DI-14,
ЗАМЕНА, Трансмиссионное масло диф-
ференциала.>
2) Убедитесь в том, что уровень трансмиссион-
ного масла доходит до нижней кромки масло-
заливного отверстия. Если уровень низкий,
убедитесь в отсутствии утечек масла и допол-
ните его до нижней кромки маслозаливного от-
верстия.

B: ЗАМЕНА

1) Поднимите автомобиль на подъемнике.
2) Отверните сливную пробку и пробку залив-
ного отверстия и слейте трансмиссионное мас-
ло.

ОСТОРОЖНО:
Будьте осторожны, чтобы не обжечь руки,
так как после движения автомобиля транс-
миссионное масло сильно нагрето.

3) Затяните сливную пробку.

ПРИМЕЧАНИЕ:
Установите новую металлическую прокладку.

Момент затяжки:

29 Нм (3,0 кгс-м, 21,4 фунт-силы-фут)

4) Залейте в картер дифференциала транс-
миссионное масло до нижней кромки маслоза-
ливного отверстия.

ПРИМЕЧАНИЕ:
При заливке масла внимательно следите за
его уровнем. Следует избегать недостаточного
или чрезмерного уровня масла.

Рекомендованное трансмиссионное масло:

<См. DI

-2, ХАРАКТЕРИСТИКИ, Общие све-

дения.>

Объем масла:

0,8 л (0,8 кварт США, 0,7 британских кварт)

5) Заверните пробку заливного отверстия.

ПРИМЕЧАНИЕ:
Установите новую металлическую прокладку.

Момент затяжки:

29 Нм (3,0 кгс-м, 21,4 фунт-силы-фут)

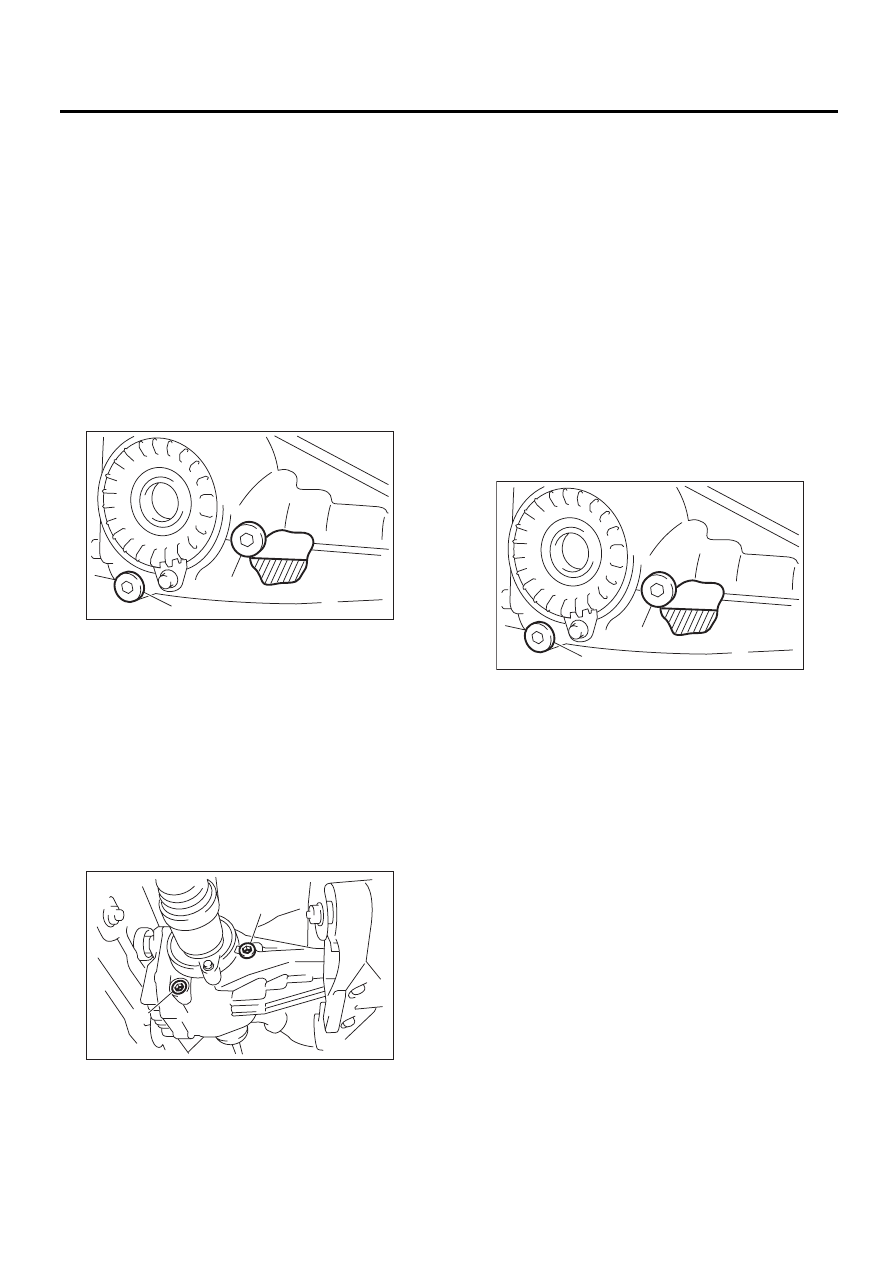

(A) Пробка заливного отверстия

(B) Сливная пробка

(A) Пробка заливного отверстия

(B) Сливная пробка

DI-00355

(B)

(A)

DI-00357

(A)

(B)

(A) Пробка заливного отверстия

(B) Сливная пробка

DI-00355

(B)

(A)

DI-15

Узел переднего дифференциала

ДИФФЕРЕНЦИАЛЫ

3. Узел переднего

дифференциала

А: ПРИМЕЧАНИЕ

За информацией о переднем дифференциале
обратитесь к разделу “5AT”. <См. 5AT-90, Узел
переднего дифференциала.>

DI-16

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

4. Задний дифференциал

(тип VA)

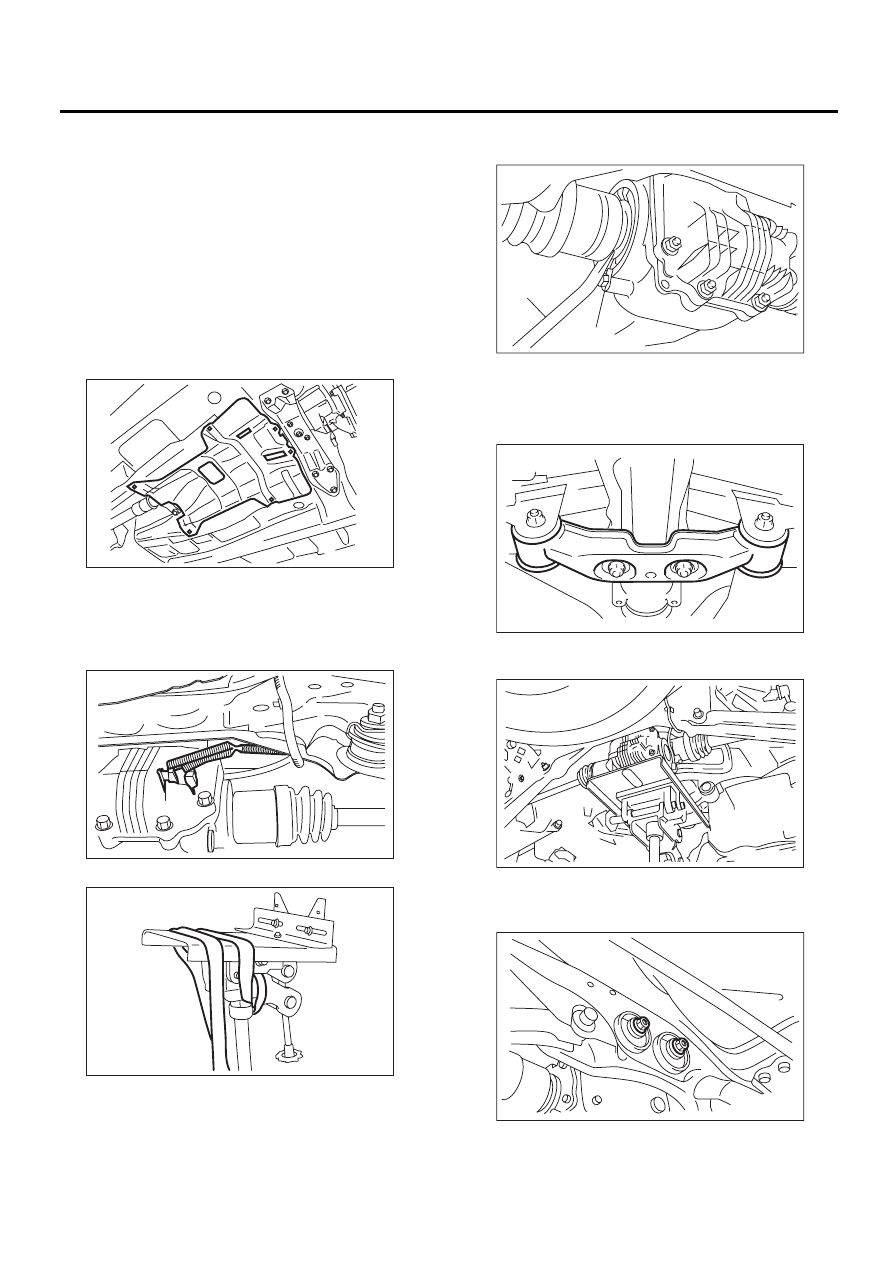

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Отпустите стояночный тормоз.
3) Поднимите автомобиль на подъемнике.
4) Снимите заднюю выхлопную трубу и глуши-
тель. <См. EX(H6DO)-6
, СНЯТИЕ, Задняя вы-
хлопная труба.> <См. EX(H6DO)-8, СНЯТИ
Е,
Глушитель.>
5) Снимите теплозащитный экран.

6) Снимите карданный вал.
<См. DS-10, СНЯТИЕ, Карданный вал.>
7) Отсоедините разъем от датчика температу-
ры масла заднего дифференциала и клеммы
массы.

8) Подготовьте подъемник трансмиссии и ленту.

9) Отсоедините шарнир DOJ заднего ведущего
вала от заднего дифференциала.

10) Отверните гайки, удерживающие пере-
днюю балку заднего дифференциала.

11) Подоприте задний дифференциал подъем-
ником трансмиссии.

12) Ослабьте самоконтрящиеся гайки, крепя-
щие задний дифференциал к задней попереч-
ной балке.

13) Снимите переднюю балку заднего диффе-
ренциала.

AT-03243

DI-00471

DI-00268

(A) Монтировка
(B) Болт

DI-00472

(A)

(B)

DI-00358

DI-00473

DI-00269

DI-17

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

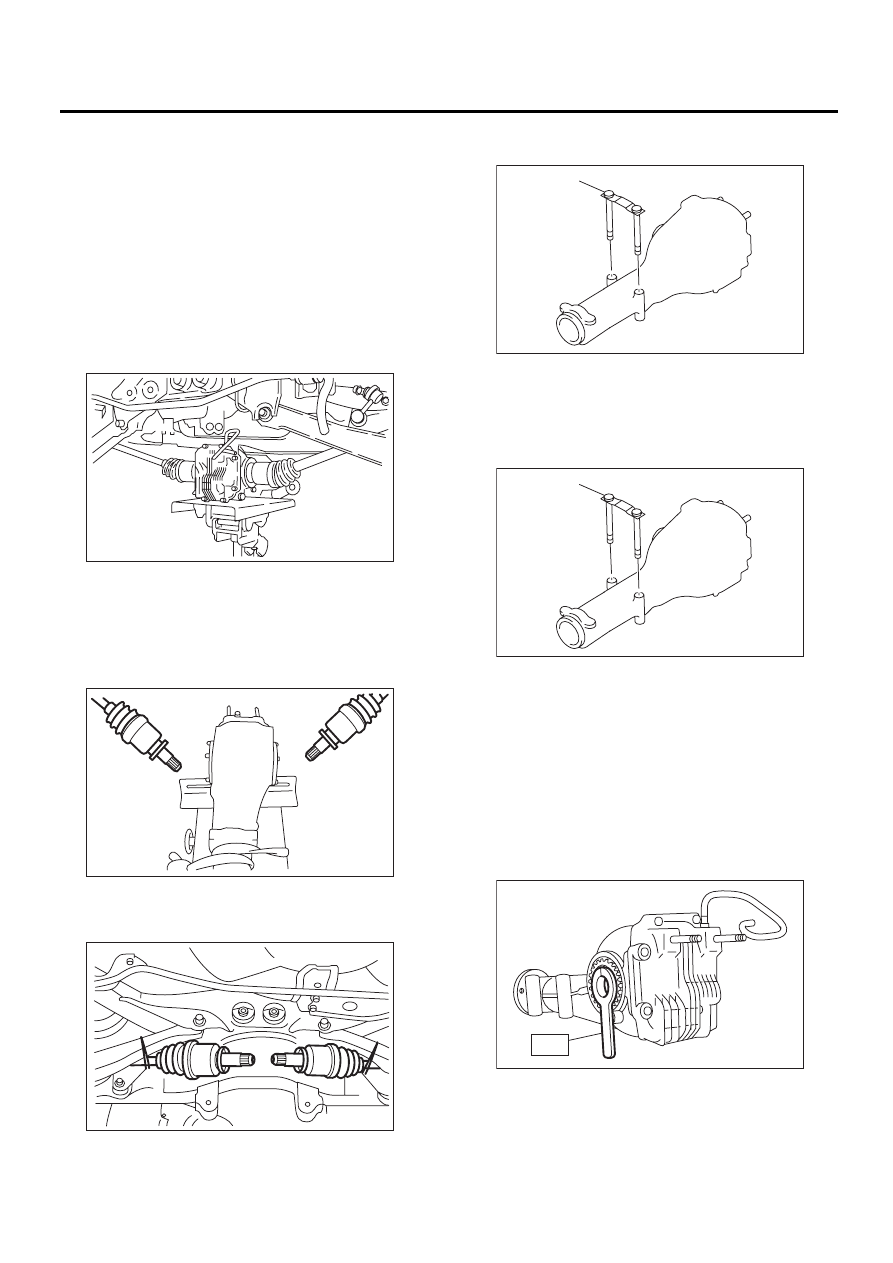

14) Закрепите задний дифференциал с помо-
щью ленты.
15) Отверните самоконтрящиеся гайки, крепя-
щие задний дифференциал к задней попереч-
ной балке.
16) Снимите шланг сапуна с подрамника.
17) Снимите резьбовую шпильку заднего диф-
ференциала с втулки задней поперечной балки.

ПРИМЕЧАНИЕ:
При снятии резьбовой шпильки тщательно от-
регулируйте угол и положение подъемника
трансмиссии и, при необходимости, стойку
подъемника.

18) Извлеките полуось из заднего дифферен-
циала.

ПРИМЕЧАНИЕ:
Если извлечь полуось из заднего дифференци-
ала затруднительно, воспользуйтесь монти-
ровкой.

19) Опустите подъемник трансмиссии.
20) Закрепите задний ведущий вал на попереч-
ной тяге с помощью проволоки.

21) Снимите пластину балки заднего диффе-
ренциала с заднего дифференциала.

B: УСТАНОВКА

1) Вставьте пластину балки заднего диффе-
ренциала в задний дифференциал.

2) Установите задний дифференциал на подъ-
емник трансмиссии.

ПРИМЕЧАНИЕ:
Закрепите задний дифференциал на подъем-
нике трансмиссии с помощью ленты.
3) Установите на задний дифференциал специ-
альный инструмент.
ST

28099PA090

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

DI-00474

DI-00276

DI-00277

(A) Пластина балки заднего дифференциала

(A) Пластина балки заднего дифференциала

DI-00475

(A)

DI-00475

(A)

DI-00476

ST
