Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 238





WT-2

Общие сведения

СИСТЕМА КОЛЕС И ШИН

1. Общие сведения

A: ХАРАКТЕРИСТИКИ

1. РАЗМЕР КОЛЕС И ШИН

ПРИМЕЧАНИЕ:
Давление в задних шинах при буксировке: 270 кПа (2,8 кгс/см

2

, 39 фунтов/кв. дюйм)

2. ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ

3. РЕГУЛИРОВОЧНЫЕ ДЕТАЛИ

(1) Вылет
(2) P.C.D.

WT-00001

Технические ха-

рактеристики

Размер шины

Размер диска

Вылет

мм (дюймов)

P.C.D.

мм (дюймов)

Давление в шинах, кПа (кгс/см

2

фунтов/кв. дюйм)

Передние колеса Задние колеса

Стандартный тип

P255/55R18

104H

18

× 8JJ

55 (2,17)

114,3 (4,50)

230 (2,3, 33)

220 (2,2, 32)

Шина типа “T”

T165/80R17

104M

17

× 4T

40 (1,57)

420 (4,2, 60)

Деталь

Осевое биение Радиальное биение

Алюминиевый

диск

1,0 мм (0,039 дюймов)

Балансировка колес

Стандартное

значение:

Норматив-

ный предел

Динамический дисбаланс

10 г (0,35 унции) или менее

Номер детали балансировочного гру-

зика

(Набивной грузик для алюминиевых

дисков)

Масса

28101SA000

5 г (0,18 унции)

28101SA010

10 г (0,35 унции)

28101SA020

15 г (0,53 унции)

28101SA030

20 г (0,71 унции)

28101SA040

25 г (0,88 унции)

28101SA100

30 г (1,06 унции)

28101SA110

35 г (1,23 унции)

28101SA120

40 г (1,41 унции)

28101SA130

 45 г (1,59 унции)

28101SA140

50 г (1,76 унции)

28101XA000

55 г (1,94 унции)

28101SA150

60 г (2,12 унции)

WT-3

Общие сведения

СИСТЕМА КОЛЕС И ШИН

Номер детали балансировочного

грузика

(Приклеиваемый грузик для алюми-

ниевых дисков)

Масса

28101AE00B

5 г (0,18 унции)

28101AE01B

7,5 г (0,26 унции)

28101AE02B

10 г (0,35 унции)

28101AE03B

12,5 г (0,44 унции)

28101AE04B

15 г (0,53 унции)

28101AE05B

17,5 г (0,62 унции)

28101AE06B

20 г (0,71 унции)

28101AE07B

22,5 г (0,79 унции)

28101AE08B

25 г (0,88 унции)

28101AE09B

27,5 г (0,97 унции)

28101AE10B

30 г (1,06 унции)

28101AE11B

32,5 г (1,15 унции)

28101AE12B

35 г (1,23 унции)

28101AE13B

37,5 г (1,32 унции)

28101AE14B

40 г (1,41 унции)

28101AE15B

42,5 г (1,50 унции)

28101AE16B

45 г (1,59 унции)

28101AE17B

47,5 г (1,68 унции)

28101AE18B

50 г (1,76 унции)

28101AE19B

52,5 г (1,85 унции)

28101AE20B

55 г (1,94 унции)

28101AE21B

57,5 г (2,03 унции)

28101AE22B

60 г (2,12 унции)

28101AE23B

62,5 г (2,20 унции)

28101AE24B

65 г (2,29 унции)

28101AE25B

67,5 г (2,38 унции)

28101AE26B

70 г (2,47 унции)

28101AE27B

72,5 г (2,56 унции)

28101AE28B

75 г (2,65 унции)

28101AE29B

77,5 г (2,73 унции)

28101AE30B

80 г (2,82 унции)

28101AE31B

82,5 г (2,91 унции)

28101AE32B

85 г (3,00 унции)

28101AE33B

87,5 г (3,09 унции)

28101AE34B

90 г (3,17 унции)

28101AE35B

92,5 г (3,26 унции)

28101AE36B

95 г (3,35 унции)

28101AE37B

97,5 г (3,44 унции)

28101AE38B

100 г (3,53 унции)

28101AG50B

102,5 г (3,62 унции)

28101AG51B

105 г (3,70 унции)

28101AG52B

107,5 г (3,79 унции)

28101AG53B

110 г (3,88 унции)

28101AG54B

112,5 г (3,97 унции)

28101AG55B

115 г (4,06 унции)

28101AG56B

117,5 г (4,14 унции)

28101AG57B

120 г (4,23 унции)

WT-4

Общие сведения

СИСТЕМА КОЛЕС И ШИН

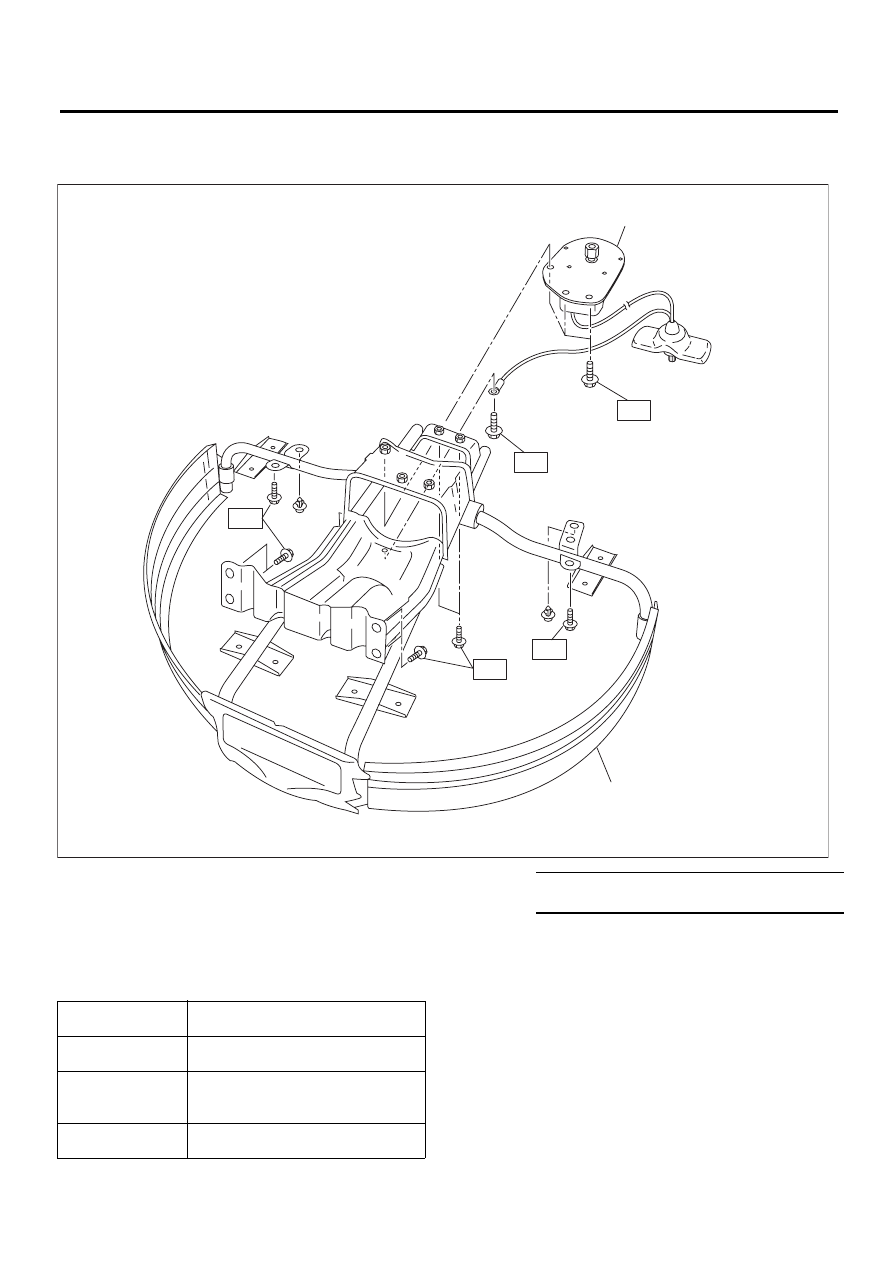

B: УЗЕЛ

1. ПОДЪЕМНИК ЗАПАСНОГО КОЛЕСА

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. ИНСТРУМЕНТЫ ОБЩЕГО
НАЗНАЧЕНИЯ

(1) Направляющая запасного колеса (2) Подъемник запасного колеса Момент затяжки: Нм (кгс-м, фунт-силы-фут)





T1: 33 (3,7, 24,3)

WT-00104

(1)

(2)

T1

T1

T1

T1

T1

НАИМЕНОВАНИЕ

ИНСТРУМЕНТА

КОММЕНТАРИИ

Манометр

Используется для измерения дав-
ления воздуха.

Циферблатный ин-
дикатор с магнит-
ной стойкой

Используется для измерения бие-
ния колес.

Балансировочный
стенд

Используется для регулировки ба-
лансировки колес.

WT-5

Шина

СИСТЕМА КОЛЕС И ШИН

2. Шина

A: ПРОВЕРКА

1) Удалите из канавок протектора камни, стек-
ло, гвозди и т.д.
2) Замените шины в следующих случаях.

ОСТОРОЖНО:
• При замене шин обязательно используйте
только шины того же размера, конструкции и
режима нагрузки, что и оригинальные шины.
• При снятии шины с диска используйте ши-
номонтажный станок.

(1) При обнаружении больших трещин на бо-
ковых стенках, повреждений и трещин на
протекторе.
(2) Если поперек протектора шины появля-
ется индикатор износа протектора в виде
сплошной полосы.

3) При обнаружении на золотнике трещины, за-
мените его.

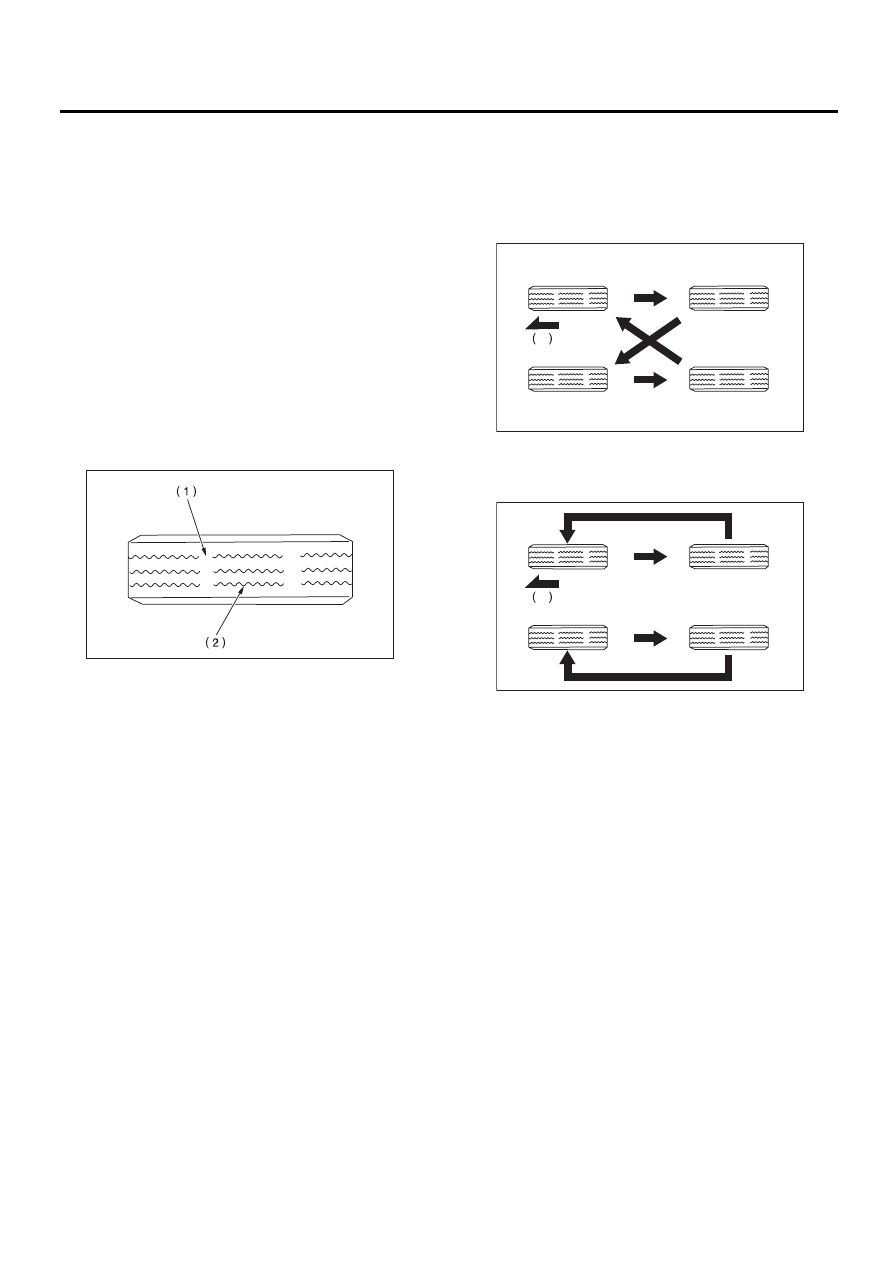

1. ПЕРЕСТАНОВКА ШИН

Периодически (каждые 10 000 км/6 200 миль
пробега) переставляйте шины как показано на
рисунке, чтобы предотвратить их неравномер-
ный износ и продлить срок службы.
• Без указания направления вращения шины

• С указанием направления вращения шины

(1) Индикатор износа протектора

(2) Протектор шины

WT-00002

(1) Передние

(1) Передние

WT-00113

1

WT-00115

1
