Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 227





FS-2

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

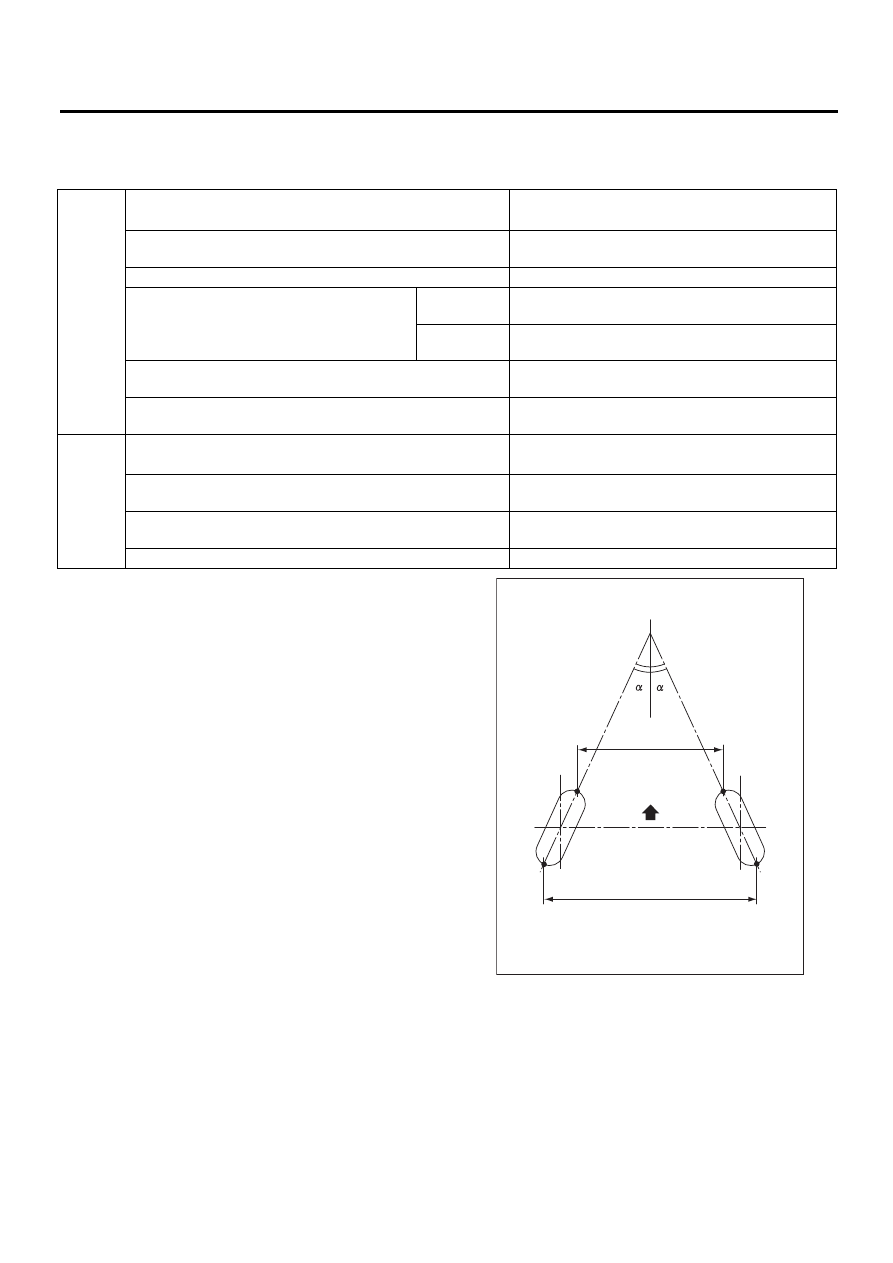

1. Общие сведения

A: ХАРАКТЕРИСТИКИ

ПРИМЕЧАНИЕ:
• Имеется возможность регулировки схожде-
ния передних и задних колес и развала пере-
дних колес. Отрегулируйте их, если допуски
развала или схождения превышают техничес-
кие характеристики.
• Другие позиции, указанные в таблице техни-
ческих характеристик, не подлежат регулиров-
ке. Если значения других позиций не соответс-
твуют значениям, указанным в технических ха-
рактеристиках, проверьте детали подвески и
соединительные элементы на предмет дефор-
мации и, в случае необходимости, замените их
на новые.

Пере-

дние ко-

леса

Высота колесной арки

442 (17,4)

(Допуск:

+12 мм



–24 мм

 (

+0,47 дюйма



–0,94 дюйма

 )) мм (дюймов)

Развал (Допуск:

±0°45′ Разница между правым и левым:

45

′ или менее)

0°00

Угол продольного наклона (Справочная величина)

4°04

Угол поворота (Допуск:

±1,5°)

Внутреннее
колесо

37,0°

Внешнее ко-
лесо

32,0°

Схождение

мм (дюймов)

0

±3 (0±0,12) Угол схождения (сумма величин для

обоих колес):  0°

±0°14′

Угол поперечного наклона поворотного шкворня (Спра-
вочная величина)

12°12

Задние

колеса

Высота колесной арки

439 (17,3)

(Допуск:

+12 мм



–24 мм

 (

+0,47 дюйма



–0,94 дюйма

 )) мм (дюймов)

Развал (Допуск:

±0°45′ Разница между правым и левым:

45

′ или менее)

–0°31

Схождение

мм (дюймов)

2

±2 (0,08±0,08) Угол схождения (сумма величин

для обоих колес):  0°

±0°14′

Угол привода (Допуск:

±0°30′)

(1) Передние колеса



A – B = положительное значение: Схождение,
отрицательное: Расхождение

α = Индивидуальные углы схождения

FS-00001

B

A

(1)

FS-3

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

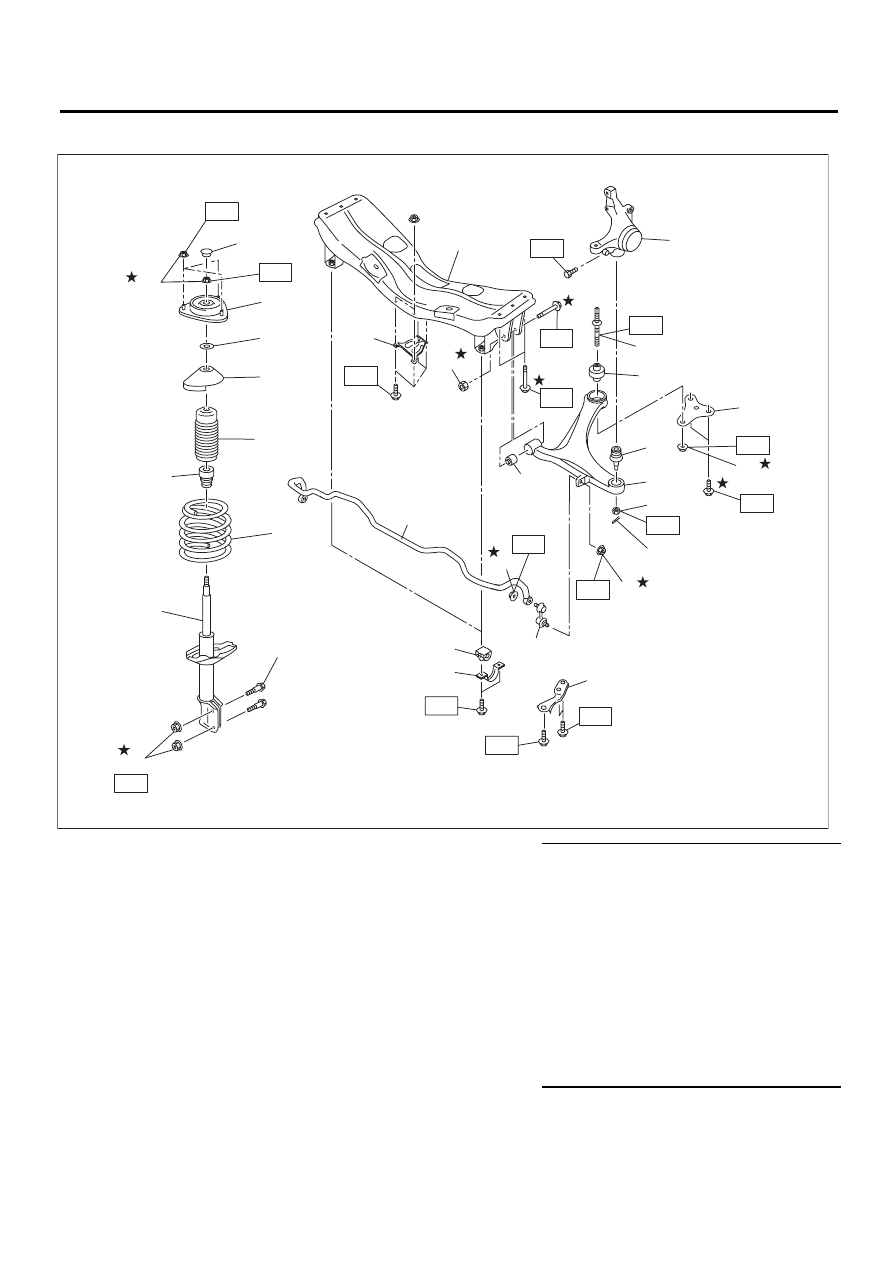

B: УЗЕЛ

(1)

Передняя поперечная балка

(15) Пыльник

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(2)

Поворотный кулак

(16) Опора стойки

T1: 20 (2,0, 14,5)

(3)

Шаровой шарнир

(17) Распорная втулка

T2: 25 (2,5, 18,1)

(4)

Передний рычаг

(18) Верхнее гнездо пружины

T3: 45 (4,6, 33,2)

(5)

Опорная пластина рычага

(19) Пыльник

Т4: 60 (6,1, 44,3)

(6)

Задняя втулка

(20) Передний отбойник

Т5: 50 (5,1, 36,9)

(7)

Передняя втулка

(21) Передняя витая пружина

Т6: 55 (5,6, 40,6)

(8)

Резьбовая шпилька

(22) Передняя стойка

Т7: 60 (6,1, 44,3)

(9)

Тяга стабилизатора

(23) Регулировочный болт

T8: 88 (9,0, 64,9)

(10) Хомут стабилизатора

(24) Корончатая гайка

T9: 95 (9,7, 70,1)

(11) Втулка стабилизатора

(25) Самоконтрящаяся гайка

T10: 110 (11,2, 81,1)

(12) Передний стабилизатор

(26) Шплинт

T11: 150 (15,3, 110,6)

(13) Опорная пластина поперечной балки (27) Фланцевая гайка (с WAX)

T12: 175 (17,8, 129,1)

(14) Пластина под домкрат









FS-00244

T1

T12

T6

T9

T9

T5

T10

T11

T8

T4

T2

T7

T4

(15)

(25)

(16)

(18)

(19)

(1)

(20)

(21)

(22)

(23)

(25)

(9)

(10)

(11)

(12)

(14)

(27)

(27)

(25)

T7

(13)

(25)

T7

(2)

(5)

(8)

(7)

T3

(3)

(4)

(24)

(26)

(6)

(17)

FS-4

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

C: ОСТОРОЖНО

Пожалуйста, изучите и выполняйте следующие
общие правила безопасности. Строгое следо-
вание им необходимо, чтобы предотвратить
травмы персонала, выполняющего работы, а
также других лиц в зоне работ.

1. ПОРЯДОК РАБОТЫ

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• Используйте оригинальную смазку SUBARU,
или аналогичную ей. Не смешивайте смазочные
материалы разных типов или производителей.
• Перед закреплением детали в тисках, между
деталью и тисками, разместите прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.

2. МАСЛО

При работе с маслами, следуйте приведенным
ниже правилам, во избежание несчастных слу-
чаев.
• При выполнении работ, во время которых
возможен разлив масла, подготовьте емкость
и ветошь. При разливе масла немедленно вы-
трите его, чтобы предотвратить проникнове-
ние масла в напольное покрытие или в окружа-
ющую среду.
• Следуйте всем государтственным и местным
законам в отношении утилизации отходов.

FS-5

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

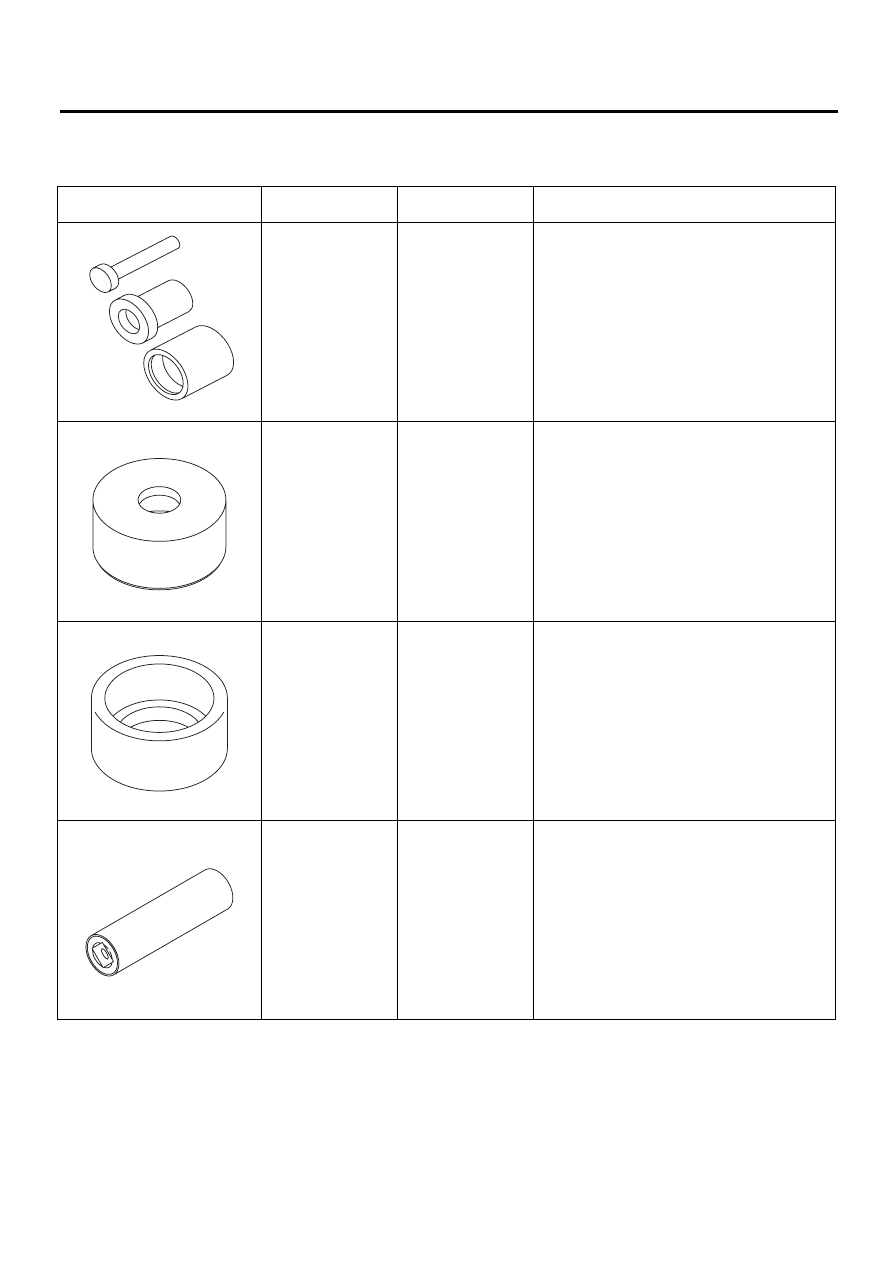

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

927680000

КОМПЛЕКТ ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ СНЯТИЯ И
УСТАНОВКИ

Используется для замены передней втулки
переднего рычага.

20299AG000

СЪЕМНИК

Используется для замены задней втулки пе-
реднего рычага.
Используется совместно с ОСНОВАНИЕМ
(20999AG010).

20299AG010

ОСНОВАНИЕ

Используется для замены задней втулки пе-
реднего рычага.
Используется совместно со СЪЕМНИКОМ
(20999AG000).

20299AG020

ГОЛОВКА КЛЮЧА
ШПИЛЬКИ

Используется для снятия и установки шпиль-
ки в установочную часть переднего рычага.

ST-927680000

ST20299AG000

ST20299AG010

ST20299AG020
