5AT-94

Узел переднего дифференциала

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

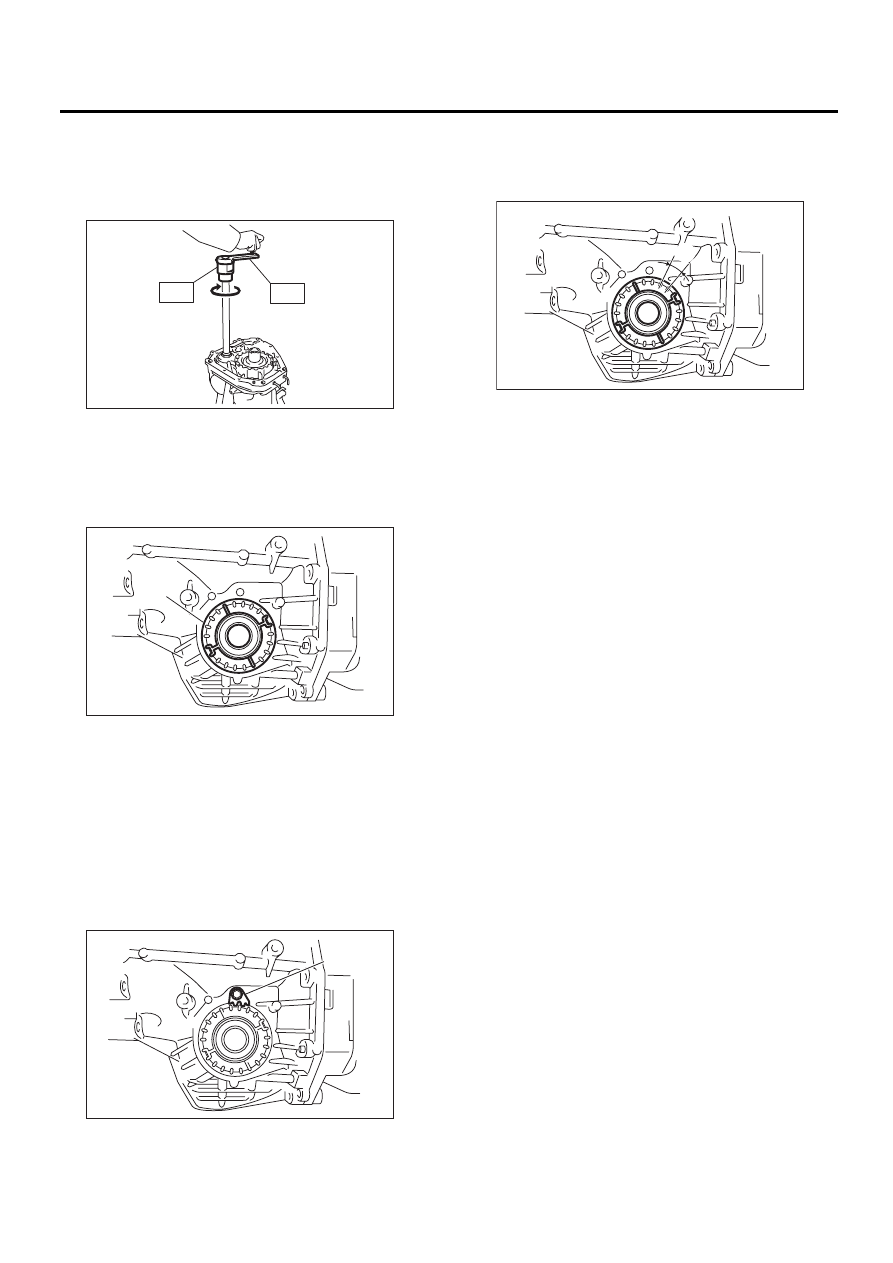

5) Поверните ведущую шестерню десять раз
или больше, используя специальный инстру-
мент ST1 и ST2.
ST1

18667AA010 ДЕРЖАТЕЛЬ

ST2

499787700

КЛЮЧ

6) Затяните левый держатель, вращая вал до
ощущения сопротивления. Затем ослабьте пра-
вый держатель. Продолжайте затягивать ле-
вый держатель и ослабляйте правый держа-
тель, пока вал шестерни не перестанет прово-
рачиваться. Это состояние “ноль”.

7) После установки “нулевого” состояния, ос-
лабьте левый держатель на три щелчка и закре-
пите его при помощи стопорного диска. Затем
ослабьте правый держатель и повторно затяни-
те его до упора. Проверните ведущую шестерню
2-3 раза. Затяните правый держатель еще на 1-
3/4 щелчка. Так устанавливается предвари-
тельная нагрузка. Наконец, закрепите держа-
тель при помощи его стопорного диска.

ПРИМЕЧАНИЕ:
Поворот держателя на один зуб изменяет за-
зор приблизительно на 0,05 мм (0,0020 дюй-
мов).

8) Проверните ведущую шестерню несколько
раз при помощи специального инструмента ST1
и проверьте, соответствует ли зазор техничес-
ким характеристикам при помощи ST2, ST3,
ST4 и ST5.
ST1

499787700

КЛЮЧ

ST2

498247001

МАГНИТНАЯ ПОДСТАВКА

ST3

498247100

ЦИФЕРБЛАТНЫЙ ИНДИКА-
ТОР

ST4

499787500

АДАПТЕР

ST5

498255400

ПЛАСТИНА

Зазор:

0,10 — 0,15 мм (0,0039 — 0,0059 дюймов)

9) Отрегулируйте контакт зубьев переднего
дифференциала и ведущего вала. <См. 5AT-87
,
РЕГУЛИРОВКА, Узел вала ведущей шестерни.>

(A) Держатель

(A) Стопорный диск

AT-01985

ST2

ST1

AT-01986

(A)

AT-01988

(A)

(A) 0,05 мм (0,0020 дюйма)

AT-01989

(A)

5AT-95

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

34.Основной корпус

автоматической
трансмиссии

A: СНЯТИЕ

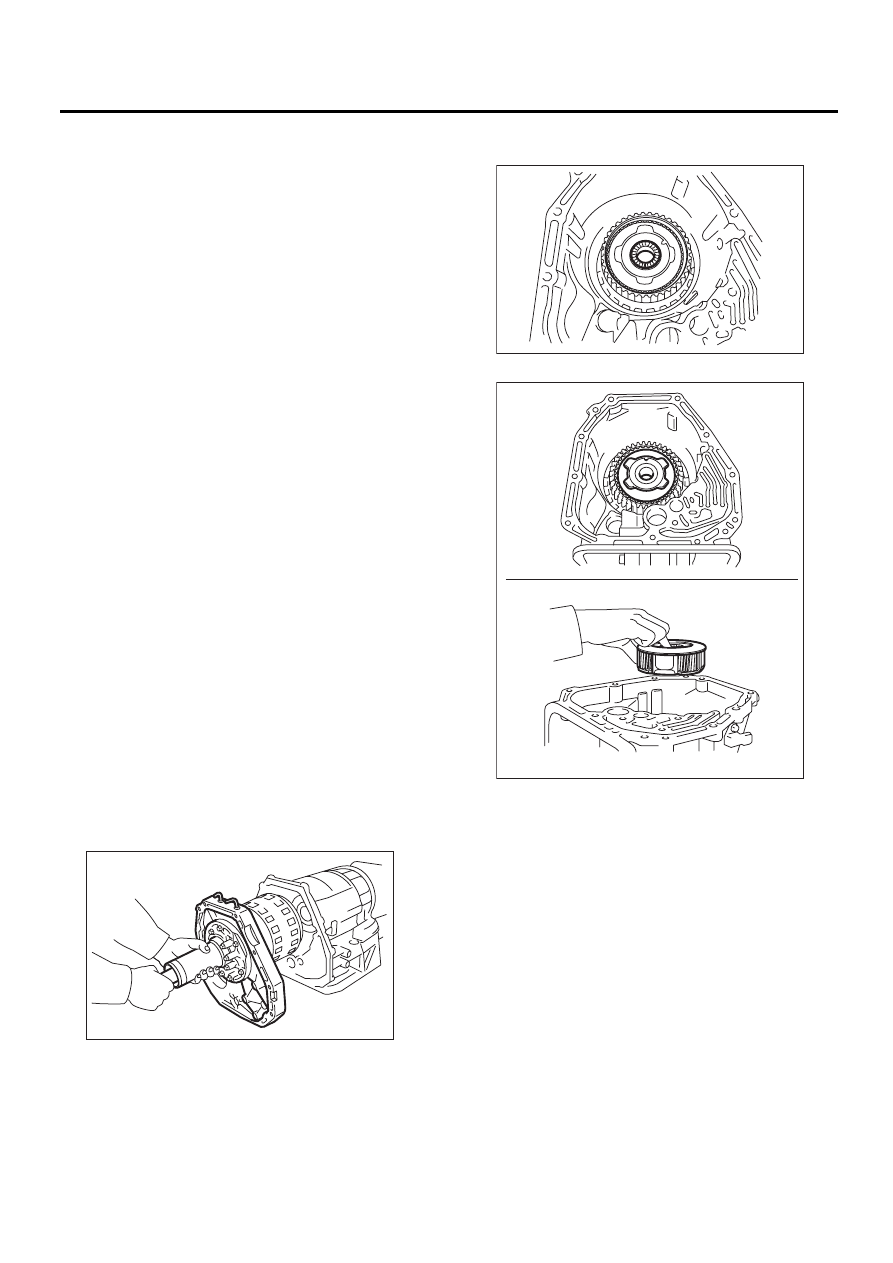

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-38
, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Вытащите узел гидротрансформатора. <См.
5AT-65
, СНЯТИЕ, Узел гидротрансформатора.>
3) Снимите разъем проводки трансмиссии с
опоры.
4) Отсоедините вентиляционный шланг.
5) Снимите трубку заправки масла. <См. 5AT-

64, СНЯТИЕ, Трубка заправки масла.>
6) Снимите впускную и выпускную трубки
фильтра ATF. <См. 5AT-60
, СНЯТИЕ, Трубка и
шланг охладителя ATF.>
7) Снимите корпус удлинителя. <См. 5AT-66,
СНЯТИЕ, Корпус удлинителя.>
8) Снимите чашку межосевого дифференциа-
ла. <См. 5AT-75
, СНЯТИЕ, Чашка межосевого
дифференциала.>
9) Снимите ведомую шестерню редуктора.
<См. 5AT-72, СНЯТИЕ, Ведомая шестер
ня ре-
дуктора.>
10) Отделите корпус гидротрансформатора от
корпуса трансмиссии. <См. 5AT-79
, СНЯТИЕ,
Корпус трансформатора.>
11) Снимите корпус управляющего клапана.
<См. 5AT-56
, СНЯТИЕ, Корпус управляющего
клапана.>
12) Снимите крышку масляного насоса.
<См. 5AT-81, СНЯТИЕ, Крышка масляного на-
соса.>

ПРИМЕЧАНИЕ:
Узел входной муфты и узел передней цент-
ральной шестерни тоже снимаются вместе.

13) Снимите игольчатый подшипник узла сред-
него водила.

14) Снимите узел среднего водила.

AT-01990

AT-01991

AT-01992

5AT-96

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

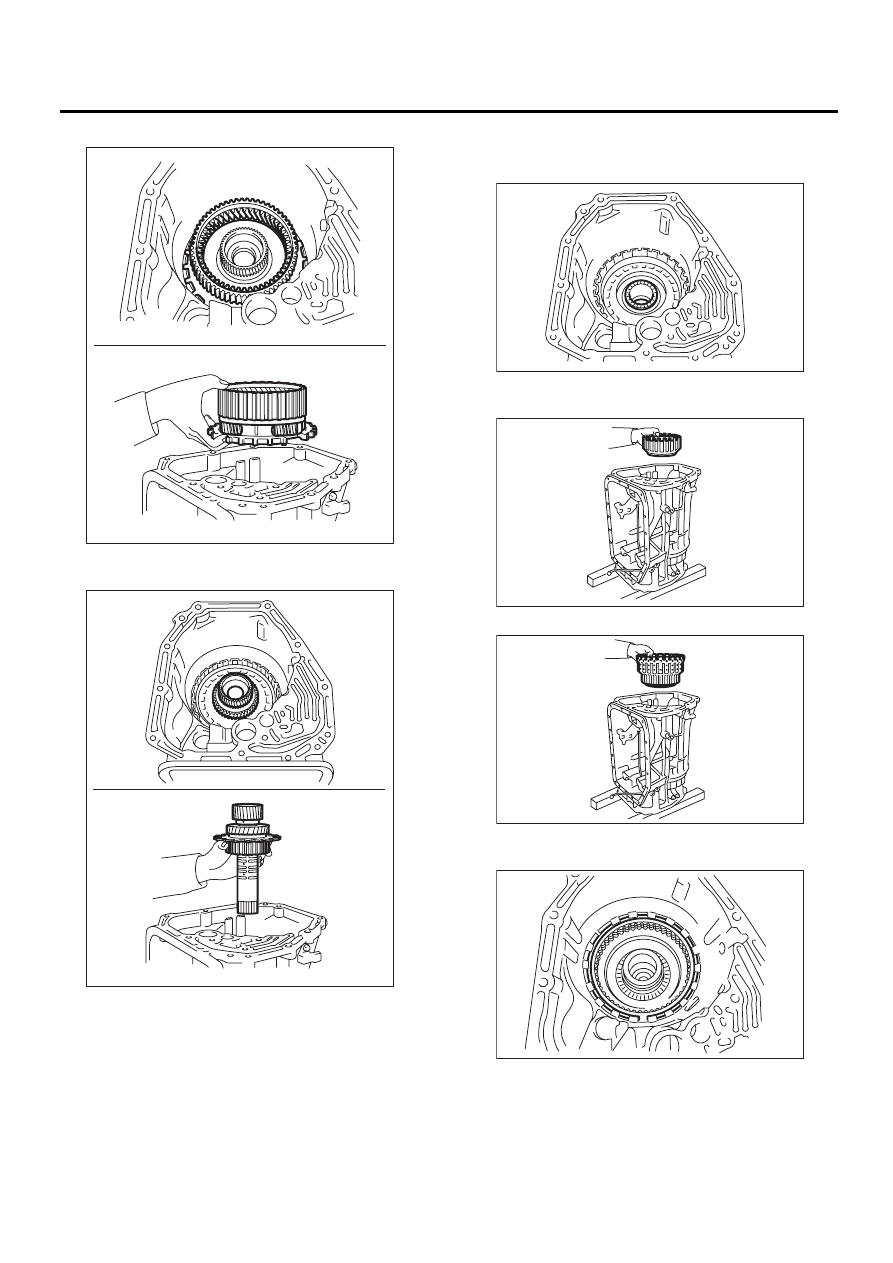

15) Снимите узел заднего водила.

16) Снимите узел средней и задней централь-
ной шестерни.

17) Снимите упорный игольчатый подшипник
муфты высших и низших передач и заднего хо-
да.

18) Снимите узел муфты высших и низших пе-
редач и заднего хода.

19) Снимите узел муфты прямой передачи.

20) Снимите пружинное стопорное кольцо тор-
моза заднего хода.

21) Снимите стопорный диск.

AT-01993

AT-01994

AT-01995

AT-01996

AT-01997

AT-01998

5AT-97

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

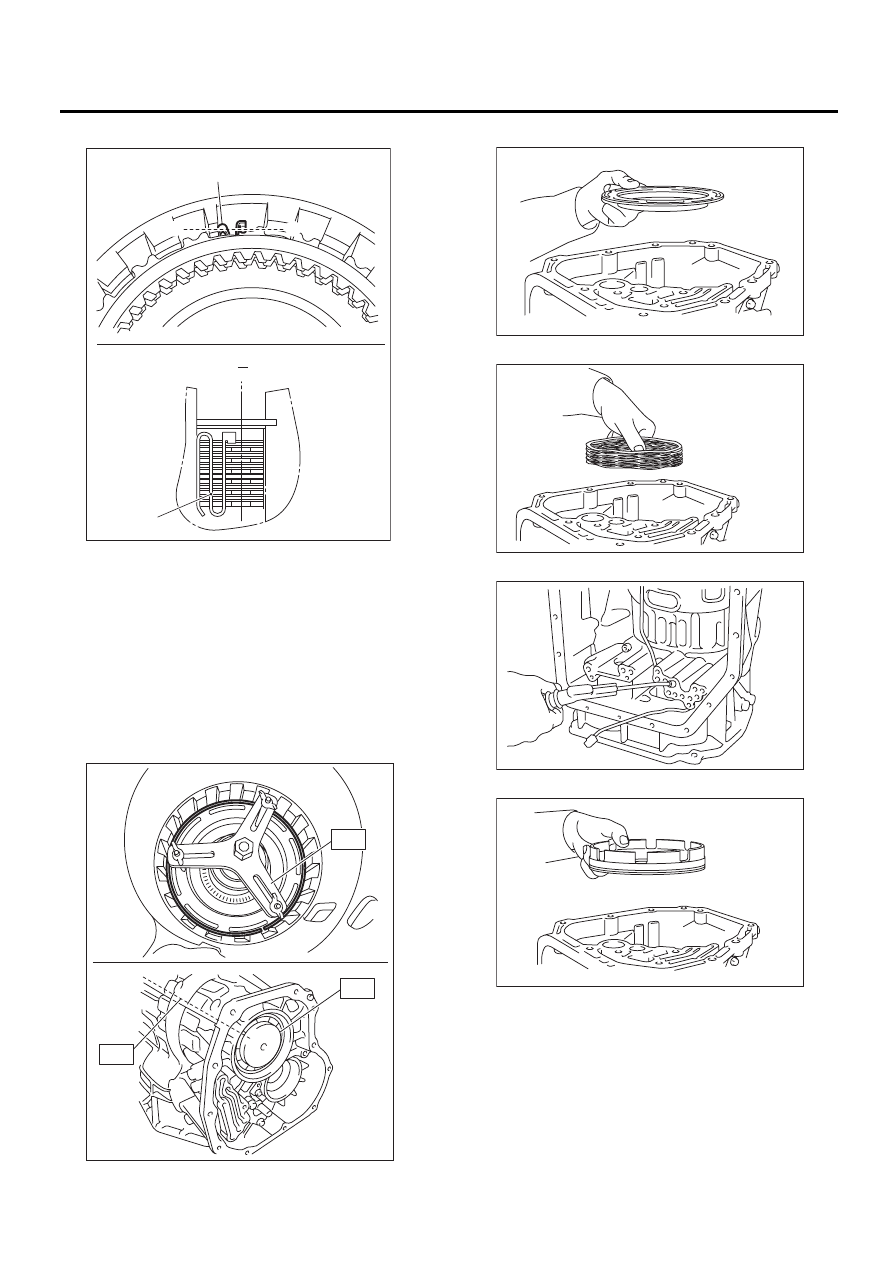

22) Снимите плоскую пружину.

23) Вытащите ведущий диск, ведомый диск и
тарельчатый диск.
24) Снимите стопорное кольцо пружинного де-
ржателя тормоза заднего хода.
ST1

18762AA000 ПРИСПОСОБЛЕНИЕ ДЛЯ

СЖАТИЯ

ST2

18765AA000 ОПОРА ПРИСПОСОБЛЕ-

НИЯ ДЛЯ СЖАТИЯ

ST3

18763AA000 ВАЛ ПРИСПОСОБЛЕНИЯ

ДЛЯ СЖАТИЯ

25) Снимите пружинный держатель.

26) Снимите возвратную пружину.

27) Подайте сжатый воздух.

28) Снимите поршень тормоза заднего хода.

(A) Плоская пружина

B '

B

B '

B

(A)

(A)

AT-03364

AT-02000

ST3

ST2

ST1

AT-02001

AT-02002

AT-02004

AT-02005
