Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 130





EN(H6DO)(diag)-166

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Поверните выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM и перед-
него датчика кислорода.
3) Измерьте сопротивление в проводке
между ECM и разъемом переднего датчика
кислорода.

Разъем и клемма

(B135) № 10 — (E24) № 4:
(B135) № 11 — (E24) № 3:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом переднего
датчика кислорода
• Плохой контакт в со-
единительном разъеме

2

ПРОВЕРКА КОНТАКТА.
Проверьте контакт в разъемах ECM и пе-
реднего датчика кислорода.

Плохой контакт в разъеме
ECM или переднего датчика
кислорода?

Исправьте кон-
такт в разъемах
ECM и переднего
датчика кислоро-
да.

Замените передний
датчик кислорода.
<См. FU(H6DO)-28, Пе-
редний датчик кисло-
рода (качества топли-
вовоздушной смеси).>

EN(H6DO)(diag)-167

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AM:КДН P0160 ОТСУТСТВИЕ АКТИВНОСТИ В ЦЕПИ ДАТЧИКА КИСЛОРОДА

(БАНК 2 ДАТЧИК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

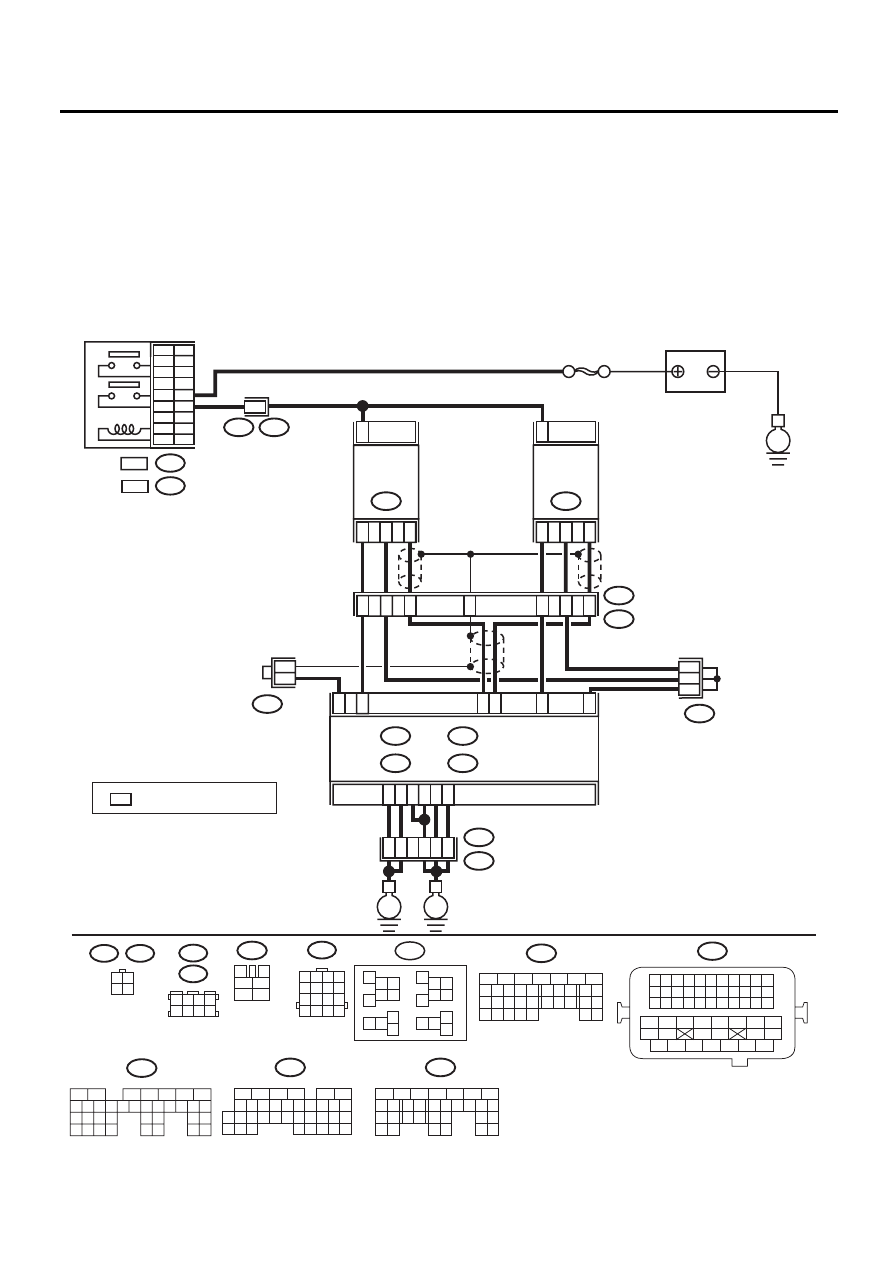

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SBF-5

A3

D7

A5

D2

D1

D3

2

3

7

3

6

3

5

3

4

3

6

52

B21

E2

ECM

C5

B1

5

B4

C4

B30

4

3

1

E25

2

4

3

1

E61

E3

B22

14

13

15

E3

B22

10

11

12

9

B424

B47

3

4

5

6

1

2

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B:

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A:

16

B134

A:

B135

B:

B136

C:

B137

D:

B22

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

C:

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

D:

1 2 3 4
5 6 7 8

B424

B426

3 4

1 2

E25

E61

E

E

E

*

*

*

B1

*

*

*

B426

B47

1

2

7

3

5

4

6

8

9

:

B362

:

10

11

12

LHD RHD

LHD

RHD

B362

2 3
5 6

17 18

19
20

13 14

15
16

1

4

8 9

11 12

7

10

EN-05521

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

ЛЕВЫЙ

ЗАДНИЙ
ДАТЧИК

КИСЛОРОДА

ПРАВЫЙ

ЗАДНИЙ
ДАТЧИК

КИСЛОРОДА

: ПРОИЗВОЛЬНЫЕ НОМЕРА

КЛЕММ

EN(H6DO)(diag)-168

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАННЫХ ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Прогрейте двигатель до температуры охлажда-
ющей жидкости выше 75°C (167°F), и поддержи-
вайте обороты двигателя автомобиля на уровне
3000 об/мин. (максимум 2 минуты)
2) Считайте сигнал заднего датчика кислорода
при помощи Subaru Select Monitor или универсаль-
ного сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H6DO)(diag)-35
, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о по-
рядке работы, обратитесь к Руководству по экс-
плуатации универсального сканера.

Напряжение составляет
490 мВ или более?

Переходите к ша-
гу 6.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ДАННЫХ ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Прогрейте двигатель до температуры охлажда-
ющей жидкости выше 75°C (167°F), и быстро
снизьте обороты двигателя с 3000 об/мин.
2) Считайте сигнал заднего датчика кислорода
при помощи Subaru Select Monitor или универсаль-
ного сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H6DO)(diag)-35
, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о по-
рядке работы, обратитесь к Руководству по экс-
плуатации универсального сканера.

Напряжение составляет
250 мВ или менее?

Переходите к ша-
гу 6.

Переходите к ша-
гу 3.

3

ПРОВЕРКА РАЗЪЕМА ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА И СОЕДИНИТЕЛЬНОГО РАЗЪЕМА.

В разъем попала вода?

Полностью уда-
лите изнутри во-
ду.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Поверните выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от ECM и заднего датчика
кислорода.
3) Измерьте сопротивление в проводке между
ECM и разъемом заднего датчика кислорода.

Разъем и клемма

(B135) № 15 — (E25) № 3:
(B135) № 30 — (E25) № 4:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 5.

Устраните раз-
рыв цепи в про-
водке между
ECM и разъемом
заднего датчика
кислорода.

EN(H6DO)(diag)-169

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AN:КДН P0171 СЛИШКОМ БЕДНАЯ СМЕСЬ (БАНК 1)

Смотрите процедуру диагностики для КДН P0175. <См. EN(H6DO)(diag)-170, КДН P0175 СЛИШКОМ
БОГАТАЯ СМЕСЬ (БАНК 2), Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

AO:КДН P0172 СЛИШКОМ БОГАТАЯ СМЕСЬ (БАНК 1)

Смотрите процедуру диагностики для КДН P0175. <См. EN(H6DO)(diag)-170, КДН P0175 СЛИШКОМ
БОГАТАЯ СМЕСЬ (БАНК 2), Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

AP:КДН P0174 СЛИШКОМ БЕДНАЯ СМЕСЬ В (БАНК 2)

Смотрите процедуру диагностики для КДН P0175. <См. EN(H6DO)(diag)-170, КДН P0175 СЛИШКОМ
БОГАТАЯ СМЕСЬ (БАНК 2), Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Поверните выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от заднего датчика кисло-
рода.
3) Поверните выключатель зажигания в положе-
ние ON.
4) Измерьте напряжение между разъемом задне-
го датчика кислорода и массой кузова.

Разъем и клемма

(E25) № 3 (+) — Масса кузова (–):

Напряжение составляет
0,2 — 0,5 В?

Замените задний
датчик кислоро-
да. <См.
FU(H6DO)-30, За-
дний датчик кис-
лорода.>

Устраните неис-
правность в про-
водке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следую-
щее:
• Разрыв цепи в
проводке между
ECM и задним
датчиком кисло-
рода
• Плохой кон-
такт в разъеме
заднего датчика
кислорода
• Плохой кон-
такт в разъеме
ECM

6

ПРОВЕРКА СИСТЕМЫ ВЫПУСКА
Проверьте детали системы выпуска.

ПРИМЕЧАНИЕ:
Проверьте следующие позиции:
• Ослабление деталей и неполная установка сис-
темы выпуска
• Повреждения (трещины, отверстия и др.) дета-
лей
• Ослабление и плохое соединение деталей меж-
ду передним датчиком кислорода и задним датчи-
ком кислорода

Выявлены ли неполадки в
системе выпуска?

Отремонтируйте
или замените не-
исправные дета-
ли.

Замените задний
датчик кислоро-
да. <См.
FU(H6DO)-30
, За-
дний датчик кис-
лорода.>

Шаг

Проверка

Да

Нет
