Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 79





SP(H6DO)-2

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ СКОРОСТЬЮ

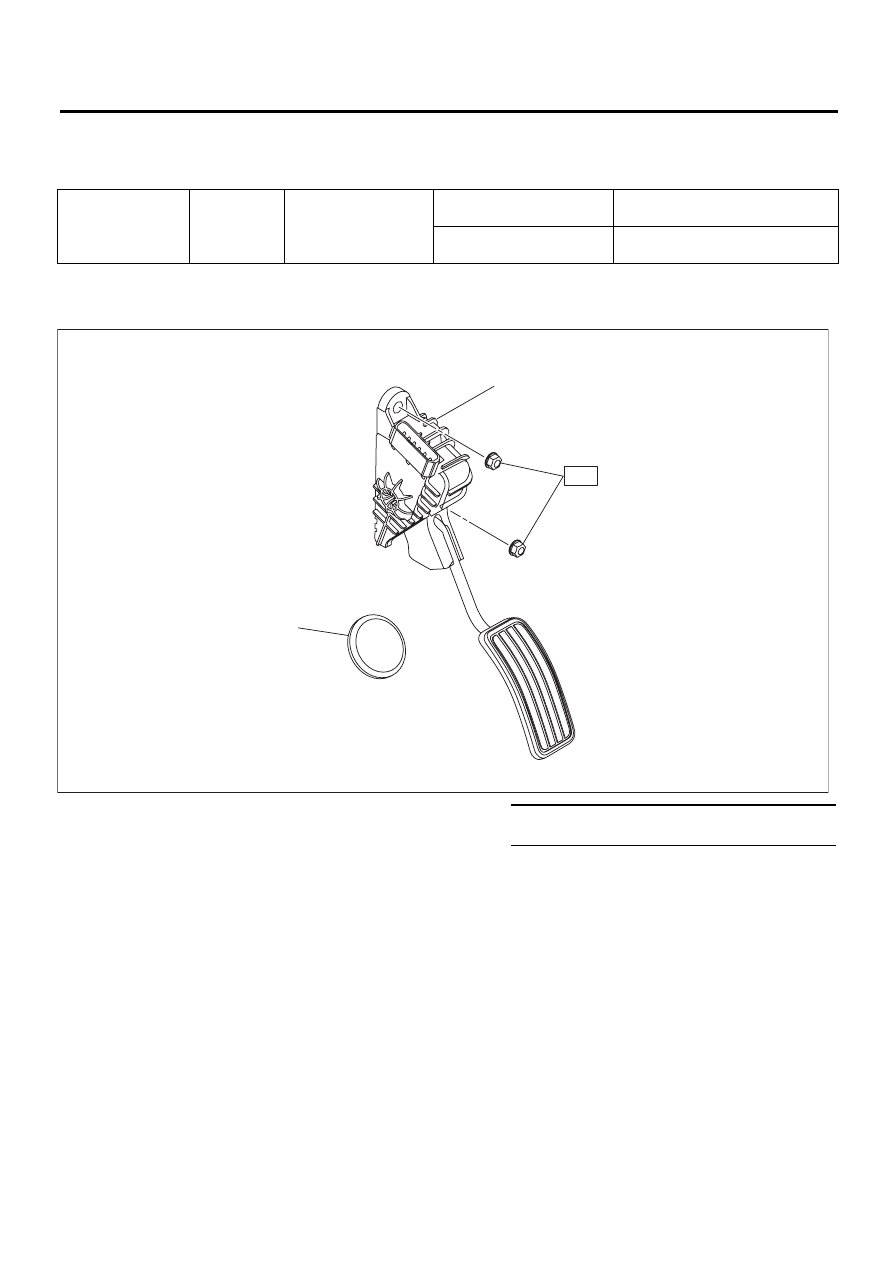

1. Общие сведения

A: ХАРАКТЕРИСТИКИ

B: УЗЕЛ

• Модель с левосторонним управлением

Педаль акселера-

тора

Ход педали

По накладке педали

Модель с левосторонним
управлением

49 — 59 мм (1,93 — 2,32 дюймов)

Модель с правосторонним
управлением

47 — 61 мм (1,85 — 2,40 дюймов)

(1)

Узел педали акселератора

(2)

Стопор

Момент затяжки: Нм (кгс-м, фунт-сила-фут)









T: 7,5 (0,76, 5,5)

SP-02053

(1)

(2)

T

SP(H6DO)-3

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ СКОРОСТЬЮ

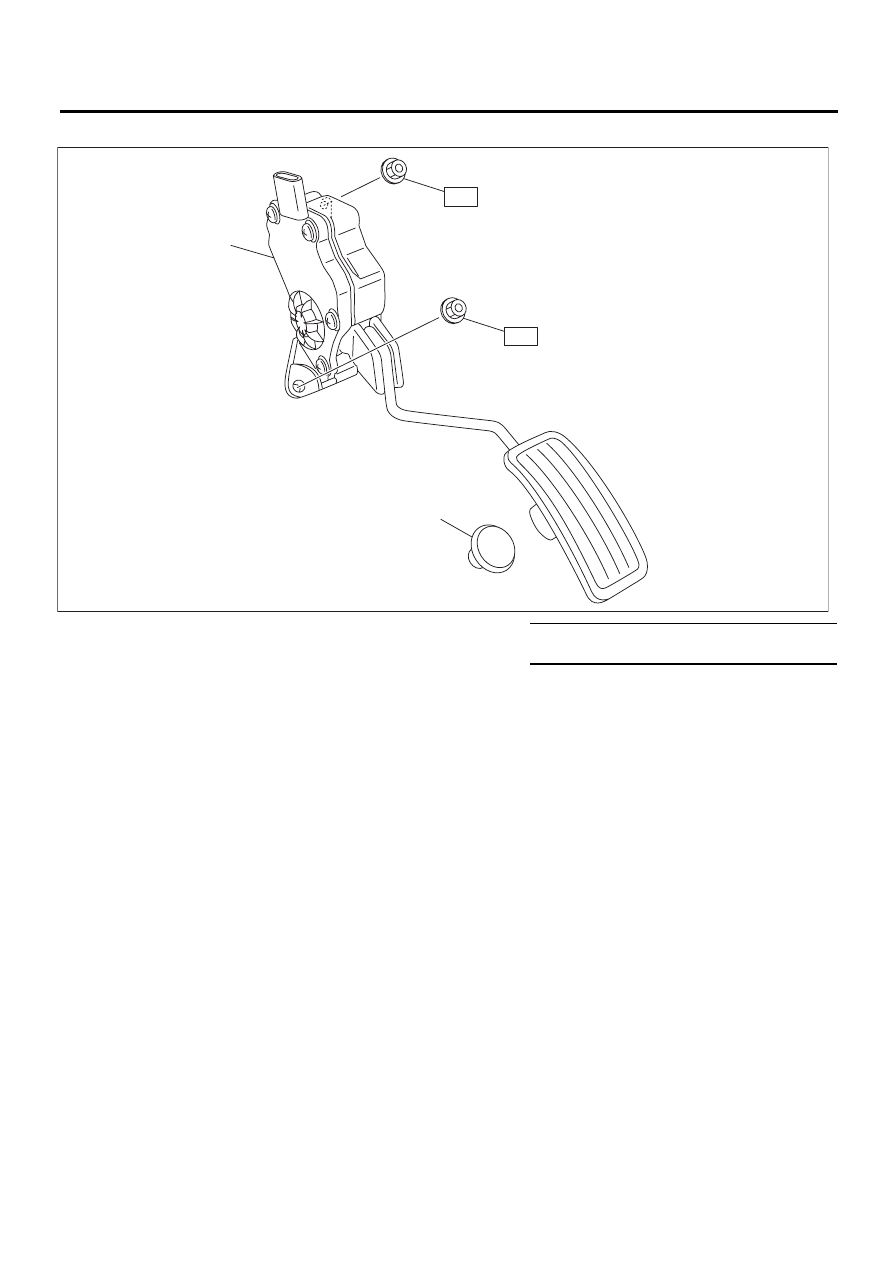

• Модель с правосторонним управлением

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой удаляйте загряз-
нения, в том числе грязь и продукты коррозии.
• Содержите детали в порядке и защищайте
их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой. Избегайте сня-
тия, установки, разборки и замены деталей без
необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

(1)

Узел педали акселератора

(2)

Стопор

Момент затяжки: Нм (кгс-м, фунт-сила-фут)









T: 18 (1,8, 13,3)

SP-02054

T

(1)

(2)

T

SP(H6DO)-4

Педаль акселератора

СИСТЕМЫ УПРАВЛЕНИЯ СКОРОСТЬЮ

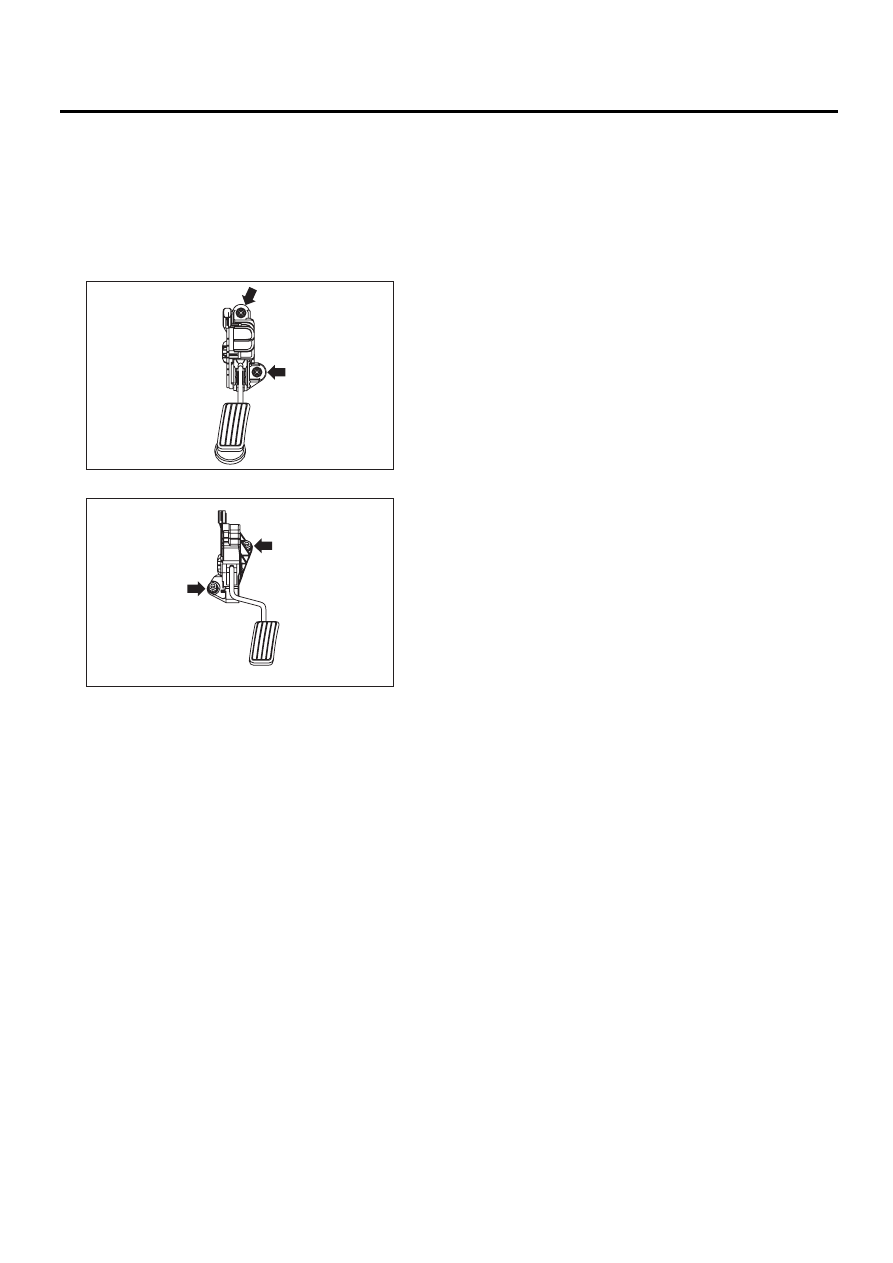

2. Педаль акселератора

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем.
3) Отверните гайки, крепящие узел педали ак-
селератора.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Модель с левосторонним управлением:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

Модель с правосторонним управлением:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

C: РАЗБОРКА

ПРИМЕЧАНИЕ:
Педаль акселератора является неразборным
узлом.

SP-02055

SP-02056
