Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 39





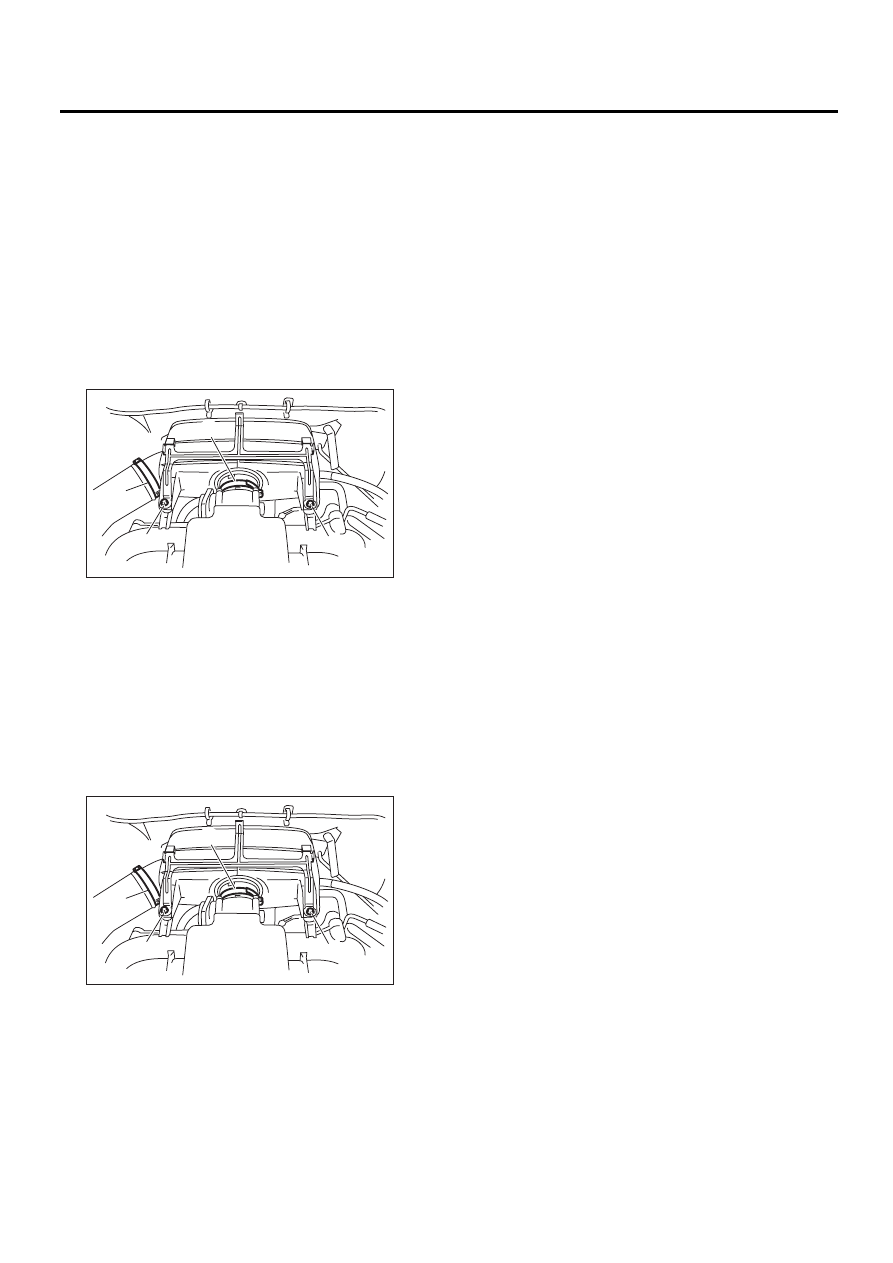

IN(H6DO)-6

Воздухозаборная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

4. Воздухозаборная камера

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Ослабьте хомут (A), который соединяет воз-
духозаборную камеру с корпусом дроссельной
заслонки.
3) Ослабьте хомут (В), который соединяет
впускной соединительный патрубок с воздухо-
заборной камерой с корпусом дроссельной за-
слонки.
4) Отверните болт (C), который крепит возду-
хозаборную камеру и кронштейн крышки кол-
лектора к стойке.

5) Отсоедините шланги отвода картерных га-
зов и снимите воздухозаборную камеру.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Хомут (А), (В)

3,0 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

Болт (C)

6,5 Нм (0,66 кгс-м, 4,8 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте на предмет отсутствия посторон-
них предметов в воздухозаборной камере.

IN-02133

(A)

(C)

(C)

(B)

IN-02133

(A)

(C)

(C)

(B)

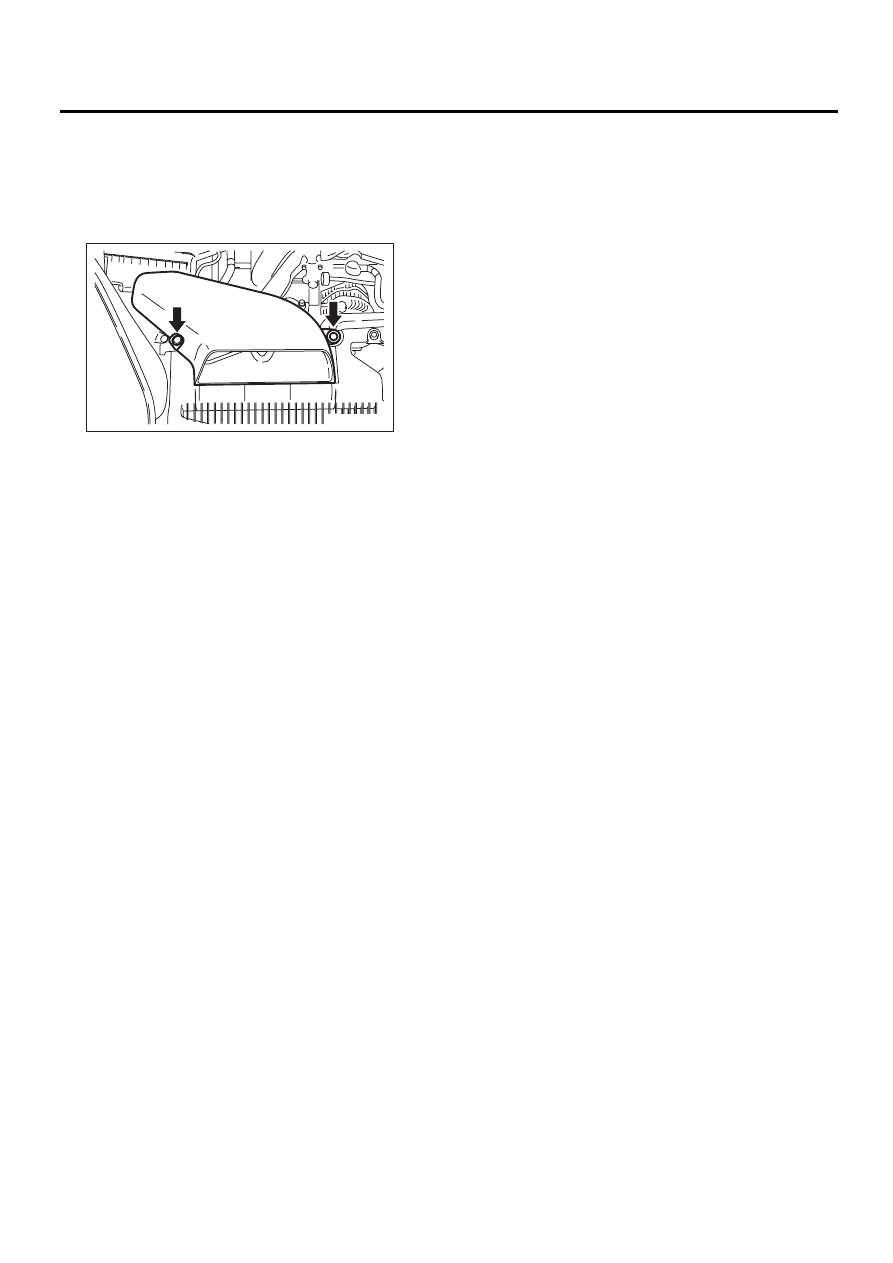

IN(H6DO)-7

Воздухозаборный короб

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

5. Воздухозаборный короб

A: СНЯТИЕ

1) Снимите зажим, крепящий воздухозаборный
короб.
2) Снимите воздухозаборный короб.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте на предмет отсутствия посторон-
них предметов в воздухозаборном коробе.

IN-02134

IN(H6DO)-8

Резонаторная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

6. Резонаторная камера

A: СНЯТИЕ

Резонаторная камера и корпус воздушного
фильтра объединены в единый блок, поэтому,
обратитесь к разделу “Корпус воздушного филь-
тра”, в котором приведена процедура снятия.
<См. IN(H6DO)-5
, СНЯТИЕ, Корпус воздушного
фильтра.>

B: УСТАНОВКА

Резонаторная камера и корпус воздушного
фильтра объединены в единый блок, поэтому,
обратитесь к разделу “Корпус воздушного филь-
тра”, в котором приведена процедура установ-
ки. <См. IN(H6DO)-5
, УСТАНОВКА, Корпус воз-
душного фильтра.>

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.

МЕХАНИЧЕСКАЯ ЧАСТЬ

ME(H6DO)

Страница

1.

Общие сведения .......................................................................................2

2.

Компрессия .............................................................................................22

3.

Холостые обороты  .................................................................................23

4.

Угол опережения зажигания .................................................................24

5.

Разрежение во впускном коллекторе  .................................................25

6.

Давление моторного масла  ...................................................................26

7.

Давление топлива  ..................................................................................27

8.

Клапанный зазор ....................................................................................28

9.

Узел двигателя  ......................................................................................32

10.

Опоры двигателя  ...................................................................................40

11.

Подготовка к капитальному ремонту  ..................................................41

12.

Клиновидный ремень .............................................................................42

13.

Шкив коленчатого вала .........................................................................43

14.

Передняя крышка цепи  .........................................................................44

15.

Узел цепи ГРМ ........................................................................................46

16.

Звездочка распределительного вала  ..................................................51

17.

Звездочка коленчатого вала ................................................................52

18.

Задняя крышка цепи  .............................................................................53

19.

Распределительный вал  .......................................................................55

20.

Головка блока цилиндров  .....................................................................59

21.

Блок цилиндров  .....................................................................................65

22.

Электромагнитный клапан управления потоком масла  ....................80

23.

Электромагнитный клапан переключения потоков масла ................81

24.

Впускной и выпускной клапан  ..............................................................82

25.

Поршень  ..................................................................................................83

26.

Шатун  ......................................................................................................84

27.

Коленчатый вал  .....................................................................................85

28.

Общие принципы поиска и устранения неисправностей
двигателя 86

29.

Шум двигателя  .......................................................................................93
