LAN(diag)-22

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

Door Key SW (Close)

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Работает цилиндр замка двери

Unlock request

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Запрос системы дистанционного доступа на от-
пирание

Center display failure

OK/NG (Исправно/

Неисправно)

Величина входного сигнала

данных в сети CAN

NG, когда центральный дисплей неисправен
Получение данных с центрального дисплея (дис-
плей системы навигации)

NAVI Failure

OK/NG (Исправно/

Неисправно)

Величина входного сигнала

данных в сети CAN

NG, когда система навигации неисправна
Получение данных с центрального дисплея

IE Bus failure

Невозможность

использования

Величина входного сигнала

данных в сети CAN

Получение данных с центрального дисплея

Auto A/C failure

OK/NG (Исправно/

Неисправно)

Величина входного сигнала

данных в сети CAN

NG, когда система автоматического кондицио-
нера неисправна
Получение данных с блока управления автома-
тическим кондиционером

EBD Warning Light

OK/OFF

Величина входного сигнала

данных в сети CAN

OK, когда горит предупреждающая лампа систе-
мы EBD
Получение данных с системы VDC/ABS и переда-
ча их на комбинацию приборов

ABS Warning Light

OK/OFF

Величина входного сигнала

данных в сети CAN

OK, когда горит предупреждающая лампа систе-
мы ABS
Получение данных с системы VDC/ABS и переда-
ча их на комбинацию приборов

VDC OFF flag

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

данных в сети CAN

Выключатель системы VDC в положении ON
Получение данных с системы VDC/ABS и переда-
ча их на комбинацию приборов

VDC/ABS OK B

OK/NG (Исправно/

Неисправно)

Величина входного сигнала

данных в сети CAN

NG при ошибке в системе VDC/ABS
Получение данных с системы VDC/ABS

Lighting I Switch Input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Контрольная лампа горит, когда переключатель
освещения установлен в положение ON.

Lighting II Switch Input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

ON (ВКЛ), когда переключателем освещения
включены фары

Dimmer Hi Switch Input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

ON (ВКЛ), когда переключатель света фар уста-
новлен в режим дальнего света

Dimmer Pass Switch
Input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

ON (ВКЛ), когда переключатель света фар уста-
новлен в режим обгона

Lighting I Lamp Output

ON/OFF

(ВКЛ/ВЫКЛ)

Величина выходного сигна-

ла центрального блока уп-

равления

ON (ВКЛ), когда включен режим слабого осве-
щения

Lighting II Lamp Output

ON/OFF

(ВКЛ/ВЫКЛ)

Величина выходного сигна-

ла центрального блока уп-

равления

ON (ВКЛ), когда горят фары

Lighting Hi Lamp
Output

ON/OFF

(ВКЛ/ВЫКЛ)

Величина выходного сигна-

ла центрального блока уп-

равления

ON (ВКЛ), когда включен дальний свет фар

Front Fog Lamp Output

ON/OFF

(ВКЛ/ВЫКЛ)

Величина выходного сигна-

ла центрального блока уп-

равления

ON (ВКЛ), когда включены передние противоту-
манные фары.

Power Supply Tr

ON/OFF

(ВКЛ/ВЫКЛ)

Величина выходного сигна-

ла центрального блока уп-

равления

Включено вспомогательное электропитание пе-
редних фар

Позиции, отобража-

емые на дисплее

Единицы

измерения

Комментарии

Примечание

LAN(diag)-23

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием процедуры ознакомьтесь с файлом справки к приложе-
нию для ПК Subaru Select Monitor.

Foot Lamp Output

ON/OFF

(ВКЛ/ВЫКЛ)

Величина выходного сигна-

ла центрального блока уп-

равления

ON (ВКЛ), когда включен режим освещения про-
странства для ног

Rr defogger op. mode

Continuous/Normal

(Непрерывный/Нор-

мальный режим)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Wiper deicer op. mode

Continuous/Normal

(Непрерывный/Нор-

мальный режим)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Security Alarm Setup

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Impact Sensor Setup

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Alarm delay setup

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Lockout prevention

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Impact sensor

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Hazard answer-back
setup

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Automatic locking
setup

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Auto locking

Provided/None (Обес-

печивается/Нет)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Door open warning

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Dome Light Alarm
Setting

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Belt Warning Switch

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

A/C ECM setting

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

P/W ECM setting

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

wiperdeicer

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Rear fog light setting

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Illumination Control On/
Off

ON/OFF

(ВКЛ/ВЫКЛ)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Sedan/Wagon Setting

Седан/Универсал

Пункты настройки цент-

рального блока управления

Пользовательские настройки

MT/AT Setting

MT/AT

Пункты настройки цент-

рального блока управления

Пользовательские настройки

6MT Setting

6MT/не 6MT

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Destination Setting

0 — 16

Пункты настройки цент-

рального блока управления

 —

Factory initial setting

Factory/Market (За-

водские настройки/

Индивидуальные

настройки)

Пункты настройки цент-

рального блока управления

Пользовательские настройки

Позиции, отобража-

емые на дисплее

Единицы

измерения

Комментарии

Примечание

LAN(diag)-24

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

5. ПОДТВЕРЖДЕНИЕ ТЕКУЩИХ НАСТРОЕК

1) На экране дисплея «Main Menu» (Главное меню) выберите пункт {Each System Check} (Проверка
каждой системы).
2) На экране дисплея «System Selection Menu», выберите пункт {Integ. Unit mode}.
3) На экране дисплея «Integ. unit mode failure diag» выберите пункт {Current Data Display & Save}.
4) Используя клавишу прокрутки, прокрутите информацию на дисплее вверх или вниз, пока не поя-
вятся требуемые данные.
5) Выведите на дисплей следующие пункты и зафиксируйте настройки.
Пункты, необходимые для новой регистрации (кроме систем, не включенных в комплектацию)

Содержание

Пункт для подтверждения

Комментарии

number of regist.

1

2

3

4

Тип зарегистрированного

идентификатора

Off delay time

OFF

(ВЫКЛ)

Long

(Большое)

Normal

(Нормаль-

ное)

Short

(Малое)

Параметры времени отключения

освещения

Auto lock time

60, 50, 40, 30, 20

OFF (ВЫКЛ)

 (Ед. изм.: с)

Rr defogger op. mode

Normal

(Нормальный)

Continuous

(Непрерывный)



Wiper deicer op. mode

Normal

(Нормальный)

Continuous

(Непрерывный)

Установка дополнительных функций

Security Alarm Setup

ON (ВКЛ)

OFF (ВЫКЛ)

Функция не поддерживается

Impact Sensor Setup

ON (ВКЛ)

OFF (ВЫКЛ)

Функция не поддерживается

Alarm delay setup

ON (ВКЛ)

OFF (ВЫКЛ)

Функция не поддерживается

Lockout prevention

ON (ВКЛ)

OFF (ВЫКЛ)

Кроме модели EK

Impact sensor

ON (ВКЛ)

OFF (ВЫКЛ)

Установка дополнительных функций

Siren setting

ON (ВКЛ)

OFF (ВЫКЛ)

Установка дополнительных функций

Answer-back buzzer setup

ON (ВКЛ)

OFF (ВЫКЛ)

Функция не поддерживается

Hazard answer-back setup

ON (ВКЛ)

OFF (ВЫКЛ)



Automatic locking setup

ON (ВКЛ)

OFF (ВЫКЛ)



Ans.-back Buzzer

ON (ВКЛ)

OFF (ВЫКЛ)

Функция не поддерживается

Auto locking

ON (ВКЛ)

OFF (ВЫКЛ)



Select unlock switch

Selection (Выбор)

ALL (ВСЕ)



Passive Alarm

ON (ВКЛ)

OFF (ВЫКЛ)

Функция не поддерживается

Door open warning

ON (ВКЛ)

OFF (ВЫКЛ)



Dome Light Alarm Setting

ON (ВКЛ)

OFF (ВЫКЛ)

Функция не поддерживается

Map Light Setting

ON (ВКЛ)

OFF (ВЫКЛ)

Функция не поддерживается

Belt Warning Switch

ON (ВКЛ)

OFF (ВЫКЛ)



A/C ECM setting

ON (ВКЛ)

OFF (ВЫКЛ)

Модель с автоматическим

кондиционером

Параметры центрального дисплея

ON (ВКЛ)

OFF (ВЫКЛ)

Функция не поддерживается

wiperdeicer

ON (ВКЛ)

OFF (ВЫКЛ)

Установка дополнительных функций

Rear fog light setting

ON (ВКЛ)

OFF (ВЫКЛ)

Установка дополнительных функций

Illumination Control On/Off

ON (ВКЛ)

OFF (ВЫКЛ)

MT/AT Setting

MT

AT

6MT Setting

6МТ

Не 6MT

Destination Setting

JPN



Double Lock On/Off Setting

ON (ВКЛ)

OFF (ВЫКЛ)

Применяется для моделей EK, KA

Factory initial setting

Factory (Завод)

Market (Рынок)

Не меняйте на режим “Factory”.

Security setup

ON (ВКЛ)

OFF (ВЫКЛ)

Применяется для моделей EK, KA

LAN(diag)-25

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

6. РЕГИСТРАЦИЯ ЦЕНТРАЛЬНОГО
БЛОКА УПРАВЛЕНИЯ (НАСТРОЙКА
ОБОРУДОВАНИЯ)

ОСТОРОЖНО:
Центральный блок управления является
важнейшей составляющей системы LAN,
где могут задаваться параметры функций
всех систем управления автомобиля. Если
регистрационные данные центрального
блока управления и настройки функций со-
ответствуют оборудованию автомобиля, то
управление всеми функции автомобиля
возможно.
Если регистрационные данные и настройки
функций отличаются от оборудования авто-
мобиля, то системы автомобиля не будут
работать нормально, а диагностика автомо-
биля не сможет быть проведена корректно.
Обратите внимание на следующие пункты.
• Убедитесь, что регистрационные данные
и настройки функций соответствуют обору-
дованию автомобиля.
• Не вносите некорректных изменений в на-
стройки автомобиля.
• Убедитесь, что подсветка выключателя
зажигания не мигает, а “Factory initial
setting” (“Начальные заводские настройки”)
регистрационных данных центрального
блока управления установлены в режим
“Market” (“Рынок”). Если “Factory initial
setting” установлены в режим “Factory”
(“Завод”), то при повороте выключателя за-
жигания в положение ON подсветка выклю-
чателя зажигания будет мигать, информи-
руя о том, что настройки не подтверждены.
(Кроме моделей с системой дистанционного
доступа)
• Если выключатель зажигания установлен
в положение ON, подсветка выключателя
зажигания не мигает и гаснет после закры-
вания дверей. (Кроме моделей с системой
дистанционного доступа)
• При замене центрального блока управле-
ния новым обязательно проведите проце-
дуру регистрации иммобилайзера. (модели
с иммобилайзером)
• При замене деталей, относящихся к иммо-
билайзеру, проведите регистрацию иммоби-
лайзера. Обратитесь к “Файлу справки к
программному обеспечению для ПК Subaru
Select Monitor”.

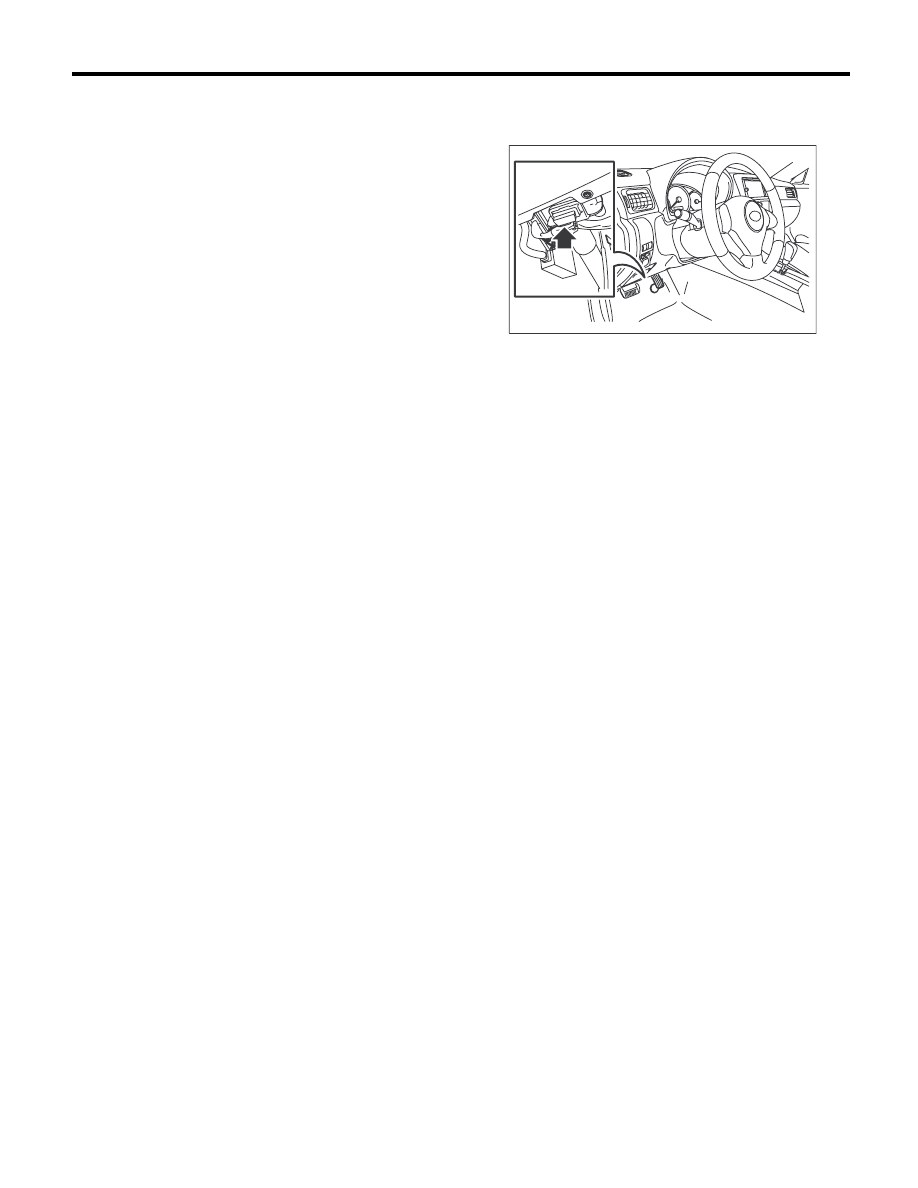

1) Подключите SDI к разъему канала передачи
данных, расположенному в нижней части пане-
ли приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
2) Включите ПК.
3) Переведите выключатель зажигания в поло-
жение ON (Двигатель выключен) и запустите
Приложение для ПК Subaru Select Monitor.
4) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
5) На экране дисплея «System Selection Menu»,
выберите пункт {Integ. Unit mode}.
6) После отображения наименования блока уп-
равления {Integrated unit} нажмите клавишу
[OK].
7) На экране дисплея «Integ.unit mode failure
diag», выберите пункт {Unit customizing}.

IM-00275
