EB-10

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

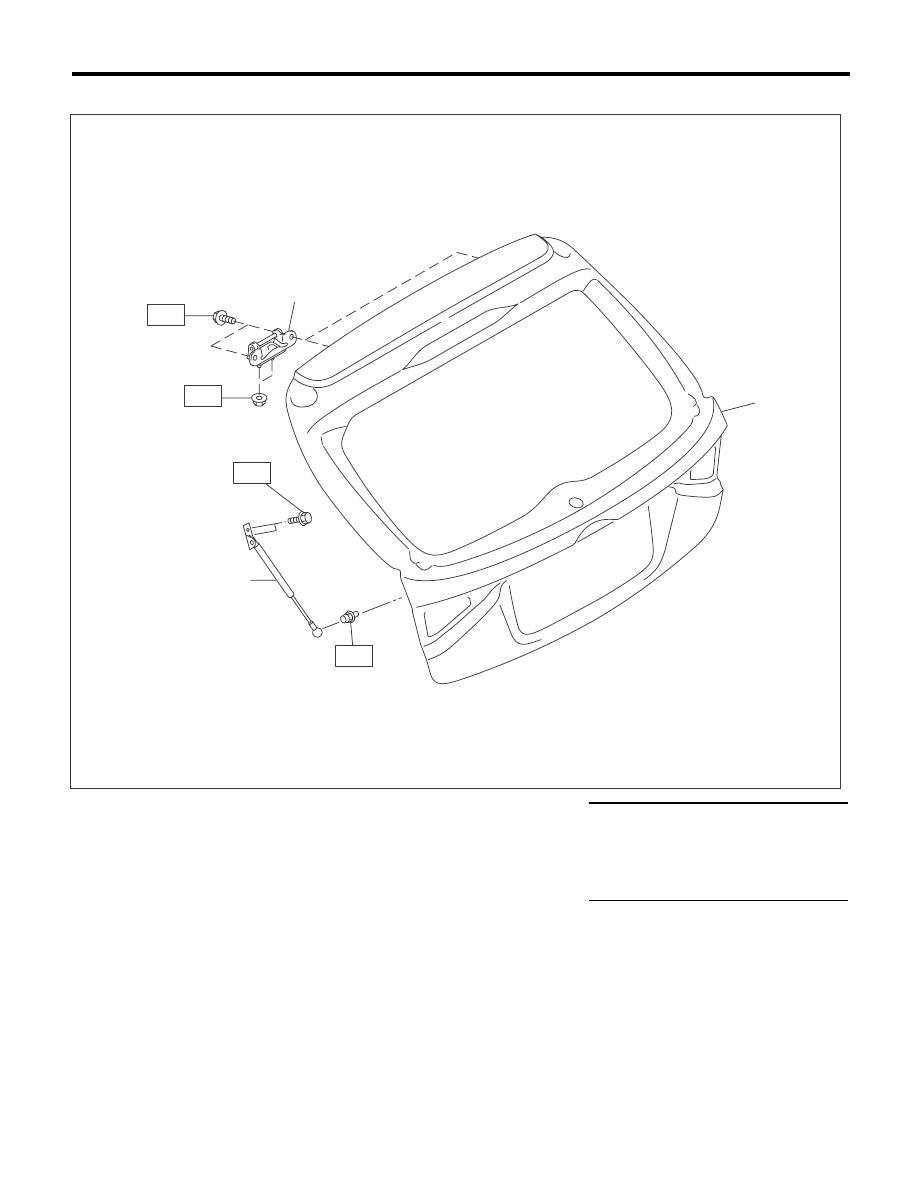

5. ДВЕРЦА БАГАЖНОГО ОТСЕКА

C: ОСТОРОЖНО

• Наружные панели кузова достаточно тяже-
лы. Не допускайте падения и повреждения па-
нелей. Во время снятия и установки старай-
тесь не повредить окрашенную поверхность.
• При отвинчивании крепежных болтов ис-
пользуйте для поддержки панелей вспомога-
тельные устройства, например, домкрат.
• Соблюдайте осторожность, чтобы не поте-
рять мелкие детали.

(1)

Амортизационная стойка дверцы
багажного отсека

(3)

Панель дверцы багажного отсека Момент затяжки:

Нм (кгс-м, фунт-сила-фут)

(2)

Петля



T1: 10 (1,02, 7,4)









T2: 20 (2,04, 14,5)









T3: 25 (2,6, 18,4)

EB-00378

(3)

T3

T3

T1

T2

(2)

(1)

EB-11

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

925610000

ГАЕЧНЫЙ КЛЮЧ

Применяется для снятия и установки петли
двери.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Регулируемая опора

Применяется для поддержки панели двери.

Съемник фиксаторов

Применяется для снятия различных фиксаторов.

ST-925610000

EB-12

Капот

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

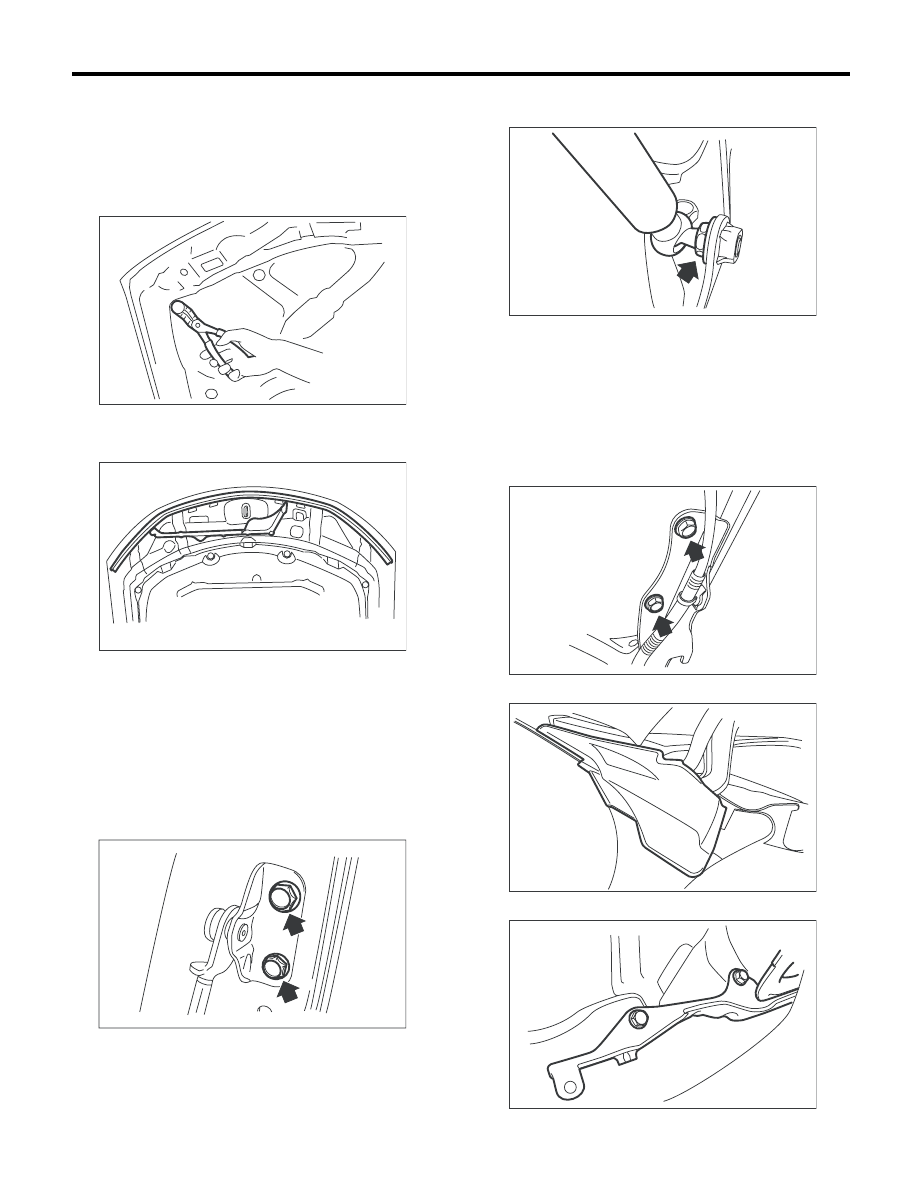

2. Капот

A: СНЯТИЕ

1. ИЗОЛЯЦИЯ КАПОТА

Высвободите фиксаторы и снимите изоляцию
капота.

2. УПЛОТНИТЕЛЬ КАПОТА

Снимите уплотнитель капота.

3. АМОРТИЗАЦИОННАЯ СТОЙКА
КАПОТА

ОСТОРОЖНО:
Панель капота имеет тяжелый вес. Снятие и
установку амортизаторной стойки и петли
капота должны выполнять не менее двух
человека.
1) Отверните крепежный болт и снимите амор-
тизаторную стойку.

2) Отверните крепежный болт амортизаторной
стойки капота.

4. ПЕТЛЯ КАПОТА

ОСТОРОЖНО:
Панель капота имеет тяжелый вес. Снятие и
установку амортизаторной стойки и петли
капота должны выполнять не менее двух
человека.
1) Снимите амортизационную стойку капота.
2) Отверните болт и снимите панель капота.

3) Снимите фиксатор и боковую панель капота.

4) Отверните болты крепления петли капота.

EB-00291

EB-00375

EB-00383

EB-00384

EB-00385

EB-00376

EB-00386

EB-13

Капот

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

5. ПАНЕЛЬ КАПОТА

ОСТОРОЖНО:
Панель капота имеет тяжелый вес. Снятие и
установку амортизаторной стойки и петли
капота должны выполнять не менее двух
человека.
1) Снимите изоляцию капота.
2) Снимите уплотнитель капота.
3) Снимите шланг и форсунку омывателя вет-
рового стекла. <См. WW-21, СНЯТИЕ, Форсун-
ка омывателя ветрового стекла.>
4) Снимите амортизационную стойку капота.
5) Отверните болт и снимите панель капота с
петли капота.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Соблюдайте осторожность, чтобы не допус-
тить зажатия шланга омывателя между изоля-
торами.
• Во время установки следите за тем, чтобы
зазор вокруг панели капота был равномерным.
Размеры зазора указаны в главе “ТЕХНИЧЕС-
КИЕ ХАРАКТЕРИСТИКИ” раздела “Общие све-
дения”. <См. EB-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. EB-6, КАПОТ,
УЗЕЛ, Общие сведения.>

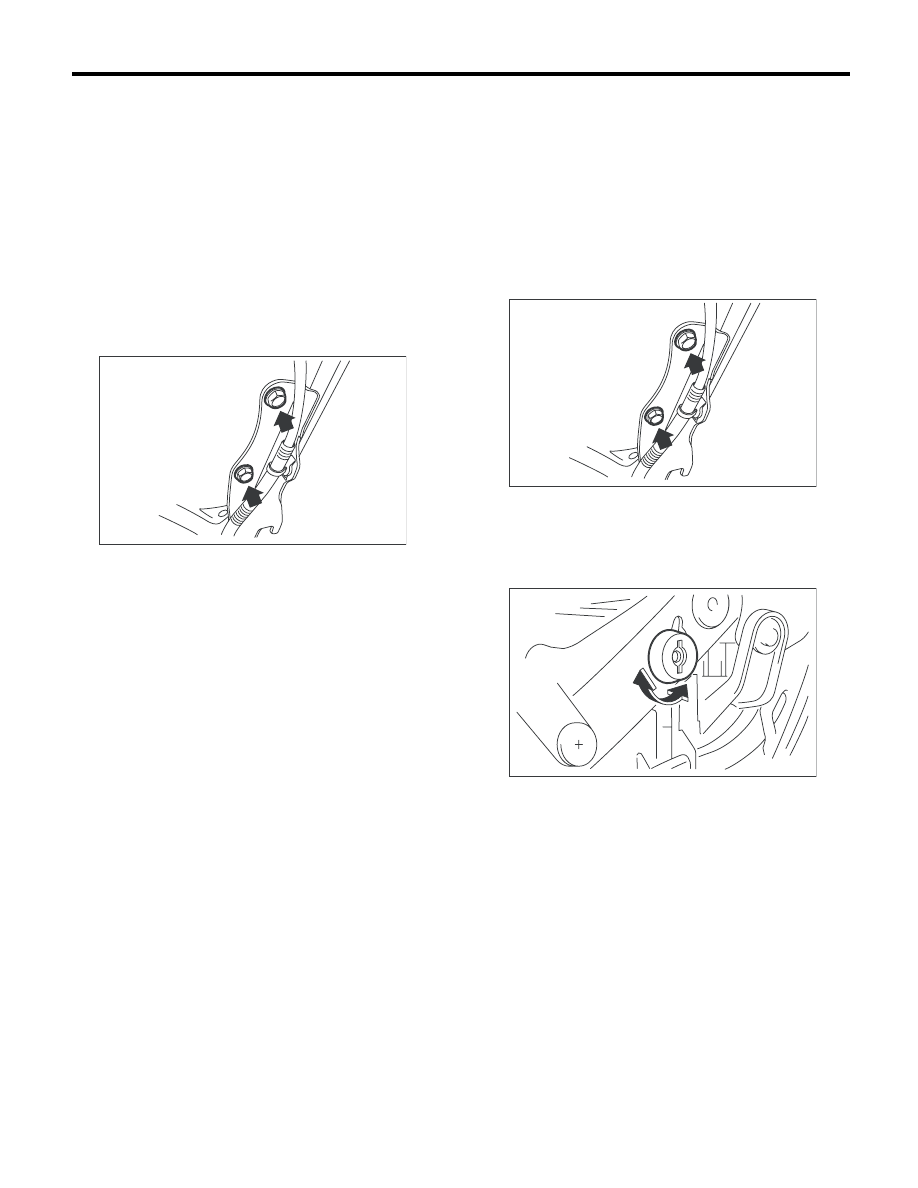

C: РЕГУЛИРОВКА

1) Отрегулируйте зазор между панелью капота
и панелью переднего крыла. Зазор должен
быть одинаковым с обеих сторон. Размеры за-
зора указаны в главе “ТЕХНИЧЕСКИЕ ХАРАК-
ТЕРИСТИКИ” раздела “Общие сведения”.
<См. EB-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>
2) Подгонку положения капота в продольном и
поперечном направлении осуществляйте при
помощи болтов крепления петель.

3) Отрегулируйте высоту у передней кромки
капота. <См. SL-62, РЕГУЛИРОВКА, Узел за-
мка капота.>
4) Для регулировки высоты в поперечном на-
правлении вращайте демпфер капота.

D: УТИЛИЗАЦИЯ

По поводу процедуры утилизации амортизаци-
онной стойки капота обратитесь к описанию
процедур утилизации амортизационной стойки
дверцы багажного отсека. <См. EB-23, АМОР-
ТИЗАЦИОННАЯ СТОЙКА ДВЕРЦЫ БАГАЖНО-
ГО ОТСЕКА, УТИЛИЗАЦИЯ, Дверца багажного
отсека.>

EB-00385

EB-00385

EB-00164
