EI-56

Внутренняя отделка дверцы багажного отсека

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

25.Внутренняя отделка

дверцы багажного отсека

A: СНЯТИЕ

ОСТОРОЖНО:
Не прилагайте чрезмерных усилий при сня-
тии верхней внутренней отделки дверцы ба-
гажного отсека и внутренней отделки стой-
ки. В противном случае, можно повредить
внутреннюю отделку.

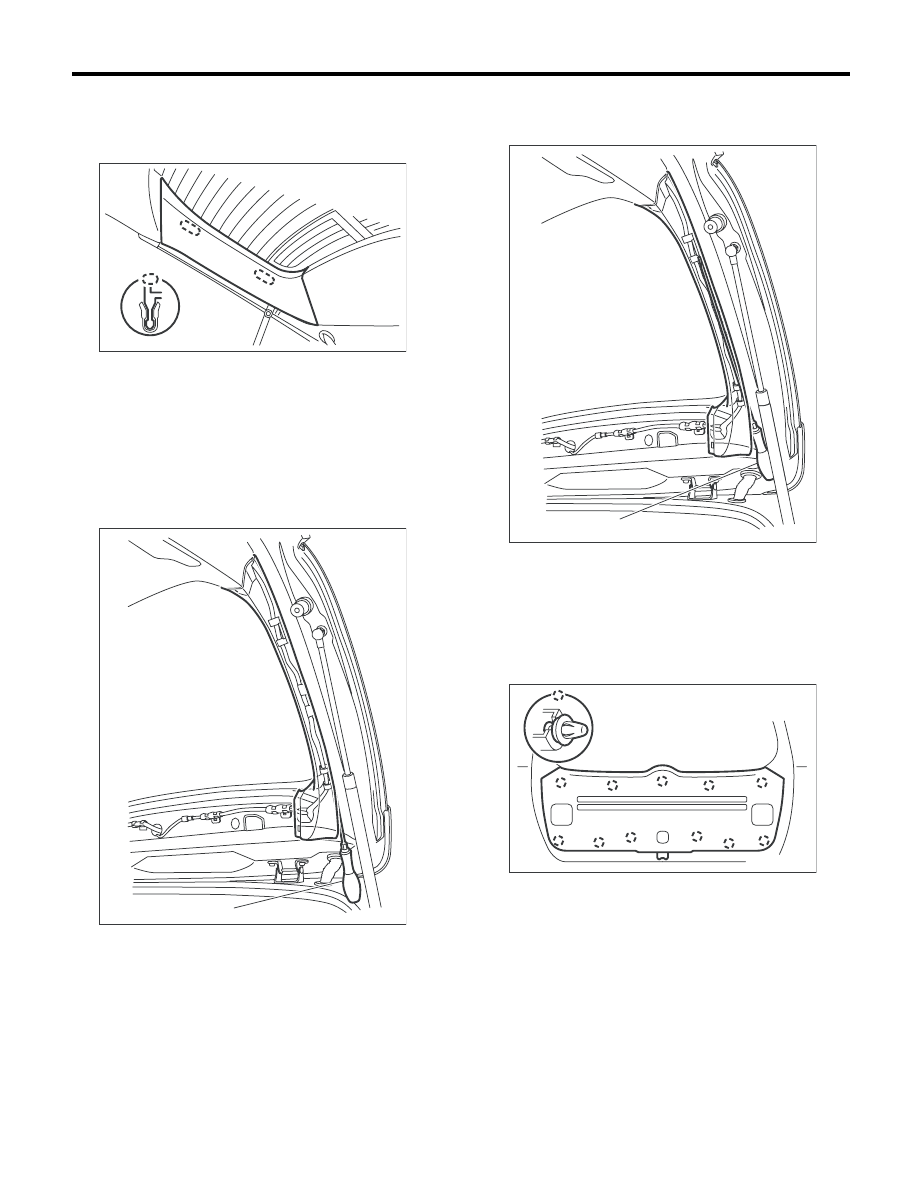

1) Снимите фиксаторы, после чего снимите
верхнюю внутреннюю отделку дверцы багаж-
ного отсека.

ОСТОРОЖНО:
При снятии внутренней отделки, выполняй-
те процедуры, описанные ниже. Не прила-
гайте чрезмерных усилий при снятии. В про-
тивном случае, можно повредить внутрен-
нюю отделку. Для снятия фиксаторов
крепления внутренней отделки используй-
те отвертки с плоским жалом (1) или съем-
ники для фиксаторов (2).

1. Используйте отвертки с плоским жалом (1),
чтобы снять зажимы внутренней отделки.
2. Используйте съемники для фиксаторов (2),
чтобы снять зажимы внутренней отделки.

Используемые инструменты

Отвертка с плоским жалом: Длина 100 мм
Съемник для фиксаторов: KTC AP20L-10B

EI-01835

EI-01820

EI-01834

(1)

(2)

EI-57

Внутренняя отделка дверцы багажного отсека

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

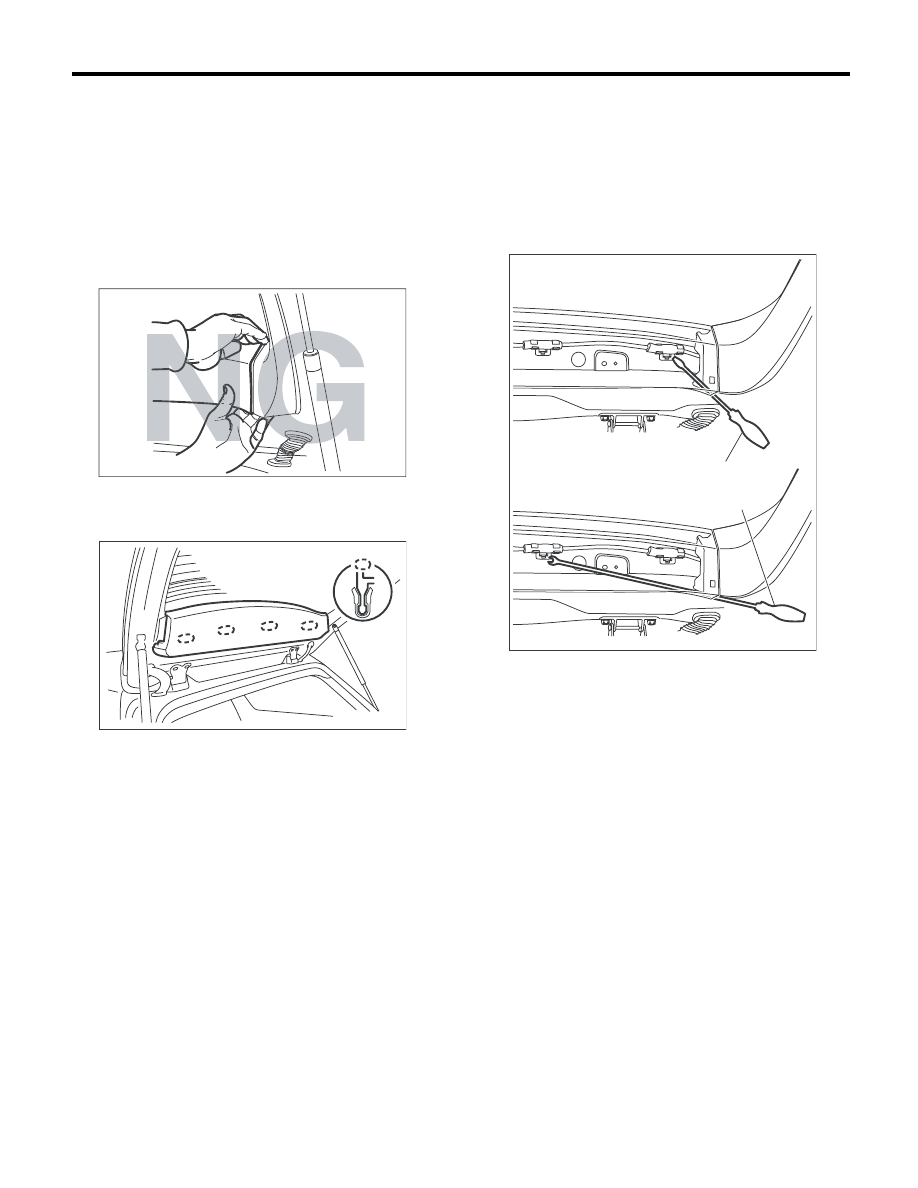

2) Используя отвертку с плоским жалом, отсо-
едините зажимы внутренней отделки и сними-
те внутреннюю отделку стойки дверцы багаж-
ного отсека.

ОСТОРОЖНО:
При снятии внутренней отделки, выполняй-
те процедуры, описанные ниже. Не прила-
гайте чрезмерных усилий при снятии, В про-
тивном случае, можно повредить внутрен-
нюю отделку.
1. Вставьте отвертку с плоским жалом (1),
как показано на рисунке, чтобы снять зажи-
мы внутренней отделки.

2. Вставьте отвертку с плоским жалом (2),
как показано на рисунке, чтобы снять зажи-
мы внутренней отделки.

Используемые инструменты

Отвертка с плоским жалом:
Длина отвертки 100 мм
Отвертка с плоским жалом:
Длина отвертки 290 мм

3) Снимите фиксаторы и нижнюю внутреннюю
отделку дверцы багажного отсека.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01819

EI-01858

(1)

EI-01859

(2)

EI-01821

EI-58

Напольный коврик

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

26.Напольный коврик

A: СНЯТИЕ

1) Снимите передние сиденья. <См. SE-5, СНЯ-
ТИЕ, Переднее сиденье.>
2) Снимите подушку заднего сиденья.
<См. SE-9, СНЯТИЕ, Заднее сиденье.>
3) Снимите ящик консоли. <См. EI-43, Ящик
консоли.>
4) Снимите боковую панель консоли.
<См. EI-44, СНЯТИЕ, Центральная консоль.>
5) Снимите нижнюю часть внутренней отде-
лки. <См. EI-49, СНЯТИЕ, Нижняя часть внут-
ренней отделки.>
6) Отсоедините подставку для ног. (Модель МТ)
7) Снимите фиксаторы с напольного коврика.
8) Снимите крючок напольного коврика с двух
сторон.
9) Отсоедините напольный коврик от наклон-
ной панели для ног водителя.
10) Отсоедините напольный коврик от заднего
короба отопителя.
11) Сверните коврик и извлеките его из авто-
мобиля через открытую заднюю дверь.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Надежно закрепите коврик при помощи
крючка и фиксатора.
• Плотно вставьте кромку коврика в канавку
крышки порога.

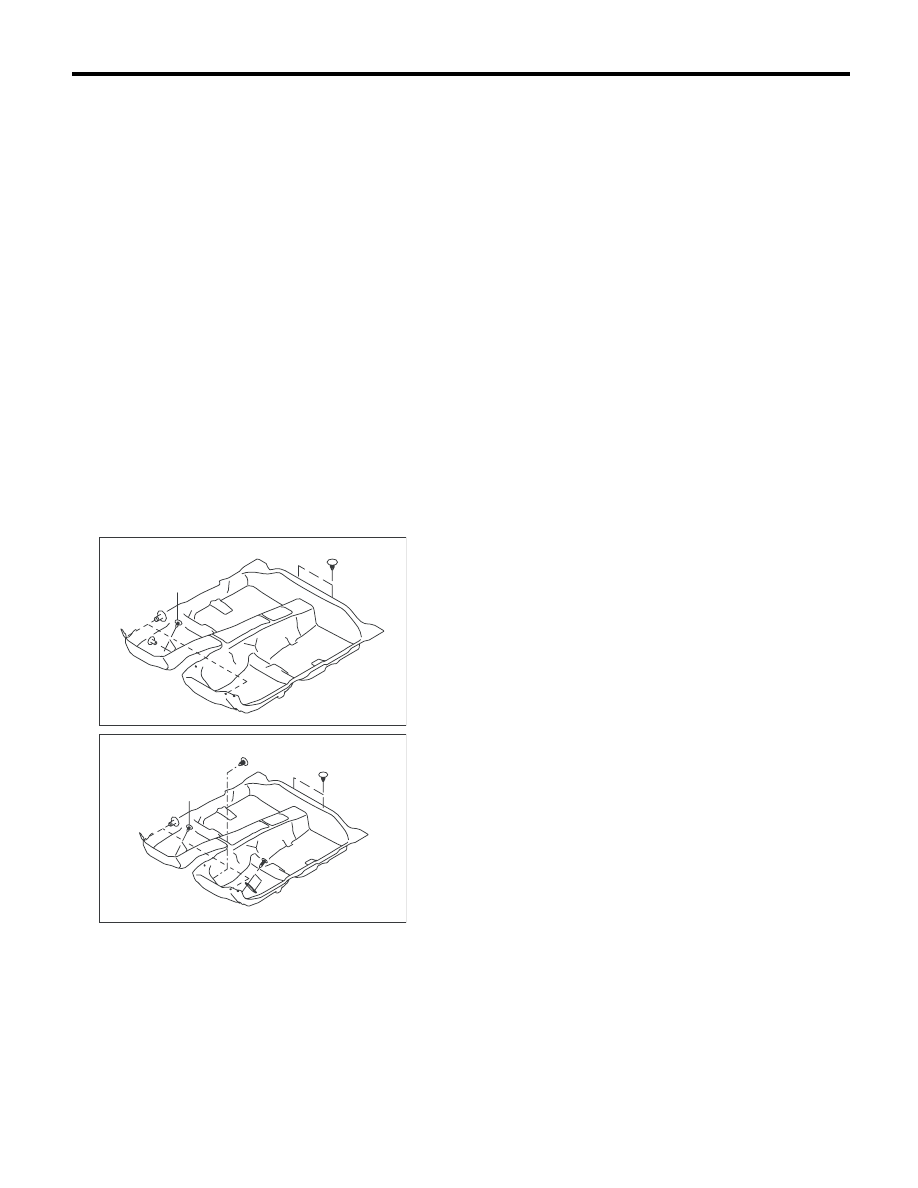

(A) Модель с правосторонним управлением

(B) Модель с левосторонним управлением

(AT) Автоматическая трансмиссия

EI-01932

(AT)

(A)

EI-01933

(AT)

(B)

EI-59

Декоративная накладка дверцы багажного отсека

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

27.Декоративная накладка

дверцы багажного отсека

A: СНЯТИЕ

1) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-56, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
2) Снимите электродвигатель стеклоочистите-
ля заднего стекла. <См. WW-23, Электродвига-
тель стеклоочистителя заднего стекла.>
3) Снимите задний габаритный фонарь.
<См. LI-32, СНЯТИЕ, Узел заднего габаритного
фонаря.>
4) Отсоедините разъем.
• Разъем жгута проводов кнопки открывания
дверцы багажного отсека
• Разъем жгута проводов задней кнопки запи-
рания дверей (модели с системой интеллекту-
ального доступа)

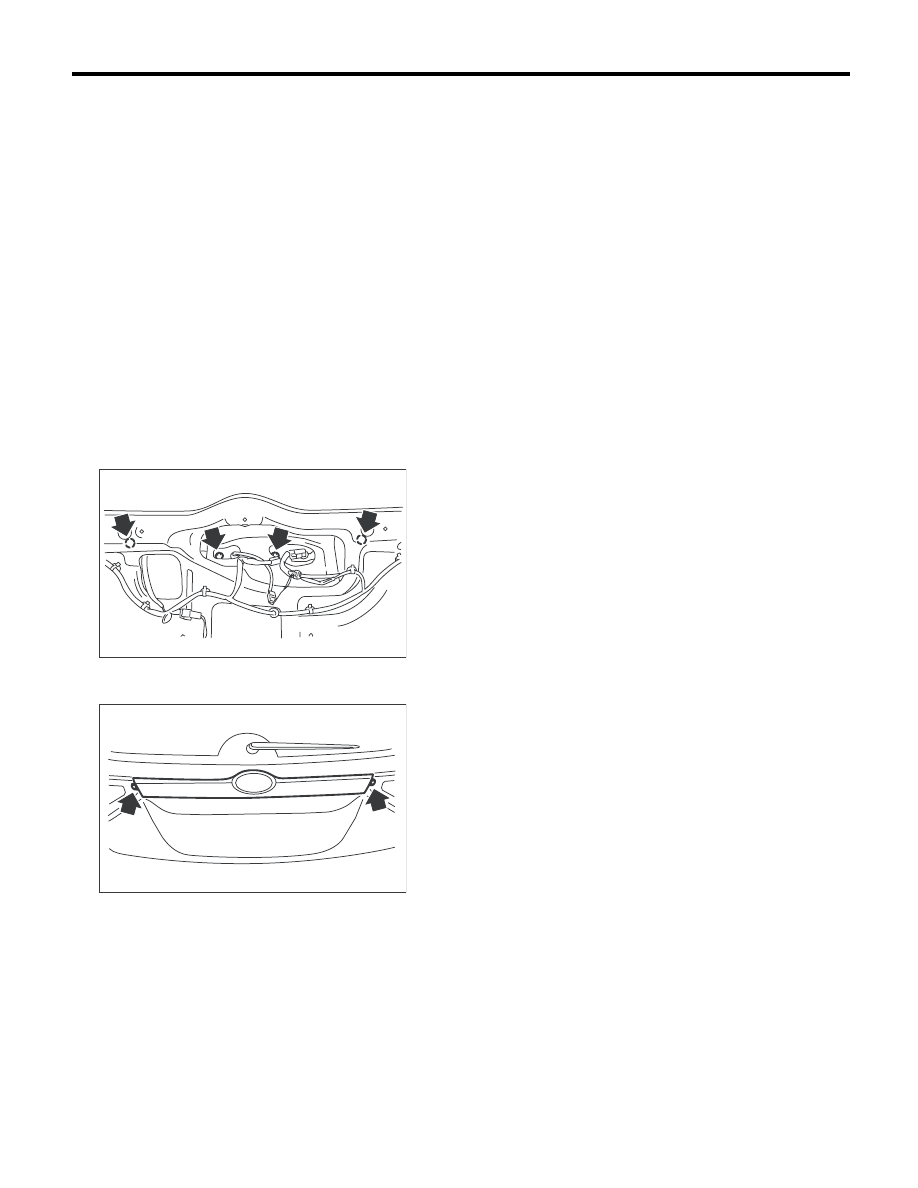

5) Отверните гайки.

6) Снимите фиксаторы (A) и декоративную на-
кладку дверцы багажного отсека.

B: УСТАНОВКА

ОСТОРОЖНО:
Убедитесь в том, что проходная изолирую-
щая втулка жгута проводов надежно уста-
новлена.
Если установка не завершена, это может
стать причиной попадания воды.
Установка производится в порядке, обратном
порядку снятия.

EI-01822

EI-01823
