Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 726
SL-48
Система запуска/остановки двигателя при помощи кнопки
ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ
ПРИМЕЧАНИЕ:
Перед проведением проверки следующих пунктов, подключите разъемы.
ПРИМЕЧАНИЕ:
Если измеренная величина не соответствует нормативной, возможна неисправность блока управ-
ления электропитанием.
Номер клеммы
Нормативное значение
Условия измерения
Пункт
11 (ACCD)
←→ 6 (GND2)
1 В или менее
→
{(AM1 или AM2) - 2 В} или
более
Зажигание OFF
→ ACC ON
Напряжение
34 (IG1D)
←→ 6 (GND2)
1 В или менее
→
{(AM1 или AM2) - 2 В} или
более
ACC ON
→ Зажигание ON
Напряжение
35 (IG2D)
←→ 6 (GND2)
1 В или менее
→
{(AM1 или AM2) - 2 В} или
более
ACC ON
→ Зажигание ON
Напряжение
32 (SLR +)
←→ 6 (GND2)
1 В или менее
→
{(AM1 или AM2) - 2 В} или
более
Привод замка блокировки рулевой колонки ра-
ботает
→ не работает
Напряжение
26 (SLP)
←→ 6 (GND2)
{(AM1 или AM2) -2 В} или
более
→ 1 В или менее

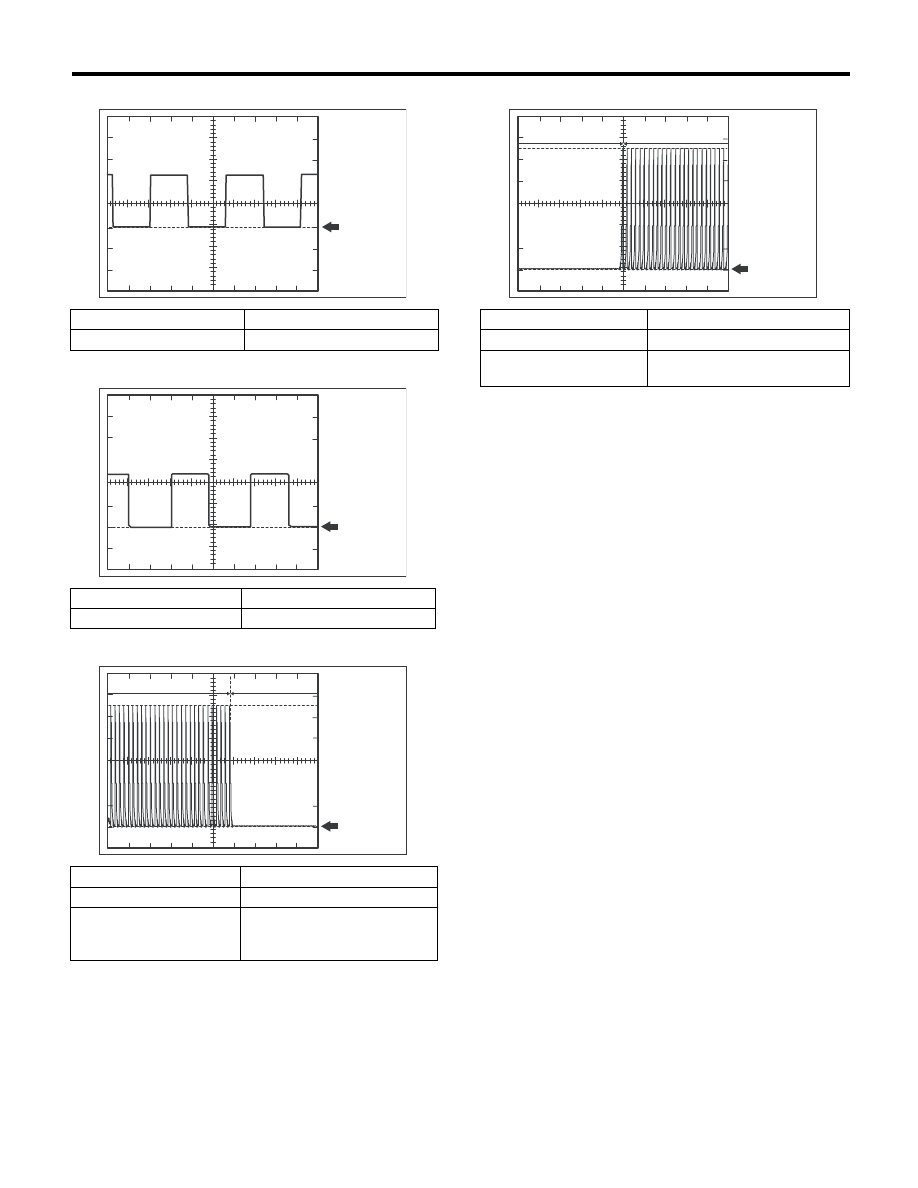

(форма сигнала 3)
Блокировка рулевого колеса
→ Разблокировка
рулевого колеса
Форма сигнала
19 (SPD)
←→ Масса кузова
Генерация импульса
(форма сигнала 1)
При движении со скоростью приблизительно
5 км/ч
Форма сигнала
2 (TACH)
←→ Масса кузова
Генерация импульса
(форма сигнала 2)
На холостом ходу двигателя
Форма сигнала
5 (P)
←→ 6 (GND2)
{(AM1 или AM2) -2 В} или
более
→ 1 В или менее
(форма сигнала 4)
Рычаг селектора в диапазоне “P”
→ Диапазон,
отличный от диапазона “P” (модель AT)
Форма сигнала
31 (CTSW)
←→ 6 (GND2)
1 В или менее
→
{(AM1 или AM2) - 2 В} или
более
При рычаге селектора в положении “Р” (модель
АТ) и нажатой педали тормоза (модель АТ) или
педали сцепления (модель МТ), когда нажата
кнопка запуска/остановки двигателя (режим
проворачивания двигателя стартером)
→ Ре-
жим, отличный от режима проворачивания дви-
гателя стартером
Напряжение
39 (STSW)
←→ 6 (GND2)
{(AM1 или AM2) -2 В} или
более
→ 1 В или менее
При нажатой педали тормоза (модель AT) или
педали сцепления (модель MT), когда кнопка
запуска/остановки двигателя нажата и удержи-
вается
→ отпускается приблизительно через
1 секунду
Напряжение
17 (STR1)
←→ 6 (GND2)
1 В или менее
→
{(AM1 или AM2) - 2 В} или
более
Зажигание ON, рычаг селектора в диапазоне
“P” или “N”
→ В диапазоне, отличном от “P” или
“N” (модель AT)
Напряжение
4 (INDS)
←→ 6 (GND2)
{(AM1 или AM2) - 2 В} или
более
Рычаг селектора в диапазоне “P”, нажат пе-
даль тормоза (модель AT) или педаль сцепле-
ния (модель MT)
Напряжение
13 (INDW)
←→ 6 (GND2)
{(AM1 или AM2) - 2 В} или
более
ACC ON или зажигание ON, не нажата педаль
тормоза (модель AT) или педаль сцепления
(модель MT)
Напряжение
36 (SWIL)
←→ 6 (GND2)
{(AM1 или AM2) - 2 В} или
более
Переключатель света фар заднего и переднего
освещения
Напряжение
