ET-16

Разъем для подключения дополнительных аудиоустройств

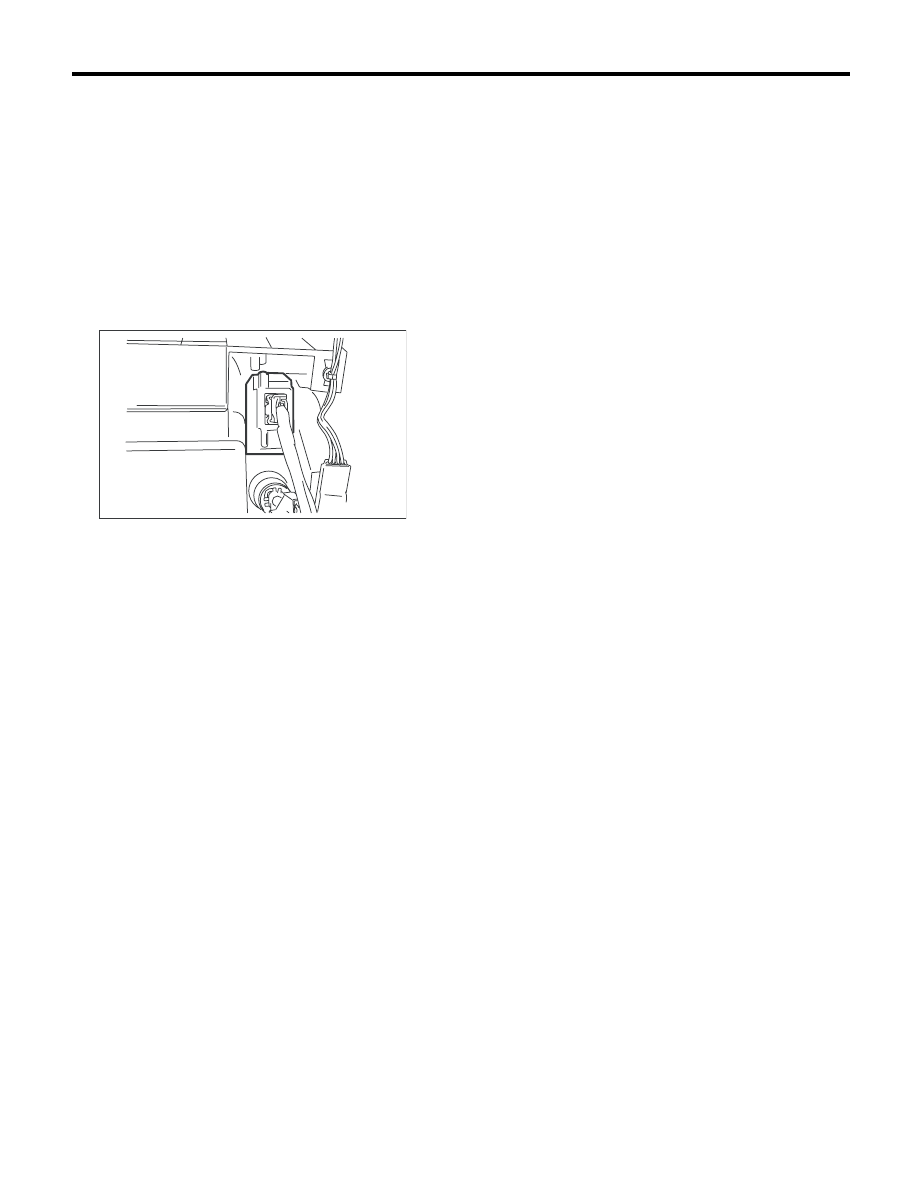

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

14.Разъем для подключения

дополнительных
аудиоустройств

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите ящик консоли. <См. EI-43, СНЯТИЕ,
Ящик консоли.>
3) Отсоедините разъем жгута проводов.
4) Снимите разъем для подключения дополни-
тельных аудиоустройств, протолкнув его в
ящик консоли.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00293

СИСТЕМА СВЯЗИ

COM

Страница

1.

Общие сведения ...................................................................................... 2

2.

Система звукового сигнала  ................................................................... 3

3.

Звуковой сигнал  .......................................................................................4

4.

Выключатель звукового сигнала  ...........................................................5

COM-2

Общие сведения

СИСТЕМА СВЯЗИ

1. Общие сведения

A: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, обязательно отсоедините про-
вод массы от аккумуляторной батареи. Перед
заменой радиоприемника, блока управления и
других устройств, снабженных функцией памя-
ти, запишите содержимое памяти до отсоеди-
нения провода массы от аккумулятора. В про-
тивном случае, содержимое памяти будет
стерто.
• Соберите детали в порядке, обратном раз-
борке, если не указан иной способ.
• Отрегулируйте детали в соответствии с тех-
ническими требованиями, приведенными в ру-
ководстве.
• Во время сборки необходимо надежно за-
креплять разъемы и шланги.
• После сборки убедитесь в том, что функцио-
нальные элементы работают без помех.

B: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. ИНСТРУМЕНТЫ ОБЩЕГО
НАЗНАЧЕНИЯ

НАЗВАНИЕ

ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопро-
тивления и напряжения.

TORX

®

T30

Используется при снятии/установке
модуля подушки безопасности води-
теля.

COM-3

Система звукового сигнала

СИСТЕМА СВЯЗИ

2. Система звукового сигнала

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ЗВУКОВОЙ СИГНАЛ

<См. WI-272, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Систе-
ма звукового сигнала.>

B: ПРОВЕРКА

1. РЕЛЕ ЗВУКОВОГО СИГНАЛА

Измерьте сопротивление между клеммами ре-
ле звукового сигнала (указаны ниже в табли-
це), подсоединяя клемму № 4 к положительной
клемме аккумулятора, а клемму № 3 к клемме
массы аккумулятора.

C: ПРИМЕЧАНИЕ

Информация по процедуре снятия каждого
компонента системы звукового сигнала приве-
дена в соответствующем разделе.
• Узел звукового сигнала <См. COM-4, Звуко-
вой сигнал.>
• Выключатель звукового сигнала
<См. COM-5, Выключатель звукового сигна-
ла.>

Проводимость

Номер клеммы

Нормативное

значение

Да

1 и 2

Менее 1 Ома

Нет

1 МОм или более

COM00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)
