LI-4

Система передних противотуманных фар

СИСТЕМА ОСВЕЩЕНИЯ

3. Система передних

противотуманных фар

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ
ФАРА

<См. WI-215, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема передних противотуманных фар.>

B: ПРОВЕРКА

1. ВЫКЛЮЧАТЕЛЬ ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР

Измерьте сопротивление между клеммами вы-
ключателя передних противотуманных фар.
<См. LI-9, ПРОВЕРКА, Комбинированный пере-
ключатель (освещение).>

2. РЕЛЕ ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР

Подсоедините клемму №4 к положительной
клемме аккумулятора, а клемму №3 — к клем-
ме массы аккумулятора, после чего измерьте
сопротивление реле передних противотуман-
ных фар между клеммами.

Проводимость

Номер клеммы

Нормативное

значение

Да

1 и 2

Менее 1 Ома

Нет

1 MОм или более

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

LI-5

Система указателей поворота и аварийной световой сигнализации

СИСТЕМА ОСВЕЩЕНИЯ

4. Система указателей

поворота и аварийной
световой сигнализации

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. УКАЗАТЕЛИ ПОВОРОТОВ И ФОНАРИ
АВАРИЙНОЙ СВЕТОВОЙ
СИГНАЛИЗАЦИИ

<См. WI-235, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Ука-
затели поворотов и фонари аварийной свето-
вой сигнализации.>

B: ПРОВЕРКА

1. ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ
ПОВОРОТА

<См. LI-9, ПРОВЕРКА, Комбинированный пере-
ключатель (освещение).>

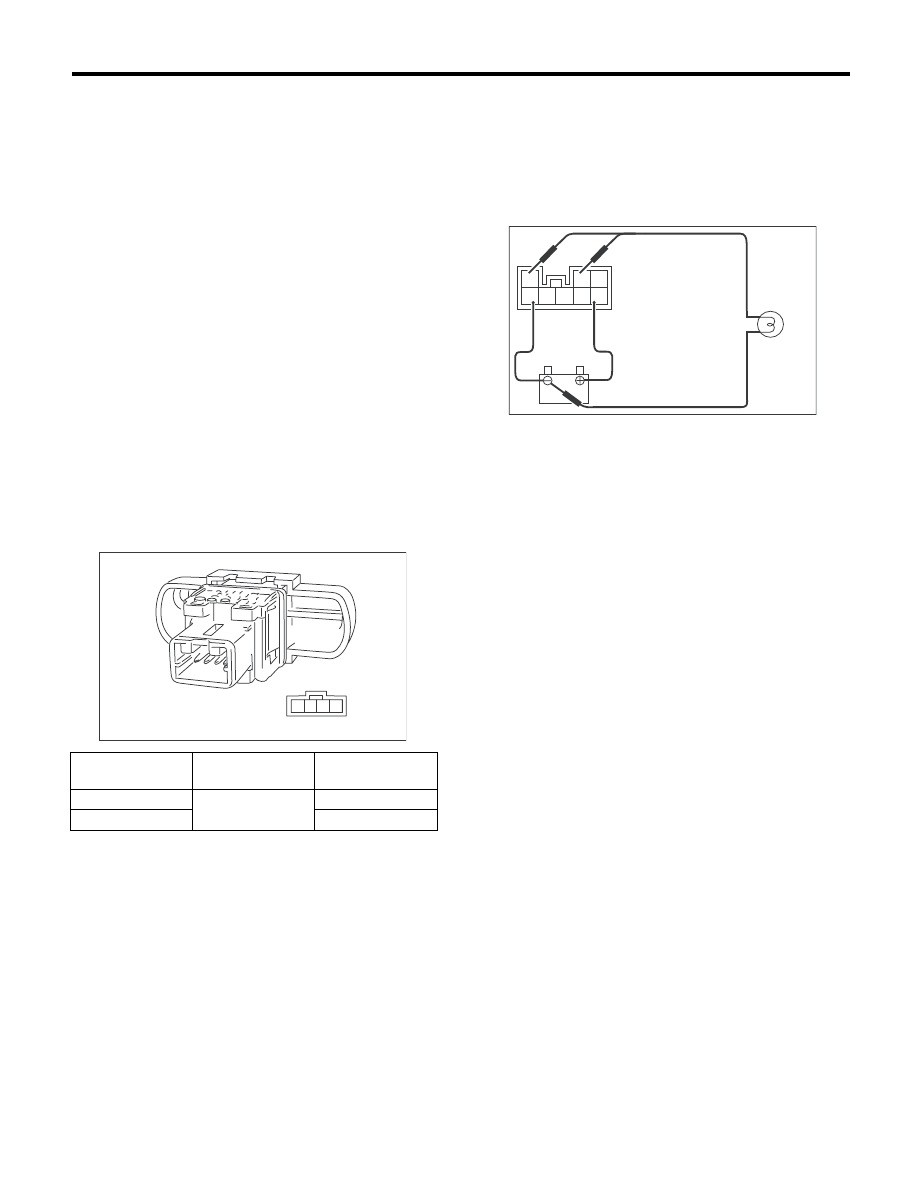

2. ВЫКЛЮЧАТЕЛЬ ФОНАРЕЙ
АВАРИЙНОЙ СВЕТОВОЙ
СИГНАЛИЗАЦИИ

Измерьте сопротивление между клеммами вы-
ключателя аварийной световой сигнализации.

3. МОДУЛЬ УКАЗАТЕЛЕЙ ПОВОРОТОВ
И ФОНАРЕЙ АВАРИЙНОЙ СВЕТОВОЙ
СИГНАЛИЗАЦИИ

Подсоедините к модулю аккумулятор и лампу
указателя поворотов. Модуль функционирует
нормально, если при подаче электропитания
лампа мигает.

Положение

выключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

2 и 3

1 MОм или более

ON (ВКЛ)

Менее 1 Ома

LI-00799

4 3 2 1

LI-00262

3

2 1

8 7 6 5 4

LI-6

Система фонарей заднего хода

СИСТЕМА ОСВЕЩЕНИЯ

5. Система фонарей заднего

хода

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ФОНАРЬ ЗАДНЕГО ХОДА

<См. WI-221, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема фонарей заднего хода.>

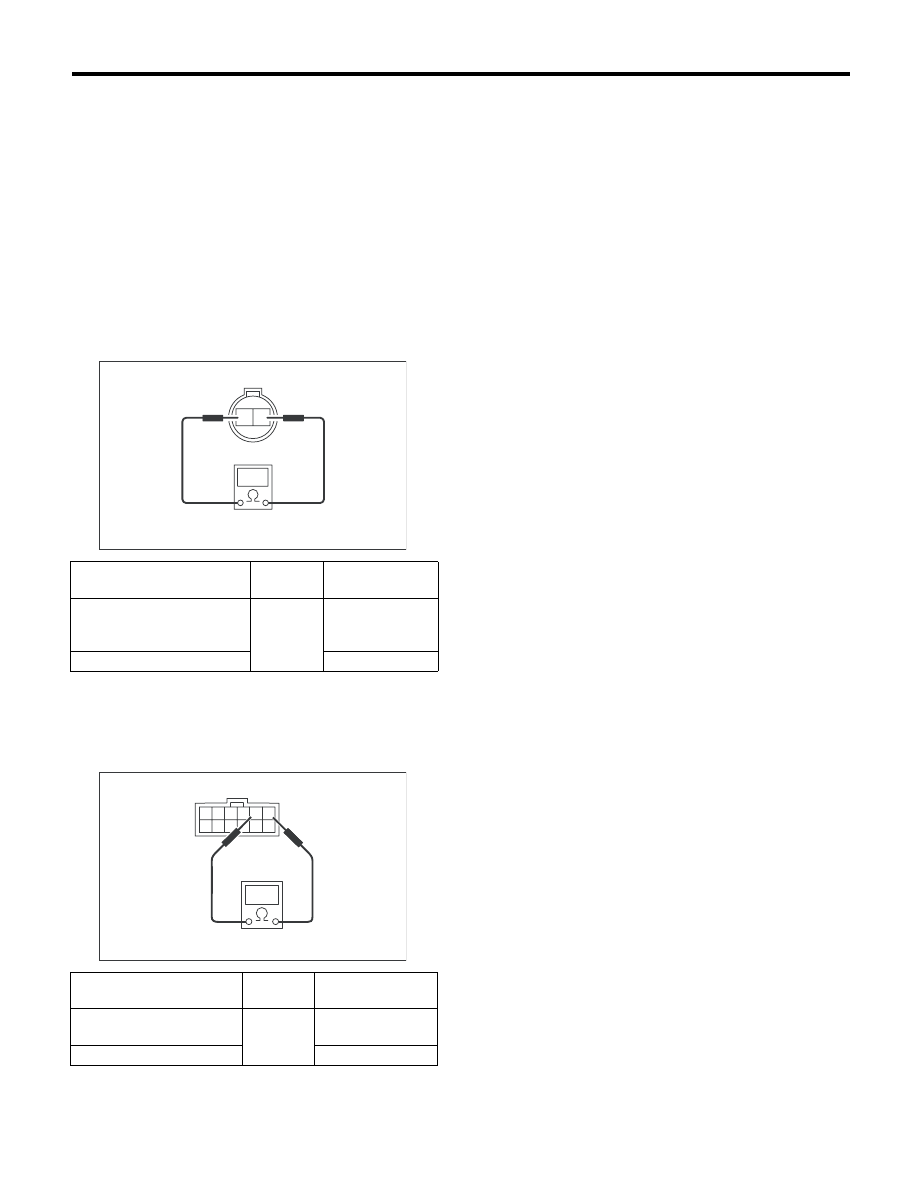

B: ПРОВЕРКА

1. ВЫКЛЮЧАТЕЛЬ ФОНАРЕЙ ЗАДНЕГО
ХОДА (МОДЕЛЬ MT)

Измерьте сопротивление между клеммами вы-
ключателя фонарей заднего хода.

2. ВЫКЛЮЧАТЕЛЬ БЛОКИРАТОРА
(МОДЕЛЬ AT)

Измерьте сопротивление между клеммами вы-
ключателя блокиратора.

Положение выключателя

Номер

клеммы

Нормативное

значение

Когда рычаг селектора пе-

реведен в положение зад-

него хода.

1 и 2

Менее 1 Ома

Другие положения

1 MОм или более

Положение выключателя

Номер

клеммы

Нормативное

значение

Когда рычаг селектора на-

ходится в диапазоне “R”

1 и 2

Менее 1 Ома

Другие положения

1 MОм или более

LI-00263

2

1

LI-00005

9

4 3 2 1

5

6

7

8

10

11

12

LI-7

Система стоп-сигналов

СИСТЕМА ОСВЕЩЕНИЯ

6. Система стоп-сигналов

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. СТОП-СИГНАЛ

<См. WI-223, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема фонарей стоп-сигналов.>

B: ПРОВЕРКА

1. ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ

Измерьте сопротивление между клеммами вы-
ключателя стоп-сигналов.

Положение

выключателя

Номер клеммы

Нормативное

значение

При нажатой пе-

дали тормоза

1 и 2

Менее 1 Ома

При отпущенной

педали тормоза

1 MОм или более

3

4

1

2

LI-00840
