AB(diag)-106

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ ДАТ-
ЧИКОМ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ И
ДАТЧИКОМ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗО-
ПАСНОСТИ).
1) Отсоедините разъем (2V) диагностического жгу-
та проводов V от разъема (AB28) датчика правой
боковой подушки безопасности.
2) Подсоедините разъем (AB28) датчика правой
боковой подушки безопасности к разъему (1AI)
диагностического жгута проводов AI.
3) Подсоедините разъем (2AI) диагностического
жгута проводов AI к разъему (1V) диагностического
жгута проводов V.
4) Отсоедините разъем (AB34) от датчика правой
боковой подушки безопасности и подсоедините
разъем (2V) диагностического жгута проводов V к
разъему (AB34).
5) Измерьте сопротивление между клеммами
разъема (3V) диагностического жгута проводов V.

Разъемы и клеммы

(3V) № 2 — (3V) № 6:
(3V) № 1 — (3V) № 7:

Составляет ли ве-
личина сопротив-
ления менее
10 Ом?

Переходите к шагу 5. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ ДАТ-
ЧИКОМ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ И
ДАТЧИКОМ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗО-
ПАСНОСТИ).
Измерьте сопротивление между разъемом (3V)
диагностического жгута проводов V и массой кузо-
ва, и сопротивление между разъемом (3V) диагнос-
тического жгута проводов V.

Разъемы и клеммы

(3V) № 2 — Масса кузова:
(3V) № 1 — Масса кузова:
(3V) № 2 — (3V) № 1:

Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?

Переходите к шагу 6. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли
на дисплее тот же
самый КДН?

Переходите к шагу 7. Переходите к шагу 8.

ЗАМЕНА ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ И ПРОВЕРКА БЛОКА УП-
РАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАС-
НОСТИ ПОСЛЕ ЗАМЕНЫ.
<См. AB-26, СНЯТИЕ, Датчик боковой подушки бе-
зопасности.>
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Система исправ-
на?

Переходите к шагу 8. Замените датчик пра-

вой подушки-шторки
безопасности. <См.
AB-27, СНЯТИЕ, Дат-
чик подушки-шторки
безопасности.>Если
неисправность сохра-
няется даже после за-
мены датчика, заме-
ните блок управле-
ния системой
подушек безопаснос-
ти. <См. AB-24, СНЯ-
ТИЕ, Блок управле-
ния системой поду-
шек безопасности.>

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-43,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите проведе-
ние диагностики.

Шаг

Проверка

Да

Нет

AB(diag)-107

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AL:КДН ЕD ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА

ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН ЕD обратитесь к сведениям по КДН ЕЕ. <См.
AB(diag)-108, КДН ЕЕ ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

AB(diag)-108

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AM:КДН ЕЕ ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА

ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв или короткое замыкание в жгуте проводов шины датчика правой боковой подушки
безопасности.
• Неисправность датчика правой боковой подушки безопасности или датчика правой подуш-
ки-шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности и разъемы преднатяжителей
ремней безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

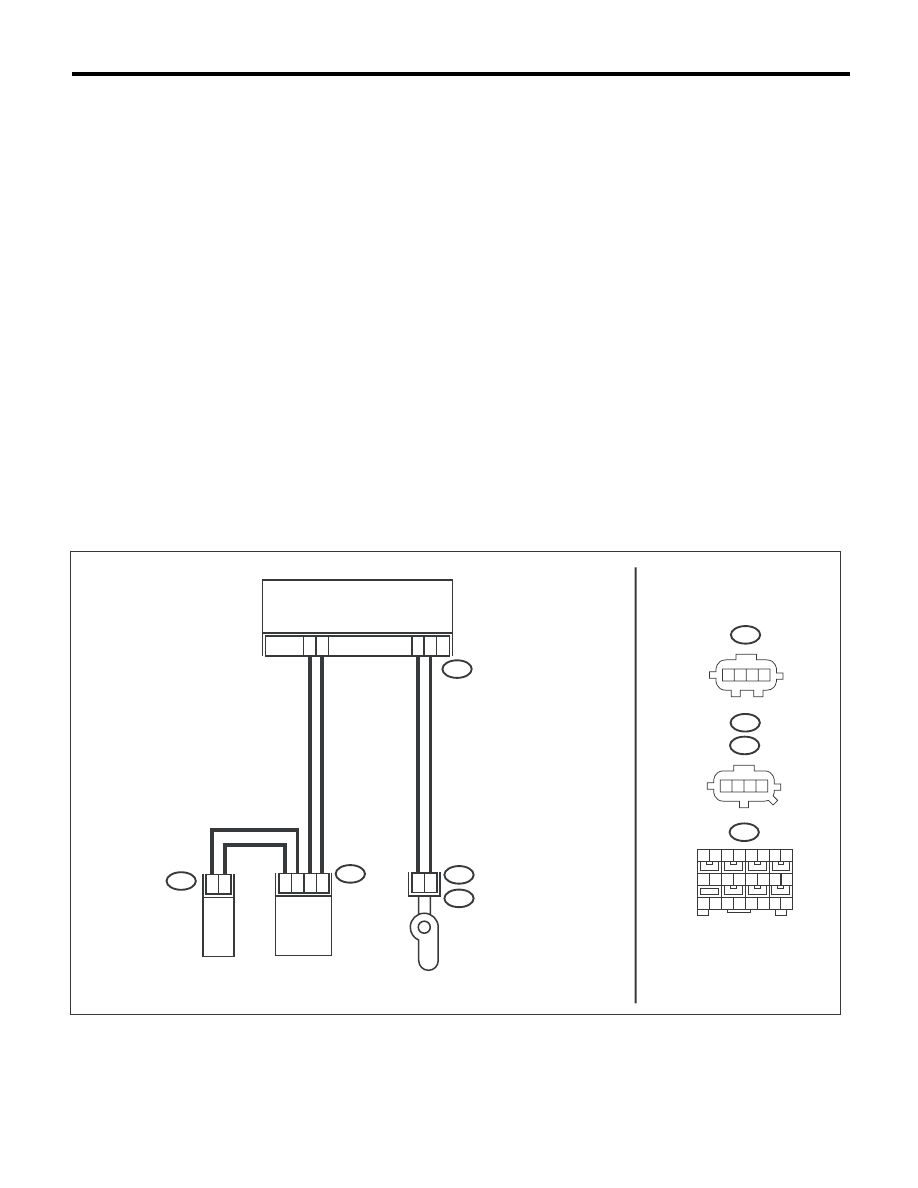

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB17

AB19

AB20

AB23

AB17

AB23

AB-01970

AB32

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

AB19

1 2 3 4

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

МОДУЛЬ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

5 6 7 8

AB(diag)-109

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах (AB18,
AB28, АВ34) между блоком управления системой по-
душек безопасности и датчиком подушки-шторки
безопасности (правым).

Выявлена ли не-
надежность кон-
такта?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к шагу 2.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(МЕЖДУ ДАТЧИКОМ ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ И ДАТЧИКОМ ПРАВОЙ ПО-
ДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Отсоедините разъем (AB33) от модуля правой по-
душки-шторки безопасности.
4) Отсоедините разъемы (AB25) и (AB24) от модуля
боковой подушки безопасности (правой).
5) Отсоедините разъем (AB30) от преднатяжителя
поясной лямки ремня безопасности (правого).
6) Отсоедините разъем (AB28) от датчика правой
боковой подушки безопасности.
7) Подсоедините разъем (AB28) датчика правой бо-
ковой подушки безопасности к разъему (1AI) диа-
гностического жгута проводов AI.
8) Подсоедините разъем (2AI) диагностического
жгута проводов AI к разъему (1V) диагностического
жгута проводов V.
9) Отсоедините разъем (AB34) от датчика правой
боковой подушки безопасности и подсоедините
разъем (2V) диагностического жгута проводов V к
разъему (AB34).
10) Измерьте сопротивление между клеммами разъ-
ема (3V) диагностического жгута проводов V.

Разъемы и клеммы

(3V) № 2 — (3V) № 6:
(3V) № 1 — (3V) № 7:

Составляет ли
величина сопро-
тивления менее
10 Ом?

Переходите к шагу 3. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(МЕЖДУ ДАТЧИКОМ БОКОВОЙ ПОДУШКИ БЕЗО-
ПАСНОСТИ И ДАТЧИКОМ ПРАВОЙ ПОДУШКИ-
ШТОРКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (3V) диа-
гностического жгута проводов V и массой кузова, и
сопротивление между разъемом (3V) диагностичес-
кого жгута проводов V.

Разъемы и клеммы

(3V) № 2 — Масса кузова:
(3V) № 1 — Масса кузова:
(3V) № 2 — (3V) № 1:

Составляет ли
величина сопро-
тивления 1 МОм
или более?

Переходите к шагу 4. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.
