AB(diag)-26

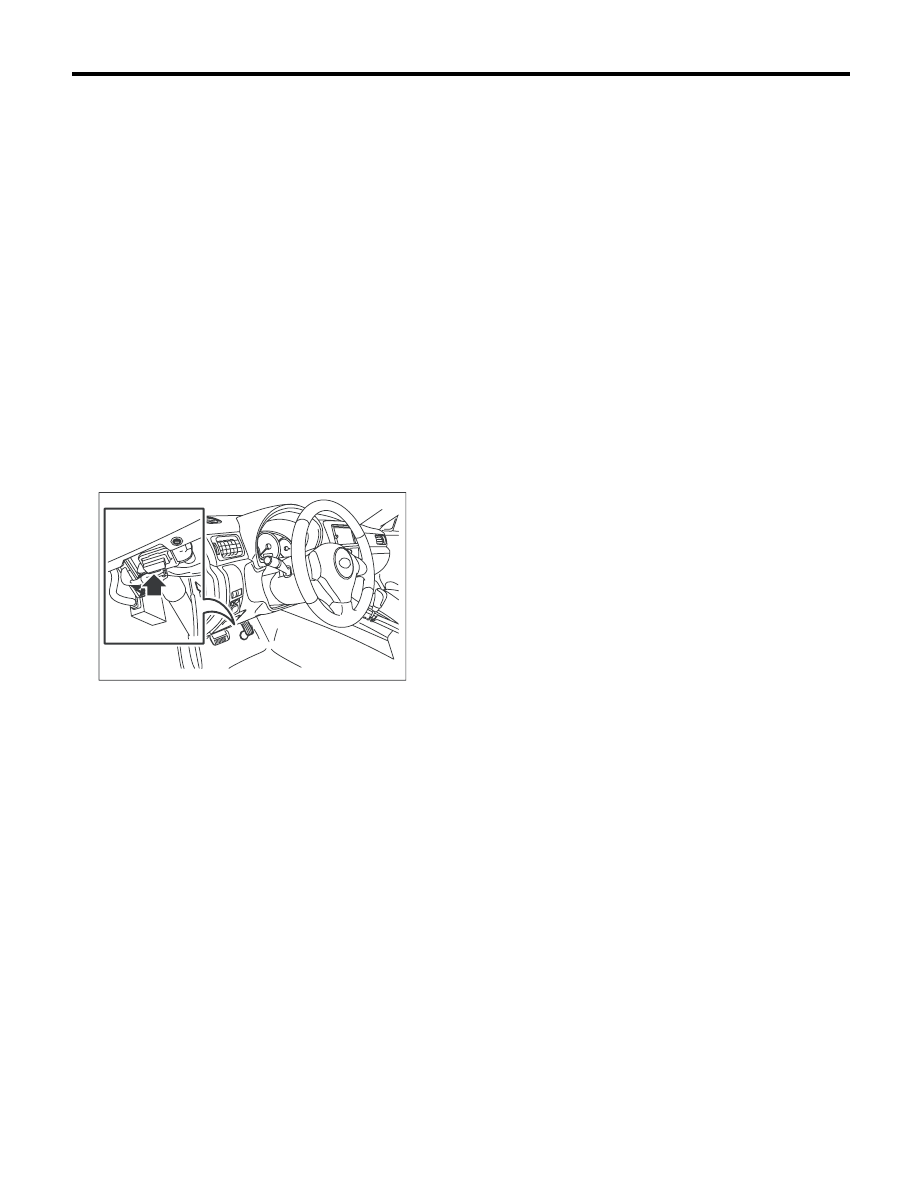

Разъем модуля подушки безопасности
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)
2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.
ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться, что разъем зафиксиро-
ван.
5. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА, ДАТЧИК БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ, ДАТЧИК
ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ
И ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК
ОПРЕДЕЛЕНИЯ УРОВНЯ
БЕЗОПАСНОСТИ

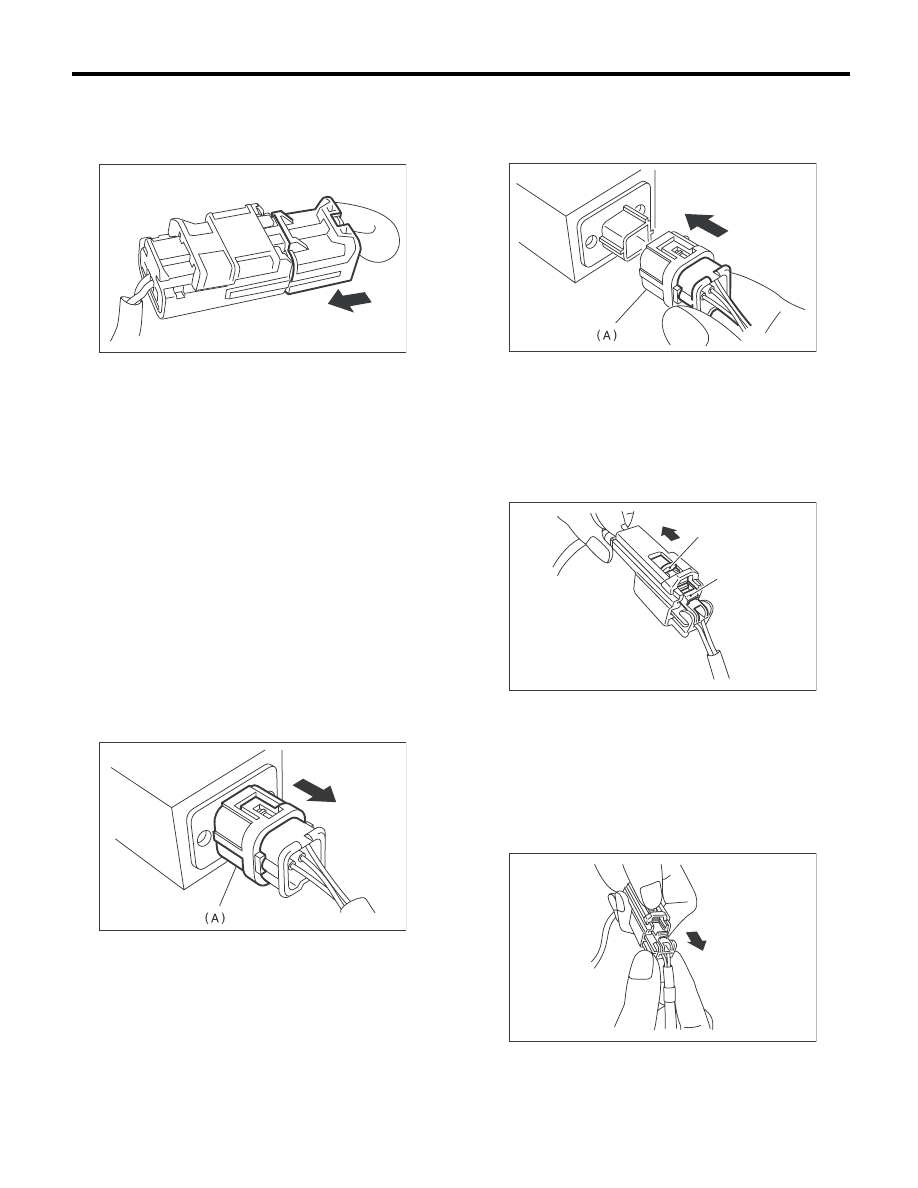

1) Как отсоединить:
Удерживая наружную часть (A), отведите ее в
направлении стрелки.
ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.
ОСТОРОЖНО:
• Не дотрагивайтесь до наружной части (А),
иначе она сместится назад.
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться, что разъем зафикси-
рован.
6. ПОДУШКА БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА
1) Как отсоединить:
(1) Нажмите на фиксирующий рычаг (A).
(2) Прижав фиксирующий рычаг (А) внутрь,
переместите скользящий фиксатор (B) в на-
правлении стрелки.
(3) Удерживая скользящий фиксатор в от-
веденном положении, отпустите фиксирую-
щий рычаг (для возврата в исходное поло-
жение) и отсоедините разъем.
ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
AB-01829
AB-00024
AB-00025
AB-00017
(A)
(B)
AB-00018
