AC(diag)-14

Диагностика неисправностей системы кондиционера

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

6. Диагностика неисправностей системы кондиционера

A: КОНДИЦИОНЕР ИЛИ СИСТЕМЫ САМОДИАГНОСТИКИ НЕ РАБОТАЮТ

ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• На дисплее не отображается заданная температура, светодиоды переключателей неисправны, а
сами переключатели не работают.
• Не работает система самодиагностики.

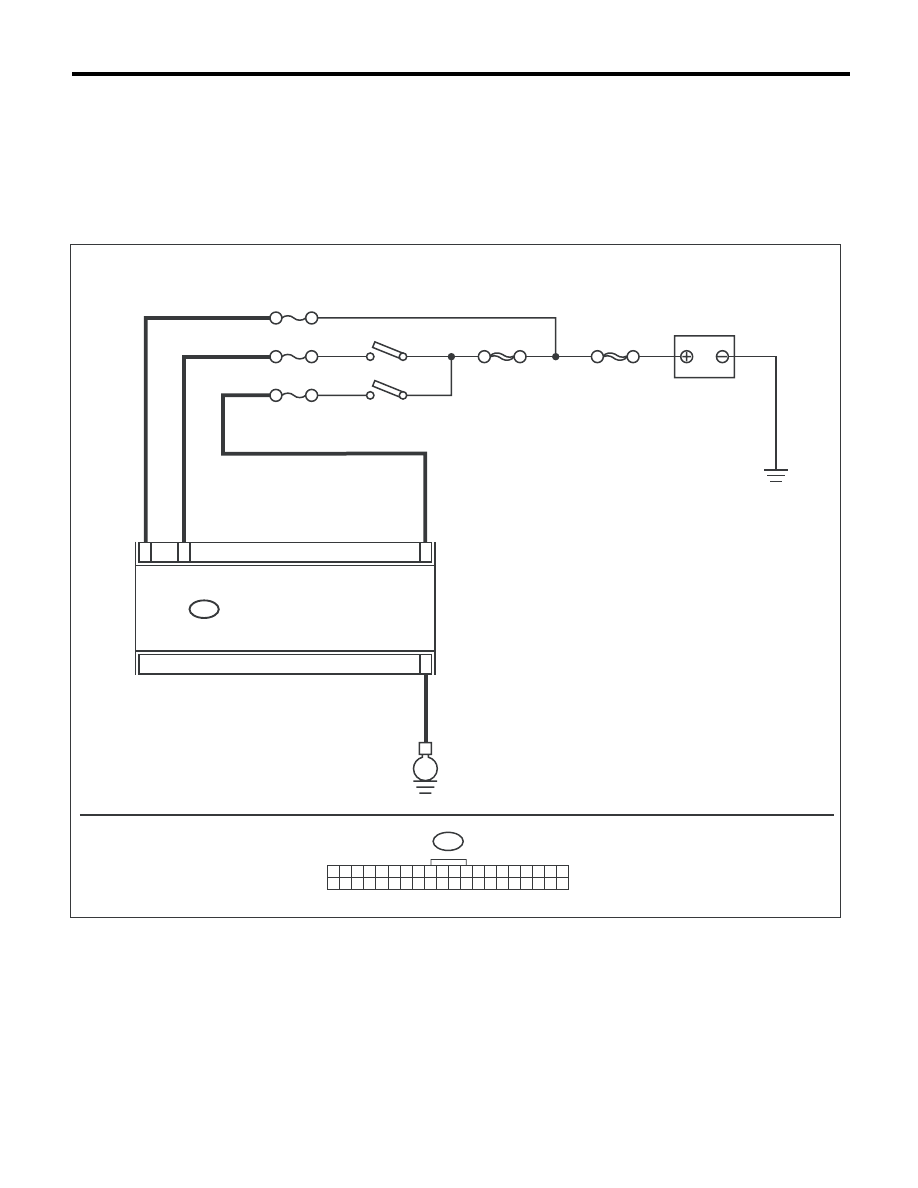

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

M/B No. 7

F/B No. 22

F/B No. 31

ГЛАВНЫЙ SBF

SBF-6

ACC

i88

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

AC-01693

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА

AC(diag)-15

Диагностика неисправностей системы кондиционера

Шаг

Проверка

Да

Нет

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите предохранитель №7 с блока главных
предохранителей.
3) Проверьте состояние предохранителя.

Предохранитель перегорел? Замените пре-

дохранитель.

Переходите к ша-
гу 2.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите предохранители № 22 и № 31 блока
реле и предохранителей.
3) Проверьте состояние предохранителя.

Предохранитель перегорел? Замените пре-

дохранитель.

Переходите к ша-
гу 3.

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ БЛОКА
УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ.
1) Снимите панель управления кондиционером
2) Отсоедините разъем жгута проводов панели
управления кондиционером.
3) Переведите выключатель зажигания в поло-
жение ACC, измерьте напряжение между разъ-
емом жгута проводов панели управления конди-
ционером и массой кузова.

Разъемы и клеммы

(i88) № 15 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 В или более?

Переходите к ша-
гу 4.

Проверьте жгут
проводов между
панелью управ-
ления кондицио-
нером и предох-
ранителем на
предмет разры-
ва цепи или ко-
роткого замыка-
ния.

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ БЛОКА
УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ.
Переведя выключатель зажигания в положение
ON, измерьте напряжение между клеммой разъ-
ема жгута проводов панели управления кондици-
онером и массой кузова

Разъемы и клеммы

(i88) № 32 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 В или более?

Переходите к ша-
гу 5.

ПРОВЕРКА ЦЕПИ МАССЫ ПАНЕЛИ УПРАВЛЕ-
НИЯ КОНДИЦИОНЕРОМ.
Измерьте сопротивление жгута проводов между
панелью управления кондиционером и массой ку-
зова после перевода выключателя зажигания в
положение OFF.

Разъемы и клеммы

(i88) № 34 — Масса кузова:

Составляет ли величина со-
противления менее 10 Ом?

Переходите к ша-
гу 6.

Устраните неис-
правность в жгу-
те проводов це-
пи массы.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.
Проверьте надежность контактов в разъеме бло-
ка управления автоматическим кондиционером.

Выявлена ли ненадежность
контакта в разъеме?

Устраните неис-
правность в разъ-
емах.

Замените блок
управления авто-
матическим кон-
диционером.

AC(diag)-16

Диагностика неисправностей системы кондиционера

B: ВЕНТИЛЯТОР САЛОНА НЕ ВРАЩАЕТСЯ

ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Электродвигатель вентилятора салона не вращается.
• Электродвигатель вентилятора салона не меняет скорости.

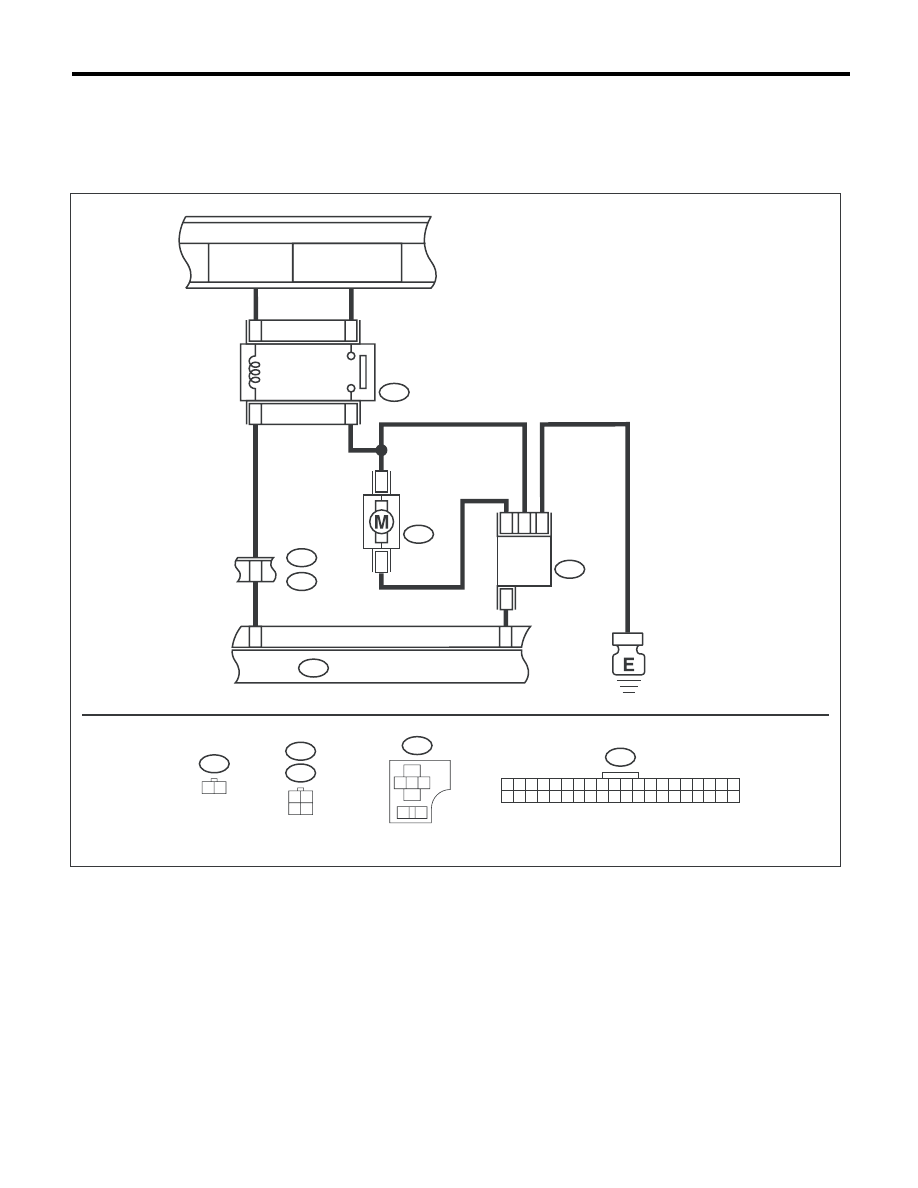

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

i88

FB-46

ПРЕДОХРАНИТЕЛЬ

F/B № 22

(IG)

i88

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

FB-8

ПРЕДОХРАНИТЕЛЬ F/B № 27 (B)
ПРЕДОХРАНИТЕЛЬ F/B № 28 (B)

B386

B38

B87

B57

B87

B386

1 2

B249

B57

1 2
3 4

2 3 4

AC-01694

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

РЕЛЕ
ЭЛЕКТРОДВИГАТЕЛЯ
ВЕНТИЛЯТОРА САЛОНА

ЭЛЕКТРО-
ДВИГАТЕЛЬ
ВЕНТИЛЯТОРА
САЛОНА

МОЩНЫЙ
ТРАНЗИСТОР

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА

AC(diag)-17

Диагностика неисправностей системы кондиционера

Шаг

Проверка

Да

Нет

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Снимите предохранители № 22, 27 и 28 с блока
реле и предохранителей.
2) Проверьте состояние предохранителя.

Перегорел ли какой-либо из
этих предохранителей?

Замените пре-
дохранитель.

Переходите к ша-
гу 2.

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ РЕЛЕ
ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА САЛОНА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите реле электродвигателя вентилятора
салона.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Переведите переключатель скоростных режи-
мов вентилятора салона в положение ON.
5) Измерьте напряжение между клеммами при
помощи тестера.

Разъемы и клеммы

(B386) № 2 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 В или более?

Переходите к ша-
гу 3.

Устраните раз-
рыв в цепи пита-
ния электродви-
гателя вентиля-
тора салона.

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ РЕЛЕ
ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА САЛОНА.
Измерьте сопротивление между клеммами при по-
мощи тестера.

Разъемы и клеммы

(B386) № 2 (+) — (B386) № 4 (–):

Составляет ли величина на-
пряжения 10 В или более?

Переходите к ша-
гу 4.

Замените реле
электродвигате-
ля вентилятора
салона.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите панель управления кондиционером
3) При помощи тестера измерьте сопротивление
между панелью управления и реле.

Разъемы и клеммы

(B386) № 4 — (i88) № 9:

Составляет ли величина со-
противления менее 10 Ом?

Переходите к ша-
гу 6.

Переходите к ша-
гу 5.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.
Проверьте надежность контактов в разъеме бло-
ка управления кондиционером.

Выявлена ли ненадежность
контакта в разъеме?

Устраните неис-
правность разъ-
ема или замените
жгут проводов.

Замените блок
управления авто-
матическим кон-
диционером.

ПРОВЕРКА РЕЛЕ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИ-
ЛЯТОРА САЛОНА.
1) Подсоедините клемму № 2 реле электродвига-
теля вентилятора салона к положительной клем-
ме аккумуляторной батареи, а клемму № 4 к отри-
цательной клемме аккумуляторной батареи.
2) Измерьте сопротивление между клеммами при
помощи тестера.

Разъемы и клеммы

(Реле) № 1 — № 5:

Составляет ли величина со-
противления менее 10 Ом?

Переходите к ша-
гу 7.

Замените реле
электродвигате-
ля вентилятора
салона.

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ЭЛЕКТ-
РОДВИГАТЕЛЯ ВЕНТИЛЯТОРА САЛОНА.
1) Установите реле электродвигателя вентилято-
ра салона и панель управления.
2) Переведите выключатель зажигания в поло-
жение ON.
3) Переведите переключатель скоростных режи-
мов вентилятора салона в положение ON.
4) При помощи тестера измерьте напряжение
между электродвигателем вентилятора салона и
массой кузова.

Разъемы и клеммы

(B87) № 2 — Масса кузова:

Составляет ли величина на-
пряжения 10 В или более?

Переходите к ша-
гу 8.

Отремонтируйте
или замените
жгут проводов
между реле и
электродвигате-
лем вентилятора.
