AC-20

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

• В рамках мер по предотвращению глобально-
го потепления не допускайте выпуск хладаген-
та HFC-134a в атмосферу. Осуществляйте вы-
пуск и подготовку хладагента к повторному ис-
пользованию при помощи системы регенерации
хладагента.

5. СОЕДИНЕНИЯ
С УПЛОТНИТЕЛЬНЫМИ КОЛЬЦАМИ

• Всегда используйте новое уплотнительное
кольцо.
• Чтобы не допустить попадания на уплотни-
тельные кольца различного рода волокон, что
может вызвать утечку хладагента, проводите
работы по установке уплотнительных колец
без перчаток и без использования ветоши.
• Во избежание прилипания уплотнительных
колец нанесите на них перед установкой комп-
рессорное масло.
• Для затяжки фитингов с уплотнительными
кольцами используйте динамометрический
ключ. Чрезмерная затяжка приведет к пов-
реждению уплотнительного кольца и деформа-
ции торца трубки.

• В том случае, если работа была прервана до
окончательного соединения труб, закройте
трубы, детали и фитинги при помощи заглушек
или клейкой ленты, чтобы не допустить попа-
дания посторонних предметов.

• Проведите визуальный осмотр поверхностей
и посадочных поверхностей уплотнительных
колец, резьб и точек соединения. В случае об-
наружения повреждений, замените соответс-
твующие детали.
• Устанавливайте уплотнительные кольца
строго в канавки трубок.

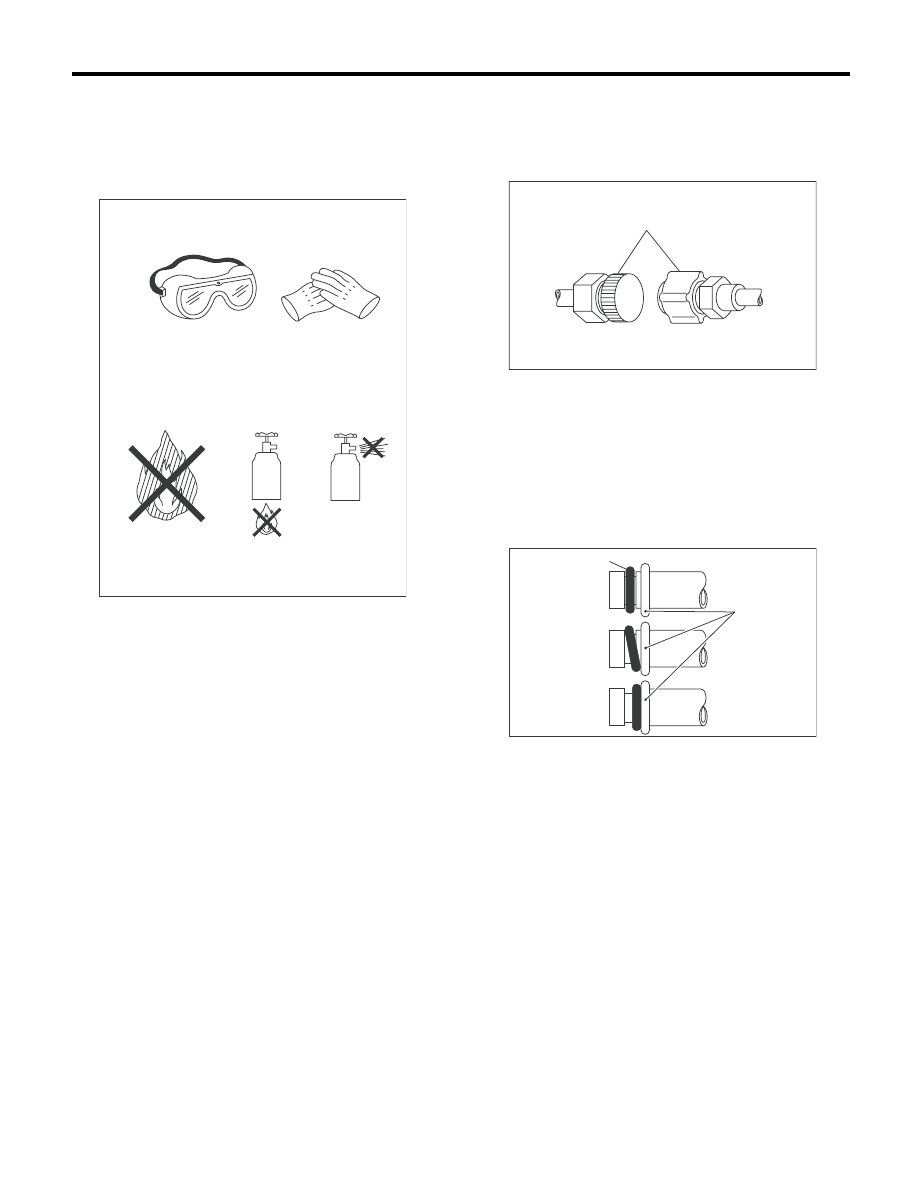

(A) Очки

(B) Перчатки

(C) Избегать открытого огня

(D) Не допускать прямого нагрева емкости

(E) Не выпускать в атмосферу

(F) Отпустить вентиль

(A)

(B)

(C)

(D)

(E)

(F)

AC-00007

(A) Герметик

(A) Уплотнительное кольцо

(B) Правильно

(C) Неправильно

(D) Канавка

AC-00008

(A)

AC-00009

(D)

(B)

(C)

(C)

(A)

AC-21

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

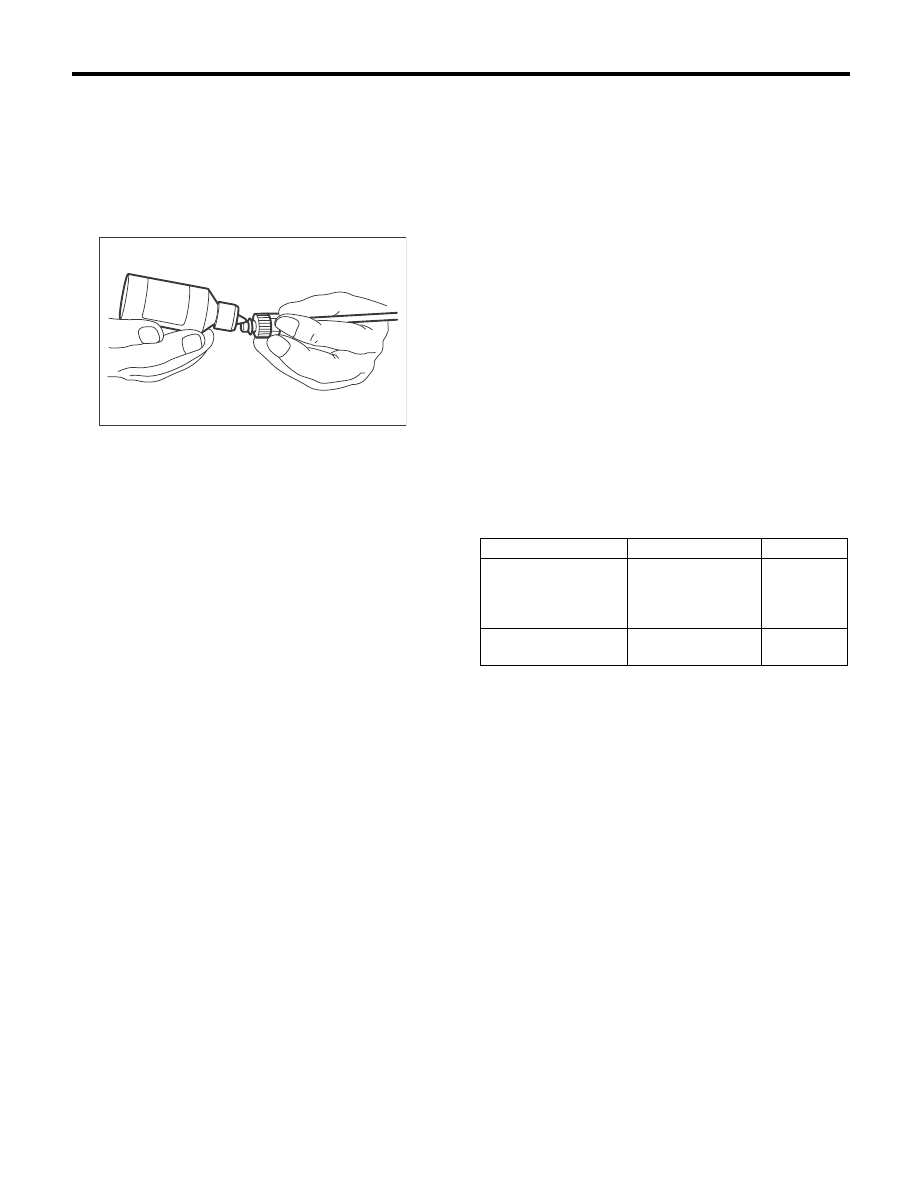

• Для смазки уплотнительных колец исполь-
зуйте компрессорное масло, указанное в руко-
водстве по техническому обслуживанию.
Перед установкой нанесите компрессорное
масло на верхние и боковые части уплотни-
тельных колец.
Нанесите компрессорное масло на канавки
трубки.

• После затяжки соединения удалите излишки
компрессорного масла с мест соединений, а
также любое другое масло, которое могло по-
пасть на кузов и другие узлы автомобиля, при
помощи куска чистой ткани.
• Если после затяжки соединений имеются по-
дозрения на утечку, не затягивайте соедине-
ния еще сильнее, а разъедините их, снимите
уплотнительные кольца и проверьте их состоя-
ние, а также состояние резьб и соединяемых
поверхностей.

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

ОСТОРОЖНО:
При выполнении работ на автомобилях,
оборудованных кондиционерами системы
HFC-134a, используйте запчасти и инстру-
менты, специально предназначенные для
этой системы. Не используйте запчасти и
инструменты, предназначенные для работы
на системах CFC-12. Смешивание хладаген-
тов или компрессорных масел систем HFC-
134a и CFC-12 может привести к поврежде-
нию компрессора в результате недостаточ-
ного смазывания.
Чтобы предотвратить ошибочное использо-
вание запчастей или рабочих жидкостей,
предназначенных для системы с хладаген-
том CFC-12, на системах с хладагентом HFC-
134a и, наоборот, для каждой системы пре-
дусмотрены специальные инструменты, ра-
бочие клапаны и резьбовые крепежные де-
тали, не подходящие к другой системе. Де-
текторы утечек газа, предназначенные для
систем с хладагентами HFC-134a и CFC-12,
не являются взаимозаменяемыми.

AC-00010

 HFC-134a

CFC-12

Тип используемых

инструментов и резь-

бовых крепежных

деталей

Размеры

в миллиметрах

Размеры

в дюймах

Тип клапана

Тип быстроразъ-

емного соединения

Ввинчивае-

мого типа

AC-22

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

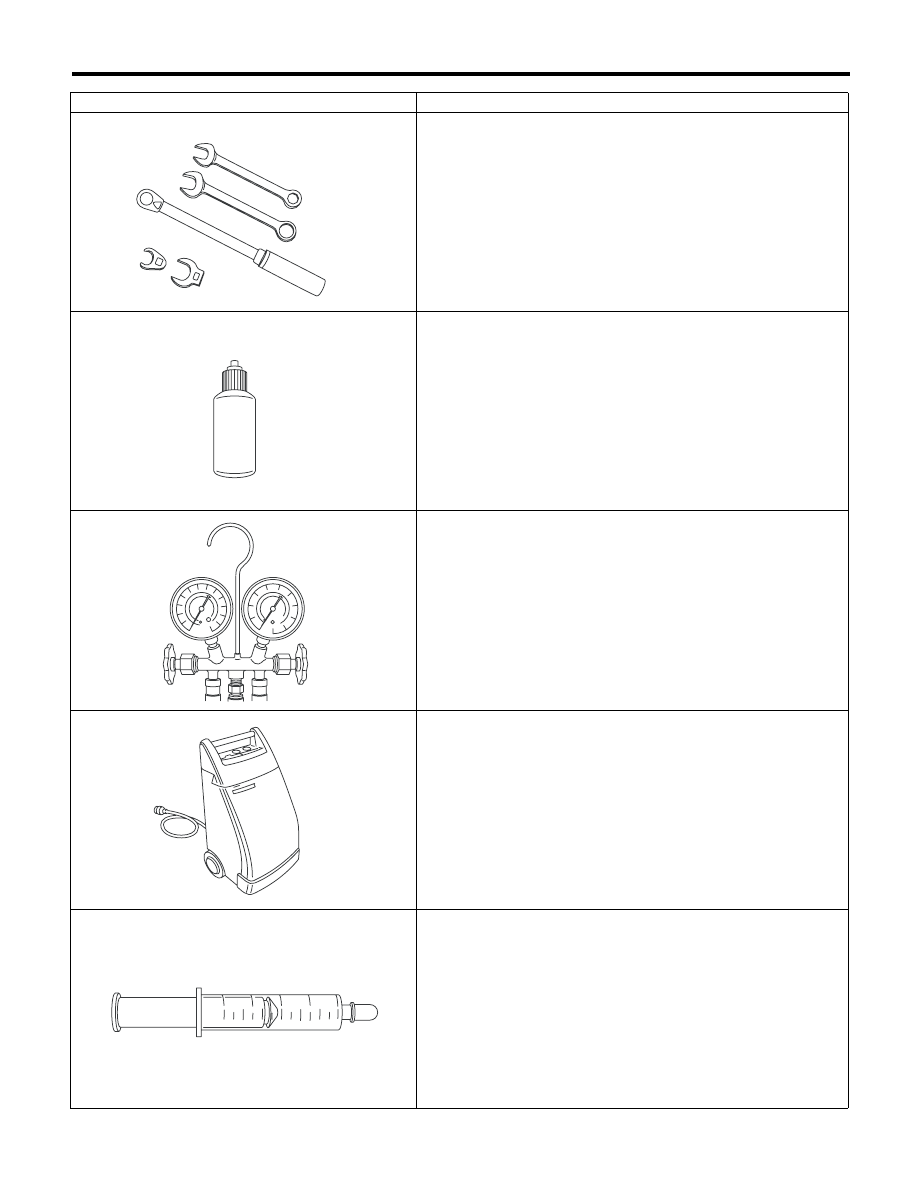

ВНЕШНИЙ ВИД

Инструменты и оборудование

Гаечный ключ

Для обслуживания любой системы кондиционирования воздуха
потребуются различные ГАЕЧНЫЕ КЛЮЧИ. В частности, потре-
буется динамометрический ключ с регулировкой момента затяж-
ки от 7 до 40 Нм (от 0,7 до 4,1 кгс-м, от 5 до 30 фунт-сила-фут), а
также различные воротковые ключи. Для удерживания трубок и
фитингов шлангов потребуются также накидные гаечные ключи и
ключи с открытым зевом.

Специальная емкость для нанесения компрессорного масла

Для нанесения компрессорного масла на различные узлы и дета-
ли рекомендуется использовать СПЕЦИАЛЬНУЮ ЕМКОСТЬ не-
большого размера. Ее можно приобрести в магазинах промыш-
ленного оборудования или в аптеке.

Комплект манометра коллектора

КОМПЛЕКТ МАНОМЕТРА КОЛЛЕКТОРА (со шлангами) можно
приобрести у поставщика хладагента или у поставщика автомо-
бильного оборудования.

Система регенерации хладагента

СИСТЕМА РЕГЕНЕРАЦИИ ХЛАДАГЕНТА используется для реге-
нерации и подготовки к повторному использованию хладагента
системы кондиционирования после удаления из него загрязнений
и влаги.

Шприц

Для доливки в систему масла потребуется пластиковый ШПРИЦ с
делениями. Шприц можно приобрести в аптеке.

AC-00213

AC-00012

AC-00013

AC-00014

AC-00015

AC-23

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

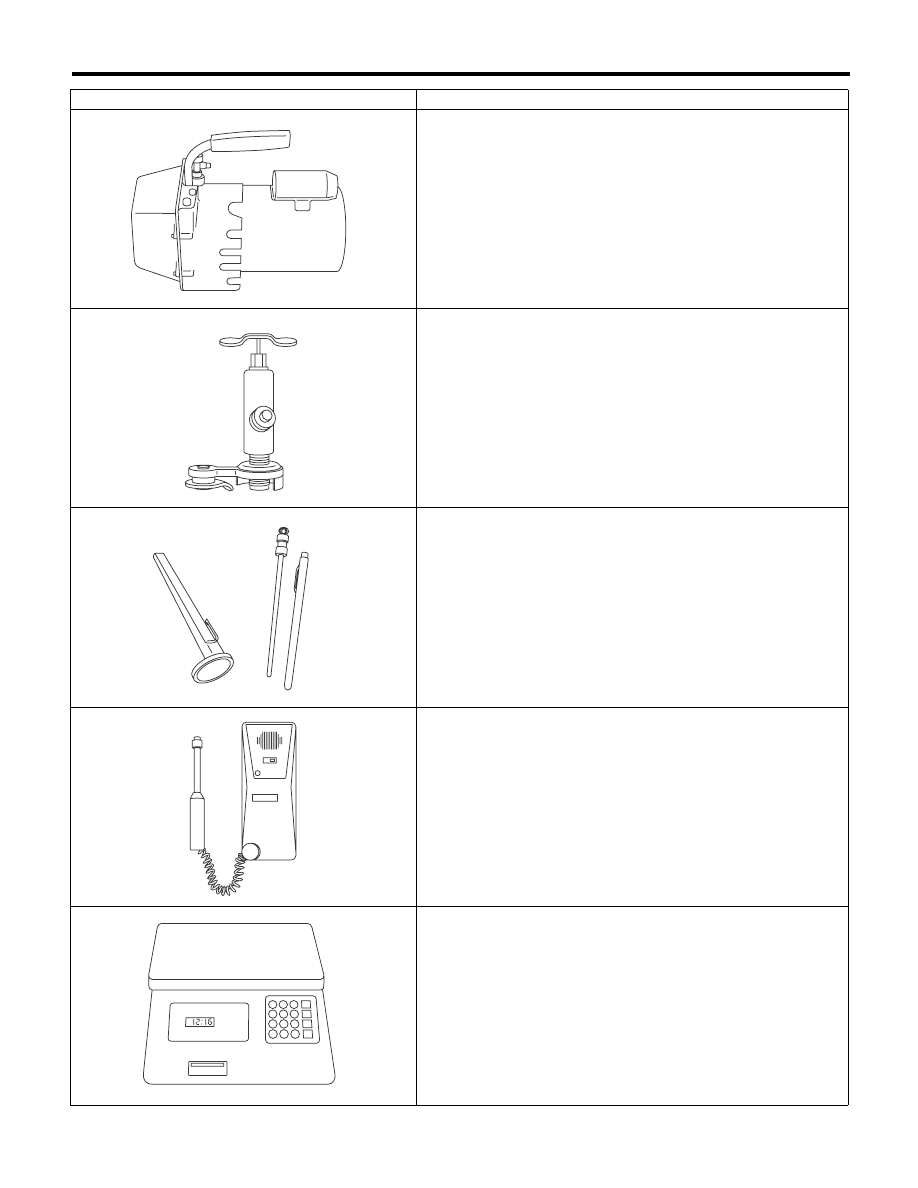

Вакуумный насос

Для поддержания системы в хорошем состоянии необходим
ВАКУУМНЫЙ НАСОС, который можно приобрести у поставщика
хладагента или автомобильного оборудования.

Емкость с вентилем

 ЕМКОСТЬ С ВЕНТИЛЕМ на 397 г (14 унций) можно приобрести у
поставщика автомобильного оборудования.

Термометр

Карманный ТЕРМОМЕТР можно приобрести в магазинах промыш-
ленного оборудования или у поставщика хладагента.

Электронный детектор утечек

 ЭЛЕКТРОННЫЙ ДЕТЕКТОР УТЕЧЕК можно приобрести в специ-
ализированном магазине инструментов или у поставщика обору-
дования кондиционирования воздуха.

Весы

ВЕСЫ (электронные или бытовые) с цифровым дисплеем будут
необходимы при использовании контейнера с хладагентом на
13,6 кг (30 фунтов).

ВНЕШНИЙ ВИД

Инструменты и оборудование

AC-00016

AC-00017

AC-00018

AC-00019

AC-00020
