Датчик угла поворота рулевого колеса
СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)
6. Датчик угла поворота
рулевого колеса
A: ЗАМЕНА
ОСТОРОЖНО:
• Не снимайте датчик угла поворота руле-
вого колеса кроме случаев его замены.
• При замене датчика три раза или более,
замените узел комбинированного переклю-
чателя, чтобы защитить резьбу.
1) Установите рулевое колесо в положение
прямолинейного движения.
2) Отсоедините провод массы от аккумулятора.
3) Снимите модуль подушки безопасности.
<См. AB-18, СНЯТИЕ, Модуль подушки безо-
пасности водителя.>
ВНИМАНИЕ:
При осуществлении обслуживания и ремон-
та модуля подушек безопасности всегда
следуйте инструкциям, приведенным в раз-
деле “Система подушек безопасности”.
<См. AB-5, ОСТОРОЖНО, Общие сведения.>
4) Снимите рулевое колесо. <См. PS-17, СНЯ-
ТИЕ, Рулевое колесо.>
5) Отверните винты и снимите нижний кожух
рулевой колонки.
6) Открутите два винта, крепящие верхнюю
крышку рулевой колонки.
7) Рассоедините поворотный разъем рулевой
колонки и датчик угла поворота рулевого ко-
леса.

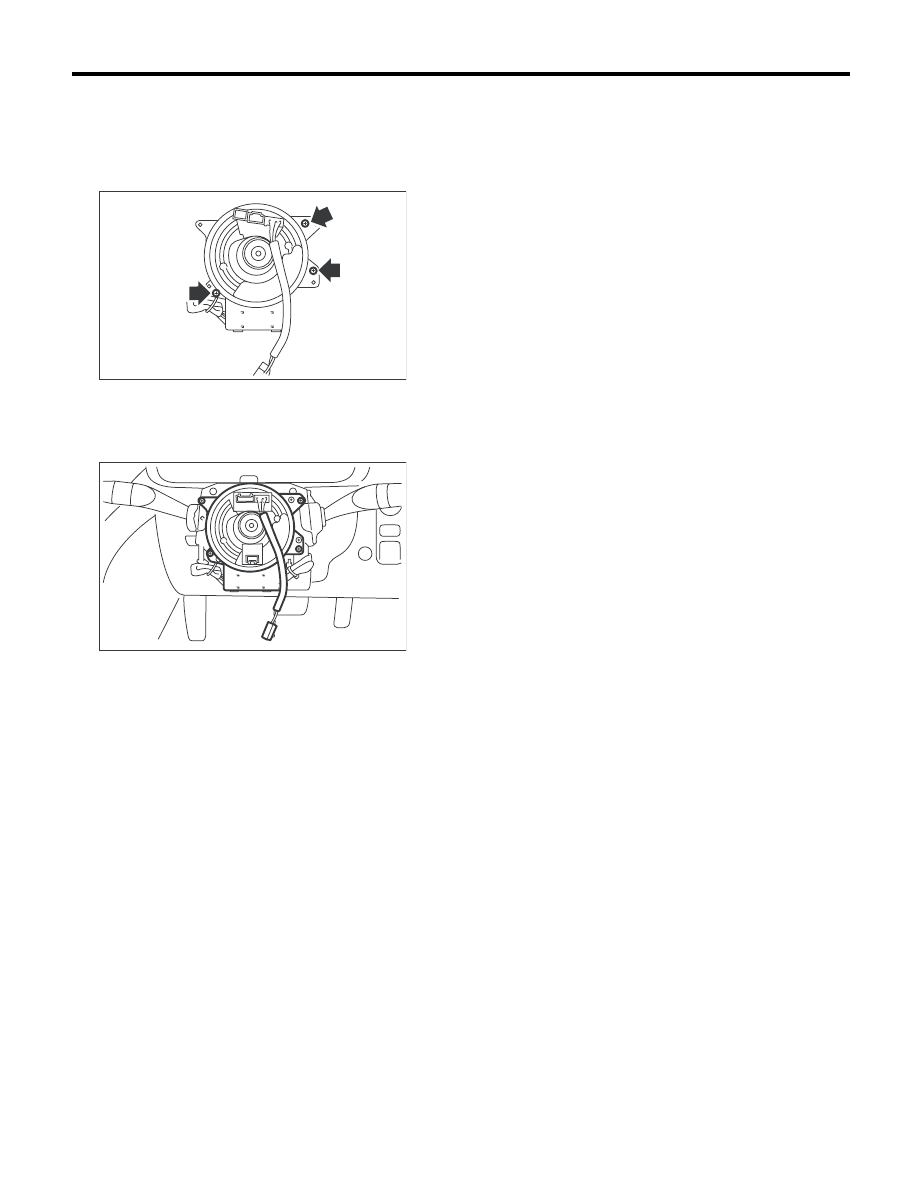

8) Снимите винты, крепящие поворотный разъ-
ем рулевой колонки к рулевой колонке.
9) Снимите виниловую ленту, крепящую жгут
проводов, затем снимите датчик угла поворота
рулевого колеса с поворотного разъема.
10) Поверните выступы нового датчика угла
поворота рулевого колеса, так чтобы в смотро-
вом отверстии была видна метка совмещения.
ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не допус-
тить попадания в смотровое отверстие ино-
родных предметов.
11) Отрегулируйте центральное положение по-
воротного разъема рулевой колонки. <См. AB,-
29, УСТАНОВКА, Поворотный разъем рулевой
колонки.>
12) Нанесите смазку, предназначенную для но-
вой детали, в четырех местах на выступе дат-
чика угла поворота рулевого колеса.
AB-01827

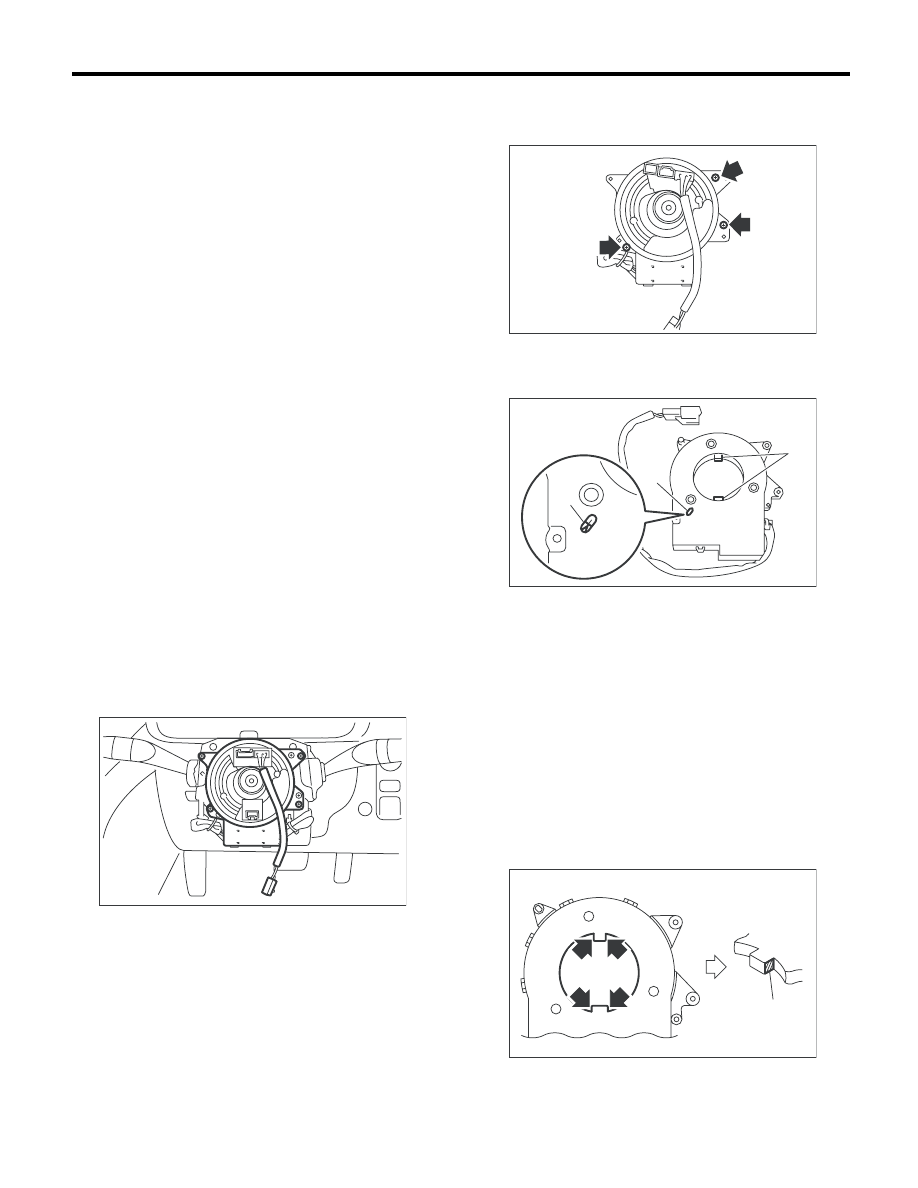

(1) Выступающая часть
(2) Смотровое отверстие
(3) Метка совмещения
(1) Место нанесения смазки
VDC00208
VDC00209
(1)
(2)
(3)
ABS00435
(1)
