Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 527

ABS(diag)-70

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

ПРОВЕРКА ЖГУТА ПРОВОДОВ ВЫХОДНОЙ
ЦЕПИ ДАТЧИКА УСКОРЕНИЯ НА НАЛИЧИЕ
КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ.
1) Отсоедините разъем от датчика ускорения.
2) Измерьте сопротивление между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 21 — Масса кузова:

Составляет ли величина со-
противления 1 МОм или бо-
лее?

Переходите к шагу
8.

Устраните неис-
правность в жгу-
те проводов меж-
ду датчиком ус-
корения и
ABSCM&H/U.

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
1) Подсоедините разъем к датчику ускорения.
2) Подсоедините разъем к ABSCM&H/U.
3) Переведите выключатель зажигания в по-
ложение ON.
4) Измерьте напряжение между клеммами
разъема датчика ускорения.

Разъемы и клеммы

(B292) № 2 (+) — (B301) № 3 (–):

Составляет ли величина на-
пряжения 2,1 — 2,5 В, когда
датчик ускорения находит-
ся в горизонтальном поло-
жении?

Переходите к шагу
9.

Замените датчик
ускорения. <См.
ABS-19, Датчик
ускорения.>

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
Измерьте напряжение между клеммами разъ-
ема датчика ускорения.

Разъемы и клеммы

(B292) № 2 (+) — (B301) № 3 (–):

Составляет ли величина на-
пряжения 3,6 — 4,1 В, когда
датчик ускорения накло-
нен вперед на 90°?

Переходите к шагу
10.

Замените датчик
ускорения. <См.
ABS-19, Датчик
ускорения.>

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
Измерьте напряжение между клеммами разъ-
ема датчика ускорения.

Разъемы и клеммы

(B292) № 2 (+) — (B301) № 3 (–):

Составляет ли величина на-
пряжения 0,5 — 1,0 В, когда
датчик ускорения накло-
нен назад на 90°?

Переходите к шагу
11.

Замените датчик
ускорения. <См.
ABS-19, Датчик
ускорения.>

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.
Переведите выключатель зажигания в положе-
ние OFF.

Выявлена ли ненадеж-
ность контакта в разъемах
между ABSCM&H/U и дат-
чиком ускорения?

Устраните неис-
правность в разъ-
емах.

Переходите к ша-
гу 12.

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените только
ABSCM. <См. ABS-
9, ЗАМЕНА, Блок
управления систе-
мы ABS и гидрав-
лический блок уп-
равления
(ABSCM&H/U).>

Переходите к ша-
гу 13.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН,
используя “Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН)”. <См.
ABS(diag)-31, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Временная поте-
ря контакта.

Шаг

Проверка

Да

Нет

ABS(diag)-71

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Y: КДН C0119 НЕНОРМАТИВНАЯ ВЕЛИЧИНА ВЫХОДНОГО НАПРЯЖЕНИЯ

ДАТЧИКА УСКОРЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность датчика ускорения
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Не работает система ABS.

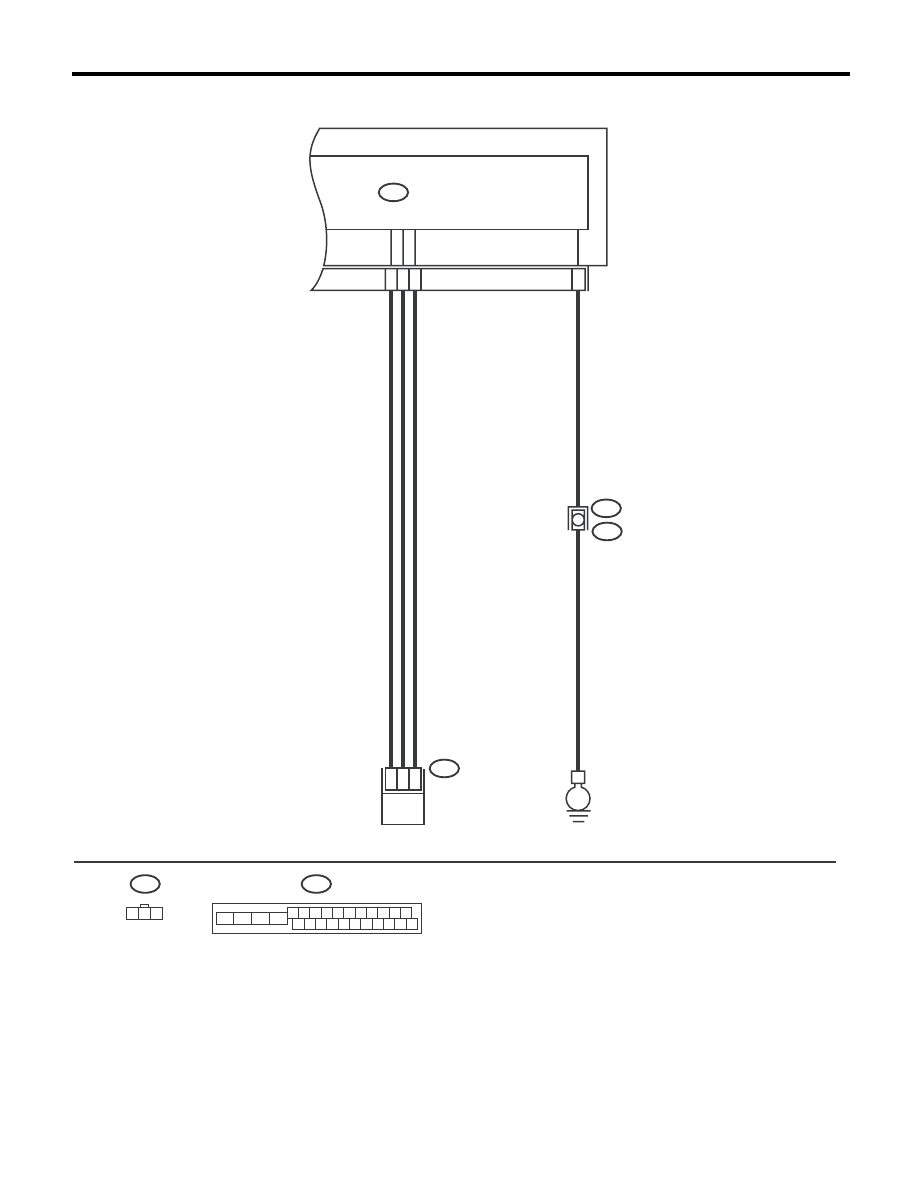

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

ABS00808

ABSCM & H/U

B301

B292

ДАТЧИК УСКОРЕНИЯ

СИСТЕМЫ ABS

B292

1 2 3

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

ABS(diag)-72

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

• Модель с правосторонним управлением

ABSCM & H/U

B301

B292

1 2 3

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

B247

B248

ABS01028

ДАТЧИК УСКОРЕНИЯ

СИСТЕМЫ ABS

ABS(diag)-73

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОЛЕСА НА ЛЕГКОСТЬ ВРАЩЕ-
НИЯ.

Не вращались ли колеса без
нагрузки при поднятии авто-
мобиля или во время вожде-
ния по ухабистой дороге?

Система ABS в
норме. Очистите
память.

Переходите к ша-
гу 2.

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА
УСКОРЕНИЯ С ПОМОЩЬЮ SUBARU SELECT
MONITOR.
1) Выберите пункт {Current Data Display & Save}
(Отображение и сохранение текущих данных) на
Subaru Select Monitor.
2) Считайте показания на дисплее Subaru Select
Monitor.

Составляет ли величина па-
раметра, отображаемого на
дисплее, –1,2 — 1,2 м/с, ког-
да датчик ускорения нахо-
дится в горизонтальном по-
ложении?

Переходите к ша-
гу 3.

Переходите к ша-
гу 8.

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА
УСКОРЕНИЯ С ПОМОЩЬЮ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите ящик консоли.
3) Снимите с автомобиля датчик ускорения. (Не
отсоединяйте разъем.)
4) Переведите выключатель зажигания в поло-
жение ON.
5) Выберите пункт {Current Data Display & Save}
(Отображение и сохранение текущих данных) на
Subaru Select Monitor.
6) Считайте показания на дисплее Subaru Select
Monitor.

Составляет ли величина сиг-
нала, отображаемая на дис-
плее, 8,1 — 11,2 м/с, когда
датчик ускорения наклонен
вперед на 90°?

Переходите к ша-
гу 4.

Замените датчик
ускорения. <См.
ABS-19, Датчик
ускорения.>

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА
УСКОРЕНИЯ С ПОМОЩЬЮ SUBARU SELECT
MONITOR.
Считайте показания на дисплее Subaru Select
Monitor.

Составляет ли величина сиг-
нала, отображаемая на дис-
плее, –8,1 — –11,2 м/с, когда
датчик ускорения наклонен
назад на 90°?

Переходите к ша-
гу 5.

Замените датчик
ускорения. <См.
ABS-19, Датчик
ускорения.>

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.
Переведите выключатель зажигания в положе-
ние OFF.

Выявлена ли ненадежность
контакта в разъемах между
ABSCM&H/U и датчиком ус-
корения?

Устраните неис-
правность в разъ-
емах.

Переходите к ша-
гу 6.

Отображается ли на дисплее
тот же самый КДН?

Замените только
ABSCM. <См.
ABS-9, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

Переходите к ша-
гу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН,
используя “Спи-
сок кодов диа-
гностики неис-
правностей
(КДН)”. <См.
ABS(diag)-31,
Список кодов
диагностики не-
исправностей
(КДН).>

Временная поте-
ря контакта.
