RS-4

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

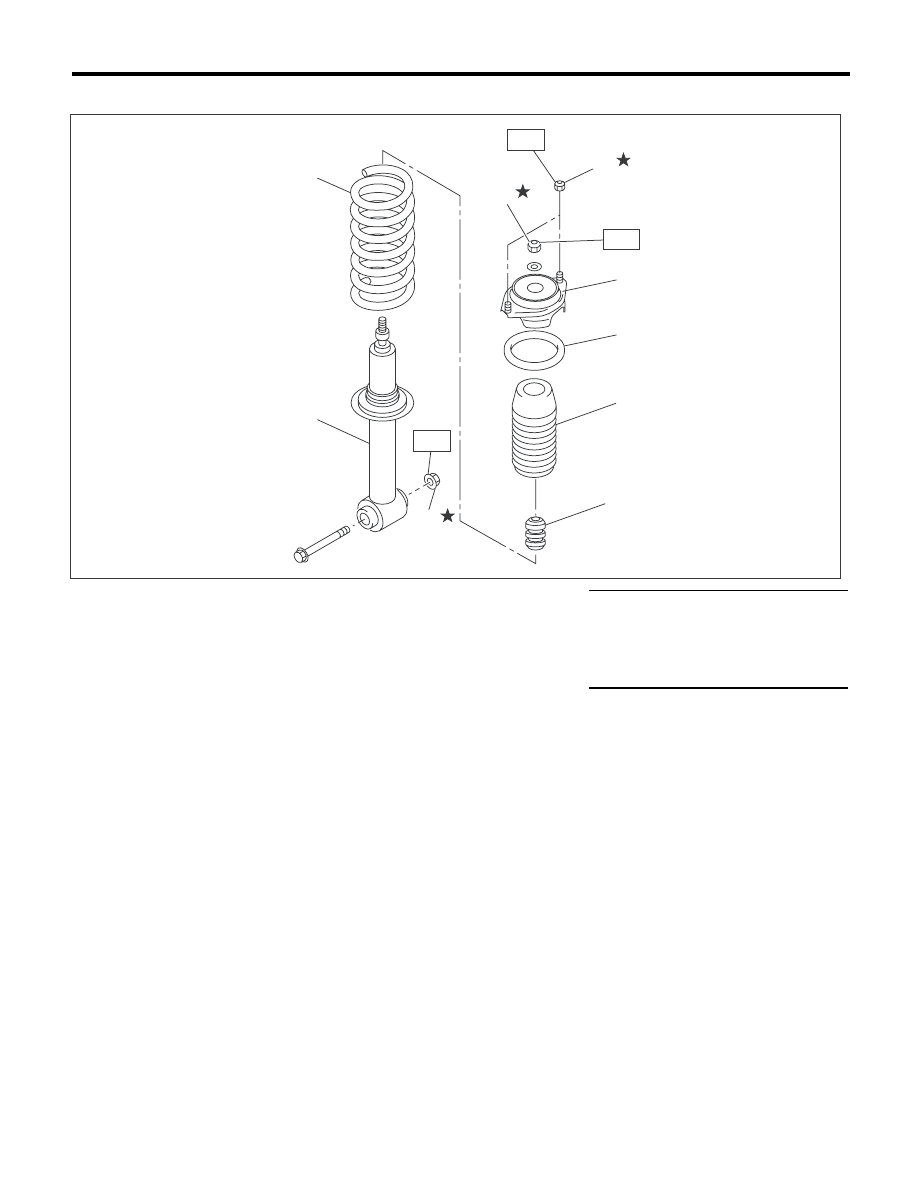

2. АМОРТИЗАТОР

(1)

Опора

(5)

Амортизатор

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Верхняя резиновая прокладка

(6)

Самоконтрящаяся гайка

T1: 25 (2,5, 18,4)

(3)

Пылезащитный чехол

(7)

Отбойник

T2: 30 (3,1, 22,4)

(4)

Витая пружина





T3: 120 (12,2, 88,5)

(4)

(5)

(6)

(6)

(6)

(3)

(7)

(2)

(1)

T3

T2

T1

RS-00250

RS-5

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

C: ОСТОРОЖНО

Пожалуйста, тщательно изучите и выполняйте
следующие общие правила безопасности. Во
избежание как незначительных, так и серьез-
ных травм персонала, выполняющего работу,
или других лиц, находящихся в рабочей зоне,
эти меры предосторожности должны строго
соблюдаться.

1. ВЫПОЛНЕНИЕ РАБОТ

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед утилизацией амортизаторов обяза-
тельно полностью стравите газ. Кроме того, не
подвергайте амортизатор воздействию пламе-
ни или огня.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• Используйте фирменную смазку SUBARU
или аналогичную ей. Не смешивайте смазоч-
ные материалы разных типов или производите-
лей.
• Перед закреплением детали в тисках, проло-
жите между деталью и губками прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.
• Обязательно затягивайте крепежные дета-
ли, включая болты и гайки, с предусмотренным
моментом затяжки.
• Устанавливайте домкраты или жесткие коз-
лы в специально предусмотренных местах.

2. МАСЛА

Во избежание несчастных случаев, соблюдай-
те следующие правила обращения с техничес-
кими маслами.
• Перед выполнением работ, при которых мо-
жет пролиться масло, подготовьте контейнер
для сбора масла и кусок ткани. При разливе
масла немедленно вытрите его, чтобы предо-
твратить проникновение в напольное покры-
тие или попадание в окружающую среду.
• Следуйте требованиям всех государствен-
ных нормативных документов, регулирующих
порядок утилизации отходов.

RS-6

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

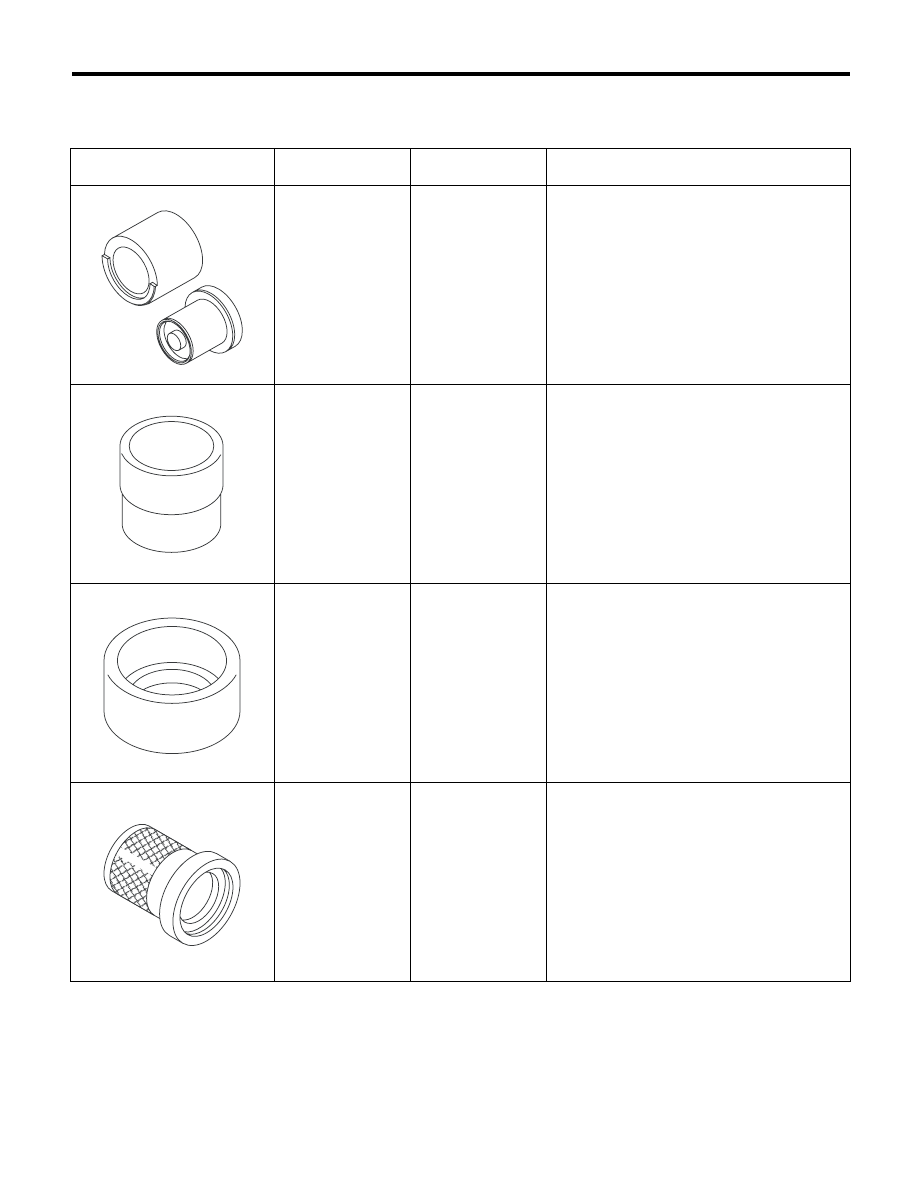

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

20099AE000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ
И УСТАНОВКИ

• Используется для замены втулки передней
поперечной тяги.
• Используется для замены втулки задней
поперечной тяги.

499755602

ПРЕСС

Используется для замены втулки заднего
продольного рычага.

20299AG010

ОСНОВАНИЕ

Используется для замены втулки заднего
продольного рычага.

899874100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для замены втулки заднего
продольного рычага.

ST20099AE000

ST-499755602

ST20299AG010

ST-899874100

RS-7

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

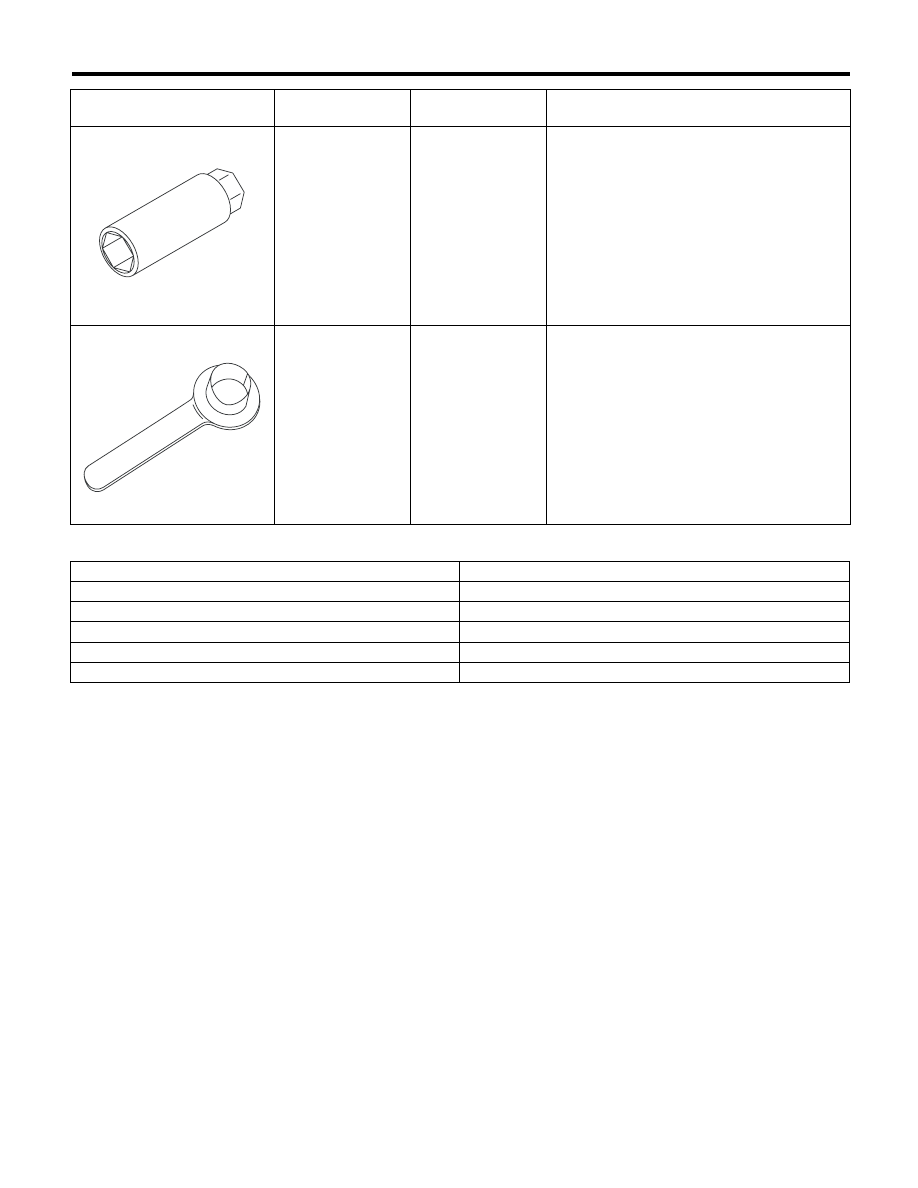

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

20399FG000

ГОЛОВКА ДЛЯ
МОНТАЖА ОПО-
РЫ СТОЙКИ

• Используется для снятия и установки опо-
ры амортизатора.
• Используется для проверки затяжки цент-
ральной гайки опоры амортизатора.

28099PA090

ЗАЩИТНОЕ ПРИ-
СПОСОБЛЕНИЕ
ДЛЯ САЛЬНИКА

• Используется для установки заднего веду-
щего вала на задний дифференциал.
• Для защиты сальника

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Стенд регулировки углов установки колес

Используется для измерения углов установки колес.

Прибор для измерения схождения колес

Используется для измерения схождения колес.

Домкрат

Используется для снятия и установки подвески.

Съемник подшипников

Используется для снятия втулок.

Устройство для сжатия витой пружины

Используется для разборки и сборки амортизатора.

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST20399FG000

ST28099PA090
