5MT-20

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

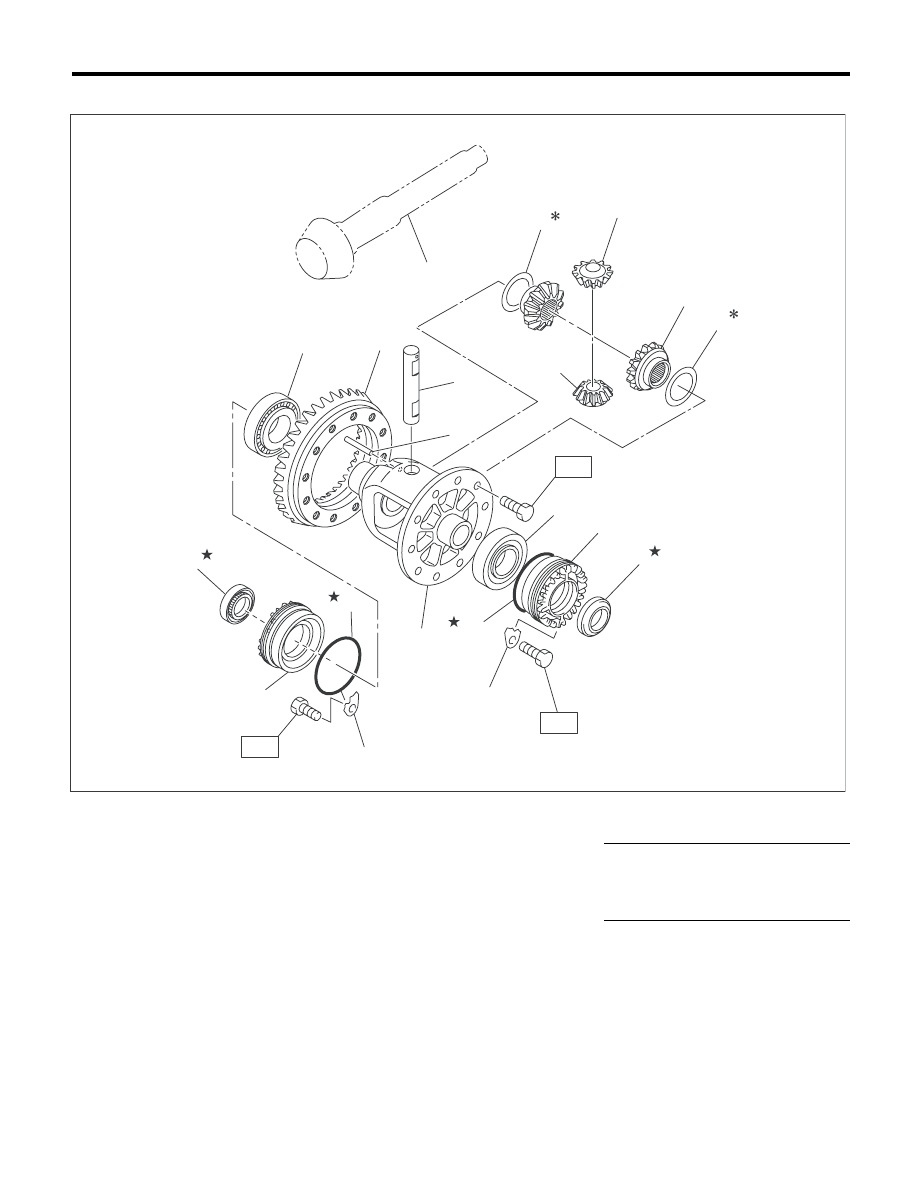

8. ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ

(1)

Вал ведущей шестерни

(7)

Конический сателлит дифференциала

(13)

Стопорный диск держателя

(2)

Гипоидная ведомая шестерня

(8)

Роликовый подшипник





(3)

Вал-шестерня

(9)

Корпус дифференциала

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4)

Прямой штифт

(10)

Сальник

T1: 25 (2,5, 18,4)

(5)

Шайба

(11)

Боковой держатель дифференциала

T2: 62 (6,3, 45,7)

(6)

Коническая шестерня диффе-
ренциала

(12)

Уплотнительное кольцо





MT-01365

(12)

(10)

(1)

(2)

T1

T2

(5)

(5)

(6)

(9)

(7)

(7)

(12)

(8)

(8)

(13)

(13)

(11)

(11)

(10)

T1

(4)

(3)

5MT-21

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

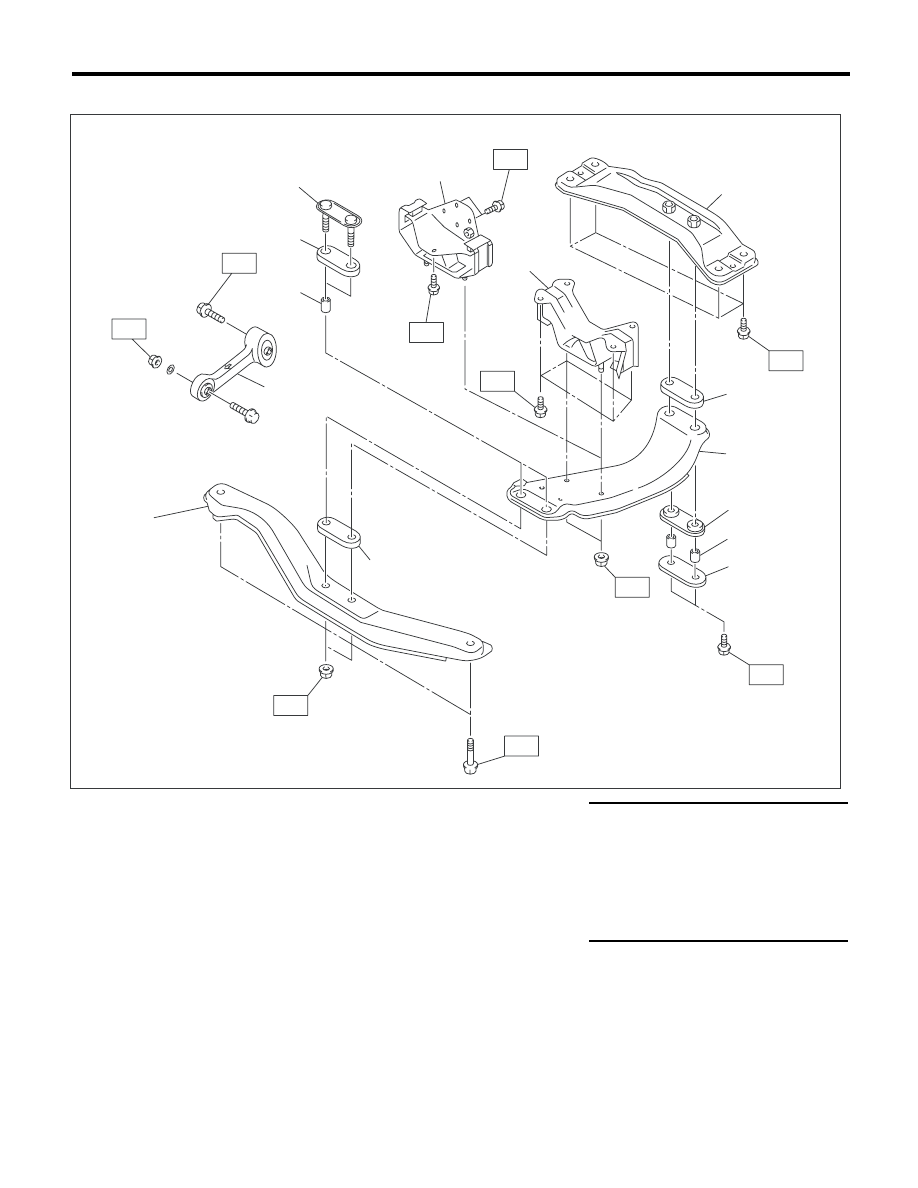

9. ОПОРА ТРАНСМИССИИ

(1)

Стопор качания

(7)

Резиновая подушка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Распорная втулка

(8)

Центральная поперечная балка

T1: 35 (3,6, 25,8)

(3)

Резиновая подушка

(9)

Задняя пластина

T2: 50 (5,1, 36,9)

(4)

Передний диск

(10)

Передняя поперечная балка

T3: 58 (5,9, 42,8)

(5)

Резиновая подушка трансмис-
сии (модель AWD)

(11)

Задняя резиновая подушка

Т4: 70 (7,1, 51,6)

(12)

Резиновая подушка трансмис-
сии (модель FWD)

Т5: 140 (14,3, 103,3)

(6)

Задняя поперечная балка

(1)

T3

T4

T4

T1

T1

T2

(2)

(4)

(5)

(11)

(8)

(3)

(2)

(9)

(6)

(3)

(10)

T4

T5

(7)

T1

T1

(12)

MT-01683

5MT-22

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• При разборке корпуса и других деталей из
легкого сплава, используйте пластиковый мо-
лоток, чтобы разобрать его на отдельные дета-
ли. Не вскрывайте его при помощи отвертки
или другого инструмента.
• После движения детали автомобиля имеют
очень высокую температуру. Соблюдайте ос-
торожность, чтобы не получить ожоги от нагре-
тых деталей.
• Используйте фирменное трансмиссионное
масло, смазку SUBARU или эквиваленты. Не
смешивайте жидкости, смазочные материалы
и т.д. разных типов или производителей.
• Обязательно затягивайте болты и гайки с
предусмотренным моментом затяжки.
• Устанавливайте домкраты, стопорные или
жесткие козлы в специально предусмотренных
местах.
• Перед установкой нанесите трансмиссион-
ное масло на поверхности скольжения или вра-
щения.
• Замените деформированные или повреж-
денные пружинные стопорные кольца новыми.
• Перед установкой уплотнительных колец
или сальников наносите достаточное количес-
тво трансмиссионного масла во избежание
повреждения или деформации.
• Не допускайте неправильной или неудачной
установки уплотнительных колец, пружинных
стопорных колец или подобных деталей.
• Перед закреплением детали в тисках, проло-
жите между деталью и губками прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.
• Избегайте повреждения сопряженных по-
верхностей корпуса.
• Перед нанесением прокладочного гермети-
ка, полностью удалите старую прокладку.

5MT-23

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

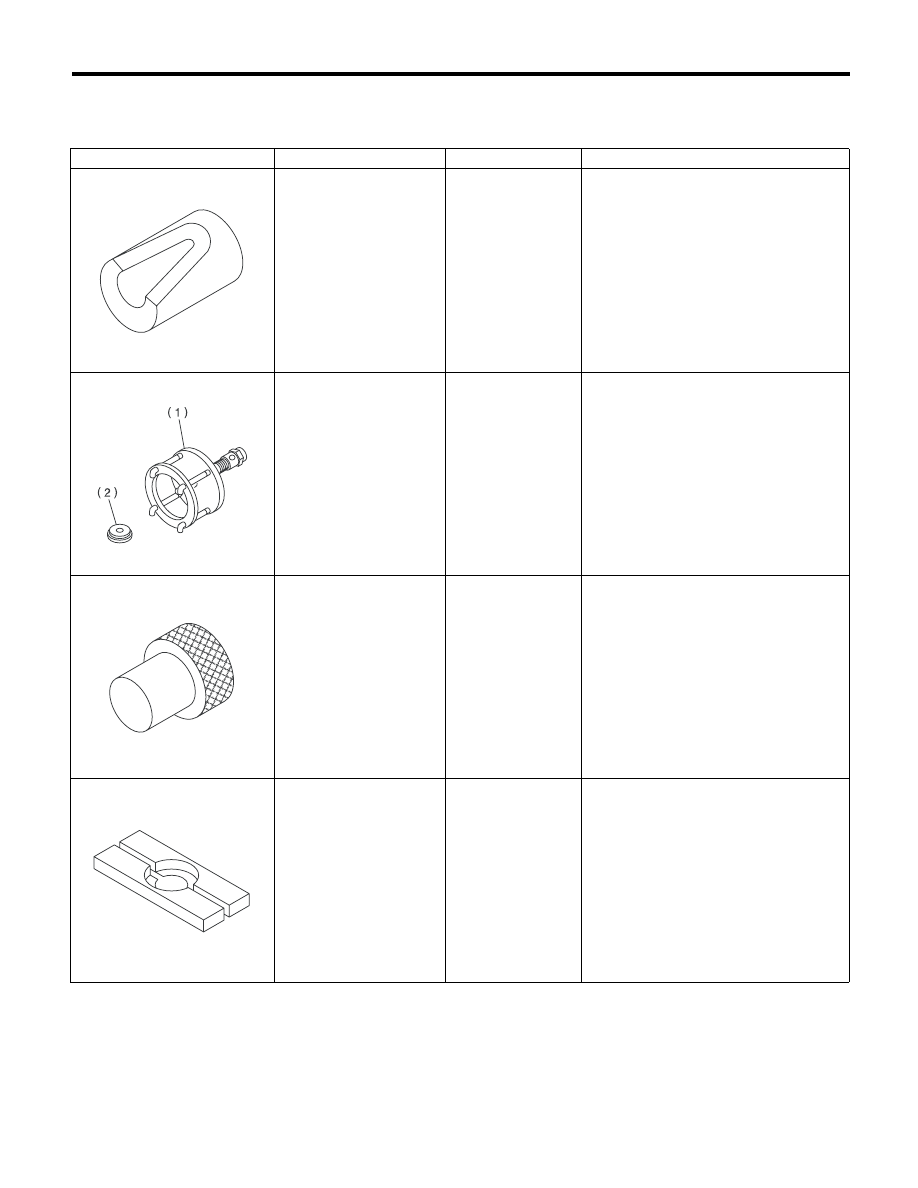

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

399411700

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ ШАРИКА

Используется для установки рельсово-
го рычага переключения заднего хода.

899524100

КОМПЛЕКТ СЪЕМ-
НИКА

Используется для снятия и установки
роликового подшипника (Дифференци-
ал).
1. Съемник
2. Адаптер

399780104

МАССА

Используется для измерения предвари-
тельного натяга на роликовом подшип-
нике.

498077000

СЪЕМНИК

Используется для снятия роликового
подшипника вала ведущей шестерни.

ST-399411700

ST-899524100

ST-399780104

ST-498077000
