4AT-14

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

(A)

AWD

(B)

FWD















(1)

Уплотнительное кольцо

(8)

Пружинное стопорное кольцо

(15)

Обойма подшипника

(2)

Шарикоподшипник

(9)

Ведомая шестерня редуктора

(16)

Шарикоподшипник

(3)

Ведущая шестерня редуктора

(10) Шайба

(17)

Прокладка

(4)

Промежуточный вал

(11) Контргайка



(5)

Вал ведущей шестерни

(12) Промежуточный вал

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(6)

Пружинное стопорное кольцо

(13) Упорный игольчатый подшипник

T: 100 (10,2, 73,8)

(7)

Шарикоподшипник

(14) Игольчатый подшипник





4AT-15

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

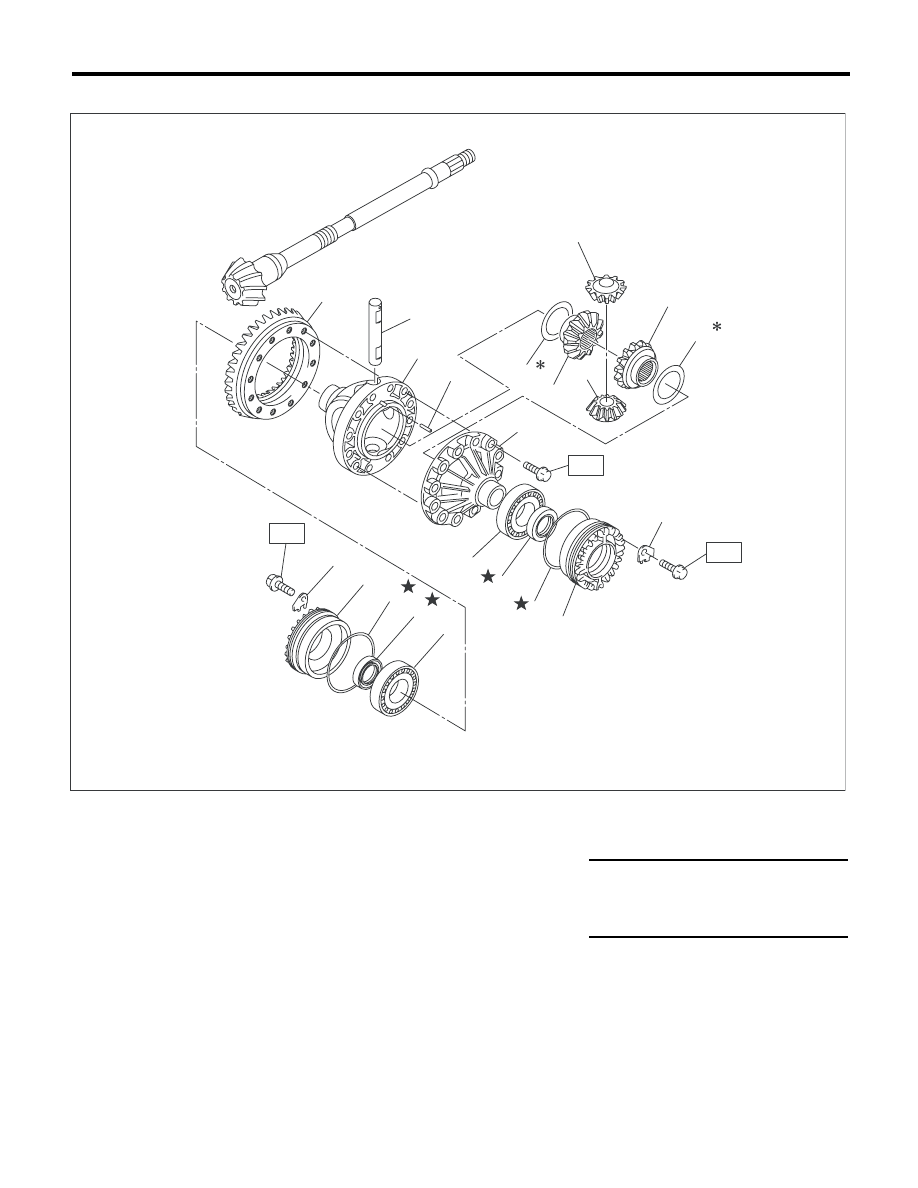

9. РЕДУКТОР ДИФФЕРЕНЦИАЛА

(1)

Гипоидная ведомая шестерня

(7)

Сальник

(13)

Коническая шестерня диффе-
ренциала

(2)

Вал-шестерня

(8)

Уплотнительное кольцо





(3)

Корпус дифференциала (Правый)

(9)

Боковой держатель дифферен-
циала

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4)

Прямой штифт

(10) Стопорный диск

T1: 25 (2,5, 18,4)

(5)

Корпус дифференциала (Левый)

(11) Шайба

T2: 62 (6,3, 45,7)

(6)

Конический роликовый подшипник (12) Конический сателлит диффе-

ренциала





AT-00011

T2

T1

T1

(8)

(8)

(9)

(9)

(7)

(7)

(6)

(6)

(10)

(13)

(13)

(1)

(2)

(3)

(4)

(5)

(10)

(11)

(11)

(12)

(12)

4AT-16

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

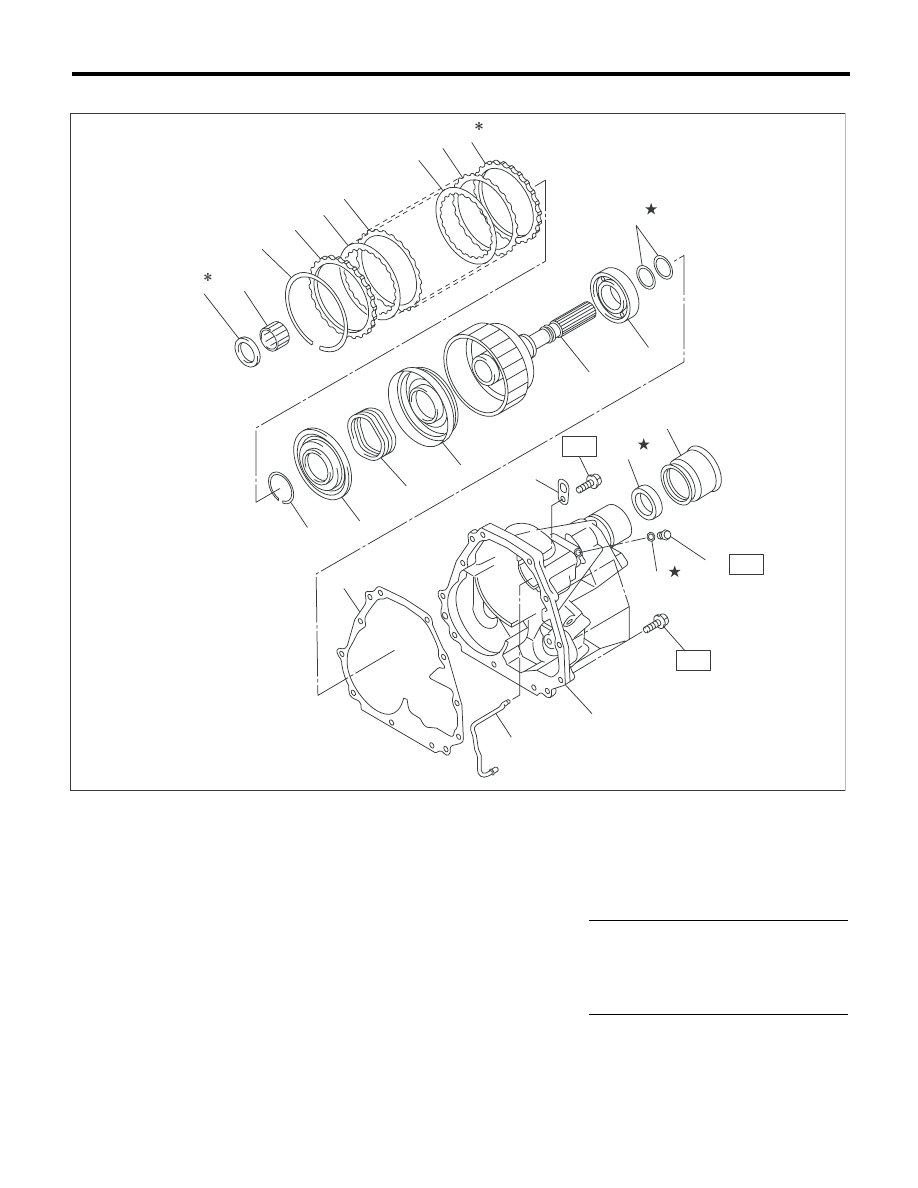

10.МУФТА ПЕРЕДАЧИ И КОРПУС УДЛИНИТЕЛЯ

(1)

Упорный игольчатый подшипник

(10)

Возвратная пружина

(19)

Сальник

(2)

Игольчатый подшипник

(11)

Поршень муфты передачи кру-
тящего момента

(20)

Пылезащитный чехол

(3)

Пружинное стопорное кольцо

(12)

Задний ведущий вал

(21)

Проверочная пробка

(4)

Ведомый диск (Толстый)

(13)

Шарикоподшипник

(22)

Уплотнительное кольцо

(5)

Ведущий диск

(14)

Уплотнительное кольцо





(6)

Ведомый диск (Тонкий)

(15)

Прокладка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(7)

Стопорный диск

(16)

Трубка муфты передачи крутя-
щего момента

T1: 13 (1,3, 9,6)

(8)

Пружинное стопорное кольцо

(17)

Корпус удлинителя

T2: 25 (2,5, 18,4)

(9)

Уплотнение поршня муфты пе-
редачи крутящего момента

(18)

Подвеска трансмиссии





AT-02976

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(16)

(18)

(19)

(22)

(21)

(12)

(13)

(14)

(15)

(5)

(17)

(20)

T2

T2

T1

(6)

4AT-17

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

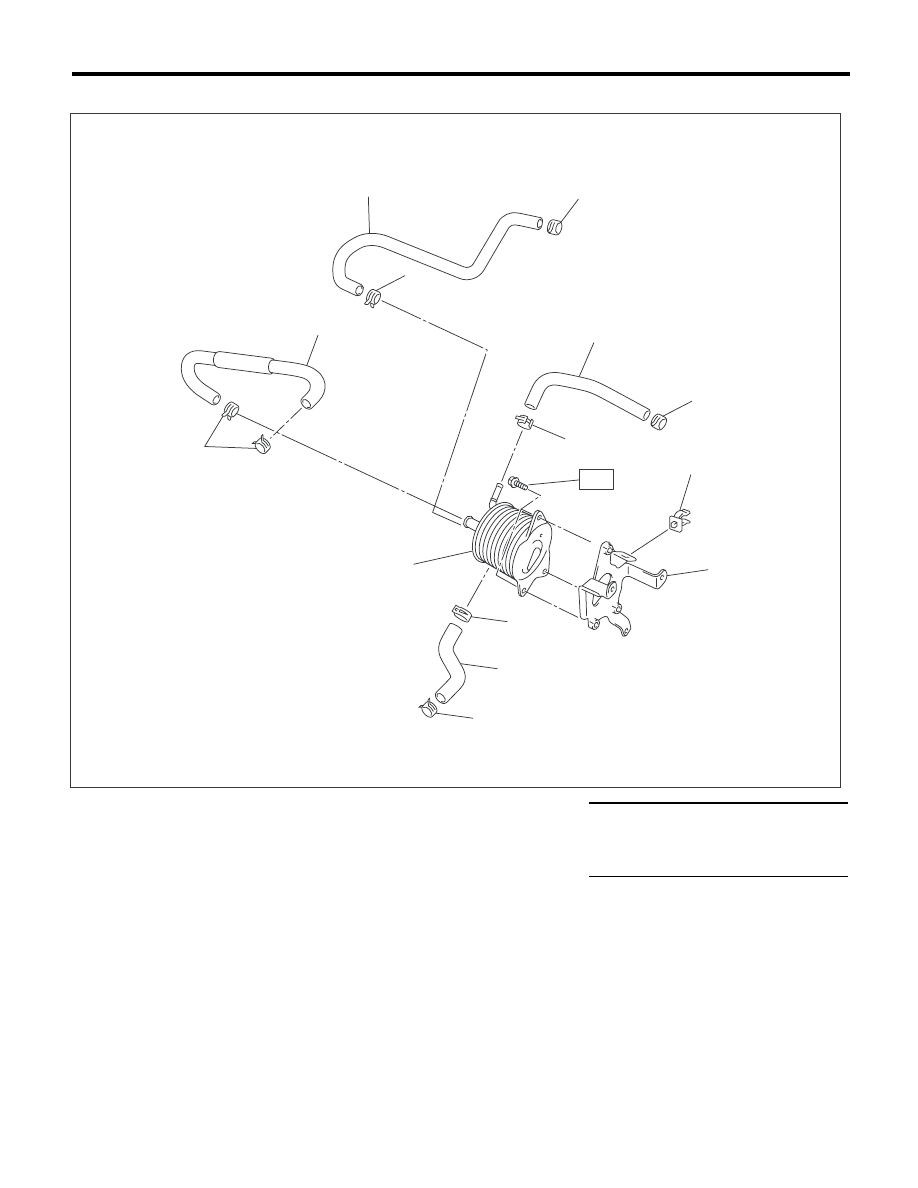

11.ОХЛАДИТЕЛЬ ATF (С ФУНКЦИЕЙ ПОДОГРЕВА ATF)

(1)

Выпускной шланг охладителя ATF

(5)

Впускной шланг охлаждающей
жидкости двигателя

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Впускной шланг охладителя ATF

(6)

Выпускной шланг охлаждаю-
щей жидкости двигателя

T: 23 (2,3, 17,0)

(3)

Хомут шланга

(7)

Кронштейн охладителя ATF





(4)

Узел охладителя ATF

(8)

Зажим





AT-04641

(4)

(3)

(3)

(3)

(3)

(5)

(3)

(8)

(7)

(1)

T

(6)

(3)

(3)

(2)
