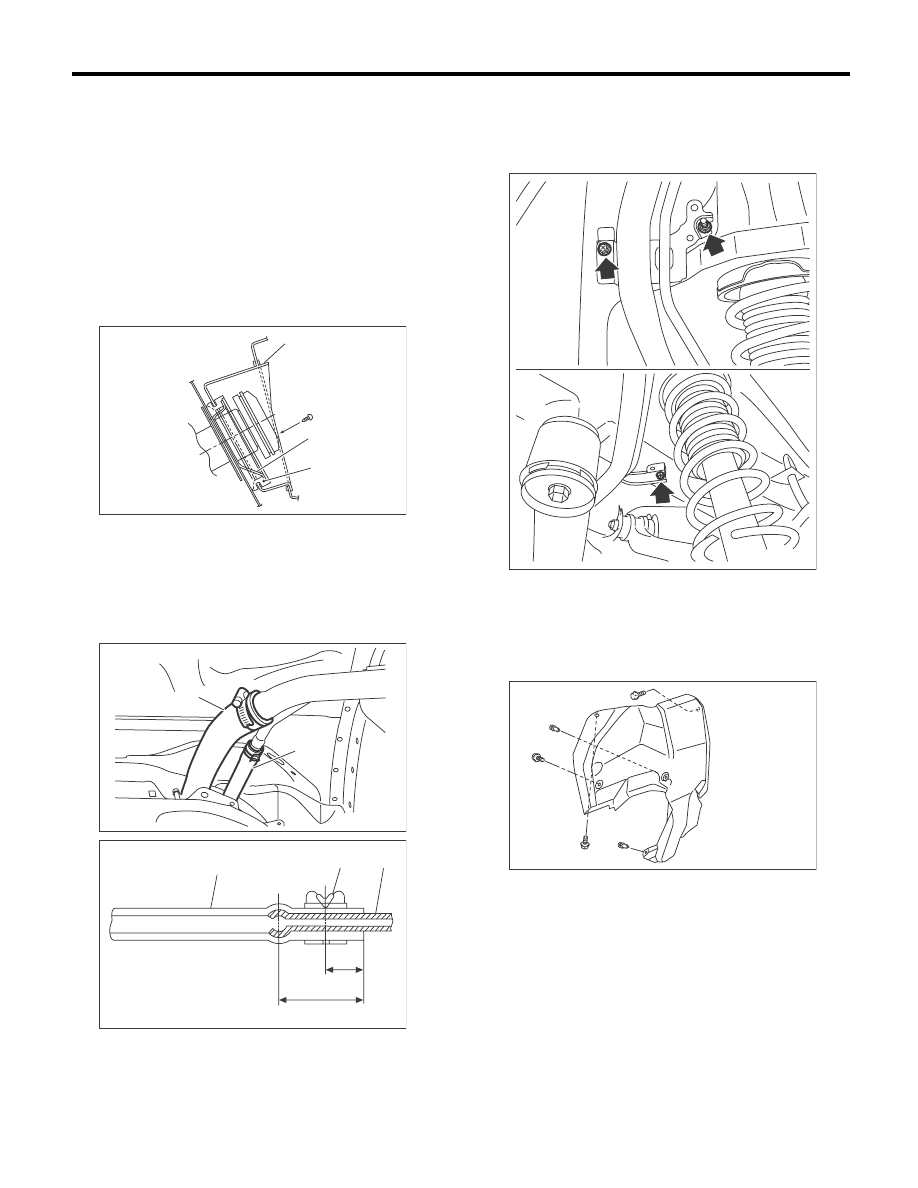

FU(H4DOTC)-58

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Откройте лючок заправочной горловины.
2) Установите поддон (А) вместе с резиновой
прокладкой (C) и вставьте заправочную трубу
в отверстие с внутренней стороны фартука.
3) Совместите отверстия в горловине запра-
вочной трубы, установите манжету (В) и затя-
ните винты.

ПРИМЕЧАНИЕ:
Если края резиновой прокладки загибаются
вовнутрь, то выправите их отверткой с плос-
ким жалом.

4) Надежно вставьте шланг заправочной гор-
ловины (A) и вентиляционный шланг (B) в ука-
занные позиции, а затем установите хомут и
зажим как показано на рисунке.

Момент затяжки:

2,5 Нм (0,3 кгс-м, 1,8 фунт-сила-фут)

5) Затяните болты, которые крепят кронштейн
заправочной трубы к кузову.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

6) Установите задний подрамник. <См. RS-18,
УСТАНОВКА, Задний подрамник.>
7) Установите щиток заправочной трубы.

Момент затяжки:

1 Нм (0,1 кгс-м, 0,7 фунт-сила-фут)

8) Опустите автомобиль.
9) Установите правое заднее колесо.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

(1) Шланг

(2) Зажим или хомут

(3) Трубка

FU-00103

(A)

(C)

(B)

FU-03360

(A)

(B)

FU-00104

( 1 )

( 2 )

( 3 )

L

L/2

FU-03300

FU-03361

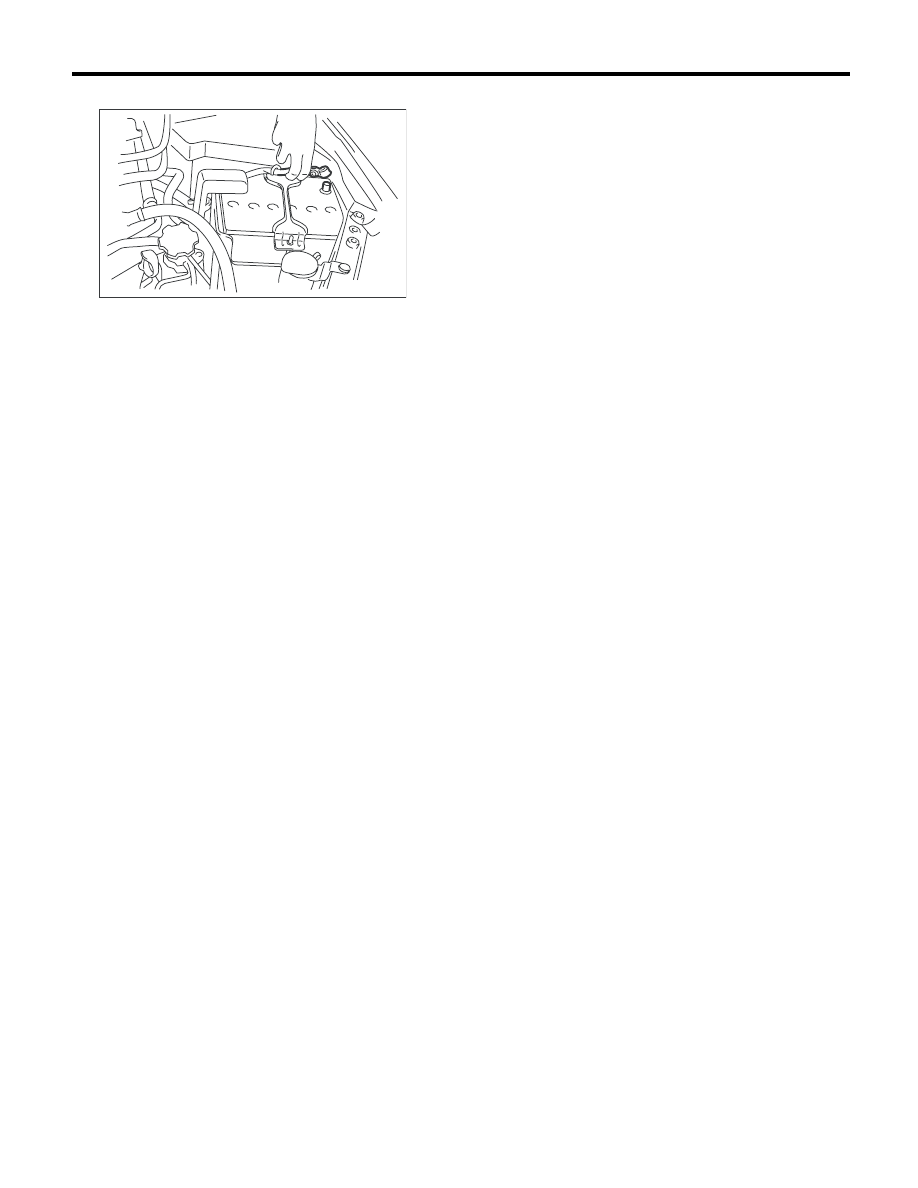

FU(H4DOTC)-59

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

10) Присоедините провод массы к аккумулятору.

11) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
12) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-16, ПРОЦЕДУРА, Система автомати-
ческой регулировки уровня светового пучка
фар.>

C: ПРОВЕРКА

1) Проверьте, нет ли на заправочной трубе от-
верстий, трещин либо иных повреждений.
2) Убедитесь в отсутствии трещин на топлив-
ном шланге и плотности его присоединения.

IN-00203

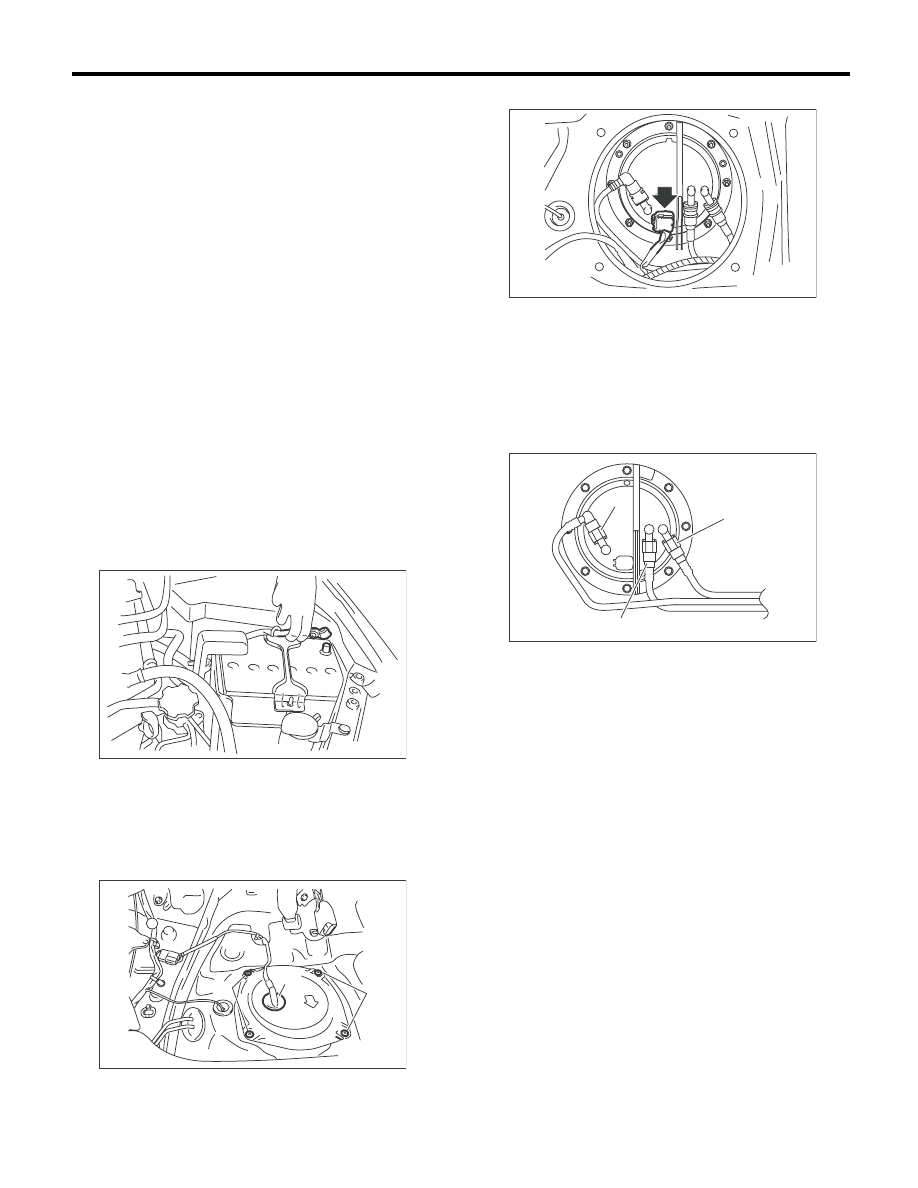

FU(H4DOTC)-60

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

26.Топливный насос

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ЗАПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫ-
ТЫМ ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, пе-
ред началом работы необходимо слить топ-
ливо.

ПРИМЕЧАНИЕ:
Узел топливного насоса состоит из топливного
насоса, топливного фильтра и датчика уровня
топлива.
1) Снимите давление в топливной системе. <См.
FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Слейте топливо. <См. FU(H4DOTC)-49,
СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ SUBARU
SELECT MONITOR), ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.

4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

6) Отсоедините разъем от топливного насоса.

7) Отсоедините быстроразъемный соедини-
тель, а затем отсоедините трубку подачи топ-
лива, трубку возврата топлива и трубку струй-
ного насоса. <См. FU(H4DOTC)-68, СНЯТИЕ,
Магистрали подачи, возврата и отвода паров
топлива.>
8) Отверните гайки, которые крепят узел топ-
ливного насоса к топливному баку.

9) Снимите узел топливного насоса с топливно-
го бака.

IN-00203

FU-03362

(A)

(A)

(B)

(A) Трубка подачи топлива

(B) Трубка возврата топлива

(C) Трубка струйного насоса

FU-03363

FU-01140

(A)

(B)

(C)

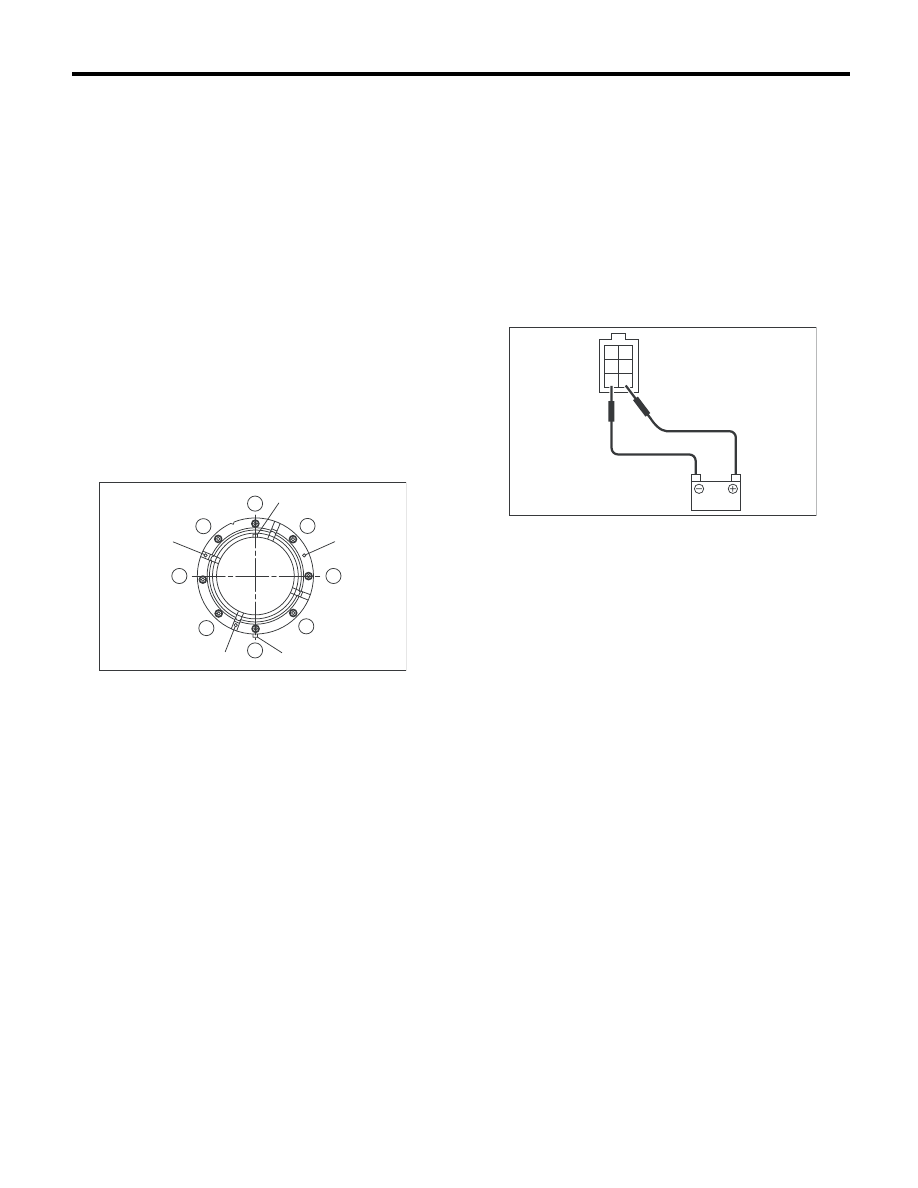

FU(H4DOTC)-61

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• Производите установку таким образом, что-
бы выступ (A) прокладки был направлен в сто-
рону передней части автомобиля.
• Вставьте выступ (B) прокладки в верхнюю
пластину (3 места).
• Совместите выступ (C) узла топливного на-
соса с вырезом на верхней пластине.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку и фиксатор.

Момент затяжки:

4,4 Нм (0,4 кгс-м, 3,2 фунт-сила фут)

C: ПРОВЕРКА

Подсоедините провода к клеммам разъема топ-
ливного насоса и подайте питание от аккумуля-
тора, чтобы убедиться, что насос работает.

ВНИМАНИЕ:
• Насухо вытрите топливо.
• Держите аккумулятор как можно дальше
от топливного насоса.
• Обязательно подавайте и отключайте пи-
тание только со стороны аккумулятора.
• Не допускайте продолжительной работы
топливного насоса в холостом режиме.

FU-02835

1

2

3

4

5

6

7

8

(C)

(B)

(B)

(B)

(A)

FU-01330

2
4
6

1
3
5
