E N ( H 4 D O ) ( d i a g ) - 1 8 8

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AZ:КДН P0638 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ УПРАВЛЕНИЯ

ПРИВОДОМ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (БАНК 1)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P2101. <См. EN(H4DO)(diag)-232, КДН
P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ
ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

BA:КДН P0691 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ВЕНТИЛЯТОРОМ 1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Вентилятор радиатора не работает надлежащим образом.
• Перегрев.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.>и процедуру про-
верки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>

BB:КДН P0692 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ВЕНТИЛЯТОРОМ 1

BC:КДН P0700 СИСТЕМА УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (ЗАПРОС

КОНТРОЛЬНОЙ ЛАМПЫ ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к разделу AT. <См. 4AT(diag)-2, Базовая про-
цедура диагностики.>

Шаг

Проверка

Да

Нет

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН используя
“Список кодов диагности-
ки неисправности (КДН)”.
<См. EN(H4DO)(diag)-88,
Список кодов диагностики
неисправностей (КДН).>

Проверьте систе-
му вентилятора
радиатора. <См.
CO(H4DO 1.5)-10,
Система вентиля-
тора радиатора.>

Шаг

Проверка

Да

Нет

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ. Отображается ли какой-

либо другой КДН?

Проверьте систе-
му вентилятора
радиатора. <См.
CO(H4DO 1.5)-10,
Система вентиля-
тора радиатора.>

EN(H4DO)(diag)-189

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BD:КДН P0851 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛИ (МОДЕЛЬ AT)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный холостой ход.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>.

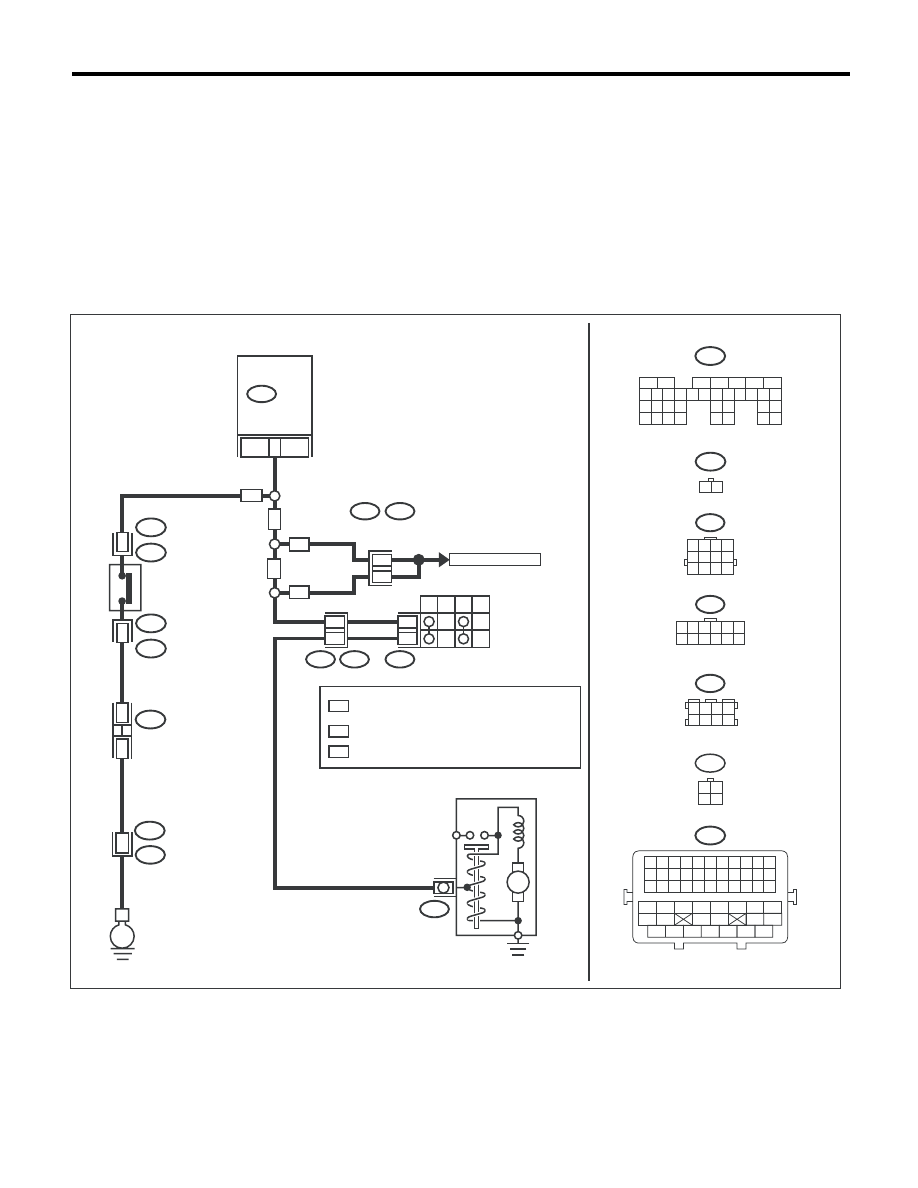

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06353

B12

B252

B251

B14

B135

B25

ОПЦИОНАЛЬНЫЙ
СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

B12

1 2 3 4 5 6
7 8 9 10 11 12

1 2 3 4
5 6 7 8
9 10 11 12

B135

22 23

11 12 13 14 15

26 27

16 17 18 19

20 21

29 30 31

32 33

34 35

B25

1 2 3 4
5 6 7 8

B122

B21

1 2

B122

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

B251

1 2
3 4

ECM

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

ДВИГАТЕЛЬ СТАРТЕРА

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

К РЕЛЕ СТАРТЕРА

ДАТЧИК
НЕЙТРАЛЬНОЙ
ПЕРЕДАЧИ

EN(H4DO)(diag)-190

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ТРОСА РЫЧАГА СЕЛЕКТОРА.

Имеются какие-либо
неисправности в тросе
рычага селектора?

Отремонтируйте или
отрегулируйте трос
рычага селектора.
<См. CS-39, Трос ры-
чага селектора.>

Переходите к шагу 2.

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Переведите рычаг селектора в положение,
отличное от положения “P” или “N”.
3) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B135) № 9 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Проверьте контакт в
разъеме ECM.

Переходите к шагу 3.

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПРОВОДКИ ТРАНСМИССИИ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от ECM и разъем про-
водки трансмиссии (T3).
3) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

(B135) № 9 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу
4.

Устраните замыка-
ние на массу в про-
водке между ECM и
разъемом проводки
трансмиссии.

ПРОВЕРКА РАЗЪЕМА ПРОВОДКИ ТРАНС-
МИССИИ.
1) Отсоедините разъем от переключателя бло-
киратора.
2) Измерьте сопротивление между разъемом
проводки трансмиссии и массой двигателя.

Разъем и клемма

(T3) № 12 — Масса двигателя:

Сопротивление состав-
ляет 1 МОм или более?

Замените переклю-
чатель блокирато-
ра. <См. 4AT-50, Пе-
реключатель блоки-
ратора.>

Устраните короткое
замыкание на массу
в проводке между
разъемом проводки
трансмиссии и разъ-
емом переключателя
блокиратора.

EN(H4DO)(diag)-191

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BE:КДН P0851 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ (МОДЕЛЬ MT)

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06353

B12

B252

B251

B14

B135

B25

ОПЦИОНАЛЬНЫЙ
СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

B12

1 2 3 4 5 6
7 8 9 10 11 12

1 2 3 4
5 6 7 8
9 10 11 12

B135

22 23

11 12 13 14 15

26 27

16 17 18 19

20 21

29 30 31

32 33

34 35

B25

1 2 3 4
5 6 7 8

B122

B21

1 2

B122

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

B251

1 2
3 4

ECM

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

ДВИГАТЕЛЬ СТАРТЕРА

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

К РЕЛЕ СТАРТЕРА

ДАТЧИК
НЕЙТРАЛЬНОЙ
ПЕРЕДАЧИ
