EN(H4DO)(diag)-12

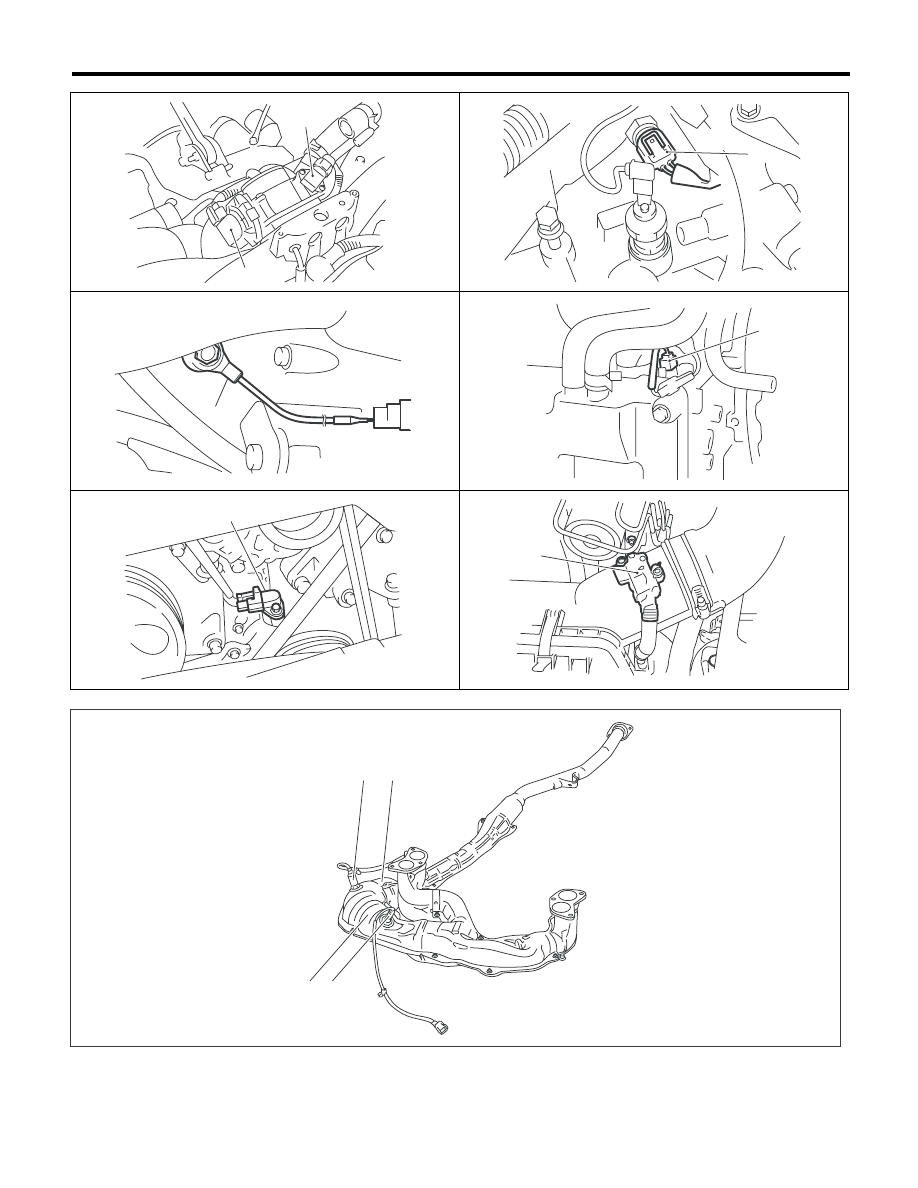

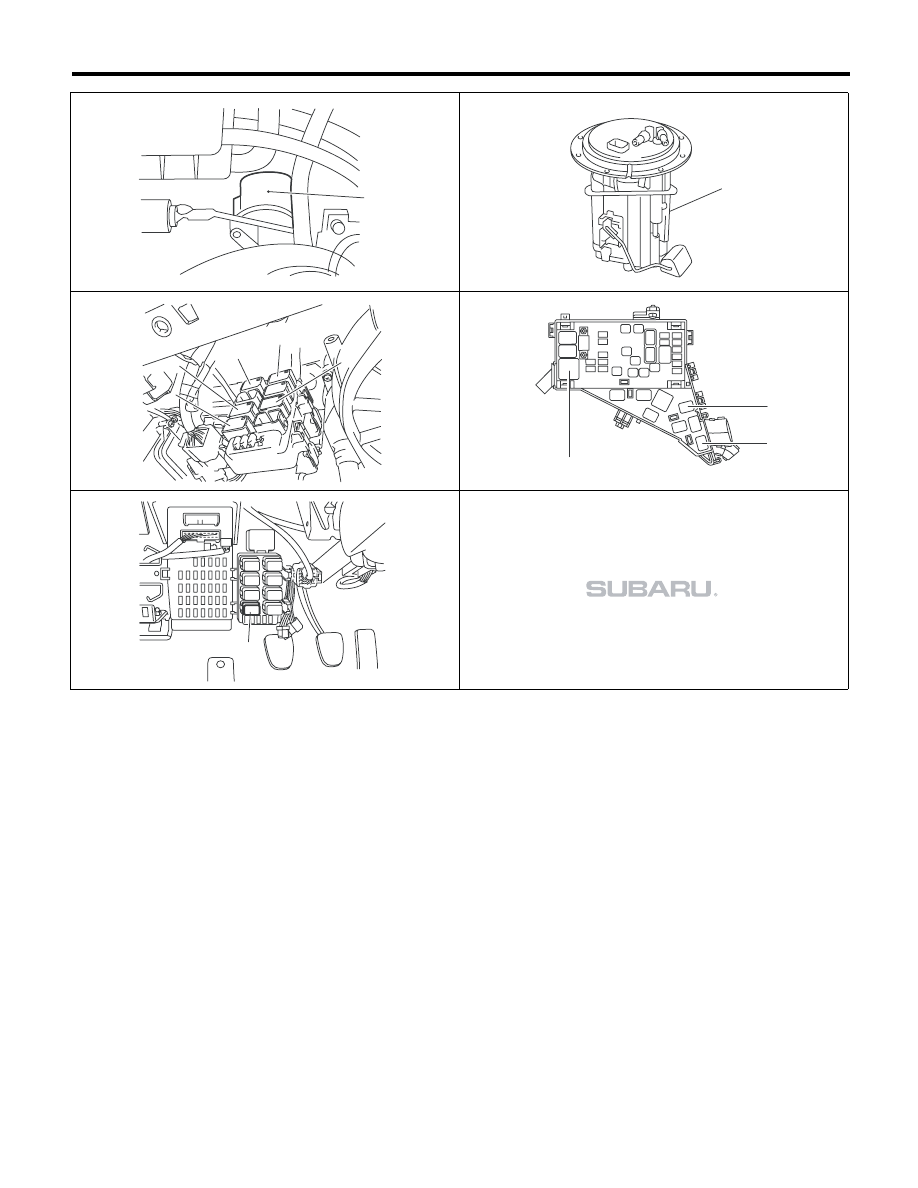

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1) Передний датчик кислорода (качест-

ва топливовоздушной смеси)

(3) Передний каталитический ней-

трализатор

(4) Задний каталитический нейтра-

лизатор

(2) Задний датчик кислорода









EN-02009

(3)

(1)

EN-00295

(2)

EN-02169

(4)

EN-01798

(5)

EN-00299

(6)

EN-04387

(7)

EN-06323

(2)

(3) (1)

(4)

EN(H4DO)(diag)-13

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

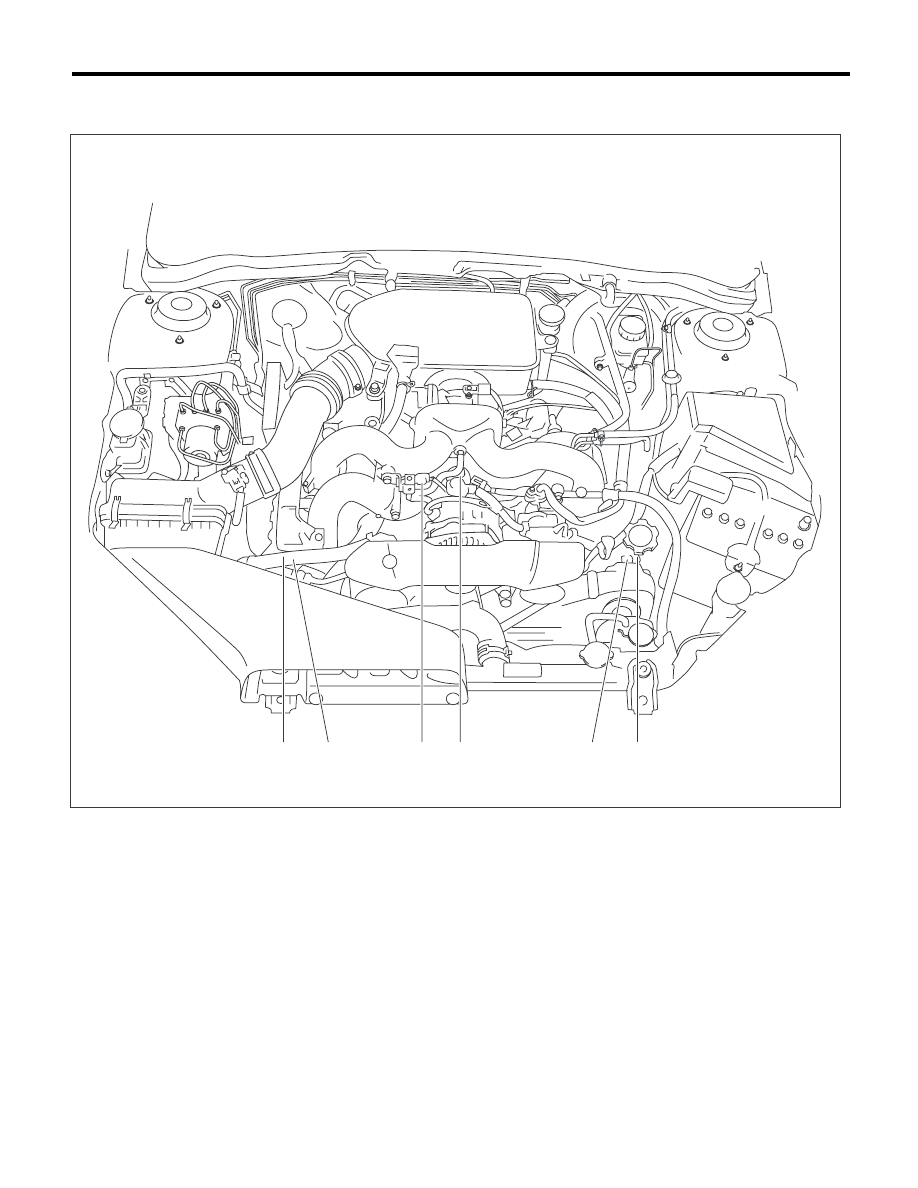

• Электромагнитный клапан, привод, детали системы снижения токсичности выхлопных га-
зов и системы зажигания

(1)

Электромагнитный клапан уп-
равления продувкой адсорбера

(3)

Катушка зажигания

(4)

Электромагнитный клапан уп-
равления потоком масла

(2)

Клапан рециркуляции выхлоп-
ных газов









EN-06324

(4)

(3)

(2)

(1)

(4)

(3)

EN(H4DO)(diag)-14

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

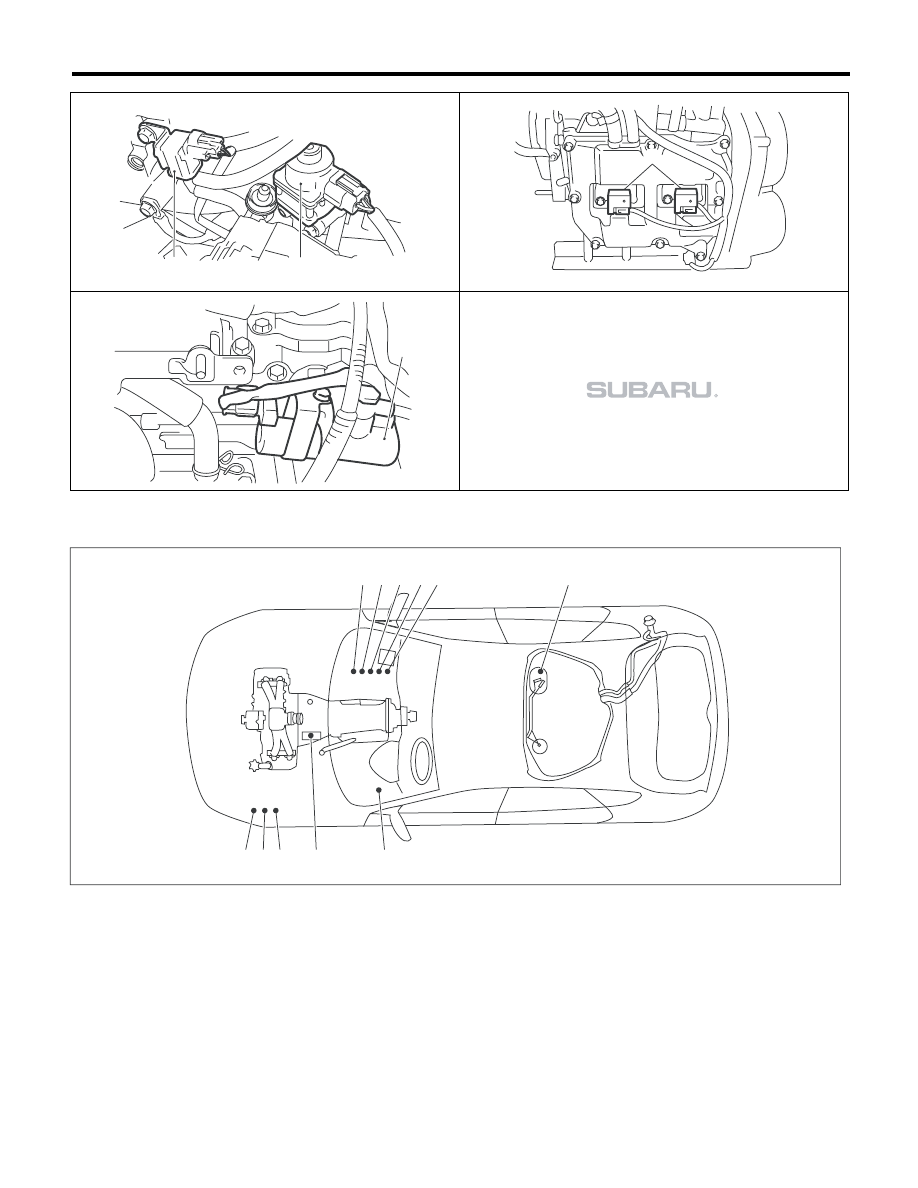

• Модель с левосторонним управлением без системы запуска/остановки двигателя при помощи
кнопки

(1)

Стартер

(5)

Реле электронной дроссельной
заслонки

(9)

Реле датчика кислорода (качества
топливовоздушной смеси)

(2)

Топливный насос

(6)

Реле основного вентилятора
радиатора 1

(10)

Реле стартера

(3)

Главное реле

(7)

Реле вспомогательного венти-
лятора радиатора

(11)

Реле зажигания

(4)

Реле топливного насоса

(8)

Реле основного вентилятора
радиатора 2





EN-06056

(2)

(1)

EN-01936

(3)

EN-05247

(4)

EN-06325

(9)

(2)

(11)

(5)

(4)

(3)

(10)

(6)

(7)

(8)

(1)

EN(H4DO)(diag)-15

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-05616

(1)

EN-06058

(2)

EN-06327

(3)

(11)

(5)

(5)

(5)

(4)

(4)

(4)

(9)

(9)

(9)

EN-06260

(6)

(8)

(7)

EN-06328

(10)
