LU(H4DO 1.5)-24

Общие принципы поиска и устранения неисправностей системы смазки двигателя

СИСТЕМА СМАЗКИ

СИСТЕМЫ УПРАВЛЕНИЯ СКОРОСТЬЮ

SP(H4DO 1.5)

Страница

1.

Общие сведения ...................................................................................... 2

2.

Педаль акселератора  ............................................................................. 4

SP(H4DO 1.5)-2

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ СКОРОСТЬЮ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

B: УЗЕЛ

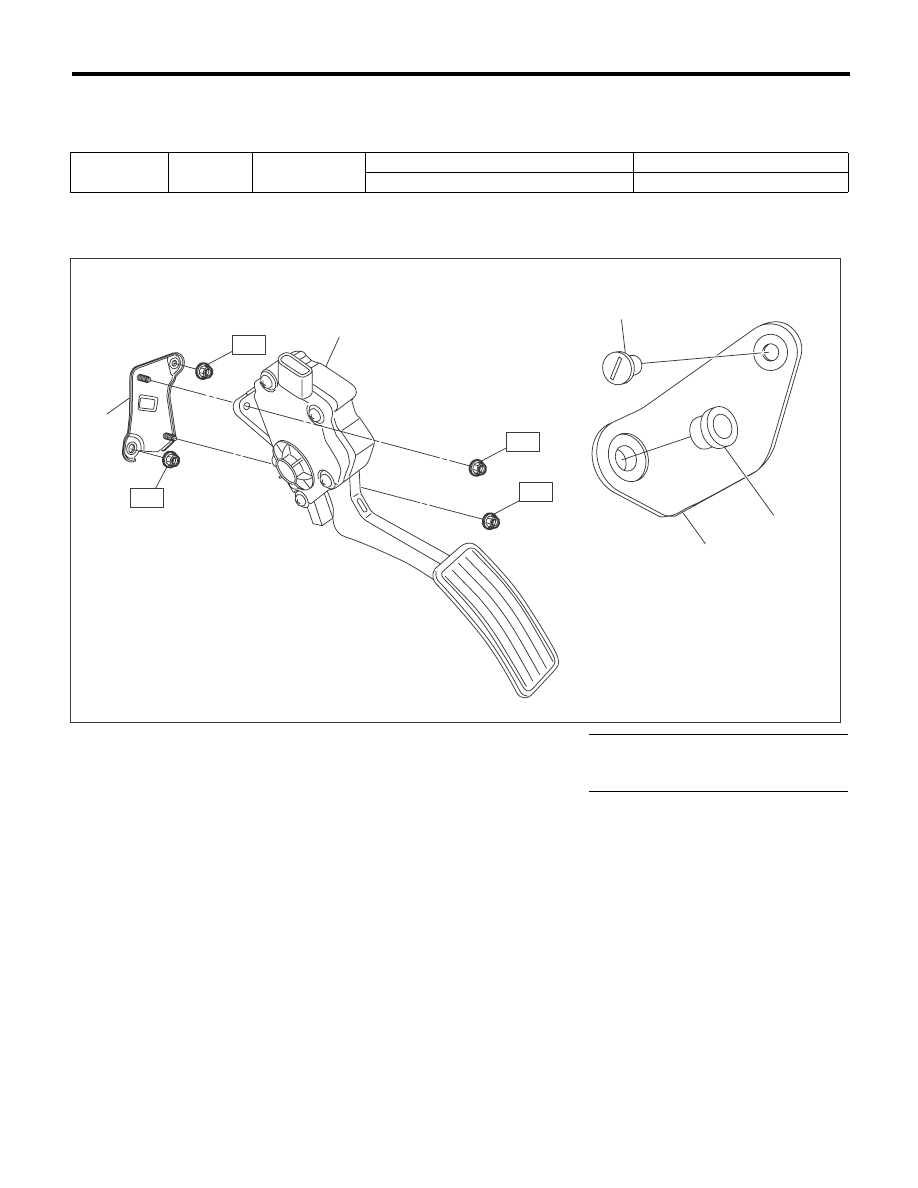

• Модель с левосторонним управлением

Педаль аксе-

лератора

Ход
педали

По накладке
педали

Модель с левосторонним управлением

50 — 59 мм (1,97 — 2,32 дюйма)

Модель с правосторонним управлением 53 — 61 мм (2,09 — 2,40 дюйма)

(1)

Узел педали акселератора

(4)

Стопор акселератора

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Фиксатор

(5)

Кронштейн педали акселератора

T: 18 (1,8, 13,3)

(3)

Пластина акселератора









SP-02049

T

T

(1)

(5)

(4)

T

T

(3)

(2)

SP(H4DO 1.5)-3

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ СКОРОСТЬЮ

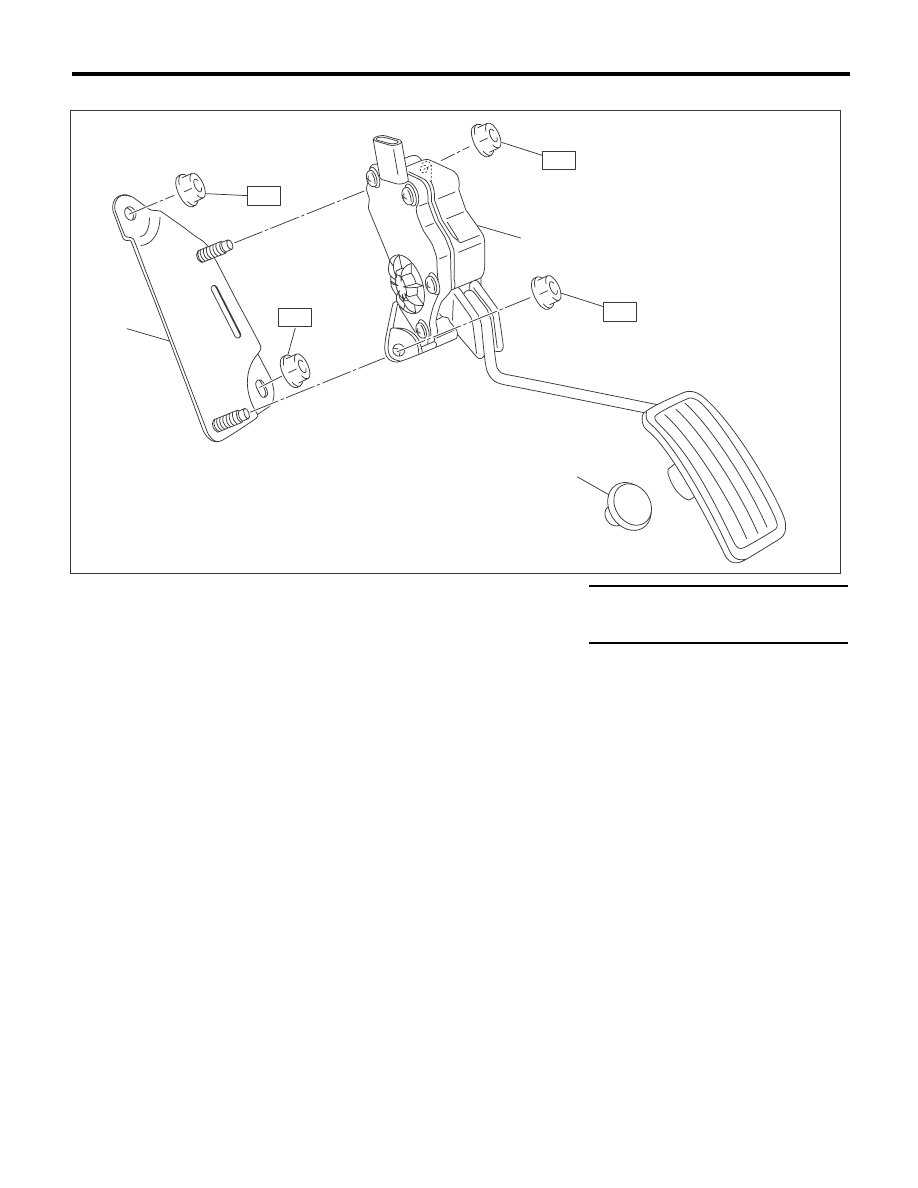

• Модель с правосторонним управлением

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой удаляйте загряз-
нения, в том числе грязь и продукты коррозии.
• Содержите детали в порядке и защищайте
их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой. Избегайте сня-
тия, установки, разборки или замены деталей
без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

(1)

Узел педали акселератора

(3)

Кронштейн педали акселератора

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Стопор акселератора





T: 18 (1,8, 13,3)

SP-02047

T

T

(2)

(1)

T

T

(3)
